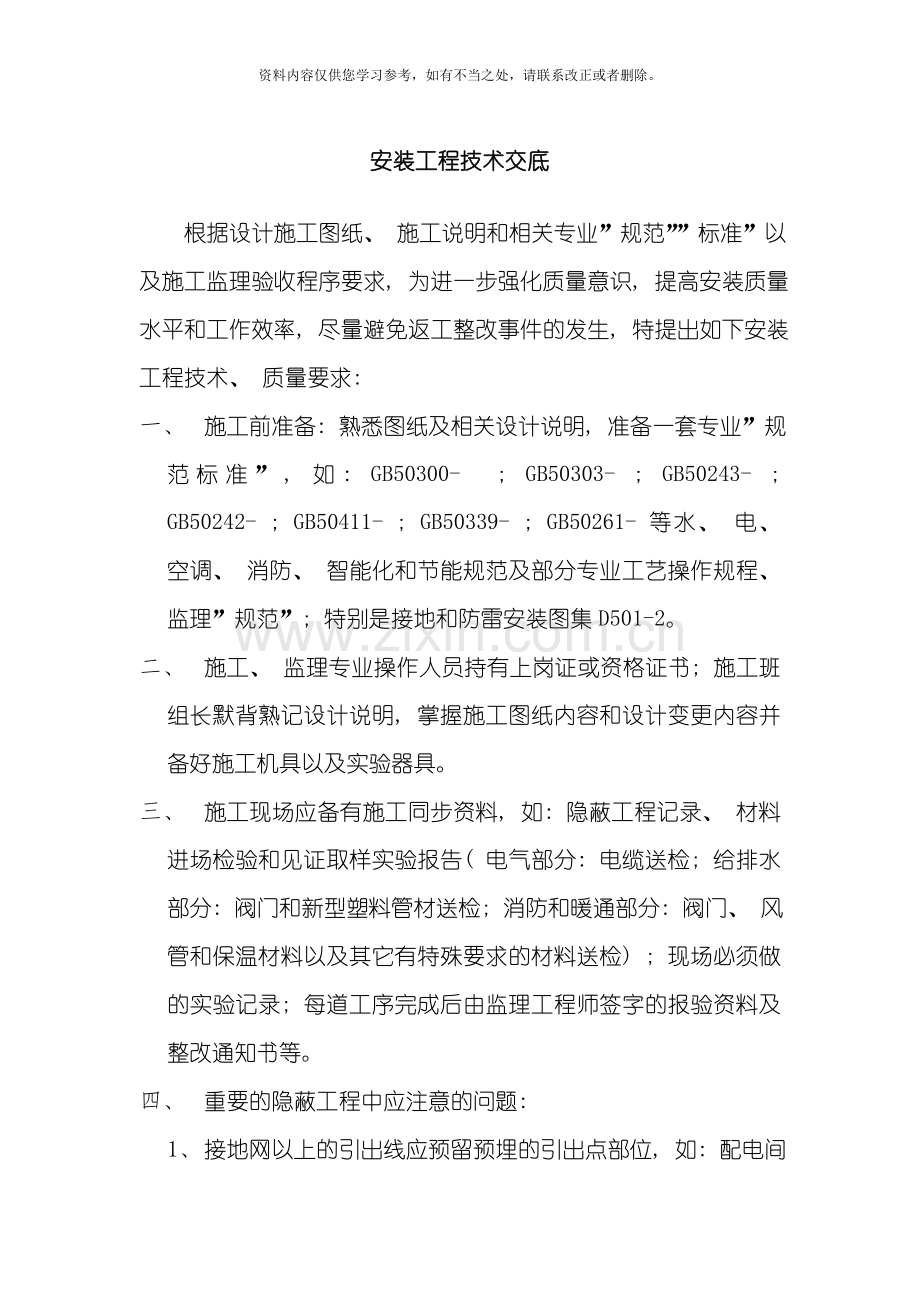

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。安装工程技术交底根据设计施工图纸、 施工说明和相关专业”规范”标准”以及施工监理验收程序要求, 为进一步强化质量意识, 提高安装质量水平和工作效率, 尽量避免返工整改事件的发生, 特提出如下安装工程技术、 质量要求: 一、 施工前准备: 熟悉图纸及相关设计说明, 准备一套专业”规范标准”, 如: GB50300- ; GB50303- ; GB50243- ; GB50242- ; GB50411- ; GB50339- ; GB50261- 等水、 电、 空调、 消防、 智能化和节能规范及部分专业工艺操作规程、 监理”规范”; 特别是接地和防雷安装图集D501-2。二、 施工、 监理专业操作人员持有上岗证或资格证书; 施工班组长默背熟记设计说明, 掌握施工图纸内容和设计变更内容并备好施工机具以及实验器具。三、 施工现场应备有施工同步资料, 如: 隐蔽工程记录、 材料进场检验和见证取样实验报告( 电气部分: 电缆送检; 给排水部分: 阀门和新型塑料管材送检; 消防和暖通部分: 阀门、 风管和保温材料以及其它有特殊要求的材料送检) ; 现场必须做的实验记录; 每道工序完成后由监理工程师签字的报验资料及整改通知书等。四、 重要的隐蔽工程中应注意的问题: 1、 接地网以上的引出线应预留预埋的引出点部位, 如: 配电间三处引出点; 房屋外墙三至四处测试点; 单元总箱处等电位接地点; 消防控制室接地点; 弱电总箱处接地点; 电梯轨道接地点; 机房、 泵房配电屏及水泵接地点; 强电井起始位置接地点; 玻璃幕墙及45米以上外金属窗、 栏杆防侧击雷接地点; 屋面金属物接地引出点; 以及防静电接地点, 卫生间局部等电位接地等有特殊要求的等电位接地。2、 强、 弱电电缆井内电缆的排序和固定以及电缆末端悬吊装置设置; 电梯机房、 单元配电总箱内电浪涌开关设施; 箱内零、 地线端子排上带螺帽螺栓加防松垫片压接固定多股线接线端子; 配电线管必须经配电箱、 盒敲落孔入箱、 入盒, 严禁随意开孔入箱、 入盒。3、 穿线管在墙内、 混凝土楼板内预留、 预埋时, 应注意线管外壁固定及保护, 转角线管应注意转弯半径满足10d的要求, 严禁在有防水要求的混凝土楼板内埋设接线盒, 严禁在承重梁、 柱端节点下留设配电箱、 消防箱洞口以及空调、 消防管过墙洞口。4、 给排水、 消防、 空调立管底部需设置受力支撑; 管道过外墙及过地下室框剪墙处作特殊部位防水处理; 有防水要求的卫生间、 厨房、 浴室等处过板套管, 出屋面立管处预留洞口尺寸应是管径大小加100, 套管安装二次浇捣补眼砼应在套管周边和排水支管过板处周边随打随抹, 并制作一个20厚50宽的泛水卷边, 以防楼板薄弱处渗水。5、 吊顶内给水、 排水、 空调、 消防水平干管在受力点处( 如: 转角、 开”T”、 阀门等处) 应设置固定受力支架以防止水锤、 水击现象产生的破坏; 起主要截止作用的阀门应做好标识。6、 所有管道在埋地或吊顶隐蔽前应做好相关的实验。五、 安装工程操作前应注意的事项: 1、 人员培训: 在每道工序前, 施工班组长自行组织交待工艺注意事项, 专业监理工程师抽时旁听指导。2、 人员安排: 每班组施工人员应分层次安排工作进行流水施工作业, 用责任制约束, 施工责任落实到人。3、 操作过程: 先放样量尺寸下料定支架及附件安装施工节点处理完毕进行检查并作相应的实验监理验收签证进入下一道工序。六、 安装基本原则: 1、 便于使用、 便于维修。2、 电以安全为主, 水以环保为主。3、 外观检查横平、 竖直; 内在质量紧密结合。七、 工程中常出现的质量问题: 1、 配电线管入箱、 入盒随意开孔。2、 电缆出屏入箱未挂牌标识路径和线径。3、 桥架起始点未接地, 且与箱体联接处不做跨接线。4、 明敷穿线钢管与箱体联接处不做跨接。5、 电缆在桥架内、 强弱电井内绑扎固定间距和排距不符合要求。6、 电线、 电缆与开关电器联接端子接线不紧, 线色不按规定分色, 分层或分区电缆三相调配负荷不均。7、 室内开关、 插座线盒预埋凹进粉灰层太深或凸出粉灰层( 原因是埋设线盒时土建未进行粉灰”冲筋”, 配合不当) ; 开关、 插座线盒距门框、 管道以及弱电盒距离尺寸不合要求。8、 给排水、 空调、 消防管网转角、 开”T”三通、 阀门以及立管底部不设置受力支( 托) 架; 管网安装时不再建筑物表面弹线放样造成垂直、 水平偏差。9、 有防水要求的部位未作蓄水、 泼水实验造成楼板渗漏且不易发现。10、 室外给排水、 消防埋地管网无垫层; 转角开”T”三通处无支墩; 排水检查井、 化粪池不按标准图集施工, 造成存泥、 排水不畅等现象。八、 施工过程中的具体要求: 1、 户内箱安装高度1.8米, 其它壁挂( 嵌入) 配电箱安装高度1.4米, 落地式箱柜安装于0.3米基础之上。( 安装高度均指底边离地高度) 2、 照明开关安装高度1.4米, 水平距门框0.2米; 普通插座( 包含弱电插座) 安装高度0.3米, 水平距墙边0.6米, 厨卫、 阳台插座安装高度1.5米, 壁挂空调、 抽油烟机插座安装高度2.3米; 空调温控开关、 消防手动报警按钮以及消防复显器安装高度1.4米; 消防声光报警器及应急照明灯安装高度2.4米; 疏散指示灯安装高度0.3米, 地下车库车道边安装高度1米; 出口标志灯一般情况安装于门框上方, 底边距门框0.1米, 采用吊装时底边距地2.4米。( 安装高度均指底边离地高度) 3、 接地线必须使用黄绿双色线, 零线必须蓝色线, 除此以外在三相回路中必须严格按照A( 黄) B( 绿) C( 红) 进行分色处理。4、 所有电缆必须按照规定进行挂牌标示, 挂牌部位包括电缆的始、 终端, 电缆转弯处等, 电缆标示牌必须注明此电缆的回路编号、 起始位置、 电缆规格型号。5、 除户内箱外, 所有配电箱( 柜) 在安装后在箱体外部醒目位置作好标示配电箱标示牌, 标示牌内容包括箱体名称、 负荷功率、 关联箱体、 上下联箱体安装位置等。6、 多股铜芯线与设备、 器具连接前, 必须按规定搪锡或焊接( 压接) 端子。7、 弱电及消防线路连接必须采用锡焊焊接。8、 所有支( 吊) 架的制作必须严格按技术规范进行, 特别是防锈刷油程序必须严格按照两底两面执行, 室外支架需采用防锈防腐油漆( 环氧富锌漆) 。9、 给排水施工完成后所有阀门都必须挂牌标示, 标示牌内容包括管道编号、 阀门型号、 工作压力、 管控部位等。 XXXXXX工程部 20XX年2月20日
