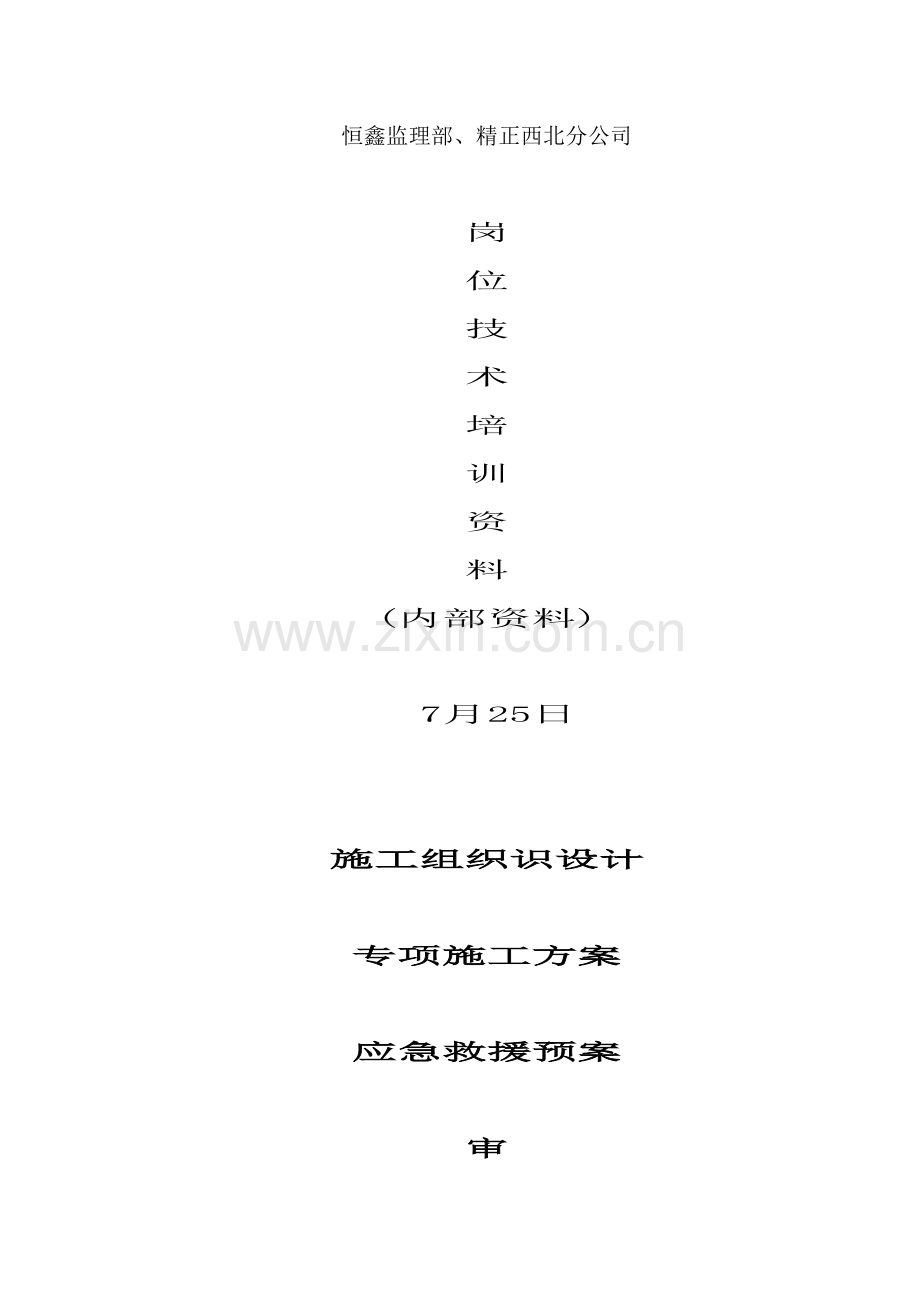

恒鑫监理部、精正西北分公司

岗
位
技
术
培
训
资
料
(内部资料)

7月25日

施工组织识设计

专项施工方案

应急救援预案

审

查

重

点

讲

义

主讲:张维寿
目 录
一、 施工组织设计审核要点……………………………………………………4
二、基坑支护专项施工方案的主要内容和审查要点…………………………9三、基坑施工方案编制内容与审查要点……………………………………….14
四. 扣件式钢管脚手架施工方案编制内容与审查要点………………………..18
五、模板支撑方案编制内容与审查要点……………………………………….20
六、结构吊装工程施工方案编制内容与审查要点…………………………….23
七、拆除工程施工方案编制内容与审查要点………………………………….25
八、施工临时用电方案编制内容与审查要点…………………………………28九、塔吊安装(拆除)方案编制内容与审查要点…………………………….31
十、施工现场应急救援预案编制要点与审查要点…………………………….35
附表
现行建筑工程规范一览表
国家标准(GB)……………………………………………………………........36
行业标准(JGJ)………………………………………………………………….39

一、 施工组织设计审核要点
<建筑施工组织设计规范>(GB／T 50502- )
(一)、施工组织设计审核要点
1、封面:含编制单位、负责人、编制人、编制时间,有企业名称。
2、目录:有页码、章节层次明晰。
3、编制依据:招标文件、建设文件、工程勘察和技术经济资料、类似工程的有关资料、现行规范、规程和有关的技术规定;企业标准及现有资源。
4、工程概况:项目概况,工程地区的自然、技术经济条件,其它诸如主要设备、特殊物资供应,参加施工各单位生产能力和技术水平情况,建设单位或上级主管部门对施工的要求;有关建设项目的决议和协议;土地使用范围和居民搬迁情况等。
5、工程特点、重点、难点的分析;
6、施工部署:含确定工程开展程序,拟定主要工程项目的施工方案,明确施工任务划分与组织安排,编制施工准备工程计划等内容。
总体施工工序流程是对工程具体情况包括工程量、工期、工程特点、环境等总体分析的基础遵循一定的原则提出的,确定施工顺序的原则有:在保证工期的前提下,分期分批施工。一般应按先地下、后地上,先深后浅,先主干后支线的原则进行安排。应注意已完工工程的生产或使用和在建工程的施工互不妨碍,使生产、施工两方便。施工程序应当与各类物资及技术条件供应之间的平衡及合理利用这些资源相协调,促进均衡施工。另外还要注意季节因素。
施工部署要明确工程目标管理体系,包括工期、质量、安全生产、文明施工、环境保护等方面。
划分施工阶段,确定各部门与各专业化队伍之间的分工协作关系与施工要求,确定她们分期分批的主攻项目及穿插项目。
施工进度计划:合理确定每个验收系统及其单项工程的控制工期,它们之间的施工顺序和搭接关系。安排要有依据,计划要有可执行性(应当细化)。
劳动力使用计划:按本身情况确定,合理统筹优化。
施工机械设备,供水供电和资金使用计划:给出定性和定量的分析计算过程。
施工准备:思想准备、组织准备、技术准备、物资准备等几个方面。
7、施工平面布置:施工平面布置图的优劣比较,一般落脚点在施工用地面积,场地利用率,场内运输情况,临时建筑面积,临时道路和各种管线长度,是否符合劳动保护、安全、防火、卫生、环保等方面的规定等几个方面的内容,施工的进场路线图清晰;
8、主要施工方案及工艺:据工程实际予以细化,有详图、工艺流程,针对不同情况,说明注意事项,增强针对性,提高可执行性。对于质量控制的重点工序,应重点加以说明。对于关系工程质量的工序要强调工作结果的检验。
9、冬、雨季的施工方案要与施工进度计划相结合,相对应的施工项目和施工日期对应起来编制季节性施工方案。
10、安全生产部分应包括安全教育、现场生产管理、生活安全管理、设备资料管理等几个方面。
11、施工进度计划:从组织制度、工程计划、环境、技术等角度提出进度保证措施,着重审查切实可行的技术准备计划、材料设备使用计划、承包和专业分包计划等人材物使用分配情况。
12、质量保证:有目标有体系,有具体的管理措施、技术措施、检测措施,质量预防措施。
13、安全保证:有目标有体系,有具体的管理措施、技术措施、检查措施,安全预防措施。
14、应急措施。
15、审核注意事项:
报审表(表B2－1)中技术负责人、申报人应分别为编制单位(工程项目部)的总工和项目经理,”施工单位审核意见”栏中的”审核人”为法人单位的总工(或技术部门负责人);
(二)、 施工组织设计的审查步骤
1、施工组织设计的审查在承包单位完成施工组织设计的编制及自审,并向项目监理部报送了<施工组织设计(方案)报审表>后进行。
　　2、项目监理机构接到承包单位报来的<施工组织设计(方案)报审表>后,由项目总监及时安排专业监理工程师认真审查。
　　3、审查后形成书面意见并签署<施工组织设计(方案)报审表>。
　　4、已审定的施工组织设计由项目监理部报送一份给建设单位,返回一份给承包单位实施。若需修改,则退回承包单位修改后再报审。
5、 承包单位按审定的施工组织设计文件组织施工。如需对其内容做较大变更,应在实施前将变更内容书面报送项目监理部重新审定。
　　6、 对规模大、结构复杂或属新结构、特种结构的工程,项目监理部应在审查施工组织设计后,报送监理公司技术负责人审查,其审查意见由总监理工程师签发。必要时与建设单位协商,组织有关专家会审。
(三)、审查施工组织设计应注意的几点
1、施工组织设计由施工单位项目技术负责人组织编制。总公司技术部门审核,总工审批,签名完整。
　　2、施工组织设计应符合施工合同的要求。
　　3、施工总体布置
　　各单位工程的施工顺序、流水段划分、搭接时间、大型施工机械的调度安排等应布置合理、条理清晰、施工范围明确、接口紧密,现场调度严密灵活。
　　4、工程进度计划
　　a)总工期符合承包合同要求;
　　b)表明各项主要工序开始和结束的时间;
　　c)体现主要工序相互衔接的合理安排;
　　d)有利于均衡安排劳动力;
e)有利于充分有效地利用施工机械设备,减少施工机械设备占用周期。　　
5、施工方案
　　a)施工程序安排合理,体现施工步骤上的客观规律;
　　b)施工机械选择技术先进、经济合理、施工适用;
　　c)主要施工方法切实可行,条件允许,符合施工工艺要求,符合施工验收规范和质量验评标准的有关规定,与选择的施工机械及划分的流水段相适应。
　　6、施工平面布置图
　　a)施工机械及加工场地布置合理,施工通道畅通;
　　b)材料、半成品构件堆放地安排合理,便于流水作业和收发物资畅通;
　　c)临时运输通道要考虑整体布局和综合利用率;
d)临时供水供电供热管网布局合理安全,不影响交通和施工;
e)其它临时设施,考虑时间效应和整体布局。
f)审核临时设施的设置合理性。
　 一是材料放置场地的布置应防止
　　二次搬运,以及前后工序之间,各承包商之间的相互干扰。二是材料放置的位置还应与施工工艺相配合。
　　三是不同施工阶段的临建、设备与堆载地会有不同的要求,应有规划与部署的相应调整方案。
　　7、施工准备工作计划
　　a)技术准备应满足近期施工要求,且有工作计划;
　　b)现场准备、人力、物力、财力、设计图纸资料等能满足施工要求;
　　c)各项需用计划,包括劳动力计划、材料计划、构件加工半成品计划、机具计划、运输计划等应符合实际需求。
d) 审核技术准备。是否有在正式开工前,完成审图、图纸交底、图纸会审工作的安排;是否完成方案报审工作。是否有对基层班组进行书面技术交底和工程定位放线及验线的安排。
8、安全、消防和环保等技术管理措施
　　a)安全工作的组织、制度、人员、机具等管理措施能满足施工要求;
　　b)危险品、易燃品和消防设施有专人负责管理和必要的检查制度;
　　c)有相应的环境保护措施,符合文明施工要求。
　　9、审核运输道路的设计安全性。
　　一是道路两侧有没有设置排水沟。
　　二是有没有违反道路设计的基本规范。

二、基坑支护专项施工方案的主要内容和审查要点
<建筑地基处理技术规范>(JGJ 79- )
加强基坑支护专项施工方案审查,对工程的质量、进度、安全都是十分重要的。 　　
(一)基坑支护专项施工方案的主要内容
　　1、工程概况
　　工程概述;地下室结构概述;工程地质水文地质条件(特别是不良地质反映);周围环境情况,特别要说明需重点关注的建筑物、地下管线等的状态。
2、基坑支护设计概述
　　基坑支护设计方案、降水方案、支护设计对施工提出的特殊要求
　　3、编制依据
　　4、基坑工程的难点、重点和关键点
　　5、施工组织管理机构、人员配置及职责
　　6、资源配置计划
　　机械设备配置、劳动力配置、材料配置、监测仪器配置
　　7、总体施工部署
　　施工准备工作、总体施工顺序(各工序交叉施工顺序)、施工进度计划、施工进度计划实施的风险及预防措施分析
　　8、施工方法及技术措施
各类桩墙施工技术措施(钻孔桩、搅拌桩、旋喷桩、振动灌注桩、人工挖孔桩、预制桩、咬合桩、地下连续墙等)、土钉墙施工技术措施、压顶梁(围檩)、内支撑、锚杆施工技术措施、格构柱施工技术措施、土方开挖施工技术措施, 这是关键施工措施(特别是软粘土)。降水与排水措施(轻型井点、深井、明排等),砂性土层中是关键施工措施。传力带施工(拆除)、支撑拆除、土方回填等施工技术措施。
9、基坑支护监测
　　10、危险源辨识及应急措施
　　11、工程质量保证措施
　　质量保证体系、关键工艺或工序质量保证措施、材料和设备保证措施
　　12、安全生产、文明施工、环境保护保证措施
　　13、附件
　　(1)、基坑围护设计专家论证意见书和设计院对论证意见的回复
　　(2)、基坑支护专项施工方案专家论证意见书
　　(3)、企业相关技术标准
　　(4)、基坑围护设计平面图、典型剖面图及节点大样图
　　(5)、典型地质剖面图及土工指标一览表
　　(6)、基坑环境平面图
　　(7)、基坑降、排水平面布置图
　　(8)、施工平面布置图
　　(9)、土方开挖平面流向图、剖面图、工况图、运输组织图
　　(10)、进度计划网络或横道图
(二)基坑支护专项施工方案的审查要点
1、方案的审批情况
　　检查方案的编制、审核、审批手续是否齐全。是否经施工单位技术负责人审批签字,加盖公司一级图章,不得有代签的现象。
　　2、专家论证的情况
　　土方开挖深度超过5m(含5m),或地下室三层以上(含三层),或深度虽未超过5米,但地质条件和周围环境及地下管线极其复杂的工程,其基坑支护设计方案必须经过专家论证。检查须经过专家论证的方案是否有书面基坑支护专项施工方案专家论证意见书,以及专家论证意见书中提出的问题是否有设计院对论证意见的回复,以及是否在方案中得到修改。
　　3、方案的完整性情况
方案应包含十三个方面的内容,详见本文第一部分。很多方案的内容都不完整,有的方案对许多重要的内容都没有描述。
4、方案的设计情况
　　基坑围护的设计单位应具有相应资质条件,其中深基坑设计方案应经专家论证取得专家意见书,设计单位再根据专家论证意见出设计变更联系单,连同设计方案一起去市建委办理备案手续。
　　5、周边环境的描述
　　许多方案对周边环境的描述很简单,有的甚至完全没有。基坑周边的建筑物、构筑物、重要管线、围墙、临时设施、塔吊位置、出土口、施工道路等都要描述清楚,越详细越好。特别是周边有河流和池塘的更应该描述清楚。
　　6、重点难点的情况
基坑的重点难点是否描述清楚,如砂性土中的土钉墙支护,基坑降水的处理就是一个关键点。对井点降水等要有详细的叙述,要有确保降水成功的措施,还要有备用井点、备用发电机等。在软粘土中的挖土也是一个关键点,应有详细的措施,确保工程桩不歪斜、不断裂,确保支护结构的安全性等。
7、资源配置计划
　　资源配备要考虑基坑支护的整体,而不是只考虑挖土。有的方案只安排了挖土的劳动力和机械设备。应该把支护桩、土钉墙、内支撑、井点降水、监测等工程的劳动力和机械设备都考虑进去,统一列表。
　　8、总体部署的问题
　　有的方案很详细的写了围护桩、土钉墙、降水、挖土等施工工艺,但对总体的部署和施工流程却没有交代。基坑支护中土钉墙、降水、挖土等是交叉穿插进行的,应有总体的施工流程。还要有总体进度计划的安排,各工序开始时间、交叉时间、结束时间,总进度计划表。安排的管理力量、劳动力、机械设备能否满足总进度计划的要求等。
9、土方开挖施工流程
　　土方开挖是基坑支护中很重要的一道工序,应该进行详细的叙述,而有的方案只是原则性的写了土方开挖的情况,但具体如何开挖却没有叙述。围护桩支护、土钉墙支护、土方开挖的流程是不同的。大型的土方工程更应该详细说明土方开挖的平面流向、分层分段的情况、出土口的布置、机械设备的配备、对工程桩及围护结构的保护措施和施工组织、进度计划等。有内支撑的基坑还应有对内支撑和格构拄的保护措施以及局部内支撑下面大型挖掘机无法工作部位的土方的开挖措施。还有深浅基坑高低跨处的处理、出土坡道处的处理等。
　　10、传力带、支撑拆除和土方回填
　　许多方案都没有传力带、支撑拆除和土方回填的内容,应予以完善。传力带、支撑拆除时应有确保安全的措施。土方回填中应有如何保证密实的措施以及对地下室外墙防水层的保护措施等。
11、基坑监测的情况
　　经过专家论证的方案一般都有专门的基坑监测方案,而自行编制的方案中往往较简单。而基坑监测又是非常重要的。一个完整的监测方案应包括监控目的、监测项目、监测仪器、监控报警值、监测方法、监测点的布置、监测周期、信息反馈等。检查监测项目是否齐全,监测点的布置、监测周期是否合理。施工单位应有专人进行监测,除了专业的仪器监测外,每天专人巡回目测是更简捷而更有效的监测。每天反馈信息以及一旦超出报警值所采取的措施。
　　12、应急措施
　　应急措施是方案中极其重要的部分,方案中要有对危险源的辨识,可能发生的险情,以及针对各种险情采取的应急措施。还应有应急领导小组成员名单及分工,及应急抢险材料物资机械设备的准备要求等。

三、基坑施工方案编制内容与审查要点
<建筑施工土石方工程安全技术规范>(JGJ180- )
(一) 工程概况,应包括以下内容:
　 1．基坑所处的地段,周边的环境。
　 2．四周市政道路、管、沟、电力和通讯电缆等情况。
3．基础类型、基坑开挖深度、降排水条件、施工季节、支护结构使用期限及其它要求。
(二) 工程地质情况及现场环境
　 1．施工区域内建筑基坑的工程地质勘察报告中,要有土的常规物理试验指标,必须提供土的固结快剪内摩擦角φ、内聚力c、渗透系数K等数据。
　　2．施工区域内及邻近地区地下水情况。
　　3．场地内和邻近地区地下管、线位置、深度、直径、构造及埋设年份等。
　　4．邻近的原有建筑、构筑物的结构类型、层数、基础类型、埋深、基础荷载及上部结构现状,如有裂缝、倾斜等情况,需作标记、拍片或绘图,形成原始资料文件。
5．基坑四周道路的距离及车辆载重情况。
(三) 基坑支护设计方案
　　1. 基坑支护设计:提供完整的施工图纸,包括:平面、剖面,明确支护范围、构造做法、质量要求、验收标准以及施工说明等。
　　支护设计平面图中应反映出电梯井、集水井、基础承台的位置尺寸、底标高。
　　2. 降排水方案。
　　3. 土方开挖要求。
　　4. 监测点布置与监测要求,报警值。
5. 其它施工中应注意的事项。
(四) 施工部署与进度计划
　　提出基坑工程中支护、土方、降排水各工序的施工顺序、配合要求和时间安排,在满足设计工况要求、工艺关系的前提下提出合理的进度计划。 　
(五) 支护施工方法
根据支护设计方案,选择施工机械、施工工艺、施工方法、施工顺序,有质量保证的具体措施,如采用深搅桩作止水帷幕时如何保证桩搭接质量等。
(六) 基坑土方开挖
　　土方开挖应根据工程特点、支护形式、施工部署确定开挖方案,土方开挖方案应包括:
　　1．根据土方工程开挖深度和工程量的大小,选择挖土机械。
　　2．开挖时间、开挖程序、流向,必须与设计工况一致。
　　3．便道设置。
　　4．确定弃土地点。
　　5．安全技术、雨季施工措施等。
　　6．保护工程桩、支护桩、监测点的措施。
　　7．环保措施。
(七) 降、排水
　　地下水控制的设计和施工应满足土方开挖、垫层施工、抗浮等需要,根据工程地质条件以及周边环境条件,并结合基坑支护和基础施工方案确定降、排水方案。
　　1．采用降水方案时应考虑对周围环境(包括:房屋、道路、管道)的影响。
　　2．降水方案应进行涌水量估算,选择降水设备,并绘制平面图、剖面图, 明确管直径、位置,井底、井口标高以及具体做法要求等。
3．地面排水和坑内排水措施,坡顶、越面、坡脚的做法要求,防止地面水进入基坑等。
(八)安全技术措施
　　1．基本措施
　　(1) 建立健全施工安全保证体系,落实有关建筑施工的基本安全措施等内容。
　　(2) 基坑四周严禁超堆荷载,基坑四周一定范围内不准重载运输车辆通行、停靠。
　　(3) 基坑四周必须设置高护栏,人员上下设专用通道。
　　(4) 开挖至设计标高后应及时验收并进行垫层施工,尽量减少基坑暴露时间。
　　2．监控措施
基坑开挖前应作出系统的开挖监控方案,监控方案应包括监控目的、监测项目、监控报警值、监测方法及精度要求、监测点的布置、监测周期、记录制度以及信息反馈系统等(<建筑基坑支护技术规程>(JGJ 120―99)3.8条)。
3．应急措施
　　结合工程特点,对有可能造成基坑支护失稳,发生管涌或由于地下水控制不当造成邻近建筑物的倾斜、裂缝等情况应采取必要的应急措施。
　　(九)附:设计计算书
　　1. 基坑支护
　　依据<建筑基坑支护技术规程>(JGJ 120―99)、工程地质勘察报告进行支护方案选择及设计,内容有:
　　 (1) 设计原则;
　 　(2) 支护结构选型;
　 　(3) 荷载标准;
　 　(4) 计算结果 。
　　 2. 降水
　　 基坑涌水量计算,设备选择。

四. 脚手架施工方案编制内容与审查要点
<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )
(一) 工程概况
　　建筑物的平面尺寸、层数、层高、总高度、建筑面积、结构形式、地质情况、工期;外脚手架方案选择等。
　　(二) 脚手架设计方案
　　脚手架搭设应绘制平面、立面、剖面以及连墙接点大样图。
　　1．确定脚手架钢管、扣件、脚手板及连墙件材料。
　　2．确定脚手架基本结构尺寸、搭设高度及基础处理方案。
　　3．确定脚手架步距、立杆横距、杆件相对位置。
　　4．确定剪刀撑的搭设位置及要求。
　　5．确定连墙件连接方式、布置间距。
6．确定卸料平台、通道设置方式及位置。
(四) 脚手架施工质量要求
　　1．施工准备
　　(1)单位负责人向架设和使用人员交底。
　　(2)钢管、扣件、脚手板、安全网等构配件材料要求,并进行检查及验收。
　　(3)清理、平整场地,保证排水畅通。
　　2. 地基与基础做法与施工要求
　　3．脚手架搭设的技术质量要求、允许偏差。
　　4．脚手架安全防护做法与要求
　　(五) 脚手架验收
　　1．脚手架地基验收
　　2. 脚手架的验收(外脚手架应按规范要求分阶段验收)
　　(六) 脚手架拆除
脚手架拆除方法、顺序、要求,注意事项。
(七) 安全技术措施
　　附:一 设计计算书
　　依据<建筑施工扣件式钢管脚手架安全技术规范>JGJ 130― 进行计算。
　　1．确定设计计算简图。
　　2．确定脚手架设计荷载(第4章)。
　　3．纵向、横向水平杆等受弯构件的强度及连接扣件的抗滑承载力计算(第5章)。
　　4．立杆轴向力、稳定性及基础承载力计算(第5章)。
　　5．连墙件的连接强度计算(第5章)。
　　6．卸料平台验算。
　　附二 脚手架搭设施工图
1．平面、立面、剖面、连墙节点大样。
2．卸料平台结构大样。

五、模板支撑方案编制内容与审查要点
<建筑施工模板安全技术规范>(JGJ 162- )
(一) 工程概况
　　1．主体结构情况,层数、层高,梁板布置、主梁跨度、主次梁截面(高、宽)、板厚。
　　2．预应力结构应注明设计对混凝土的强度要求,明确预应力混凝土施工顺序(张拉方案)。
　　3．有后浇带的应注明后浇带的具体位置,明确设计对后浇带浇筑的时间要求。
(二)模板及支撑设计方案
　　1. 选用模板、支撑件品种、规格。
　　2．确定墙、柱、梁内楞、外楞、对拉螺栓位置、间距,选用对拉螺栓规格。
　　3．确定梁板小横杆、大横杆及立杆布置位置及间距
　　4．支撑纵横水平杆步距以及及剪刀撑(包括水平、垂直)设置等。
　　5．多层楼板承载力验算,分别确定浇筑混凝土时支撑设置层数以及拆模时间、顺序。
6．地基承载力要求与处理方法。
(三) 模板及支架的设计、计算要点
　　1．设计依据可靠。
　　2．分别对墙、柱、梁、板的模板、支撑件进行强度和刚度验算。
　　 (1) 荷载取值、材料力学性能以及设计计算方法应符合有关规定。
　　 (2) 扣件式模板支架的计算应按<建筑施工扣件式钢管脚手架安全技术规范>JGJ 130― 第4、5章进行;高大支模支架计算参见附件资料。
　　(3) 模板及其支架的强度、刚度及其稳定性应符合规定要求,。
3．主梁、次梁、板支撑立杆的布置应协调,同一个方向的立杆应在同一条直线上,以保证纵横水平杆和剪刀撑的连贯、拉通。
4．模板应支撑在坚实的地基上,并应有足够的支撑面积,防止下沉。
　　5．模板设计时应考虑便于安装和拆除,同时还要考虑安装钢筋、浇捣混凝土方便。
　　6．跨度较大的梁、板,安装模板时应按设计要求起拱;如无设计要求时,起拱高度宜为跨度的1／1000～3／1000。
　　7. 多层楼板应分别验算楼板、梁承载力,确定混凝土浇筑时模板支撑设置层数以及拆模时间、顺序。
　　8．多层后浇带部位应单独编制支撑方案,确定支撑方式和立杆的布置,并进行承载力验算。
　　9．多层预应力构件应根据预应力施工方案编制支撑方案,进行楼板承载力验算,确定支撑设置层数,验算立杆承载力。
(四) 模板的安装与构造要求
　　1．模板支架的立杆、支撑设置应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ 130― )规定。高大支模支架构造参见附件资料及<操作规程>的规定。
　　2．模板安装的允许偏位及检验方法。
　　(五) 模板及支架的验收与使用
　　1. 模板及支架应于在使用前办理验收手续, 未经验收合格不得浇筑混凝土。
　　2. 浇筑混凝土时应有专人进行检查,发现变形应即进行加固处理,如有异常,应立即停工处理。
(六) 模板的拆除
　　1. 模板的拆除的方法、顺序、要求和注意事项。
　　(1)底模及其支架拆除时的混凝土强度应符合设计要求,以同条件养护试件强度试验报告为依据,严格控制拆模时间和顺序要求,确保支撑层数。
　　(2)对于后浇带部位及预应力构件应有拆除方案,明确拆模时间和顺序要求,确保支撑层数。
　　2．安全技术措施
　　附一: 模板及支架设计计算书(计算方法与步骤参见附4)
　　1.基本参数
　　2. 荷载计算。
3. 计算模板支撑杆件的最大轴向力、弯矩(应有计算简图)。
　　4.杆件承载能力、刚度和稳定性、扣件抗滑力验算,确定用料及布置。
　　5.地基承载力验算。
　　6.多层结构中楼板承载能力验算,确定混凝土浇筑时支撑层数。
　　附二 模板支撑平面、剖面及节点大样图
　　1.梁、板立杆、纵横水平杆、剪刀撑布置(后浇带部位应另行编制)
2.墙、柱纵横楞、对拉螺栓。

六、结构吊装工程施工方案编制内容与审查要点
<钢结构工程施工质量验收规范>(GB50205- )
(一) 、工程概况
1．吊装工程概况,施工场地内及周边电缆、管道情况;
　　2．工程地质状况、地耐力;
　　3．吊装工程结构、尺寸、吊装高度,单体重量与外形几何尺寸;
　　4．施工现场平面布置图;
5．吊装工序流程图。
(二)、 吊装施工的组织
　　(三) 、吊装作业资质及特种作业人员名单、上岗证编号(吊车司机、指挥、司索、电工、焊工等)。
　　(四) 、吊装前准备工作
　　1．熟悉吊装作业环境,弄清作业现场内的各吊车作业点的地耐力和处理措施;
　　2．了解施工现场的水电、电讯电缆、管道情况;
　　3．吊装工序交底;
4．吊装作业的通讯工具与联络方式。
　　(五) 、吊装设备选型
　　1．吊装设备的规格、型号;
　　2．吊索、卸甲的规格、型号及选型计算;
　　3．吊装作业中所需工具、材料的种类数量;
4．吊装设备的起重力矩曲线图。
(六) 、吊装工艺及流程
　　1．吊点、吊距、起吊物重心;
　　2．吊装作业顺序;
　　3．吊装设备起吊位置与地耐力处理;
　　4．吊装过程中起吊物稳定措施;
　　5．起吊物就位、固定方法及措施;
　　6．地锚的设置方法和要求;
　　7．吊装设备进退场路线及起吊位置布置图;
8．构件堆放要求及重量明细表。
(七) 、安全技术措施
1．防止起重机事故的措施
　　2．防止高处坠落措施
　　3．防止高处落物伤人措施
　　4．防止触电措施
　　5．防止构件倒坍措施
　　6．其它防护措施,如:吊装作业警戒区的设立与警戒人员等
(八)、 质量技术要求

七、拆除工程施工方案编制内容与审查要点
<建筑拆除工程安全技术规范>(JGJ147- )
(一) 工程概况,内容包括:
　　1．被拆除旧建(构)筑物工程概况。如:建(构)筑物的平面尺寸、层数、层高、总高度、建筑面积、结构形式、竣工时间、使用年限和工程的完好程度等。
　　2．被拆除旧建(构)筑物周围环境。如:所处地段情况、与周边建(构)筑物的联系或距离、是否有必须保护的古建筑文物和重要的市政设施等。
　　3．被拆除旧建(构)筑物地下基础类型,地下有无重要的市政管、沟、电缆等。
4．拆除工程的合同工期或其它要求。
(二) 拆除工程的施工准备
　　1．技术准备工作
　　(1)被拆除建筑物(或构筑物)的竣工图纸,弄清建筑物的结构情况、建筑情况、水电及设备管道情况。
　　(2)学习有关规范和安全技术文件,编制施工组织设计。
　　(3)明确周围环境、场地、道路、水电设备管道、危房情况等,并附简图。
　　(4)向进场施工人员进行安全技术教育。
　　2．现场准备
　　(1)清理被拆除建筑物倒塌范围内的物资、设备,不能搬迁的须妥善加以防护。
(2)疏通运输道路,接通施工中临时用水、电源。
(3)切断被拆建筑物的水、电、煤气管道等。
　 (4)检查周围建筑物,特别是危旧房,必要时进行临时加固。
　 (5)向周围群众出示安民告示,在拆除危险区设置警戒区标志。
　　3．机械设备材料的准备
　　拆除所需的机械工具、起重运输机械和爆破拆除所需的全部爆破器材,以及爆破材料危险品临时库房。分别列出<主要机械设备需用表>、<主要材料需用表>。
　　4．人员组织
　　成立组织机构、明确技术负责人和专职安全员,绘制组织机构图,组织劳动力。
(三) 拆除工程的安全技术规定
　　1．拆除工程在开工前,要组织技术人员和工人学习安全操作规程和针对该拆除工程编制的施工组织设计。
　　2．拆除工程的施工,必须在工程负责人的统一指挥和经常监督下进行。工程负责人要根据施工组织设计和安全技术规程向参加拆除的工作人员进行详细的交底。
　　3．拆除工程在施工前应该将电线、瓦斯煤气管道、上下水管道、供热设备等干线、通向建筑物的支线切断或迁移。
4．作业人员应站在专门搭设的脚手架上或者其它稳固的结构部分上操作。
5．拆除区周围应设立围栏,挂警告牌,并派专人监护,严禁无关人员逗留。
　　6．拆除建筑物,应按自上而下的顺序进行,严禁几层同时拆除。当拆除某一部分的时候应该防止其它部分的倒塌。
　　7．拆除过程中,现场照明不得使用被拆除建筑物中的配电线,应另外设置配电线路。
　　8．拆除建筑物的栏杆、楼梯和楼板等,应该和整体进度相配合,不能先行拆除。建筑物的承重支柱和横梁,要等待它承担的全部结构和荷重拆掉后才能够拆除。
　　9．被拆建筑物的楼板平台上不允许有多人聚集和堆放材料,以免楼盖结构超载发生倒塌。
10．在高处进行拆除工程,要设置流放槽。拆除较大的或者沉重的构件,要用吊绳或者起重机械配合并及时吊下或运走,禁止向下抛。拆卸下来的各种构件材料要及时清理,分别堆放在指定位置。
　　11．拆除石棉瓦及轻型结构屋面工程时,严禁施工人员直接踩踏在石棉瓦及其它轻型板上进行工作,必须使用移动板梯,板梯上端必须挂牢,防止高处坠落。

八、施工用电方案编制内容与审查要点
<施工现场临时用电安全技术规>(JGJ 46- )
根据<施工现场临时用电安全技术规范>(JGJ46— )的规定:临时用电设备在5台以上或设备总容量在50kW及50kW以上者,应编制临时用电组织设计。
　　临时用电施工组织设计的主要内容:
　　(一) 工程概况
　　1．工程规模
　　2. 现场及周围环境。
包括:调查测绘现场的地形、地貌,工程位置,地上、地下管线和沟道的位置,建筑材料、器具堆放位置,生产、生活暂设建筑物位置,用电设备装设位置以及现场周围环境等。
(二) 配电系统设计
　　1. 确定电源进线、变电所或配电室、配电装置、用电设备位置和线路走向
　　(1) 根据现场实际情况选择配电线路型式(放射式、树干式、链式或环形配线)。
　　(2) 根据总计算负荷和峰值电流选择电源和备用电源。
　　(3) 根据总负荷、支路负荷计算出的总电流、支路电流和架设方式选择总电源线线径和支路线径。
　　2. 选择变压器
　　3. 配电线路设计
　　(1) 配电线路设计主要是选择和确定线路走向,配电方式(架空线或埋地电缆等),敷设要求,导线排列,选择和确定配线型号,规格,选择和确定其周围的防护设施等。
(2) 配电线路设计不但要与变电所设计相衔接,还要与配电箱设计相衔接,特别要与变电系统的基本防护方式(应采用TN—S保护系统)相结合,统筹考虑零线的敷设和接地装置的敷设。
　　4. 配电箱与开关箱的设计
　　(1) 配电箱与开关箱设计是指为现场所用的非标准配电箱与开关箱的设计,配电箱与开关箱的设计是选择箱体材料,确定和箱体结构尺寸,确定箱内电器配置和规格,确定箱内电气接线方式和电气保护措施等。
　　(2) 配电箱与开关箱的设计要和配电线路设计相适应,还要与配电系统的基本保护方式相适应,并满足用电设备的配电和控制要求,特别要满足防漏电触电的要求。
5. 接地与接地装置设计
　　接地与接地装置的设计主要是根据配电系统的工作和基本保护方式的需要确定接地类别,确定接地电阻值,并根据接地电阻值的要求选择或确定自然接地体或人工接地体。对于人工接地体还要根据接地电阻值的要求,设计接地的结构、尺寸和埋深以及相应的土壤处理,并选择接地材料,接地装置的设计还包括接地线的选用和确定接地装置各部分之间的连接要求等。
　　(三) 防雷设计
　　1. 防雷设计包括:防雷装置装设位置的确定,防雷装置型号的选择,以及相关防雷接地的确定。
2. 防雷设计应保证根据设计所设置的防雷装置,并保护范围可靠地覆盖整个施工现场,并绝对雷害起到有效的防护作用。
(四) 防护措施(如外电防护)
　　(五) 安全用电技术措施和电气防火措施
　　编制安全用电技术措施和电气防火措施要和现场的实际情况相适应,其重点是:电气设备的接地(重复接地),接零(TN—S系统)保护,装设漏电保护器,一机、一闸、一箱、一漏,开关电器的装设,维护、检修,以及易燃、易爆物品的处理等。
　　附一. 临时电气工程施工图
　　1．临时供电平面图设计, 临时供电平面图的内容应包括:在建工程临建、在施、原有建筑物的位置。电源进线位置、方向及各种供电线路的导线敷设方式、截面、根数及线路走向。
2．变压器、配电室、总配电箱、分配电箱及开关箱等配电装置图。
3．配电系统接线图。
　　(1)标明变压器高压侧的电压级别,导线截面,进线方式,高低压侧的继电保护及电能计量仪表型号、容量等。
　　(2)低压供电应采用TN—S接零保护系统。
　　(3)各种箱体之间的电气联系。
　　(4)配电线路的导线截面、型号、PE线截面、导线敷设方式及线路走向。
　　(5)各种电气开关型号、容量、熔体、自动开关熔断器的整定、熔断值。
　　(6)标明各用电设备的名称、容量。
　　4．接地装置设计图。包括:工作接地、重复接地、保护接地、防雷接地的位置及接地装置的材料做法等。
　　附二: 负荷计算。

九、塔吊安装(拆除)方案编制内容与审查要点
<建筑施工塔式起重机安装、使用、拆卸安全技术规程>(JGJ196－ )
(一)工程概况
　 工程地点、结构、建筑面积、高度等。
　　(二) 编制依据
　1. 施工现场的平面布置;
　2. 塔式起重机的安装位置及周围环境;
3. 塔式起重机技术性能与使用说明。
(三) 安装方案
　　1. 塔式起重机的概况
　　2. 安装人员组织
　　(1) 确定装、拆管理组织,如装拆负责人、技术负责人、安全负责人等。
　　(2) 确定装拆人员名单,并附上岗证编号。
　　3. 安装前的准备工作
　　(1) 塔吊安装必须同时要保证塔机能安全拆卸。
(2) 塔吊基础土壤承载能力要求达到塔吊使用说明书的要求,基础周围土方按要求回填并夯实平整,严禁开挖。承载能力达不到规定要求的应进行处理(采用桩基、地基加固或扩大基础面积等)并经验算满足要求。
(3) 塔机基础经承包单位验收合格,有隐蔽工程验收记录,混凝土强度达到规定要求(有试压报告)。
　　(4) 安装前向所有安装人员进行全面技术交底。
　　(5) 安装场地平整,通道已经修好。
　　(6) 根据塔机各组件重量合理选用吊车,吊车作业处地基承载力满足要求。
　　(7) 确定好塔机臂杆指向,并在塔机安装位置图中标注。
　　(8) 零配件已全部到场。
　　(9) 按规定架设专用电箱,做好装塔前的技术检查工作。
　　(10) 列出安
