浅析钢结构防火涂料防火原理.docx

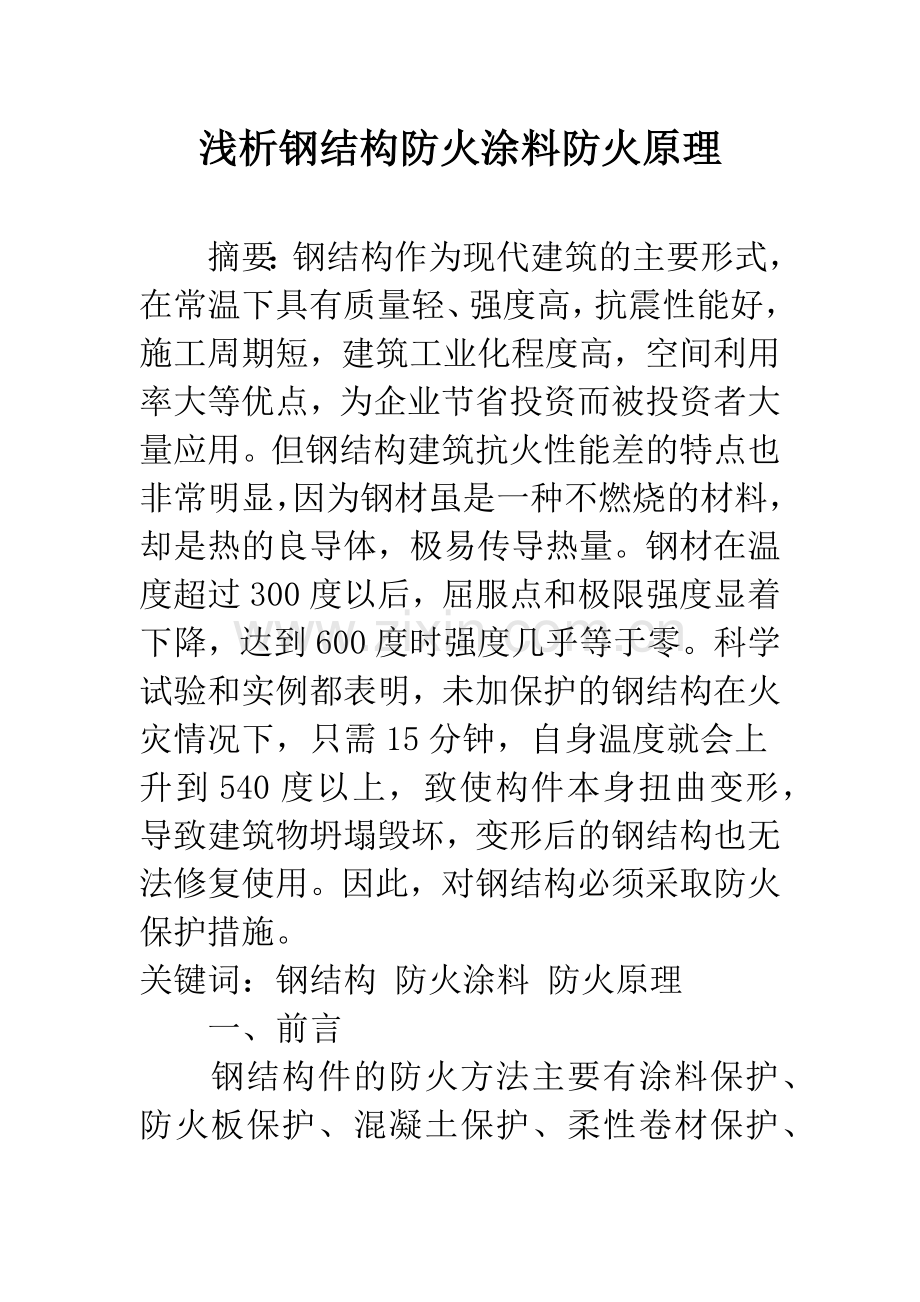

浅析钢结构防火涂料防火原理摘要：钢结构作为现代建筑的主要形式，在常温下具有质量轻、强度高，抗震性能好，施工周期短，建筑工业化程度高，空间利用率大等优点，为企业节省投资而被投资者大量应用。但钢结构建筑抗火性能差的特点也非常明显，因为钢材虽是一种不燃烧的材料，却是热的良导体，极易传导热量。钢材在温度超过300度以后，屈服点和极限强度显着下降，达到600度时强度几乎等于零。科学试验和实例都表明，未加保护的钢结构在火灾情况下，只需15分钟，自身温度就会上升到540度以上，致使构件本身扭曲变形，导致建筑物坍塌毁坏，变形后的钢结构也无法修复使用。因此，对钢结构必须采取防火保护措施。关键词：钢结构 防火涂料 防火原理一、前言钢结构件的防火方法主要有涂料保护、防火板保护、混凝土保护、柔性卷材保护、无机纤维保护、结构内通水冷却保护等。其中，涂刷防火涂料施工方便、重量轻、成本低、不受构件几何形状限制，应用范围最广，效率最高。要使钢结构材料在实际应用中克服防火方面的不足，必须进行防火处理，其目的就是将钢结构的耐火极限提高到设计规范规定的极限范围。防止钢结构在火灾中迅速升温发生形变塌落，其措施是多种多样的，关键是要根据不同情况采取不同方法，如采用绝热、耐火材料阻隔火焰直接灼烧钢结构，降低热量传递的速度推迟钢结构温升、强度变弱的时间等。但无论采取何种方法，其原理是一致的。防火涂料就是一种近年来比较先进的防火技术措施。二、钢结构防火涂料防火原理及组成钢结构防火保护的原理是采用绝热或吸热的材料阻隔火焰直接灼烧钢结构，降低热量向钢材传递的速度，推迟钢结构温升和强度减弱的时间。根据钢结构防火涂料(GB149072002)，钢结构防火涂料定义为施涂于建筑物及构筑的钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的涂料。目前，国内外钢结构防火涂料主要有基体树脂、催化剂、成碳剂、发泡剂等组成。1.基体树脂基体树脂与其它组分配伍，既保证了涂料在正常条件下具有各种使用功能，又能在火焰灼烧或高温条件下具有难燃性和优良的膨胀发泡性能。通常情况下，丙烯酸树脂防火涂料的炭化层质量较高，故通常采用丙烯酸树脂作为主成膜物，并对其进行改性，以提高涂料的整体效果。2.催化剂催化剂是一种能在一定条件下分解出磷酸的物质，分解出的酸使多元醇脱水，从而使之形成不易燃的三维空间结构的炭化层。通常，磷酸三聚氰胺的水溶性较聚磷酸胺小，且兼具催化和发泡双重功效，目前主要选用磷酸三聚氰胺为催化剂。3.成碳剂成碳剂是涂层在高温下形成不易燃三维空间结构的泡沫碳化层的物质基础，对泡沫炭化层起骨架作用。成碳剂在分解温度上要和催化剂相匹配，当采用聚磷酸胺作催化剂时就应用热稳定性高的含高碳多羟基化合物作成碳剂，如季戊四醇、二戊季醇超薄型防火涂料用于广东大亚湾核电站裸露厂房屋架上已达十几年之久，仍可正常使用。但其缺点是施工时气味大、涂层易老化，淀粉等。使用淀粉做成碳剂，涂层的耐水性问题不易解决，而二季戊四醇由于其价格原因，在国内也很少使用，目前国内普遍采用季戊四醇作为防火涂料的成碳剂。4.发泡剂膨胀型防火涂料只有在发泡剂的作用下，才能在高温火焰下产生膨胀层。发泡剂遇火分解并释放出氨、水、二氧化碳、卤化氢等不燃性气体，使涂层在到达软化点的情况下发泡膨胀，形成海绵状结构。三、存在的技术问题1.耐久性由于厚型防火涂料存在自重大，装饰性差，因此只能应用在某些对外观要求不高的室外钢结构。广泛应用的是薄型和超薄型钢结构防火涂料，特别是超薄型。此两类涂料所使用的主要原料聚磷酸铵、三聚氰胺和季戊四醇均耐水性不良，存在随着环境、时间等溶出、分解、降解和老化等问题，因此，此类涂料必定会随着时间的推移防火性能有所下降，而目前还没有找出一种评定防火涂料耐久性的方法。检测报告所给出的耐火极限是涂料涂后保养1至2个月的检验结果，但火灾的发生是不可预测的，火灾可能是在涂料涂后的1年，也可能在涂后的10年发生，因此膨胀型防火涂料最主要的就是耐久性问题。2.安全性目前的膨胀型钢结构防火涂料遇火有可能释放出氨、HCN、卤化氢、一氧化氮、二氧化氮、一氧化碳、二氧化碳、氯、溴等有毒有害气体。如果这些气体的浓度超过了人体忍受极限，便会对未逃离火场的人员以及消防人员造成危害。3.生产、施工国内多数钢结构防火涂料生产企业的规模不大，生产工艺流程自动化水平不高，有部分企业还处于手工作坊式在操作，不少产品的配方工艺大同小异，对专用于防火涂料的原料研究不够，对原材料的检测、控制不够，生产过程的检测手段不全，施工设备有待改进提高，与防锈漆的配套性也不能进行严格的检验。4.测试方法钢结构防火涂料作为一类功能性涂料，其性能主要有理化和耐火两方面组成。同样耐火极限的防火涂料因其应用环境不同、受火类型不同，对基材的保护作用也就不同。5.检测标准方面GB14907-2002钢结构防火涂料对同种防火涂料只规定一种涂层厚度的检验报告，而实际工程中由于钢梁、钢柱、钢楼板规范所要求的耐火极限各不相同，例如室内厚度为2mm的超薄型防火涂料检测报告出具耐火极限为，实际工程要求钢梁、钢板、钢柱耐火极限分别为、。对钢板、钢柱应采用何种厚度的防火涂料进行保护，目前无论从理论界或是实际工程均缺乏相应的研究。6.检测标准构件与实际工程构件的差异性耐火极限检验中使用的基材是Q235的标准I36b或I40b热轧普通工字钢梁，而实际工程运用中，钢构件的截面尺寸各种各样。检验报告中描述的钢梁与实际工程中的钢构件并无完全的对应关系，实际使用的钢构件和标准钢梁间应该如何进行换算，如何确定实际使用的钢构件的涂层厚度，国家尚无规定。四、相应对策1.对钢结构建筑进行科学的防火保护目前，我们通常使用的方法有：钢结构表面喷涂防火涂料；用现浇混凝土作外包层；钢构件内充水等，其中应用最为广泛的是钢结构表面喷涂防火涂料。2.加大宣传培训教育的力度防火工程造成的火险隐患原因是多方面的，但很重要的一个原因是思想认识不到位，轻视火灾预防，对违规施工存在侥幸心理。消防部门应利用报纸、广播等形式广泛宣传钢结构阻燃处理的重要性和必要性，适时组织设计、施工单位进行消防培训，提高设计、施工人员的业务理论水平和执法守法意识。3.加强对防火涂料市场的规范管理凡是防火涂料的生产厂家必须有国家检测机构检测合格的报告，方准出厂销售，并应附有使用说明书，标明技术性能、制造批号、储存期限、适用范围；消防监督部门应对每批防火涂料进行出厂前的质量抽检，并检验其包装、标贴、说明等是否符合规定要求。对于防火涂料的施工单位，明确要求持有相关施工资质。4.严把审核关在受理钢结构审核项目时，要求设计单位在图纸中明确建筑物的使用性质、耐火等级、火灾危险性分类、生产工艺流程、防火涂料的施工方法等消防设计内容。承担消防工程的施工单位应具有相应的资质，并在施工前将施工方案报消防部门审核。对于设计不全、无施工方案的，消防部门可以下发不受理通知单并注明不受理的理由。5.正确选用防火涂料品种目前市场上防火涂料的品种繁多，其防火性能也不尽相同。不能把组成、制造工艺、质检方法和标准以及施用技术等方面存在明显不同的饰面型防火涂料用于保护钢结构；对钢结构防火涂料应根据钢结构耐火极限要求选用不同的防火涂料：耐火极限不超过1h时，可选用超薄型或薄型防火涂料；耐火极限不超过时，可选用薄型或厚浆型防火涂料；耐火极限在以上时，应选用厚浆型防火涂料。裸露部位且装饰效果要求高时，如屋顶承重构件可选用超薄型防火涂料，裸露的柱及网架构件则可选用薄型涂料，隐蔽部位选用厚浆型涂料。不能将技术性能仅满足于室内钢结构防火涂料标准要求的产品未加技术改进就用于保护室外钢结构，露天钢结构防火涂料的选用应考虑其耐水、防冻、防腐等因素，只有这样，才能真正发挥涂料的防火性能。6.及时进行施工现场检查防火涂料工程施工较快，加强对施工现场的监督检查非常重要。通过施工现场检查，可以掌握施工队伍的情况、工程的进度、施工质量和产品质量。只有实地检查，才能发现隐患并及时督促整改，避免不必要的损失。有条件的地方，还可以从施工现场取样并对样品进行热性能分析、比较、检验，确保工程质量。7.严格验收标准在工程竣工验收前，消防部门应让建设、施工、监理单位出具质量检测报告，掌握工程施工情况。在工程验收时，不仅要重视消防设施的验收，还应把钢结构防火涂料的验收放在重要位置。消防监督人员不仅要眼看、手摸，还应配置测厚仪等必要的检测设备。对于施工质量达不到要求的，该返工的要返工，该处罚的处罚，确保钢结构消防工程的质量，从根本上消除钢结构工程存在的火灾隐患。五、结束语由于钢结构防火涂料是如今乃至未来社会很有发展前途的一类产品，只有检验机构、生产、设计、施工、监理和消防监督部门联手共同努力，才能使我国的防火涂料领域健康、有序发展。参考文献：徐晓楠，周政懋.防火涂料M.化学工业出版社，2004.王华进，王贤明，赵锐.钢结构防火涂料存在的问题及对策J.中国涂料，2005，(8):11-12.钢结构防火涂料应用技术规范.公安部四川消防科学研究所.建筑钢结构防火技术规范.中国计划出版社,2006.倪建春，梁海.钢结构防火涂料的应用与施工要点J.涂料技术与文摘，2004，(2):17-19.
