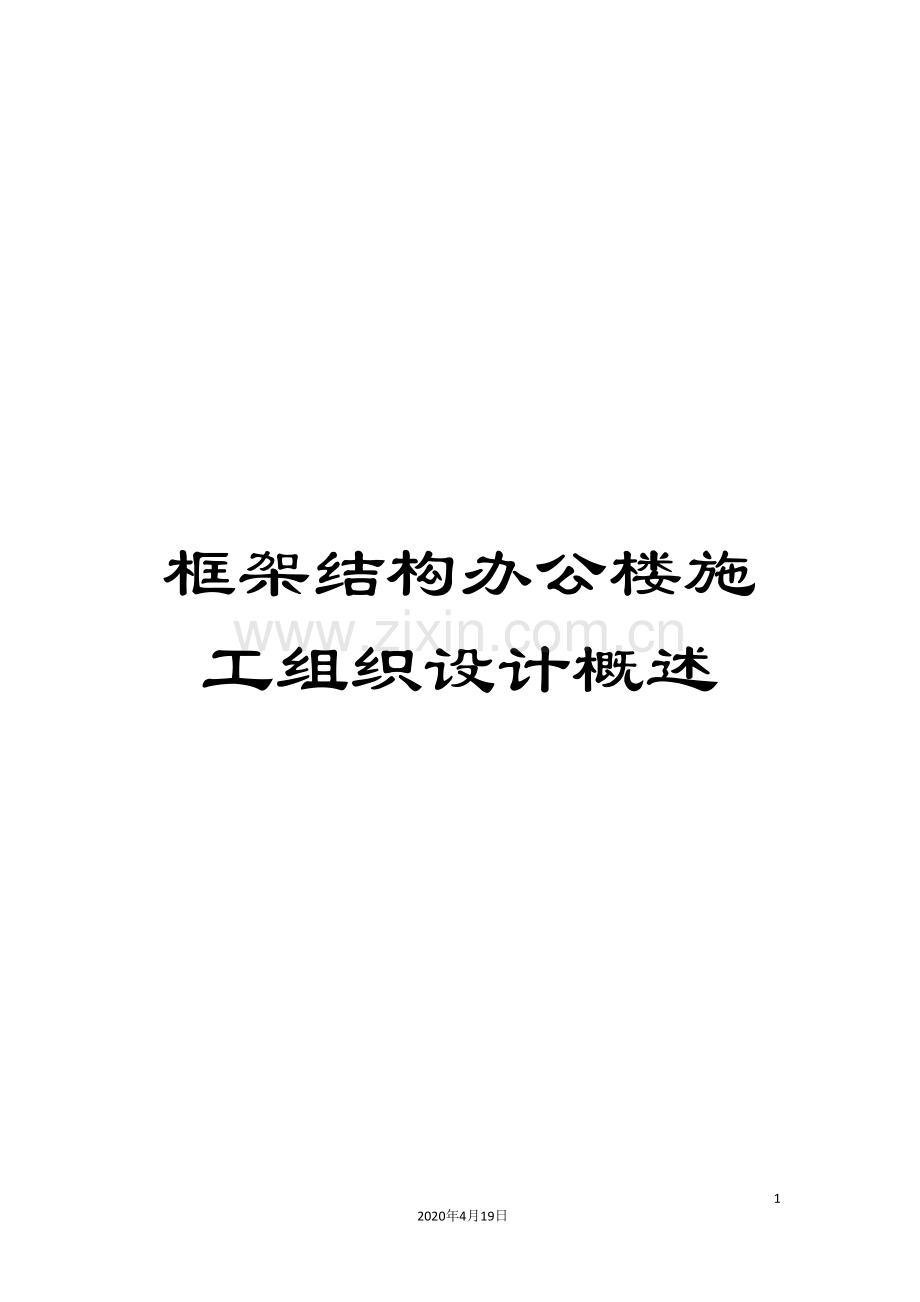

1、框架结构办公楼施工组织设计概述472020年4月19日文档仅供参考施工组织设计编制单位:东至县昌盛建筑有限责任公司编制时间: 7月目 录第一章、 编 制 依 据1第二章、 使用国家及地方规范清单1第三章、 工程概况1第四章、 施工部署及施工方法241 部署原则242 施工顺序及施工阶段的划分343 测量控制及放线4第五章、 施工总平面布置图6第六章、 劳动力计划及主要施工机械计划661 施工机械设备计划662 投入本工程的检测仪器及设备763 劳动力投入计划8第七章、 主要技术措施及施工要点1071 脚手架施工方案1072 主体施工方法及技术措施15721 模板工程15722 钢筋工程2072
2、3 砼工程22724 砌筑工程2673 屋面及防水工程28731 屋面工程施工要点28732 SBS防水卷材施工要点29733 屋面渗漏的防治措施31734 其它防水工程施工要点3274 装饰工程33741 一般抹灰33742 外墙涂料施工方案3475 楼地面工程36第八章、 工程质量控制措施3881 质量责任制3882 施工准备过程中的质量控制3983 施工过程中的质量控制4084 计量管理4085 工程技术复核与隐蔽工程验收4186 防止质量通病的措施41第九章、 季节性(冬、暑期、雨季、台风季节)施工要点4391 冬期施工4392 雨季施工43第十章、 技术节约措施44第十一章、 安全技
3、术和消防保卫措施45111 施工安全措施46112 高空作业安全措施46第十三章、 成品及设备部件的保护措施52第十四章、 文明施工和标准化管理55第一章、 编 制 依 据 招标文件; 本工程现有的建筑、结构、等施工图纸; 工程地质勘察资料、答疑文件; 国家现行施工规范和标准及省、市现行有关法律、法规等文件; 现行建筑、安装等劳动定额;第二章、 使用国家及地方规范清单 工程测量规范(GB50026-93); 地基与基础工程施工及质量验收规范(GB50202- ); 砌体工程施工及质量验收规范(GB50203- ); 砼结构工程施工及质量验收规范(GB50204- );(5)屋面工程技术规范(G
4、B50207- );(6) 地下防水工程施工及验收规范(GB50208- );(7) 建筑地面工程施工及验收规范(GB50209- );(8) 施工现场临时用电安全技术规范(JGJ46- );(9) 钢筋焊接及验收规范(JGJ18- );(10) 建筑给水排水及采暖工程质量验收规范(GB50242- ); 以上规范以最新发布的为准第三章 工程概况本工程为重汽集团济南考格尔专用汽车有限公司兴建的基础设施工程,本工程位于济南天桥区药山办事处蓝翔中路南侧、魏新路北侧,建筑面积为12041.43,地上面积为11044.35,地下面积为996.99。主体为11层框架,地下一层层高为4.50m,一二层层高
5、为3.90m,三十层高均为3.60m,十一层层高为3.60m局部位置4.50m。主要设计参数及概况如下:(一)地基与基础本工程基础形式采用筏板基础,砼标号为C35,基础垫层砼采用C15。 (二)主体结构工程混凝土工程:柱、梁、板混凝土为C25。砌体工程:填充墙均用加气混泥土砌块,均用M5混合砂浆砌筑。(三)装饰工程室外采用涂料面层,室内装修涂料面层。(四)门窗工程本工程门主要采用木门,窗户采用断桥铝窗。第四章 施工部署及施工方法4.1部署原则实际特点,特确定如下部署原则: 根据本工程既定的质量和工期目标,结合工程特点进行分解,确定各阶段目标。在各阶段中明确主导工序和重点环节,有针对性的制定相应
6、的技术管理和施工等保证措施,落实专人跟踪管理,项目经理重点监控。加强施工过程中的动态管理,合理安排劳动力和施工设备的投入,在确保每道工序工程质量的前提下,立足抢时间,争速度,科学的组织流水及交叉施工,严格劳动纪律,严肃施工调度命令,有计划、有目标的严格管理分包单位,严格控制关键工序的施工工期,确保按期、优质、高效地完成工程施工任务。4.2施工顺序及施工阶段的划分1、施工顺序:1)针对工程的实际情况,按先结构后建筑,先主体后附属,从下到上的施工顺序进行施工,为确保施工工期,部分施工工序之间计划进行交叉施工。主要施工顺序如下:主体结构工程的施工,包括主体钢筋砼结构、砖砌体、屋顶结构的施工等。初步装
7、饰施工,分阶段及时插入。2)、根据工程特点,将本工程的施工分为四个施工阶段,其中安装工程穿插到各施工阶段中。基础施工阶段:0.00以下工作,砼底板、基础钢筋砼结构、主体结构施工阶段;内外装修施工阶段;室外扫尾工程施工阶段:包括室外的各种配套项目施工。 2施工段的划分 根据工程的实际情况,根据工作量、轴线等科学合理划分施工段。结构层施工1.1 标准层:测点放线复核柱墙扎筋、预埋、预留孔洞验收柱墙支模支梁板模扎梁板钢筋、预埋、预留孔洞验收砼整体浇筑养护。 1.2 砖砌体施工:清理放线砌墙体,墙内埋管竖向管线安装竖管试压保温 1.2.1内装饰:结构处理放线贴灰饼冲筋立门、窗框各类管道水平安装管道试压
8、墙面抹灰地面清理做地面安装门窗小五金调试清理交工。1.2.2 外装饰:预埋件整理弹线安装塑钢窗框墙面抹灰外墙保温外墙涂料安装玻璃嵌缝和防水处理。3、屋面工程(见主要技术措施及要点)3.1测量控制及放线采用井字型布孔法,从第二层起使用激光铅垂仪进行垂直线控制,引测到楼层之后拉通线弹线放样。放样采用经纬仪正、倒镜测点,0.000之后布置激光铅垂测点,中间留两个引测点,以便校核。高程控制以地面稳固处设点作水准基准点,随着楼层的升高,采用悬挂钢尺传递法进行测量,每层设标高传递点,并经过地面经纬仪验证。楼层标高用水准仪测量。沉降观测:为基准点引测,该水准点必须坚固稳定。水准点固定方式见图(见图1)。沉降
9、观测点按设计要求埋设牢固稳定,能长期保存,观测点上部必须为突出的半球形状或有明显的突出之处,以保证观测点上能垂直置尺,通视条件良好,本工程采用燕尾形观测点(见图2)。(图1)沉降观测点图 (图2) 水准点固定示意图1-18圆钢2-细石砼回填 3-混凝土沉降观测时,应特别注意观测点的首次高程测定,沉降观测点首次观测的高程值是以后各次观测用以进行比较的根据,如初测精度不够或存在错误,不但无法补测,而且会造成沉降工作中的矛盾现象,因此必须提高初测精度。,每个沉降观测点首次高程,应在同期进行两次观测后确定。沉降观测与工程的位移、倾斜和可能出现的裂缝观测必须严格按规范和设计要求定期进行,工程竣工后亦需进
10、行变形观测,以便积累大量资料直至稳定为止。沉降观测后应及时进行成果处理,并输入电脑进行存档比较。沉降观测作业中应特别遵守以下规定:观测应在成像清晰、稳定时进行。仪器离前、后视水准尺的距离要用皮尺丈量,或用视距法测量,前后视距应尽可能相等。前、后视观测最好用同一根水准尺。前视各点观测完毕以后,应回视后视点,最后应闭合于水准点上。第五章 主要技术措施及施工要点5.1脚手架施工方案 脚手架工程 一、落地式钢管脚手架的搭设 脚手架的搭设在脚手架基础完成后再进行,脚手架的步高为1.8m,立杆纵、横向间距1.5m,离底部200mm处设置一道大、小横杆,以保持脚手架底部的整体性,架体立杆下设砼垫块或统浇60
11、厚砼地面,并做好排水工作,防止架体下沉。 脚手架搭设时,先立立柱,立柱架设先立里侧立柱,后立外侧立柱,再进行大、小横杆的架设,再在其上铺设脚手板,做好固定件后再进行第二步脚手架。 连接杆的间距,其水平方向6000设一点,垂直方向每层设一点,可作矩形布置。外脚手架的断口处两端每步设置连接杆。连接杆用483.5mm的钢管,长度在600mm左右,一端用直角扣件与脚手架内侧立杆扣紧,另一端与埋入建筑物结构内的竖向钢管固定。连接件有适当的调整余地。连接点设在脚手架的立杆与大小横杆连接处附近,在第一步大横杆开始设置。 外架围护采用脚手片。脚手架的搭设完成后先进行自检,再经专职管理人员、搭架人员、共同检查验
12、收,经验收合格后办妥脚手架验收手续,在脚手架醒目处挂上脚手架验收的合格标牌,方可投入使用。 二、下撑斜拉式槽钢悬挑式外挑脚手架搭设(1)基本要求用下撑斜拉式槽钢悬挑式外挑脚手架是施工临时结构,它要承受施工过程中各种垂直和水平荷载,因此脚手架必须有足够的承载能力、刚度和稳定性,在施工过程中,在各种荷载作用下不发生失稳、倒塌。并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象,以确保安全。(2)受荷情况采用毛竹脚手架,立杆、大横杆和小横杆是主要受力杆件。剪撑、斜撑和连墙件是保证脚手架整体铡度和稳定性的杆件,并具有加强脚手架抵抗垂直和水平力作用的能力。(3)脚手架的构造与搭设要求A、脚手工艺架立杆采
13、用对绑扎连接,相邻两立杆接头应错开50cm,且不在同一步距内。纵向水平杆接长绑扎连接。上下相邻两根纵向水平杆接头错开50cm,同一步内两根纵向水平杠接头也应错开,并不在同一跨内。B、小横杆伸出外立杆连接点外15-20cm,离外墙面10cm。C、脚手架纵向两端和转角处起,在脚手架外侧每隔6-9cm(水平距离)左右用斜杆搭成剪力撑,自下而上循序连序设置,斜杆用长钢管与脚手架底部成45-60度夹角。斜杆用旋转扣件与立杆和横向水平杆扣牢。D、外立杆里侧设1.2m高防护栏18cm高的拦脚板。外侧全部设置密目安全网,用18#铁丝捆绑上下两道水平钢管上。F、脚手架每隔4步,应在里立杆与墙面之间设统长安全竹片
14、芭,支承在两根立杆上,用18#铁丝同立杆捆牢,每块竹片笆捆绑点不小于4度。I、挑架底横管,必须与楼板上预埋16钢筋不电焊,焊缝长度60mm,焊缝高度3mm,预埋件16钢筋环锚固长度35d,并安入在楼板筋下面,同楼板筋用扎丝绑牢。三、门洞构造要求(1)洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线距中心节点的距离不应大于150mm。(2)洞口两侧增设的横向支撑应伸出增设的斜杆端部;增设的短斜杆端部应增设一个安全扣件。四、脚手架地基与基础构造要求立柱下端应设底座或垫块,五、建筑出入口钢管脚手架搭设 建筑物出入口处采用平行弦桁架结构形式,并进行出入口处脚手架加
15、固。在开口处的两侧采用双立杆,悬空立杆下端增设安全扣件,此处连接要紧密,每步都必须设置。出入口脚手架上方设双层防护棚,满铺竹笆,以保护出入人员的安全。六、脚手架搭设顺序1、按脚手架的柱距、排距要求进行放线、定位。2、杆件搭设顺序如下:放置纵向扫地杆立柱横向扫地杆第一步横向水平杆连墙件第二步横向水平杆。七、脚手架搭设注意事项1、垫板、底座应准确地放在定位线上,垫板必须铺放平稳,不得悬空。2、搭设立柱时,外径不同的钢管严禁混用,相邻立柱的对接扣件不得在同一高度内,错开距离应符合构造要求。3、开始搭设立柱时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。4、当搭至有连墙件的构造层时
16、,搭设完该处的立柱、纵向水平杆、横向水平杆后,应立即设置连墙件。5、封闭行脚手架的同一步纵向水平杆必须四周交圈,用直角扣件与内、外角柱固定。6、双排脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于100mm。7、当脚手架操作层高出连墙件两步时,应采取临时稳定措施,直到连墙件搭设完后方可拆除。8、剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设,剪刀撑、横向支撑等中心线距主节点的距离不应大于150mm。9、各杆件端头伸出边缘的长度不应小于100mm。10、铺设脚手板时,应满铺、铺稳,靠墙一侧立墙面距离不应大于150mm。脚手板的探头应采用直径3.2mm的镀锌钢丝固定在支承杆上,在拐角、斜道平口
17、处的脚手板,应与横向水平杆可靠连接,以放置滑动。11、栏杆和挡脚板应搭设在外排立柱的内侧,上栏杆上皮高度1.2m,中栏杆居中设置,挡脚板高度不应小于150mm。12、脚手架搭设完毕后,必须经有关部门验收后,方可投入使用。八、脚手架拆除要点1、划出工作区域,禁止行人进入。2、严格遵守拆除顺序,由上而下,后绑者先拆除,先绑者后拆除,一般先拆栏杆,脚手板,剪刀撑,而后拆小横杆,大横杆立杆等。3、统一指挥,上下呼应,动作协调,当解开与另一个人有关的结扣时,应先告知对方以防坠落。4、材料工具要用滑轮和绳索运送不得乱扔。5、连墙撑只能在拆到该层时才许拆除,严禁在拆架前先拆连墙撑6、拆除的构件应及时分类堆放
18、,以便运输、保管。5.2主体施工方法及技术措施5.2.1模板工程一、模板采用木模板,各构件的模板工程应按以下要求施工。(1)支模顺序:搭简易脚手架安装柱、墙模板搭梁、板支撑排架安装梁模板安装平板模板检查、复核。(2)柱模板的安装应符合以下要求:(3) 柱模板四个外角设置抱角大方,并用工具式钢卡具螺栓固定。(4) 柱的立模限位,采用焊接短钢筋限位的方法,严禁用砼方盘限位,以减少施工缝。(5) 模板在安装时,应吊直找正并检查梁口尺寸和标高,框架柱与框架柱之间的柱根互相顶牢,上部设置水平撑和剪刀撑互相拉结固定。(6) 柱模支撑,中间支撑应综合考虑剪力墙、楼板支撑组合成竖向横向结构式钢管网架作水平支撑
19、,并设置剪刀撑,水平支撑与剪刀撑拉结固定。(7) 安装预拼好的柱模板,模板按柱子大小做成一面一片,其中一面的边带一个角模,就位后先用铅丝与主筋绑扎临时固定,用U型卡将两侧及上下模板边连接卡紧,安装完两边后再安装另外两面模板。(8) 由于采用泵送砼,砼流动性大,层高较高,对柱墙模板的侧压力较大,柱子每隔50cm50cm用2mm厚4cm宽板条式拉杆拉牢。(9) 安装前必须系好钢筋保护层,清除冲洗干净柱底松散砼。二、梁模板安装应符合下列要求:(1) 为确保梁和柱交接处混凝土质量和构件截面尺寸,木工支模时,必须正确、牢固地拼装交接处模板,并在浇捣混凝土前对此部位模板安装质量作专项验收。(2) 梁下支撑
20、采用双钢管支柱1000mm立柱中间加一道水平支撑。主次梁同时支模时,一般先支好主梁模板,经轴线标高检查校正无误后,加以固定,在主梁上留出安装次梁的缺口。(3)大跨(4)深梁(高)600mm)安装,梁底应起拱1/1000-3/1000,同时宜绑扎好梁钢筋,垫好保护层,经检查合格后清除杂物,再安装梁侧模板,同时安上板条式拉杆。(如侧模安装穿墙螺栓,则梁钢筋能够在侧模安装后再扎筋)。三、板模板安装应符合以下要求:(1) 按楼板平面尺寸拼接胶合板,并给予编号,以利上层标准层安装。(2) 根据楼面标高调整好立柱高度并安装好立柱和水平支撑,钢管间距为1m。(3) 板模拼接完毕应清理干净,同时处理好较大的拼
21、缝,可在上面铺设油毛毡或胶带,同时涂刷隔离剂。四、模板及支架设计的依据:(1) 计算模板及支架时应考虑下列荷载:(2) 模板及支架自重。(3) 新浇砼重量和钢筋重量。(4) 施工人员及施工设备的重量。(5) 倾倒和振捣砼时产生的荷载和新浇砼对模板的侧压力。(6) 模板及支架设计、安装必须符合下列规定:(7) 保证工程结构和构件的形状,尺寸和相互位置正确。(8) 具有足够的强度、刚度和稳定性。(9) 构造简单,装拆方便。(10) 模板接缝严密,不得漏浆。五、模板保证质量的技术措施:(1) 所有梁、柱均由翻样给出模板排列图和排梁支撑图。经工地技术负责人审核后交班组施工,大截面梁、斜梁、异形柱应增细
22、部构造大样图。(2) 柱、墙根部不得使用砼”方盘”,而采用”井”型”丁”形钢筋限位。(3) 模板使用前,应先进行筛选,对变形,翘曲超出规范的应予清除,不得使用。(4) 在板、柱模板底部均考虑留垃圾清理孔,以便冲洗湿润,浇灌前再封闭。(5) 模板安装完毕后,应派专业人员对轴线标高、尺寸、支撑系统,管卡螺栓、拉结螺栓进行全面的检查,浇捣过程中应派技术好的木工守模,发现问题及时整改和报告工地现场总施工或技术负责人。(6)板脱模剂不得玷污钢筋和砼,如有玷污,应用水冲洗干净。六、模板的拆除:1. 拆模前应制定详细的作业指导书,由专职施工员和安全员对班组进行认真的技术交底,特别要注意安全操作。2. 不承重
23、模板应在砼强度能保证其表面及棱角不受损坏时,方可拆除。R1.2Mpa(夏季大约砼终凝后一天,冬季在砼终凝后二天)。3. 梁底模:跨度L8M时 R75% 跨度L8M时 R=100%4. 楼板模板R75%5. 大拆模过程中,要注意先后次序,一般为先支后拆,后支先拆,如发现砼有影响结构安全的质量问题时,应停止拆除,并报技术负责人研究处理后再重新拆除。6. 已拆除模板及其支架的结构应在砼达到设计强度后,才允许承受全部计算荷载,当施工荷载大于设计荷载时,应经研究加设临时支撑。1.7.7 模板拆除后,应将砼残渣,垃圾清理干净,重新刷隔离剂,分类别规格堆放整齐。七、模板施工安全技术:1. 工作前应先检查使用
24、的工具是否牢固,板手等工具必须用绳链系挂在上,以免掉落伤人.工作时思想要集中,防止钉子扎脚和空中滑落。2. 安装和拆除5m以上的模板,应搭脚手架,并设防护栏杆,防止上下在同一垂直面上操作。3. 二人抬运模板时要相互配合,协同工作。传递模板、工具,应用运输工具或绳子系牢后升降,不得乱扔,模板装拆时,上、下应有人接应,模板及配件应随装拆随运送,严禁从高处掷下。也不得在脚手架上堆放大批模板等材料。4. 拆除模板一般用长撬棍。人不许站在正在拆除的模板上,在拆除楼板模板时,要注意整块模板掉下伤人。5.3钢筋工程一、施工顺序:柱筋墙筋梁筋楼板筋插筋。二、材料要求:1. 所提供的钢筋必须有出厂合格证和试验报
25、告单,同时需对进场材料按规范规定取样试验,合格后方可使用。2. 在使用时严格按照设计的钢号、规格使用。需要代换时,应征得设计单位同意。三钢筋绑扎的质量要求与技术措施:1. 钢筋绑扎前,应熟悉施工图纸,核对钢筋配料表和料牌,核对成品钢筋的钢种、直径、形状、尺寸和数量。如有错漏,应纠正增补。2. 绑扎形式复杂的结构部位时,应研究好钢筋穿插就位的顺序及与模板等其它专业的配合先后次序,以减少绑扎困难。3. 绑扎时应注意相邻绑扎点的铁丝成八字形,以免歪斜变形。4. 梁的纵向受力钢筋采用双层排列时,两排钢筋之间应按以直径25mm或25mm以上的短钢筋,以保证其设计距离正确。5. 楼板双层钢筋网,上、下两层
26、钢筋网之间应设置钢筋撑脚,撑脚用12钢筋,每隔500mm设置一个。墙壁钢筋网之间按设计要求的撑筋固定,相互错开排列,以保证双排钢筋间距正确。6. 柱、梁箍筋应与主筋垂直,柱、箍筋的接头应交叉而置在四角纵向钢筋上,梁箍筋应交错布置在架立钢筋受压区位置上,箍筋转角与纵向钢筋的交叉点应扎牢,箍筋的平直部分与纵向钢筋的交驻点可间隔扎牢,以防骨架歪斜。箍筋的弯钢平直长度符合设计要求,墙体拉结筋采用建筑强力胶。7. 板、次梁与主梁交叉时,板的钢筋在上,次梁的钢筋居中,主梁的钢筋在下,框架梁的钢筋应放在柱的纵向钢筋内侧。同时要注意梁顶面主筋的净距要大于30mm,以利于灌注砼。板上第一根钢筋应绑扎在梁边出来5
27、0mm处。8. 钢筋的保护层用不同厚度的水泥砂浆垫块垫起。9. 钢筋的搭接长度和焊接长度都应符合设计及规范要求,任何接头都应相互错开,且在同一截面内接头数量不得大于钢筋数量的50%,按设计要求,柱筋每次截断不超过4根,接头距钢筋弯折处10d,且不宜位于构件最大弯矩处。10. 划出钢筋位置线:平板或墙板的钢筋,在模板上划线,柱的箍筋在两根对角线主筋上划点。梁的箍筋,则在架立筋上划点。复杂的梁柱节点位置施工前必须放在样。11. 砼浇捣过程中,应派专人看筋,如发现松动,移位,保护层不符均应及时修整。四、钢筋焊接安全技术凡直径在18mm-25mm钢筋均采用电渣压力焊接接头。基础、基础梁采用锥螺纹接头,
28、其它采用绑扎接头。1. 大量焊接时,焊接变压器不得超负荷,变压器升温不得超过60,为此要特别注意遵守焊机暂载率和持续率规定,以免过分发热而损坏。2. 对焊时,必须开放冷却水,焊机出水温度不得超过40,排水量应符合要求,天冷时应放尽焊机内存水,以免冻塞。3. 对焊机闪光区域内,须设铁皮挡隔。焊接时禁止其它人员停留在闪光范围内,以防火花烫伤。焊机工作范围内,严禁堆放易燃品,以免引起火灾,焊工应立在干木垫上。4. 焊接过程中,如焊机发生不正常响声,冷却系统堵塞或漏水,变压器绝缘电阻过小,导线破裂,漏电等,均应进行抢修。5. 为了避免影响三相电路中其它三相用电设备的下沉运转,焊机最好设有单独的供电系统
29、。5.3 砼工程本工程砼采用商品泵送砼。一、砼浇筑、养护措施1. 砼浇捣前,模板、支架钢筋、予埋铁件及管线均应进行检查和签署”隐蔽工程验收单”和”技术复核单”,将模板内垃圾杂物,油污清理干净,木模应浇水湿润,模板的缝隙应堵严。并由工地技术总负责签发浇灌令。2. 使用插入式振动器,振动距离应小于振动器作用半径的1.5倍,振动上层砼时,振动器应插入下层砼5cm,不得漏振,也不得长时间插入一点”长振”,振动棒应尽量避免碰撞钢筋、模板、予埋管线、铁件等,平板振动器的移动间距,应保证振动器的平板覆盖已捣实部分的边缘(即应相互重叠)。3. 楼板砼浇捣应控制好标高,特别是柱角等钢筋密集部位,施工缝留置及继续
30、浇筑应按规范要求进行。4. 交接班及就餐时,应由专人指挥,统一调度。5. 砼养护,采用覆一层塑料薄膜上盖一层草包,并保持湿润养护,对柱、墙拆模后应经常浇水养护保持湿润,养护时间不得少于7天。6. 砼浇筑过程要配合其它工种施工,不得踩踏钢筋网和松动预埋件。同时要配合做好守模、守筋、守管线。5.4砌筑工程一、原材料要求1. 地上部分为标准砖其品种、规格和强度等级必须符合设计要求,并应规格一致。2. 水泥应保持干燥,标号不明或出厂日期超过三个月等情况,应经试验鉴定合格后,方可使用。不同品种的水泥不得混合使用。3. 砂宜采用中砂并应过筛不得含有草根等杂物,含泥量不应超过5%。4. 水应采用不含有害物质
31、的洁净水。二、 标准砖墙施工及安全技术:1. 砌筑前,应先根据砖墙位置弹出轴线及边线。开始砌筑时要先进行摆砖,排出灰缝宽度。摆砖时应注意门窗位置,砖垛等对灰缝的影响。2. 在砌墙前,先要立皮数杆,皮数杆要用水准仪来抄平,使皮数杆上的楼地面标高线位于设计标高位置上。3. 砖墙的灰缝厚度一般为10mm,但不小于8mm,也不大于12mm,水平灰缝的砂浆饱满度应不低于80%。4. 隔墙与填墙的顶面与上层结构的接触处,宜用侧砖或立砖斜砌挤紧。5. 砖墙中的洞口、管道、沟槽和予埋件等,应于砌筑时正确留出,预埋宽度超过30cm的洞口,其上应设置过梁。6. 承重标准砖的孔洞应呈垂直方向,非承重标准砖的孔洞呈水
32、平方向。7. 脚手架上堆砖高度不得超过三皮砖,同一脚手板上的操作人员不应超过二个。8. 不准用不稳固的工具或物体在脚手板面上垫高操作。9. 人工垂直往上传递砖块时,要搭递砖架子,架子的站人板宽度应不小于600mm。 21 屋面及防水工程本工程屋面采用平屋面,为确保屋面工程的施工质量,除了十分重视屋面砼结构层的施工质量外,应重点做好平屋面的防水层施工。211 屋面工程施工要点1.1、砼屋面板砼搅拌时,石料最大粒径不宜大于15mm,含泥量不宜大于1%,细骨料含泥量不宜大于2%,水泥存放期不得大于3个月。1.2、模板支撑间距严格按施工方案要求,立杆间距小于1m,龙骨间距小于500mm,模板拼装密封,
33、从底处向高处铺设,较大拼缝用灰膏批灰嵌实,避免砼漏浆。1.3、钢筋配置和绑扎严格按设计和规范要求施工,并应特别注意钢筋与模板之间保护层垫块的留设,施工时由质量员仔细检查保护层垫块的间距,厚度与质量。1.4、屋面板砼浇筑前,提前做好施工准备工作,按工程量的需要,依次备足水泥、石、砂等需要量,保证砼连续一次浇筑完成,砼禁止在雨天施工。1.5、屋面板砼浇筑完毕,在砼初凝之后,终凝之前,待屋面板砼有七、八成干时,用木抹进行两次抹面,有效控制楼板砼的微裂缝。1.6、砼浇筑完1224小时后,砼表面开始泛白时开始洒水养护,养护时间不应少于14天,养护初期屋面不得上人。212 SBS防水卷材施工要点2.1 工
34、艺流程(热熔法施工):清理基层涂刷基层处理剂铺贴卷材附加层铺贴卷材热熔封边蓄水试验2.2 清理基层:施工前将验收合格的基层表面尘土、杂物清理干净。2.3 涂刷基层处理剂:高聚物改性沥青卷材施工,按产品说明书配套使用,基层处理剂是将氯丁橡胶沥青胶粘剂加人工业汽油稀释,搅拌均匀,用长把滚刷均匀涂刷于基层表面上,常温经过4h后,开始铺贴卷材。2.4 附加层施工:一般用热熔法使用改性沥青卷材施工防水层,在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层,附加的范围应符合设计和屋面工程技术规范的规定。2.5 铺贴卷材:卷材的层数、厚度应符合设计要求。多层铺设时接缝应错开。将改性沥青防水卷材剪成相应尺寸
35、,用原卷心卷好备用;铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处,喷枪距加热面300mm左右,经往返均匀加热,趁卷材的材面刚刚熔化时,将卷材向前滚铺、粘贴,搭接部位应满粘牢固,搭接宽度满粘法为80mm。2.6 热熔封边:将卷材搭接处用喷枪加热,趁热使二者粘结牢固,以边缘挤出沥青为度;末端收头用密封膏嵌填严密。213 屋面渗漏的防治措施3.1、防治屋面渗漏必须遵守下列二项基本原则(1)严格选用屋面防水材料,在选择防水材料时必须满足以下几个条件:A、严格按设计文件注明的防水材料品种、规格、性能的要求选用防水材料; B、使用前必须严格进行复试,合格后方可使用,严禁使用未经有关主管部门技术鉴定的材料
36、; C、选用的防水产品除产品合格证外,其使用说明必须具有耐久性 的使用期。(2)屋面防水工程必须由取得主管部门指定单位颁发的岗位证书的专业防水操作人员施工。在精心设计的同时实施精心施工,堵塞屋面中可能产生渗漏之处,特别是屋面容易产生渗漏的部位,以达到”无缝无孔”,消除渗漏的最终目的。3.2、屋面排水及落水口渗漏的预防措施(1)严格按屋顶平面图施工。在女儿墙四周弹出标高线,供找坡及落水口用。(2)找坡必须先拉线,做塌饼,坡度要按图纸要求,落水口标高应比周围标高低2030mm,卷材应按顺水方向搭接,不能有翘边。(3)落水口施工必须按详图施工,要求每层卷材均应贴到落水口杯内,并用沥青胶封严,不得漏贴
37、附加层。并做盛水试验,确保不渗漏。3.3、出屋面管道周壁渗漏的预防措施(1)出屋面管道补孔(包括穿层管补孔),必须由专人负责,不得由管道工补孔,以确保修补质量。(2)凿除预留四壁松动浮石,清除垃圾。(3)底模必须支撑牢固,以保证不漏浆、不下坠。(4)洒水湿润后浇20mm厚1:2水泥浆接浆,上浇C20细石混凝土后加微膨胀剂。要求浇筑密实。(5)隔天在其表面上用防水油膏嵌缝,然后用1:2水泥砂浆与屋面找平,并在管道周边做”馒头”,在”馒头”与管道之间宜填嵌密封材料再作防水处理。214 其它防水工程施工要点对所有的防水工程都必须严格按设计要求施工,仔细进行细部检查,并做24小时蓄水抗渗试验。4.1、
38、卫生间防水施工要点:(1)预留管道洞口应留成上大下小的”V”形洞口,以便后期嵌填施工更易确保质量。(2)楼板的地漏,管道大便器接口处应全数检查,用细石砼分两次浇灌密实,大便器接口处用石膏嵌实。管根用沥青麻丝或纤维布分层涂刷,并做成2的坡水流向地漏方可进行面料铺贴。(3)卫生间砖墙根部在清理基层后,浇筑300mm高C15素砼带,防止水流外渗。4.2、外墙防水工程施工要点:(1)外墙架子洞,临时予留洞等处,在内外墙装饰前必须用加膨胀剂的细石砼嵌补密实,并由专职质量员进行检查后,方可进入下道工序。(2)窗外框与墙体连接处,在粉刷前,施打专用防水、防渗泡沫剂,并经24小时渗水试验,确定不渗水后,方可进
39、行粉刷。(3)窗顶框与饰面连接时,抹灰要做实,迎水面一块饰面砖伸下一点,做成鹰嘴滴水。 7.3装饰工程7.3.5一般抹灰1.1 基层要求:在抹灰前,基体表面的灰尘、污垢、油渍等应事先清除干净,突出墙面部分应剔凿。砼梁柱与墙体间应用钢板网连接。1.2 门窗框与墙体的交接处必须用水泥砂浆加少量麻刀分层嵌塞密实,不得留有樘子缝。1.3 做好冲筋护角:每隔1.2-1.5m左右,用混合砂浆冲标筋;室内墙面的阳角和柱角、门窗洞口的阳角先用1:2水泥砂浆做护角,每边抹5cm。1.4 为保证内外墙、顶棚抹灰质量,抹灰面和砼接触面增设一道砼界面处理剂。1.5 混合砂浆六七成干后再进行面层抹灰,如底层砂浆过于干燥
40、必须先洒水湿润,再抹面层,用钢皮抹子两遍成活;面层纸筋灰厚度不得大于2mm。1.6 所有阴阳角分别用阳角抹子捋光,使阴阳角顺直,锋角一致,并做好保护。215 外墙涂料施工方案2.1材料2.1.1 涂料工程所用的涂料和半成品(包括施工现场配制的),应有品名、种类、颜色、制作时间、贮存有效期、使用说明和产品合格证。2.1.2 外墙涂料使用具有耐水性能的腻子,所用颜料应具有耐碱和耐光性能。2.1.3 所用腻子塑性和易冻性满足施工要求。2.1.3.1 适用于室内的腻子:(砼、抹灰表面) 聚醋酸乙烯乳液(即白乳胶) 1 滑面粉或大白粉 5(重量比) 2%羟甲基纤维素溶液 3.52.1.3.2 外墙、厕所
41、的腻子:(砼、抹灰面) 白乳胶 1 水泥 5(重量比) 水 12.2 工具:刷帚、铲刀、牛角锹、批板、托板、双梯、筛子、小铁桶、滚桶、砂皮等。2.3操作环境控制2.3.1作业条件涂料工程应在粉刷、门窗装修、各种装饰面、给排水管道、照明灯具底板等安装完成后进行。2.3.3基层要求:2.3.3.1 环境应洁净,通风良好。在大风、雨、雾、高温、太阳曝晒或寒冷天气,室外不宜施工。2.3.3.2 冬期施工,室内应在采暖条件下进行,溶剂型混色涂料不应低于5。2.4 施工操作工艺(以溶剂型薄涂料为例)2.4.1 外墙涂料:修补清扫填补缝隙、局部刮腻子磨平第一遍涂料第二遍涂料。2.4.3涂料的工作粘度或稠度,
42、必须加以控制,使其在涂料施工时不流坠,不显刷纹。施涂过程中不得任意稀释。2.4.2 外墙涂料工程分段进行,以分格缝、墙的阴角处等为分界线。2.4.3 外墙涂料工程,同一墙面应用同一批号的涂料,每遍涂料不宜施涂过厚;涂层应均匀,颜色一致。2.4.4 温度较高或局部遇明水的房间,用耐水性腻子和涂料。2.4.5 涂料应先做样板(样品或标准间),并经有关单位认可后,方可进行。2.5质量标准2.5.1 所有材料品种、颜色符合设计和选定样品要求。2.5.2 腻子或基层、面层和腻子粘结牢固,无脱皮,漏刷、露底皱皮等缺陷。2.5.3 表面洁净,颜色一致,无砂眼,无刷纹。不允许有流附、疙瘩、反碱、咬色或掉粉,起
43、皮等缺陷。2.5.4 装饰线、分色线平直拉5m通线偏差1mm。2.5.5 门窗、灯具等洁净。 2.6成品保护2.6.1 平顶上面的地面不能积水,以免渗漏,污染平顶涂料。2.6.2 搭拆架子,安装灯具、吊扇,要小心,防止碰坏天棚。2.6.3 涂料未干时不得沾污。22 楼地面工程一层铺花岗岩120厚磨光花岗岩石铺面,灌稀水泥浆檫缝2撒素水泥面330厚1;4干硬性水泥砂浆结合层4刷素水泥沙浆一道560厚C15混泥土6150厚3;7灰土垫层7素土夯实二二层地面现浇磨石面120厚1;2.5水泥磨石楼面磨光打蜡2素水泥浆接合层一道320厚1;3水泥砂浆找平层,上卧分格条三楼梯面层预制磨石楼面125厚预制水
44、磨石 铺面稀水泥浆檫缝2素水泥面330厚1;4干硬性水泥砂浆结合层第三章、 工程质量控制措施该工程作为公司重点工程,质量目标为确保合格。为了保证本工程的整体施工质量,各工序的质量达到合格,制订以下保证措施:31 质量责任制公司质量处落实人员,制订措施,具体负责整个工程的质量监督和质量检查,其职责范围为检查各项质量措施的实施,深入施工现场,以预防为主,认真做好对每道工序的质量复评,督促施工班组做好”自检,互检”,认真开展”班组质量管理活动”,参加技术交底、工序交底、质量大检查、质量事故处理;对不按图施工,违反操作规程,违反验收规范的班组和个人,要勒令停工,并进行纠正。由项目经理部主持编写本工程的施工组织设计,并落实人员对班组进行技术交底,督促班组质量自检,工序互检,参加质量检查,协助质安管理。选派有丰富施工实践以验的专职质量员,负责施工现场质量管理工作,对施工质量负责有直接监督把关的责任,并负责处理日常一般的质量事故。单位工程负责人负责整个工程施工的事前管理。贯彻质量规划和各种技术措施,负责主持各工序的复评工作;负责处理各种质量事故,严格按照施工规范和公司技术标准施工,对各工种班组的施工情况进行总结,并及时汇报施工质量情况。各工种班组长作为兼职质量员,应严格执行施工工艺和操作规程及验收规范,
