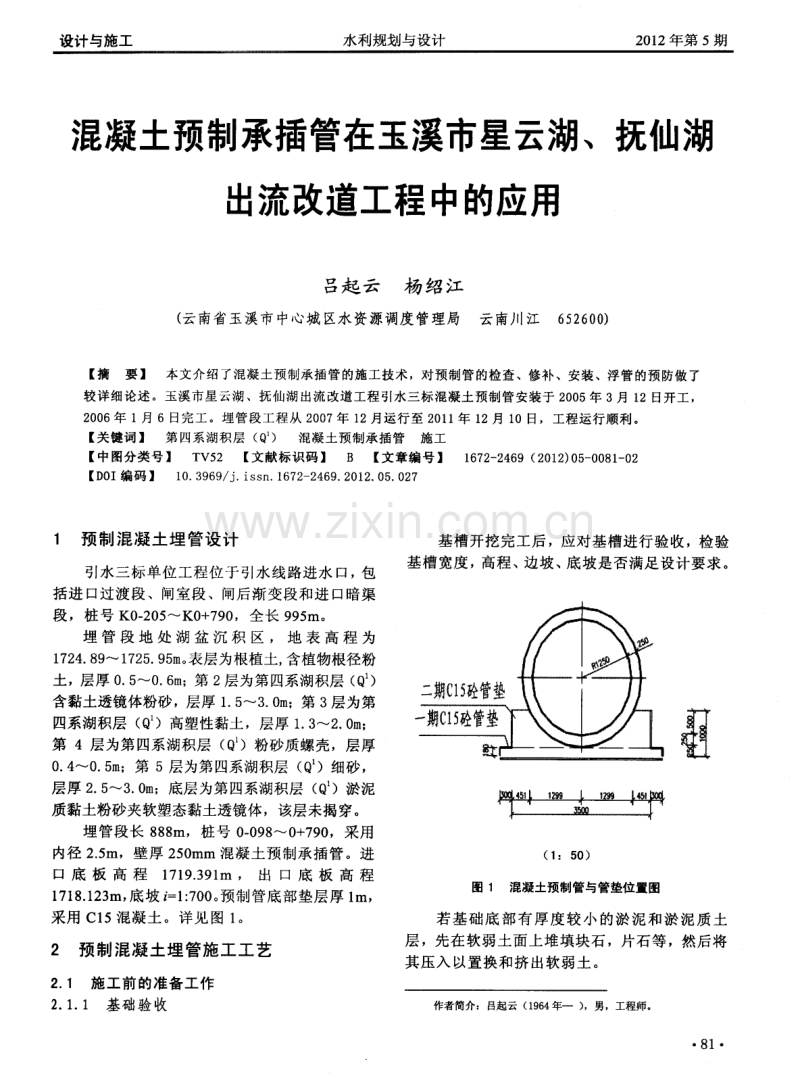

设计与施工 水利规划与设计 2 0 1 2年第 5期 混凝土预制承插管在玉溪市星云湖、抚仙湖 出流改道工程中的应用 吕起 云 杨 绍 江 ( 云南省玉溪市中心城 区水资源调度管理局 云南川 I 江 6 5 2 6 0 0 ) 【 摘 要 】 本文介绍了混凝土预制承插管的施工技术，对预制管的检查、修补、安装、浮管的预防做了 较详细论述。玉溪市星云湖、抚仙湖出流改道工程引水三标混凝土预制管安装于 2 0 0 5年 3月 1 2日开工， 2 0 0 6年 1月 6日完工。埋管段工程从 2 0 0 7年 1 2月运行至 2 0 1 1年 1 2月 1 O日，工程运行顺利 。 【 关 键词 】 第 四系 湖积 层 ( Q ) 混 凝土 预制 承 插管 施 工 【中图分类号】T V5 2 【 文献标识码 】 B 【 文章编号 】 1 6 7 2 2 4 6 9( 2 0 1 2 ) 0 5 0 0 8 1 0 2 【 D O I编码 】 1 0 3 9 6 9 j i s s n I 6 7 2 2 4 6 9 2 0 1 2 0 5 0 2 7 1 预制混凝土埋 管设计 引水三 标单位 工程位于 引水线路进 水 口， 包 括进 口过渡 段、闸室段 、闸后渐 变段和进 口暗渠 段 ，桩 号 K0 2 0 5 K0 + 7 9 0 ，全长 9 9 5 m。 埋 管 段 地 处 湖 盆 沉 积 区 ， 地 表 高 程 为 1 7 2 4 8 9 1 7 2 5 9 5 m 。 表层为根植土， 含植物根径粉 土，层厚 0 5 0 6 m ；第 2层为第四系湖积层 ( Q ) 含黏土透镜体粉砂 ，层厚 1 5 3 O m ；第 3 层 为第 四系湖积层 ( Q )高塑性黏土 ，层厚 1 3 2 O m ； 第 4层 为第 四系湖积层 ( Q )粉砂质螺壳 ，层厚 0 4 0 5 m ；第 5层为第四系湖积层 ( Q )细砂 ， 层厚 2 5 3 0 m ；底层为第 四系湖积层 ( Q )淤泥 质黏土粉砂夹 软塑态黏土透镜体 ，该层未揭穿。 埋 管段长 8 8 8 m，桩号 0 0 9 8 0 + 7 9 0 ，采用 内径 2 5 m，壁厚 2 5 0 mm混凝 土预制承插管 。进 口 底 板 高 程1 7 1 9 3 9 1 m ， 出 口 底 板 高 程 1 7 1 8 1 2 3 m， 底坡 i =1 ： 7 0 0 。 预制管底部垫层厚 l m， 采用 C1 5混凝土。详见图 1 。 2 预制混凝土埋管施工工艺 2 1 施工前 的准备工作 2 1 1 基础验收 基槽开挖完工后 ，应对基槽进行验收 ，检验 基槽 宽度 ， 高程 、 边 坡、底坡是否满足设计要求 。 (1 ： 5 0) 图 1 混凝土预制管与管垫位置图 若 基础 底 部有 厚度 较 小 的淤泥 和淤 泥质 土 层 ，先在 软弱土面上堆填块石 ，片石等 ，然后将 其压入 以置换和 挤 出软弱土 。 作者简介：吕起云 ( 1 9 6 4 年一) ，男，工程师。 81 设计与施工 水利规划与设计 2 0 1 2年第 5期 若基础底部软 基较 厚时 ， 可采用打木桩和块 石，将其压入 以置 换和挤 出软弱土 。 2 1 2 基槽 排水 检 查排 水设备 的数量和完好程度 ，是否能满 足施 工要求 ，若 不能满足施工要求 ，应 更换或添 置排 水设备 。 2 2预制混凝土管材 混凝土预制管每一节管长 2 m ，直径 2 5 0 0 m m ， 采用世界最先进 的芯模振动成 型设备、筋笼焊接 设备 、大 型 的混凝 土搅 拌设备 所构 成 的完整 工 艺 ， 为 引水三标段 混凝 土预 制管质量提供 了强有 力的技术保 障。 2 3 预制 混凝土管施 工方法 ( 1 )碎 石垫层 。基 础验收合格 后才能铺 设 碎石垫层 ，碎石垫层应采用 级配 良好的碎石 ，粒 径应控 制在 5 0 m m以下 ，不得含有植物残体 ，垃 圾等杂物 ，含泥量小于 5 。 铺 设垫层前应将边坡或基础表面 的浮土 、淤 泥 、杂 物等清除干净 。 采 用 手推 车配 合铁 皮滑 槽 从备料 场 装运 碎 石 至工作面 ，人工整平 ，然后用 打夯机夯 实，在 分层铺 设时 ，接 头应做成斜坡或阶梯形搭接 ，并 注 意充分捣实 。 ( 2 )进行 c l 5混凝土一期 的立模浇筑 。 ( 3 )待 c 1 5混凝土管垫 ( 一期) 达到设计强 度时进行放线测量确 定管道中轴线 。 ( 4 )检 查到现场管材 及接 口是 否符合质量 要求 ，质量合格 的方能下管至基槽 。 ( 5 )利用 2 5 t轮式起重机进行下管 ，下 至 槽位后使用 吊架搬运就位， 再由人工作精确的就 位调整，起重机距基坑边缘至少 1 0 m 。 ( 6 )管子就位后 ，复测水平 高程 ，再进 行 接 口处理 ，在管道接 口处安装止水橡胶 圈。接 头 处应 无错 位 、裂纹等 缺陷 。在止 水橡 胶圈安装过 程 中，安装方法及 工序按 生产 厂家规定的安装工 艺进 行 。 ( 7 )测量 仪器全程观测 安装 ，必 须在 C 2 0 混凝土预制管枕强度达到 2 0 O M P a 方可安装。 ( 8 )采用龙 门吊将混凝土预制管件联接安 装稳固 ， 检测管子接 口的密封 性是否达到设计要 求 ，否则必须进行处理 。 82 ( 9 )预制混 凝土管安装检 验合格 后 ，立模 浇筑二期混凝土 ，C 1 5混凝 土管垫 ( 二 期) 达到设 计抗压 强度后 ，方 能进行 土方 回填 。 3 预制混凝土管施工关键技术 ( 1 )预制 混凝土 管安装顺序一 般按水流方 向或 由低 到高进 行安装； ( 2 )在 管材下 到基槽 后 ，管道 安装前 ，认 真 检查管材 的承 口及 插 口( 特 别是插 口的止胶平 台) ，并用环氧 树脂砂 浆对损坏 较小 的部位进行 修补 ， 修 补后用砂轮或砂纸对承 口及插 口进行打 磨 ，使 之平顺 光滑 ； ( 3 )预制混凝 土管安装过程 中 ，先将 已安 装完 的最后一节管道承 口内部清理干净 ，采用龙 门吊将 即将安装 的管道平稳 吊起 ， 用湿 毛 巾将插 口擦洗干净 ，用肥皂水清洗橡胶 圈，把橡胶圈安 装在插 口边缘 ， 将所 安装 管道 的插 口对 准上一节 的管道承 口，并校 正所安装管道 管线的位 置后， 用手动葫芦将管道拉入 。拉入过程 中，用力逐渐 加大 。管道基本 上安装 到位后 ，松动葫芦，再拉 紧一次 ，使之完全 到位 。最后 ，轻微拨动管子 ， 精确校 正管子轴线和 高程 ； ( 4 )为防止地下水对 密封橡胶 圈的腐蚀 ， 延长橡胶 圈的使用 寿命 ， 管节外侧缝 隙设 2 c m的 水泥砂 和 5 c m的沥 青砂浆填筑 ； ( 5 ) 在有 地下水 的坑 槽 内或雨季安装管道 ， 当管道两端密封时，应加 强抽 排水工作 ，预 防浮 管破 坏 。 4 施工工期及完成情况 玉溪市星云湖 、 抚仙湖 出流 改道工程 引水三 标 ( 0 2 0 5 0 + 7 9 0 )混凝 土预制管安装 于 2 0 0 5 年 3月 l 2日开工，2 0 0 6年 1月 6日完 工。 实 际共完成混凝 土预制管安装 8 8 5 8 5 m ， C 1 5 混凝土管垫 1 9 5 6 m 。 ，C 2 0钢筋混凝土 3 4 4 7 m 。 ， 碎石垫层 7 1 4 m 。 5 工程运行情况 埋 管段工程从 2 0 0 7年 1 2月运行至 2 0 1 1年 1 2月 1 0日，除曾发现 4处浸水已进行修补外， 未发现其它 问题 ，工程运行顺利 。
