混凝土小型砌块墙体裂缝问题刍议.pdf

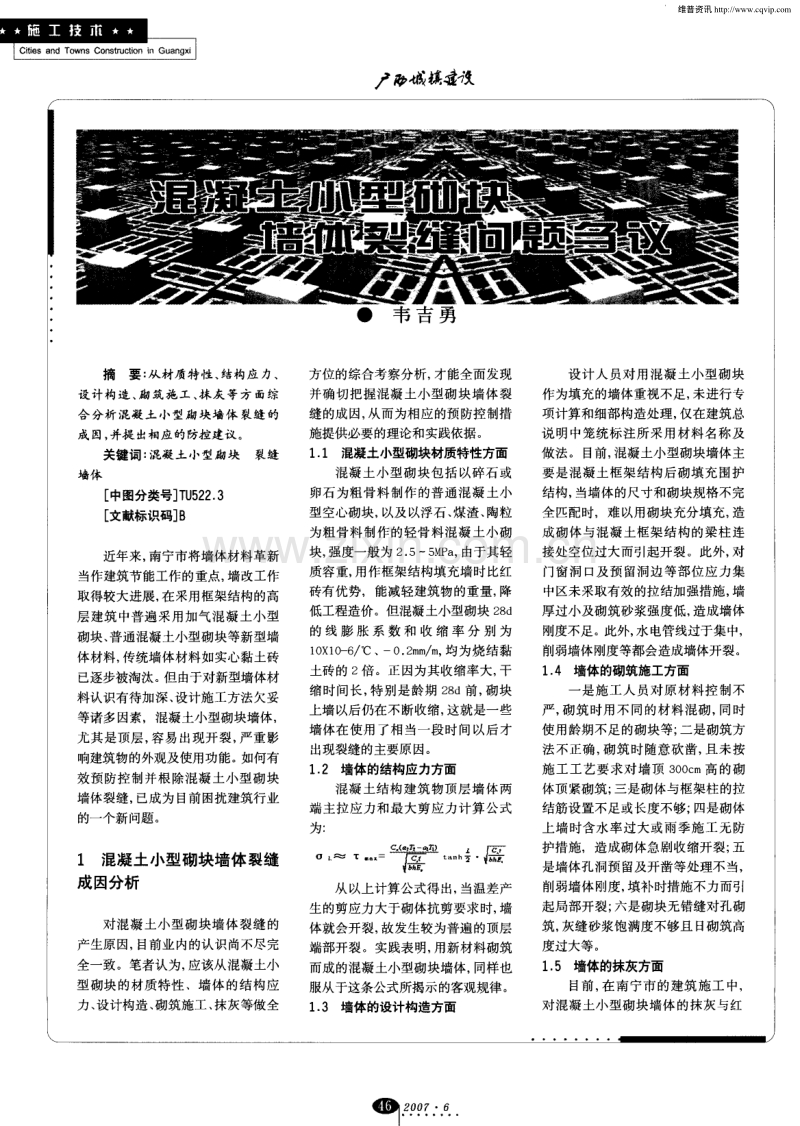

尸 城糖建设 摘要 ： 从材质特性、 结构应力、 设 计构造 、 砌 筑施 工 、 抹灰 等 方 面综 合 分析混凝 土 小型砌 块墙体 裂缝 的 成 因， 并提 出相应的防控 建议。 关键词： 混凝土小型砌块裂缝 墙体 [ 中图分类号] T U 5 2 2 ． 3 [ 文献标识码] 8 近年来， 南宁市将墙体材料革新 当作建筑节能工作的重点， 墙改工作 取得较大进展， 在采用框架结构的高 层建筑 中普遍采用加气混凝土小型 砌块、 普通混凝土小型砌块等新型墙 体材料， 传统墙体材料如实心黏土砖 已逐步被淘汰。 但由于对新型墙体材 料认识有待加深、 设计施工方法欠妥 等诸多因素，混凝土小型砌块墙体， 尤其是顶层， 容易出现开裂， 严重影 响建筑物的外观及使用功能。 如何有 效预防控制并根除混凝土小型砌块 墙体裂缝， 已成为目前困扰建筑行业 的一个新 问题 。 1 混凝土小型砌块墙体裂缝 成因分析 对混凝 土小型砌块墙体裂缝 的 产生原因， 目前业内的认识尚不尽完 全一致。笔者认为， 应该从混凝土小 型砌块的材质特性 、墙体的结构应 力、 设计构造、 砌筑施工、 抹灰等做全 ●韦 吉 勇 方位的综合考察分析， 才能全面发现 并确切把握混凝土小型砌块墙体裂 缝的成因， 从而为相应的预防控制措 施提供必要的理论和实践依据。 1 ． 1 混凝土小型砌块材质特性方面 混凝土小型砌块包括以碎石或 卵石为粗骨料制作的普通混凝土小 型空心砌块， 以及 以浮石、 煤渣、 陶粒 为粗骨料制作的轻骨料混凝 土小砌 块， 强度一般为 2 ． 5～ 5 M P a ， 由于其轻 质容重， 用作框架结构填充墙时比红 砖有优势，能减轻建筑物的重量， 降 低工程造价。但混凝土小型砌块 2 8 d 的 线 膨 胀 系 数 和 收 缩 率 分 别 为 l o x l o - 6 ／ o c、 一0 ． 2 m m ／ m ， 均为烧结黏 土砖的 2倍。正因为其收缩率大， 干 缩时间长， 特别是龄期 2 8 d前， 砌块 上墙以后仍在不断收缩， 这就是一些 墙体在 使用了相当一段时间以后才 出现裂缝的主要原因。 1 ． 2 墙体的结构应力方面 混凝土结构建筑物顶层墙体两 端主拉应力和最大剪应力计算公式 为： 一 一．一 一 曼 卑 三 璺 2． z[ z 一 鼯 i ’ ^ 南 E 从以上计算公式得出， 当温差产 生的剪应力大于砌体抗剪要求时， 墙 体就会开裂， 故发生较为普遍的顶层 端部开裂。实践表明， 用新材料砌筑 而成的混凝土小型砌块墙体， 同样也 服从于这条公式所揭示的客观规律。 1 ． 3 墙体的设计构造方面 设计人员对用混凝土小型砌块 作为填充的墙体重视不足， 未进行专 项计算和细部构造处理， 仅在建筑总 说明中笼统标注所采用材料名称及 做法。目前， 混凝土小型砌块墙体主 要是混凝土框架结构后砌填充围护 结构， 当墙体的尺寸和砌块规格不完 全匹配时，难以用砌块充分填充， 造 成砌体与混凝 土框架结构的梁柱连 接处空位过大而引起开裂。此外， 对 门窗洞 口及预留洞边等部位应力集 中区未采取有效的拉结加强措施， 墙 厚过小及砌筑砂浆强度低， 造成墙体 刚度不足。此外， 水电管线过于集中， 削弱墙体刚度等都会造成墙体开裂。 1 ． 4 墙体的砌筑施工方面 一 是施工人员对原材料控制不 严， 砌筑时用不 同的材料混砌， 同时 使用龄期不足的砌块等； 二是砌筑方 法不正确， 砌筑 时随意砍凿， 且未按 施工工艺要求对墙顶 3 0 0 c m高的砌 体顶紧砌筑； 三是砌体与框架柱的拉 结筋设置不足或长度不够； 四是砌体 上墙时含水率过大或雨季施工无防 护措施，造成砌体急剧收缩开裂； 五 是墙体孔洞预留及开凿等处理不当， 削弱墙体刚度， 填补时措施不力而引 起局部开裂； 六是砌块无错缝对孔砌 筑， 灰缝砂浆饱满度不够且 日砌筑高 度过大等 。 1 ． 5 墙体的抹灰方面 目前， 在南宁市的建筑施工 中， 对混凝土小型砌块墙体的抹灰与红 。 ． ． 维普资讯 城糖建设 砖墙面一样， 均在使用普通的水泥砂 浆或混合砂浆，面料为涂料或面砖。 当砌体特别是加气混凝土小型砌块 墙面基层处理不当时， 极易引起抹灰 层空鼓开裂甚至脱落。此外， 在不同 材料的连接处和开槽位置未进行必 要的防裂处理， 也加大了抹灰层出现 裂缝的出现几率。 2 混凝土小型砌块墙体裂缝 的预防和控制 如前所述， 造成混凝土小型砌块 墙体裂缝的因素是多方面的。 要预防 和控制这种裂缝现象， 便需要参建各 方通力合作， 从混凝土小型砌块原材 的制备、 养护， 到墙体的设计构造、 砌 筑施工、 批搪抹灰等方面， 积极采取 主动控制的手段，针对各种裂缝成 因， 精心组织、 精心设计 、 精心施工， 最大限度地减少墙体的开裂。 2 ． 1 对进场原材料质量的控制 ( 1 ) 所有进场的混凝土小型砌块 必须有出厂合格证， 其规格 、 强度等 级必须符合设计要求。 ( 2 ) 按要求对混凝土砌块原材每 检验批抽样检验合格。 ( 3 ) 龄期达不到 2 8 d的混凝土小 型砌块严禁使用。 ( 4 ) 断裂的混凝土小型砌块属于 废品， 对砌体抗压强度会产生不利影 响， 必须严禁使用。 ( 5 ) 混凝土小型砌块堆放 的场地 必须要求平整、 干燥， 排水通畅并有 效遮盖，堆置高度不宜超过 1 ． 6 m ， 并 不得着地堆放， 严禁翻斗卸车和随意 抛掷 。 ( 6 ) 除框架填充内墙， 住宅和其 他民用建筑内隔墙、 围墙可用合格等 级的材料外， 其他工程部位应使用不 得低于一等品等级的混凝土小型砌 块 。 ( 7 ) 砌筑砂浆的制备和性能应符 合《 混凝 土小 型 空 心砌 体砂 浆》 ( J L 8 6 0 — 2 0 0 0 ) 以及设计要求。 2 ． 2 对施工过程的控制 ( 1 ) 施工单位应编制混凝土小型 砌块墙体的专项施工方案， 并报经监 理机构审批。 ( 2 ) 按混凝土小型砌块墙体的专 项施工方案， 在施工前对作业人员进 行技术交底。 ( 3 ) 混凝土小型砌块一般不需淋 湿砌筑 。 只有当施工期间气候异常炎 热干燥且气温超过 3 0 ~C时， 方需在砌 筑前稍作喷水湿润。 ( 4 ) 正常 的施工条件下， 混凝土 小型砌块墙体 E t 砌筑高度应控制在 1 ． 4 m或一步脚手架高度内。 ( 5 ) 混凝土小型砌块必须底面朝 上反砌于墙上。 ( 6 ) 对设计规定或施工所需的孔 洞、 管道、 沟槽和预埋件等， 必须在砌 筑时预留或预埋， 不得在墙体上随意 凿槽打洞。 ( 7 ) 不能混砌黏土砖或其他不同 种类的墙体材料。 ( 8 ) 墙体施工段的分段位置宜设 在伸缩缝 、 沉降缝、 构造柱或门窗洞 口处， 相邻施工段的砌筑高差不得超 过一个楼层高度， 且不宜大于 4 m 。 2 ． 3 设计构造的技术措施 ( 1 ) 在顶层和底层窗台下砌体灰 缝中设置 3道 2 4焊接钢筋网片或 2 6钢筋； 或采取现浇混凝土配筋带 或窗台板， 灰缝钢筋或配筋带不少于 3 8并 应 伸 人 窗 间墙 内不 小 于 6 00 m m。 ( 2 ) 在墙体转角和纵横交接处沿 竖向设置拉结钢筋。对混凝土小型砌 块砌体拉结筋 的数量每 1 2 0 m m 厚不 少于 1 6 ，竖 向间距 不大于 5 0 0 m m ， 且拉结钢筋埋人砌体的长度及转角 墙 或交接墙 内侧算起 每边不 少于 60 0 mm。 ( 3 ) 填充墙与框架梁 、 柱的连接 除应满足有关规范外， 框架梁、 柱与 墙体间的缝隙应用钢丝网抹灰或耐 碱玻璃网聚合物砂浆加强带处理， 加 强带的宽度不宜小于 3 0 0 m m 。 ( 4 ) 在门窗洞口两侧不少于一个 洞 口中设置不少于 1 1 2钢筋， 钢筋 应在楼层梁或基础梁锚固， 并采用不 低于 C 2 0的? 昆 凝土灌实。 ( 5 ) 设计过程 中， 土建设计人员 与水电设计人员要加强协调， 将电气 管线竖向敷设于砌体芯孔中， 墙体孔 洞、 埋件等全部预留、 预埋。 3 结语 混凝土小型砌块墙体裂缝的出 现， 说到底也是一个内因及外因作用 的结果。 它之所以能对建筑物造成危 害， 是因为我们对它认识不透、 防范 不力所致。 只要我们真正了解了它的 成因， 就不难找到其有效防控的手段 和方法 。 参考文献 [ 1 ] 王铁 梦 ． 工 程结 构 裂缝控 制 [ M ] ．上 海 ：上 海科 学技 术 出版 社 ， 1 9 99 [ 2 ] G B 5 0 0 3 — 2 0 0 1 ， 砌体 结 构设 计规范[ S ] [ 3 ] 中 国建 筑标 准设 计研 究院 ． 全 国 民 用 建 筑 工 程 设 计 技 术 措 施—— 结构 [ M ] ． 北京： 中国计 划 出版 社 ， 2 0 0 3 [ 4 ] 金德 钧 ． 建 筑工程 施 工质 量 监督 ( 试 行本) [ M ] ． 北京 ： 中国建 筑工 业 出版 社 ， 2 0 01 ( 作 者 单 位： 南 宁 市 建 设T 程 质 t l - 监督 站 青 秀山 分 站， 广 西 南 宁 5 30 021 > ． 6 ． 维普资讯
