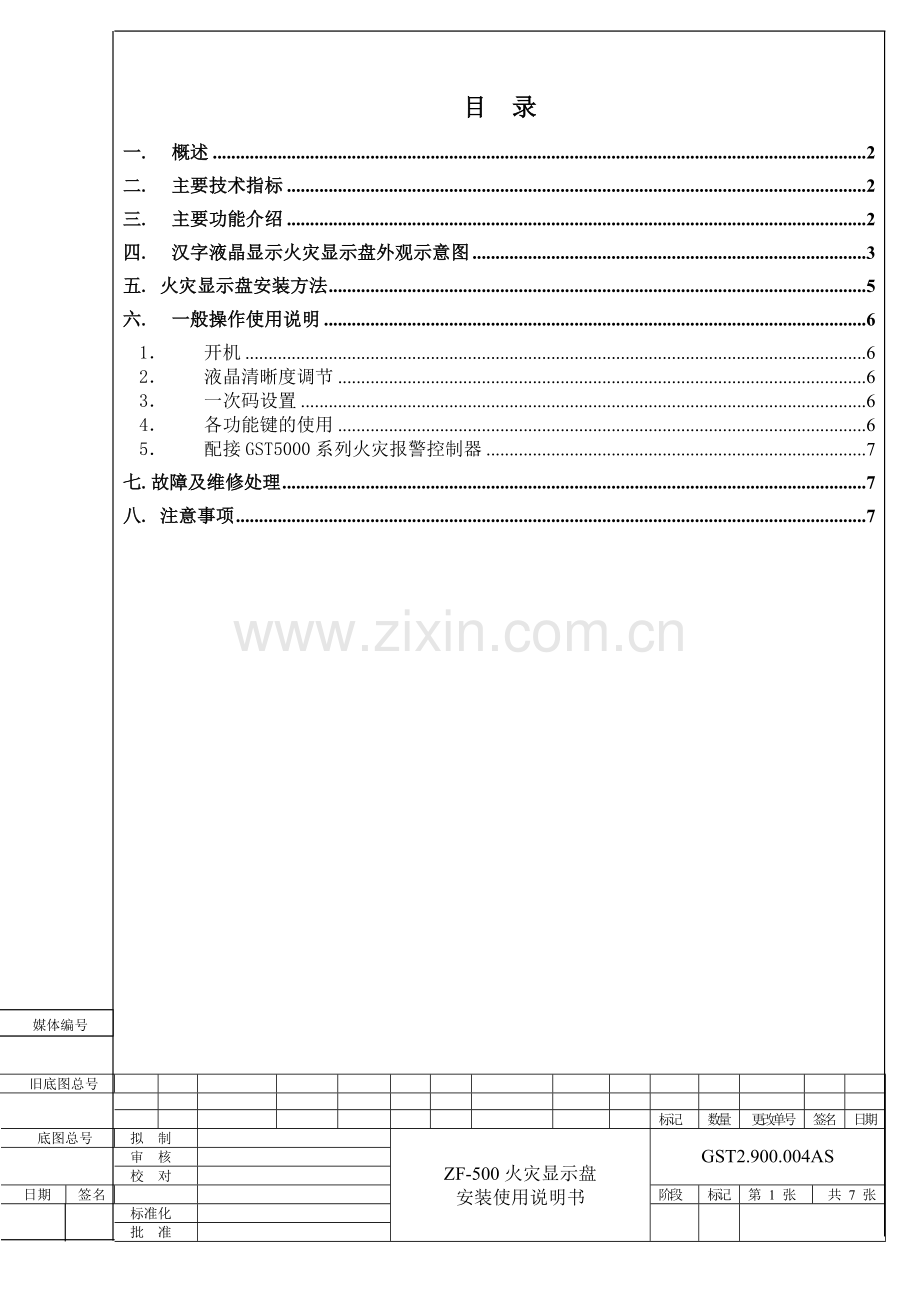

目 录
一. 概述 2
二. 主要技术指标 2
三. 主要功能介绍 2
四. 汉字液晶显示火灾显示盘外观示意图 3
五. 火灾显示盘安装方法 5
六. 一般操作使用说明 6
1． 开机 6
2． 液晶清晰度调节 6
3． 一次码设置 6
4． 各功能键的使用 6
5． 配接GST5000系列火灾报警控制器 7
七.故障及维修处理 7
八. 注意事项 7

媒体编号
旧底图总号

标记
数量
更改单号
签名
日期
底图总号
拟 制

ZF-500火灾显示盘
安装使用说明书

GST2.900.004AS
审 核

校 对

日期
签 名

阶段
标记
第 1 张
共 7 张
标准化

批 准

编号：
时间：2021年x月x日

书山有路勤为径，学海无涯苦作舟
页码：第6页 共6页

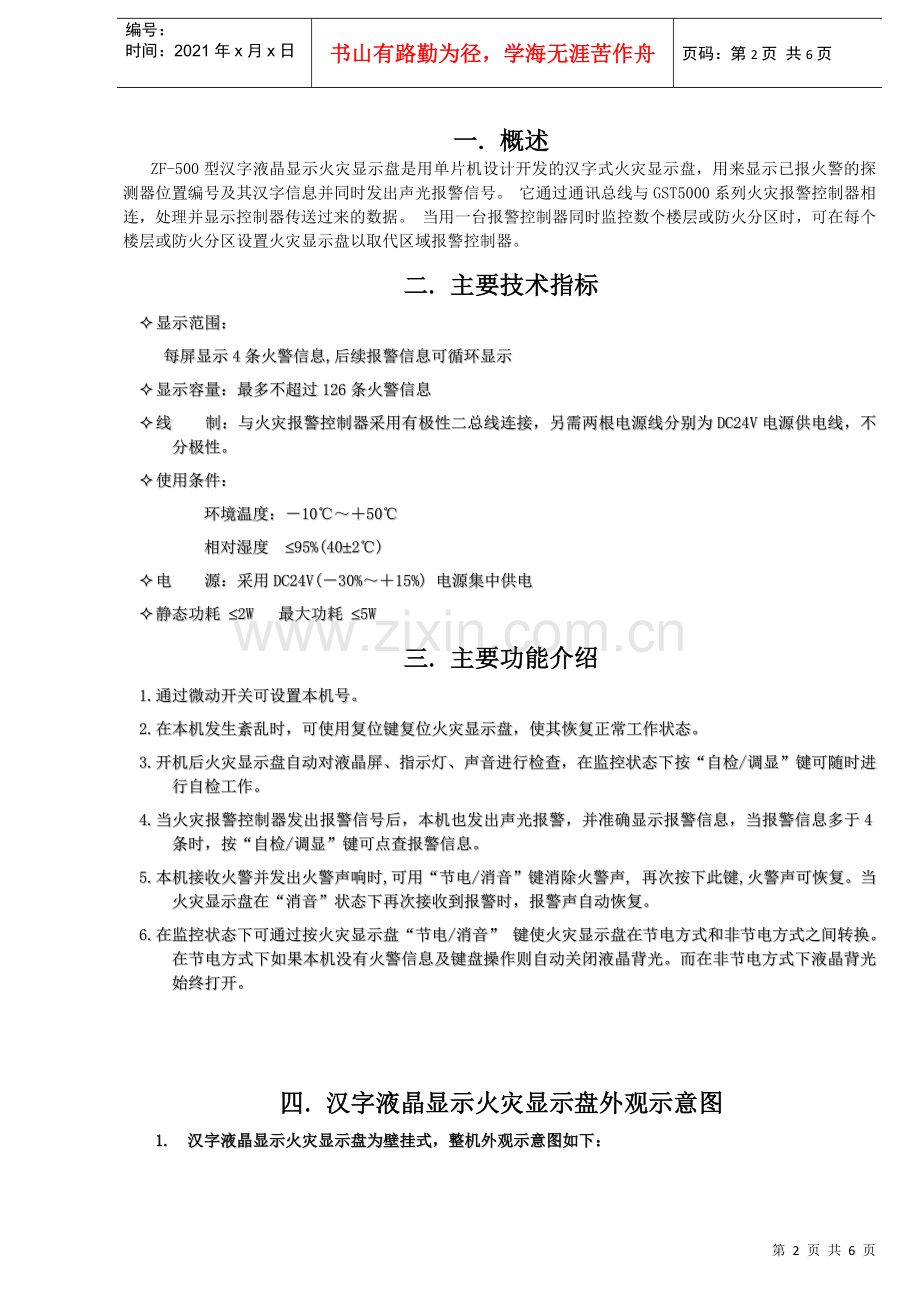

一. 概述
ZF-500型汉字液晶显示火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。 它通过通讯总线与GST5000系列火灾报警控制器相连，处理并显示控制器传送过来的数据。 当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。
二. 主要技术指标
² 显示范围：
每屏显示4条火警信息,后续报警信息可循环显示
² 显示容量：最多不超过126条火警信息
² 线 制：与火灾报警控制器采用有极性二总线连接，另需两根电源线分别为DC24V电源供电线，不分极性。
² 使用条件：
环境温度：－10℃～＋50℃
相对湿度 £95%(40±2℃)
² 电 源：采用DC24V(－30%～＋15%) 电源集中供电
² 静态功耗 £2W 最大功耗 £5W
三. 主要功能介绍
1. 通过微动开关可设置本机号。
2. 在本机发生紊乱时，可使用复位键复位火灾显示盘，使其恢复正常工作状态。
3. 开机后火灾显示盘自动对液晶屏、指示灯、声音进行检查，在监控状态下按“自检/调显”键可随时进行自检工作。
4. 当火灾报警控制器发出报警信号后，本机也发出声光报警，并准确显示报警信息，当报警信息多于4条时，按“自检/调显”键可点查报警信息。
5. 本机接收火警并发出火警声响时,可用“节电/消音”键消除火警声, 再次按下此键,火警声可恢复。当火灾显示盘在“消音”状态下再次接收到报警时，报警声自动恢复。
6. 在监控状态下可通过按火灾显示盘“节电/消音” 键使火灾显示盘在节电方式和非节电方式之间转换。在节电方式下如果本机没有火警信息及键盘操作则自动关闭液晶背光。而在非节电方式下液晶背光始终打开。

四. 汉字液晶显示火灾显示盘外观示意图
1. 汉字液晶显示火灾显示盘为壁挂式，整机外观示意图如下：

图1汉字液晶显示火灾显示盘外观示意图
2. 汉字液晶显示火灾显示盘面板示意图：

图2 汉字液晶显示火灾显示盘面板示意图
“自检/调显”键： 在监控状态下，此键功能为“自检”；在报警状态下，此键功能为“调显”;
“节电/消音”键：在监控状态下，此键功能为 “节电”控制；在报警状态下，此键功能为“消音”。

图3 汉字液晶显示火灾显示盘对外端子示意图

图4 汉字液晶显示火灾显示盘操作键示意图
将火灾显示盘顶部的机壳盖打开，可对复位键、设一次码开关、液晶清晰度调节电位器以及电源开关进行操作。

五. 火灾显示盘安装方法
ZF-500型汉字液晶显示火灾显示盘分底座及显示盘二部分，采用壁挂式安装，外接线路可直接与显示盘的底座连接，其安装底座示意图如下：

5 安装底座示意图
1. 固定底座：
（1） 在需安装ZF-500型汉字液晶显示火灾显示盘的墙壁相应位置处打两个f8的孔，要 求两孔中心距离为166mm。
（2） 在孔内塞入f8的塑料涨套。
（3） 将底座置于墙上，用1½英寸的木螺丝加垫圈后从底座的安装孔处穿出，固定在墙上孔内的塑料涨套内。
2. 连线：将由墙内接线盒里引出的导线及火灾显示盘上的连线，分别按照拔插端子旁端子标签的标注连接在拔插端子上。其中,成对的内、外端子(如内A,外A)在电气上是连接的。端子上标“内”的接火灾显示盘上的对应端子；端子上标“外”的接接线盒内对应的连接线。DC24V电源线无极性要求。
3. 固定火灾显示盘：将火灾显示盘背面的三个孔对准底座相应的部位，并沿垂直于墙壁的方向用力按压火灾显示盘，同时将火灾显示盘向下滑动至底座上面的两个小钩弹起。
4. 检验安装是否牢固。
5. 安装示意图见图6。
布线要求：通讯二总线A、B采用RVVP－2 x 1.0mm2 屏蔽线，屏蔽层与底座上“外地” 端子相接，DC24V电源供电二总线采用BV－2 x 4.0mm2线。

图6 火灾显示盘安装示意图
六. 一般操作使用说明
1． 开机
在消防室内打开为火灾显示盘供电的电源，然后现场打开火灾显示盘电源开关，火灾显示盘进入自检状态。自检完毕，进入监控状态，工作指示灯亮。
2． 液晶清晰度调节
如液晶显示不清晰,可将火灾显示盘顶部的机壳盖打开,通过调节液晶清晰度调节电位器使液晶显示清晰。
3． 一次码设置
根据工程需要可通过微动开关S2对系统进行设置，方法如下：
按住S2 键并复位火灾显示盘,等自检结束后, 液晶屏显示的 火灾示盘号会逐渐增大,直至放开S2 键, 此时显示的火灾示盘号就是火灾显示盘的一次码。
注：1.火灾显示盘一次码的范围是1-64, 当火灾示盘号增大到64后,则返回到1。
2.当一次码是两位数时，液晶屏显示的是两位数，当一次码是一位数时，为了保持显示一致，液晶屏显示的是一位数后加“.”。

4． 各功能键的使用
1. 在监控状态下，按下“自检/调显”键，火灾显示盘自动对各种显示器件进行检查；在火警状态下，当火警数多于4个时，按下“自检/调显”键，可中止火警的循环显示状态并按报警顺序点查报警情况。
2. 在监控状态下， 按下“节电/消音”键，火灾显示盘进入非节电方式状态。启机默认为节电方式；在火警状态下，按下“节电/消音”键，可消除报警声音, 再按此键报警声恢复。当火灾显示盘在“消音”状态下再次接收到报警时，报警声自动恢复。
5． 配接GST5000系列火灾报警控制器
² 若需查看本机号及本机工作方式，应在正常状态下按"自检"键，液晶屏上即显示本机号及本机工作方式。每台火灾显示盘的工作方式是通过在GST5000系列报警控制器上定义其对应二次码实现的。二次码前两位为本机所属楼层号，取值为0～99；第三位为楼号，取值为0～9；第四位为工作方式控制位，取值为0～9。工作方式控制位含义如下：
0 所有火警信息均显示；
1 只显示本楼所有火警信息；
2 只显示本楼本层及上、下层所有火警信息；
3 只显示本楼本层所有火警信息；
4～9 无意义，保留字，禁用。
² 报警时， 显示探测器八位编码,其中前六位为探测器二次码，后两位为设备类型。（参见《JB-QG-GST5000火灾报警控制器（联动型）安装及使用说明书》）。
² 控制方式需在接入总线1分钟之后起作用, 这时可通过按“节电/消音”键,使液晶屏上信息刷新 ，此时显示的就是当前的工作方式。
七.故障及维修处理
当火灾显示盘与GST5000系列火灾报警控制器连接时，控制器开机后将对火灾显示盘进行注册（本机打开情况下），若控制器能将本机注册上，表明控制器与火灾显示盘间通讯正常；若控制器未能将本机注册上，表明本机与控制器通讯不正常，可能是火灾显示盘与控制器间的通讯二总线极性接错，此外通讯二总线线路未按要求穿线或是与强电线路穿入同一管内， 均有可能有此现象发生。
当以上问题解决后，正常情况下本机工作指示灯应有规律的在一段时间内闪动一次，这表明报警器与火灾显示盘间的信息交换是正常的。
八. 注意事项
1. 在开机前必须检查线路有无问题，如短路、开路、错接等。
2. 火灾显示盘属于精密电子产品，需专人管理，严禁他人随意触动。
3. 严格做好值班记录。
我公司负责本产品的维修，发现问题及时和我公司维修部联系，用户不得自行开盖维修，否则后果自负。
