生物工程工厂设计复习试题一范文.doc

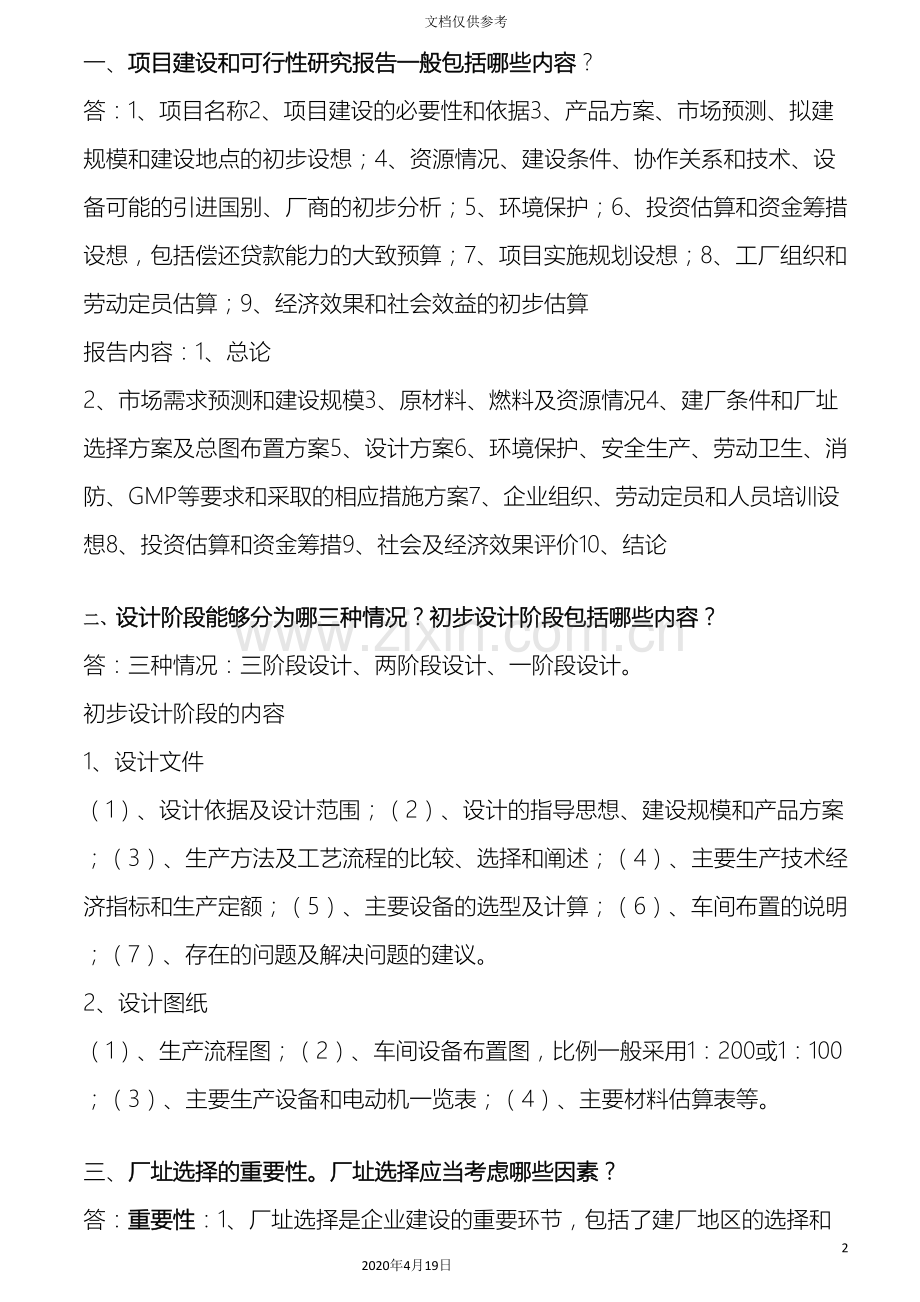

生物工程工厂设计复习试题一202020年4月19日文档仅供参考一、项目建设和可行性研究报告一般包括哪些内容？答：1、项目名称2、项目建设的必要性和依据3、产品方案、市场预测、拟建规模和建设地点的初步设想；4、资源情况、建设条件、协作关系和技术、设备可能的引进国别、厂商的初步分析；5、环境保护；6、投资估算和资金筹措设想，包括偿还贷款能力的大致预算；7、项目实施规划设想；8、工厂组织和劳动定员估算；9、经济效果和社会效益的初步估算报告内容：1、总论 2、市场需求预测和建设规模3、原材料、燃料及资源情况4、建厂条件和厂址选择方案及总图布置方案5、设计方案6、环境保护、安全生产、劳动卫生、消防、GMP等要求和采取的相应措施方案7、企业组织、劳动定员和人员培训设想8、投资估算和资金筹措9、社会及经济效果评价10、结论二、 设计阶段能够分为哪三种情况？初步设计阶段包括哪些内容？答：三种情况：三阶段设计、两阶段设计、一阶段设计。初步设计阶段的内容1、设计文件（1）、设计依据及设计范围；（2）、设计的指导思想、建设规模和产品方案；（3）、生产方法及工艺流程的比较、选择和阐述；（4）、主要生产技术经济指标和生产定额；（5）、主要设备的选型及计算；（6）、车间布置的说明；（7）、存在的问题及解决问题的建议。2、设计图纸（1）、生产流程图；（2）、车间设备布置图，比例一般采用1：200或1：100；（3）、主要生产设备和电动机一览表；（4）、主要材料估算表等。三、厂址选择的重要性。厂址选择应当考虑哪些因素？答：重要性：1、厂址选择是企业建设的重要环节，包括了建厂地区的选择和工厂场地位置的选择。2、厂址选择要根据建厂地区的自然环境、技术经济条件、行业特点综合考虑而定。厂址选择合理与否，将直接影响工厂前期的基建投资、建厂速度和企业后期的经济效益和社会效益。3、确定建厂地址是一项影响深远，具有高度科学性的包括政治、经济、技术的综合性工作，必须贯彻国家建设的各项方针政策，进行大量可行性研究，综合考虑各种因素的影响作用，采取极为慎重的态度，多方案比较论证，选出投资省、建设快、运营费低、具有最佳经济效益、环境效益和社会效益的厂址。考虑因素：1、自然条件：地理位置，地形、面积和地势，地质条件、气象条件、水文条件、环境卫生条件。2、技术经济条件：原料、辅料等供应条件，动力供应条件，交通运输条件，其它协作条件。3所在行业的特点。四、 厂址选择一般分为准备阶段、现场勘察与编写报告三个阶段，请简单介绍这三个阶段分别应当做些什么工作？答：准备阶段：1、人员准备 组建选厂工作组，由建设单位、设计院、勘察三个部门人员组成。2、技术准备 拟定选址工作计划，收集厂区自然条件、技术经济条件资料。现场勘察阶段：核实情况、落实条件、现场勘察并写出预选厂址地质勘察报告。报告编写阶段：在此阶段里，选厂工作组全体成员按工艺、总图、给排水、供电、供热、土建、结构、技经、地质、水文等13个专业类型，对前两阶段收集，勘察所实得的资料和技术数据进行系统整理，编写出厂址选择报告，供上级主管部门组织审批。五、 厂址方案比较时，国内外工程设计界长期研究有两种比较选择法即统计学法和方案比较法。请问什么是统计学法和方案比较法？答：统计学法：就是把厂址的诸项条件（不论是自然条件还是技术经济条件）当作影响因素，把欲要比较的厂址编号，然后对每一厂号厂址的每一个影响因素，逐一比较其优缺点，并打上等级分值，最后把诸因素比较的等级分阶段值进行统计，得出最佳厂号的选择结论。 方案比较法：就是以厂址自然条件为基础，以技术经济条件为主体，列出其中若干条件作为主要影响因素，形成厂址方案。然后对每一方案的优缺点进行比较，最后结合以往的选择厂址经验，得出最佳厂号的选择结论。 六、 地形图、等高线、凤玫瑰图答：地形图：用所谓等高线表示地势变化幅度的图形，称为地形图。她的使用需要掌握如下方法：1、地形图中所有山峰、低谷等统称为地形并附以符号表示；所有房屋、公路、道路、寺庙等统称为地物，也附以符号表示。2、地形图中必须标明方向，一般方向线箭头表示指向北方。3、地形图中注明比例尺（1/10000），能够用来计算图中的尺寸和面积。4、地形图中标注所选厂址的方位与地势变化形势，称为厂址地理位置图与地形图。等高线：是地面上同高度的各点连接成的封闭理想曲线。或者是设想的水平面与地势起伏的地面相交而成的封闭曲线。该曲线的弯曲形状随地面上高低形势而异。风玫瑰图：就是风向频率图。它是在直角坐标上绘制的。坐标原点表示厂址地点，坐标分成8个方向，表示有东、西、南、北、东南、东北、西南和西北的风吹向厂点。七、 发酵工厂总平面设计的基本内容、基本原则。答：总平面设计的基本内容： 1、平面布置设计 2、竖向布置图3、运输设计 4、管线综合布置 5、绿化美化布置基本原则： 1、总平面设计必须符合生产流程的要求。 2、总平面设计应当将占地面积较大的生产主厂房布置在厂区的中心地带，以便其它部门为其配合服务。 3、总平面设计应充分考虑地区主风向的影响，以此合理布置各建、构筑厂房及厂区位置。 4、总平面设计应将人流、货流通道分开，避免交叉。 5、总平面设计应遵从城市规划的要求。 6、总平面设计必须符合国家有关规范和规定。八、 发酵工厂的组成包括哪些内容？根据厂区的划分，这些组成一般分布在工厂的什么位置？内容：1、生产车间 2、辅助车间 3、动力车间 4、行管部门 5、绿化区域 6、道路等运输设施和各类地上、地下工程管网 7、三废治理 划分位置：1、主要生产车间建筑物应布置在生产区的中心地带，且地势平坦。2、辅助车间建筑物等的布置 应布置在厂后区。3、动力车间建筑物的布置能够大部集中布置在厂区的左侧或右侧，少量也布置在生产区内。4、行政管理和后勤部门建筑设施应集中在厂前区。九、 总平面水平向布置有区带式和周边式两种布置形式，这两种布置形式有何特点？总平面竖向布置有分离式和连续式布置两种形式，这两种形式有何特点？联合布置形式有何特点？答：区带式布置的特点：突出了主要生产车间的中心地带位置，全厂各区布置得比较协调合理，道路网布置井然有序，绿化区面积得以保证. 周边式布置的特点：其特点是厂房建筑沿周边，厂区无严格划分，生产集中，有利于车间管理联系,厂房顺街道直线布置，比较整齐美观。分离式布置形式的特点：各车间建筑彼此独立，无竖向拼合布置。建筑物间距较大，结构简单。防火安全，有良好的通风和充分的采光条件。还可减免粉尘、烟气、噪音及地震等对其它车间的影响。连续式布置形式的特点：相对地减少工厂占地面积，提高了产量；缩短生产工艺流程线及减少车间之间的运输费用和车间管理费用，车间联系方便。缺点是：建筑密度大，使通风采光或高温作业条件差；防火卫生要求高等。联合布置形式的特点：将水平向与竖向平面布置的优点协调结合，使得总平面布置既有明显的厂区划分，又使建、构筑物疏密合理；既有建筑物的悬殊标高，又有防火卫生和通风采光的妥善处理；既有先进的技术集中生产管理，又留有发展余地。十、厂区占地面积、建筑物占地面积、堆场、作业场占地面积、道路、散水坡、管线占地面积、建筑系数及其意义十、厂区占地面积、建筑物占地面积、堆场、作业场占地面积、道路、散水坡、管线占地面积、建筑系数及其意义答：厂区占地面积 A（m2）：就是指整个工厂的占地面积，包括生产区、厂前区、厂后区和两侧区。 A越大，说明地皮征用费和基本建设费高，反之则节约用地和基建投资费用。当然，单纯用A很难充分说明问题，因此，将生产规模G与占地面积A相比较，即用工厂生产强度q来说明问题就比较合适。 很显然，如果工厂生产的产品其销路没有问题的话，q越大，则工厂的经济效益就越高。 建、构筑物占地面积A1（m2）：建、构筑物占地面积是指建、构筑物底层轴线所包围的面积。此值的高低，说明建、构筑物数量多少与建筑结构的复杂程度，能够在一定程度上反映建筑费用的高低。堆场、作业场占地面积A2（m2）：A2是原材料、燃料及成品贮存作业所需要的场地面积。其值的高低与原材料、燃料等的进厂方式及贮存周期长短有密切关系。 集中进料、贮存周期长，A2就要求大，反之则A2小。无论无何，A2必须与主要生产能力相平衡。 道路、散水坡、管线占地面积A3（m2）：A3是指工厂建、构筑物群之间纵横通达的空场面积。其大小固然取决于建、构筑物占地面积A1的大小及其形状，同时还与这三种面积特性有关。 1、道路面积是全厂道路网的总占地面积。道路长度取决于全厂建、构筑物占地面积及其外缘形状，而道路宽度却取决于工厂规模及其规定的运输量（包括运入量和运出量）。 2、散水坡占地面积是建、构筑物底层外缘至道路边明沟，用以排放雨水的地带面积。 3、管线占地面积是各种技术管线由总平面图综合布置建筑设施与道路之间直埋地下或敷设地面上的地带面积，其大小主要取决于总平面布置形式。一般而言，集中式布置比分散式布置节省管线面积。管线占地面积过多，说明管材费及安装费较高，而且也将增加常年的输送动力消耗费，反之，过少，对安全防火、现场维修不利。 管线占地面积的技术经济性是否适宜，首先要求总平面紧凑布置，以控制管线长度，其次要求采取互利原则去布置综合管线。 建筑系数K1（%）：K1是建、构筑物与堆场、作业场占地面积之和占全厂占地面积的百分率。 K1=（A1+ A2）/A100% K1的高低说明厂内建、构筑物的密集程度。K1高说明厂内建筑密度高，相应的建筑费用就高，可能对防火卫生与通风采光不利；可是，车间之间联系方便，有利于生产技术管理，管线长度缩短，管材费和安装费及常年的输送费较低。反之则相反。因此，K1是权衡建筑投资费和操作管理费矛盾关系的技术经济性指标。在一定程度上较好的反映出工厂总平面设计的合理性和正确性。由于建筑投资费用是一次性投资，而操作管理费用是常年性的，因此，新建工厂的总平面设计往往追求较高的建筑系数，一般控制K1在35%50%为宜。十一、简述发酵工厂道路布置的形式及其道路规格答：有两种形式：一种是循环式布置，即道路为环绕厂房建、构筑物的闭合系统的道路网，并保证物流、人流的运输方便、安全和高效以及消防的要求。另一种是道路不兜环、各有分散终点的终端式布置，这种道路布置的特点是在终点段设置回车场，以便车辆调头。规格：道路的规模包括宽度、路面质量等，根据城市建设规定、工厂生产规模等而定。一般以城市型道路标准施工。路面采用沙石沥青浇注铺设，而且明沟排水，保持环境卫生。道路纵横贯通，其宽度依主干道、次干道、人行道和消防车道而异。主干道宽至6-9m，其它支干道为4-6m宽。十二、生产工艺流程设计一般经历哪三个阶段？生产方法选择的主要依据是什么？答：阶段：生产工艺流程示意图-生产工艺流程草图-生产工艺流程图生产方法的选择依据1、原料来源、种类和性质；2、产品的质量和规格；3、生产规模；4、技术水平；5、建厂地区的自然环境；6、经济合理性十三、工艺流程设计必须考虑哪些原则？答：1、保证产品质量符合国家标准，外销产品还必须满足销售地区的质量要求。 2、尽量采用成熟的、先进的技术和设备。努力提高原料利用率，提高劳动生产率，降低水、电、汽及其它能量消耗，降低生产成本，使工厂建成后能迅速投产，在短期内达到设计生产能力，并做到生产稳定、安全、可靠。 3、尽量减少“三废”排放，有完善的“三废”治理措施，以减少或消除对环境的污染，并做好“三废”的回收和综合利用。 4、确保安全生产，以保证人身和设备的安全。 5、生产过程尽量采用机械化和自动化，实现稳产、高产。十四、物料衡算、热量衡算、水衡算、耗冷量衡算、无菌空气压缩消耗量计算、抽真空量计算有什么意义？答：（一）、物料衡算的意义 P52 1、根据质量守恒定律进行物料平衡计算，能够求出引入和离开设备的物料各组分的成分、重量和体积，进而计算产品的原料消耗定额、每日或每年消耗量及成品、副产物、废物等排出物料量。2、在工厂建成投产后，同样可利用物料衡算，针对所用的生产工艺流程、车间或设备，利用可观测的数据去计算某些难于直接测定计量的参变量，从而实现对现行生产状况进行分析，找出薄弱环节，制定改进措施，提高生产效,从而提高企业的经济效益。 二、热量衡算的意义热量衡算的目的在于定量研究生产过程，为过程设计和操作最佳化提供依据。 热量衡算的意义 （1）、经过热量衡算，计算生产过程能耗定额指标。 （2）、热量衡算的数据是设备类型的选择及确定其尺寸、台数的依据。 （3）、热量衡算是组织和管理、生产、经济核算和最优化的基础。热量衡算的结果有助于工艺流程和设备的改进，达到节约能源、降低生产成本的目的。 三、水衡算的意义：1、发酵生产中，水是生化反应必不可少的物料。2、无论是原料的蒸煮、糖化或发酵等过程，都有最佳的原料或基质浓度范围，故加水量必须严格控制。3、水衡算与物料衡算、热量衡算等工艺计算以及设备的计算和选型、产品成本、技术经济等均有密切关系。4、发酵生产的废液排放量也与水的用量密切相关。 四、耗冷量计算的意义经过耗冷量的计算，结合冷冻工艺的要求，才能选定制冷系统类型和冷冻机的型号、规格，进而完成制冷系统设计。五、无菌压缩空气消耗量计算的意义：1、大多数微生物的生产、增殖都需要氧，代谢和产物的生物合成过程也往往有氧参加，特别是通气发酵生产，溶氧速率更显重要，有时甚至是发酵生产效率的制约因素；2、在需氧发酵生产中，要使发酵液保持一定的溶氧浓度，必须向反应系统通入大量无菌空气。但不同类型的发酵生产，适宜的溶氧浓度和好氧速率往往不一样；3、溶氧速率与反应器类型、通气速率、搅拌条件等有关；4、经过压缩空气用量的计算，可确定配套的空气压缩机的选型和台数，并进行空气过滤除菌系统的设计。六、抽真空量计算的意义：抽真空量广泛应用于发酵生产和其它化工生产过程中，例如真空过滤、真空蒸发、真空冷却、减压蒸馏、真空干燥、真空输送等过程；十五、发酵工厂所涉及的设备分为专业设备、通用设备和非标准设备，请问设备设计与选型应当遵循哪些原则？什么叫做专业设备的工艺设计？答：原则：1、保证工艺过程实施的安全可靠；2、经济上合理，技术上先进；3、投资省，耗材料少，加工方便，采购容易；4、运行费用低，水电汽消耗少；5、操作清洗方便，耐用易检修，备品配件供应可靠，减轻工人劳动强度，实施机械化和自动化方便；6、结构紧凑，尽量采用经过实践考验证明确实性能优良的设备；7、考虑生产波动与设备平衡，留有一定余量；8、考虑设备故障及检修的备用。设备结构的工艺设计，是将设备的主要辅助装置的工艺要求交代清楚，供制造加工和采购时取得资料依据。其内容包括：空气分布器、挡板、密封方式、搅拌器以及冷却管布置等。十六、简述通用设备选型的注意事项答：液体输送设备：1、泵的选型，首先应根据输送物料的特性和输送要求考虑，然后再根据输送流量、总扬程，并考虑泵的效率，选择具体型号；2、对于间歇操作泵选择时，注意在满足压头、耐腐蚀、防爆等方面要求的前提下，可把生产能力选得大些，尽可能快地将物料输送完，尽快腾出设备，节约人力；3、对于连续操作的泵，在考虑输送物料特性、压头、安全等方面要求的同时，则应选择流量高于工艺要求的泵，以便留有调节余地，保证生产均匀衡进行。气体输送设备：用于酵母培养和麦汁生产的设备主要是罗茨式和高压鼓风机；用于固体厚层通风培养、气流输送、气流干燥、气体输送的则是离心通风机。固体输送设备：1、如无特殊需要，应尽量选用机械提升设备，因其能耗，视不同类型，比气流输送要低3-10倍；2、皮带输送机、螺旋输送机，以水平输送为主，也能够有些升扬，但倾角不应大于20度，否则效率大大下降，甚至造成失误。十七、车间布置设计应当遵循哪些基本原则？请具体阐述。车间布置设计包括哪些内容？发酵工厂厂房外形一般有哪些形式？答：原则：1、满足生产工艺的要求；2、满足生产操作的要求；3、满足设备安装、检修的要求；4、满足厂房建筑的要求；5、满足节约建设投资的要求；6、满足安全、卫生和防腐蚀的要求；7、满足生产发展的要求内容：1、厂房的整体布置和轮廓设计；2、设备的排列和布置；3、车间附属工程设计；4、车间布置设计说明；5、车间布置设计的图纸；形式：长方形、L型、T型、E型和型等数种，其中以长方形最常采用。十八、设备露天化或半露天化布置对建筑有什么好处？哪些情况能够考虑设备露天化布置？答：好处：1、能够节约大量建筑面积，从而节约大量基本建设投资；2、节约土建施工工程量，从而加快基本建设进度；3、将有毒物质的设备、具有火灾、爆炸危险的设备露天化或版露天化，可节约厂房通风设备及动力，降低厂房防火、防爆等级，降低生产费用和厂房造价；4、对厂房的改建、扩建，增加灵活性。考虑：、生产中不需要经常看管的设备，辅助设备，气候对其影响较小的设备。 、需要大气来调节温度、湿度的设备。、不需要人工操作，高度自动化的设备。 、气候温暖，无酷暑或严寒的地区。十九、发酵工厂常见设备布置的要求答：二十、什么是柱网？有什么作用？答：柱网是指柱子的纵向和横向定位轴线垂直相交，在平面上排列所构成的网络线。用来表示厂房跨度和柱距。柱网的大小，是根据生产所需要的面积和技术经济比较等因素来确定的。二十一、在建筑设计中有两种采光标准即几何标准和采光系数标准，什么是几何标准？什么是采光系数标准？答：几何标准：采光系数：在室内给定平面上的一点，由直接或间接地接收来自假定和已知天空亮度分布的天空漫射光而产生的照度与同一时刻该天空半球在室外无遮挡水平面上产生的天空漫射光照度之比。 采光系数标准值（standard value of daylight factor）：室内和室外天然光临界照度时的采光系数值。二十二、发酵工厂建筑设计中，常见的楼梯有哪些？答：楼梯的形式有：单跑、双跑、三跑及双分、双合式楼梯。 楼梯一般设置在建筑物的出入口附近。大型厂房应设置两个楼梯，以保证车间内的交通方便和安全疏散。根据楼梯的使用情况可分主楼梯（宽度一般1500-1650mm，坡度30o，置于人流集中的厂房大门附近）、辅助楼梯（宽度一般1000-1200mm，坡度45o，位于厂房的两侧）和消防楼梯。 二十三、简述管道设计与布置的步骤答：1、选择管道材料；2、选择介质的流速；3、确定管径；4、确定管壁厚度；5、确定管道连接方式；6、选阀门和管件；7、选管道的热补偿器；8、绝热形式、绝热层厚度及保温材料的选择；9、管道布置；10、计算管道的阻力损失；11、选择管架及固定方式；12、确定管架跨度；13、选择管道固定用具；14、绘制管道图；15、编制材料汇总表；16、确定防腐措施等。二十四、公称直径、公称压力、管件答：公称直径：将管子和管道用的零件的直径加以标准化以后的标准直径，以Dg表示，其后附加公称直径的尺寸。公称压力：一般大于或等于实际工作的最大压力，以Pg表示，其后附加公称压力的数值。管件：管道中除管子以外，为满足工艺生产和安装检修等需要，还有许多其它构件，如短管、弯头、三通、异径管、法兰、盲板、阀门等，我们一般称这些构件为管路附件，简称管件。二十五、管道热补偿有哪些形式？答：（1）自然补偿：利用管道敷设时自然形成的转弯吸收热伸长量的称自然补偿，这个弯管段就称自然补偿器。管道设计时，尽量利用自然补偿，仅当其不知补偿热膨胀时，才采用其它补偿器。aL形补偿；b。Z形补偿。（2）补偿器补偿：有方形（门形）补偿器、波形补偿器、填料函补偿器二十六、简述发酵工厂管理布置的特点答：1、选择恰当的管材和阀门 能够防止污染，保证正常生产的重要环节；2、选择正确的管道连接；3、合理布置管道 a、尽量减少管道，一方面可节省投资，另一方面能够减少染菌的机会；b、要保证发酵罐罐体和有关管道都能够用蒸汽进行灭菌，即保证蒸汽能够达到所有需要灭菌的地方；c、各发酵罐的排气管不能因要节约管材，而互相连接在一条总管道上；d、要避免冷凝水排入已灭菌的发酵罐和空气过滤器中；e、在空气过滤器和发酵罐之间应装有单向阀，以免在压缩空气系统突然停气或发酵罐的压力高于过滤器时，将发酵罐倒压至过滤器，引起生产事故；f、蒸汽总管道应安装分水罐、减压阀和安全阀，以保证蒸汽的干燥及避免过高压力的蒸汽在灭菌时造成设备压损或爆炸事故。4、消灭管道死角：包括管道连接死角、种子罐放料管得死角、排气管的死角。二十七、简述车间管道布置设计的任务和原则答：任务：1、用管道把由车间布置固定下来的设备连接起来，使之形成一条完整连贯的生产工艺流程。2、保证生产流程的通畅顺利，在管道的布置和安装设计中，要考虑和满足一定的特殊技术要求。原则：1、首先应满足生产需要和工艺设备的要求，便于安装、检修和操作管理；2、尽可能使管线最短、阀件最少；3、车间内管道一般采用明线敷设，安装费用低，检修安装方便，操作人员容易掌握管道的排列和操作；4、车间内工艺管道布置普遍采用沿墙、楼板底或柱子的成排安装法，使管线成排成行平行直走，并协调各条管道的标高和平面坐标位置，力争共架敷设，使其空间小；5、管架标高应不影响车辆和人行交通，管底或管架梁底距行车道路面高度要大于4.5m，人行道要大于2.2m，车间次要通道最小净空高度为2m，管廊下通道的净空要大于3.2m，有泵时要大于4m；6、分层布置时，大管道管径、热介质管道、气体管道、保温管道和无腐蚀性管道在上；小管径、液体、不保温、冷介质和有腐蚀性介质管道在下；7、管道大的、常温的、支管少的、不常检修的和无腐蚀性介质的管道靠墙；管径小的，热力管道、常检修的支管多的和有腐蚀性介质管道靠外；8、管道穿过楼板、墙壁时，应预先留孔，穿过楼板或墙壁的管道，其法兰和焊口均不得位于楼板或墙壁之中；9、易堵塞管道在阀门前接上水管或压缩空气管；10、管道应避免经过电动机或配电板的上空，以及两者的邻近；11、输送腐蚀性介质管道的法兰不得位于通道上空，与其它介质管道并列时，应保持一定距离；12、阀门和就地仪表的安装高度应满足操作和检查的方便；13、室外架空管道的走向宜平行于厂区干道和建筑物；14、不锈钢管道不得与碳钢支架或管托架长期直接接触，以免形成腐蚀核心；15、一般的上下水管及废水管适用于埋地管得安装深度应在冰冻线以下。二十八、管道涂色有什么规定？答： 二十九、简述产品成本组成，什么叫变动成本、固定成本、投资回收期、投资利润率、劳动生产率、成本利润率、年销售收益比率、内部收益率？答：总成本费包括生产成本和期间成本两部分。生产成本包括直接工资成本、直接材料成本、制造费用以及其它费用，而期间费用包括管理费用、财务费用和销售费用。变动成本（Variable Costing）：是指成本总额随着业务量的增减变化而成正比例增减变化的成本。可是，其单位业务量的成本保持不变。在产品制造成本中，直接人工、直接材料都是典型的变动成本。固定成本（Fixed Cost）：是指成本总额在一定时期和一定业务量范围内，不受业务量增减变动影响而保持不变的成本。 投资回收期：是指从项目的投建之日起，用项目所得的净收益偿还原始投资所需要的年限。投资回收期分为静态投资回收期与动态投资回收期两种 投资利润率：是指项目的年利润总额与总投资的比率，计算公式为：投资利润率=年利润总额/总投资*100劳动生产率：是指劳动者在一定时期内创造的劳动成果与其相适应的劳动消耗量的比值。劳动生产率水平能够用同一劳动在单位时间内生产某种产品的数量来表示，单位时间内生产的产品数量越多，劳动生产率就越高；也能够用生产单位产品所耗费的劳动时间来表示，生产单位产品所需要的劳动时间越少，劳动生产率就越高。成本利润率：是反映企业投入产出水平的指标，能够综合衡量生产和销售产品的全部得与失的经济效果，为不断降低产品成本和提高成本利润率提供参考。成本利润率不但是反映企业生产、经营管理效果的重要指标，而且也是制定价格的重要依据。 成本利润率=利润/成本费用100% 年销售收益比率：年化收益率是指投资期限为一年所获的收益率。实际获得的收益计算公式为：本金年化收益率投资天数/365内部收益率：是指项目在整个计算期内各年净现金流量现值累计等于零时的折现率，它反映羡慕所占用资金的盈利率，是考察项目盈利能力的主要动态评价指标。三十、在初步设计阶段中，工艺设计图包括哪些内容？请具体说明答：初步设计阶段应完成的图样及表示内容为： 全厂总工艺流程图或物料平衡图：全厂主要流程及物料衡算结果； 物料流程图：车间（装置）的物料流程、物料平衡、设备特性、换热器的热量平衡等 ； 装置：设备采用联合布置形式，分类集中，大量露天布置，此时不构成车间形式，称之为“装置”。装置中能够再分区。 带控制点工艺流程图：车间（装置）或工段（分区）的工艺流程中的主辅管道、生产设备，自控仪表、管件、阀门的配置；设备布置图：车间（装置）或工段（分区）中生产设备、操作平台等的具体位置和安装情况。非定型关键设备总图：设备的主要结构形状、尺寸大小、技术特性等。三十一、简述初步设计和施工图设计阶段带控制点工艺流程图的区别，带控制点工艺流程图的视图内容包括哪些？答：区别：一、设备的表示：1、设备数量方面 在初步设计阶段，流程图所表示的设备，能够不包括备用的设备，以及同一系统中的同一型号、同一规格且同一作用的设备。但在施工图设计阶段，为了表示出所有系统中的全部设备，凡设计中所选用的一切工艺设备都要在流程图中反映出来。2、设备的轮廓 在初步设计阶段只对主要和关键的设备进行稍微详细的设计，而次要设备考虑比较粗略。而在施工图设计时，对次要设备也要周密设计，而且设备还有可能增减，或初定的结构型式可能还有变动，而且涉及到管道连接的具体化。3、设备位置 二、主辅管道表示 三、仪表控制表示 带控制点工艺流程图的视图内容包括：1、图形 将各设备的简单外形按工艺流程次序，展开在同一平面上，配以连接的主辅管线及管件、阀门、仪表控制点符号等。2、标注 注写设备位号及名称、管段编号、控制点代号、必要的尺寸、数据等。3、图例 代号、符号及其它标注的说明，有时还有设备位号的索引等。4、标题图 注写图名、图号、设计阶段等。三十二、设备布置图的视图内容包括哪些？简述不同设计阶段中的设备布置图答：内容：1、一组视图 表示厂房建筑的基本结构和设备在厂房内外的布置情况；2、尺寸及标注 在图形中注写与设备布置有关的尺寸和建筑轴线的编号、设备的位号、名称等；3、安装方位标 指示安装方位基准的图标；4、说明与附注 对设备安装布置有特殊要求的说明；5、设备一览表 列表填写设备位号、名称等；6、标题栏 注写图名、图号、比例、设计阶段等。简述：1、初步设计设备布置图，主要反映车间布置的总体情况，供有关部门讨论审查用，并作为进一步设计的依据。它与施工图设计设备布置图的主要区别是设备外形表示能够较简单，设备的安装方位不表示，设备管口等一律不予画出。2、施工设计设备布置图是设备安装就位的依据，要求准确表示全部设备、构筑物和平面和空间定位尺寸。它与初步设计设备布置图的主要区别是，清楚表示设备的安装方位和管口方位。图纸内容更详细、完善、准确，能完全用于指导车间设备的施工安装。
