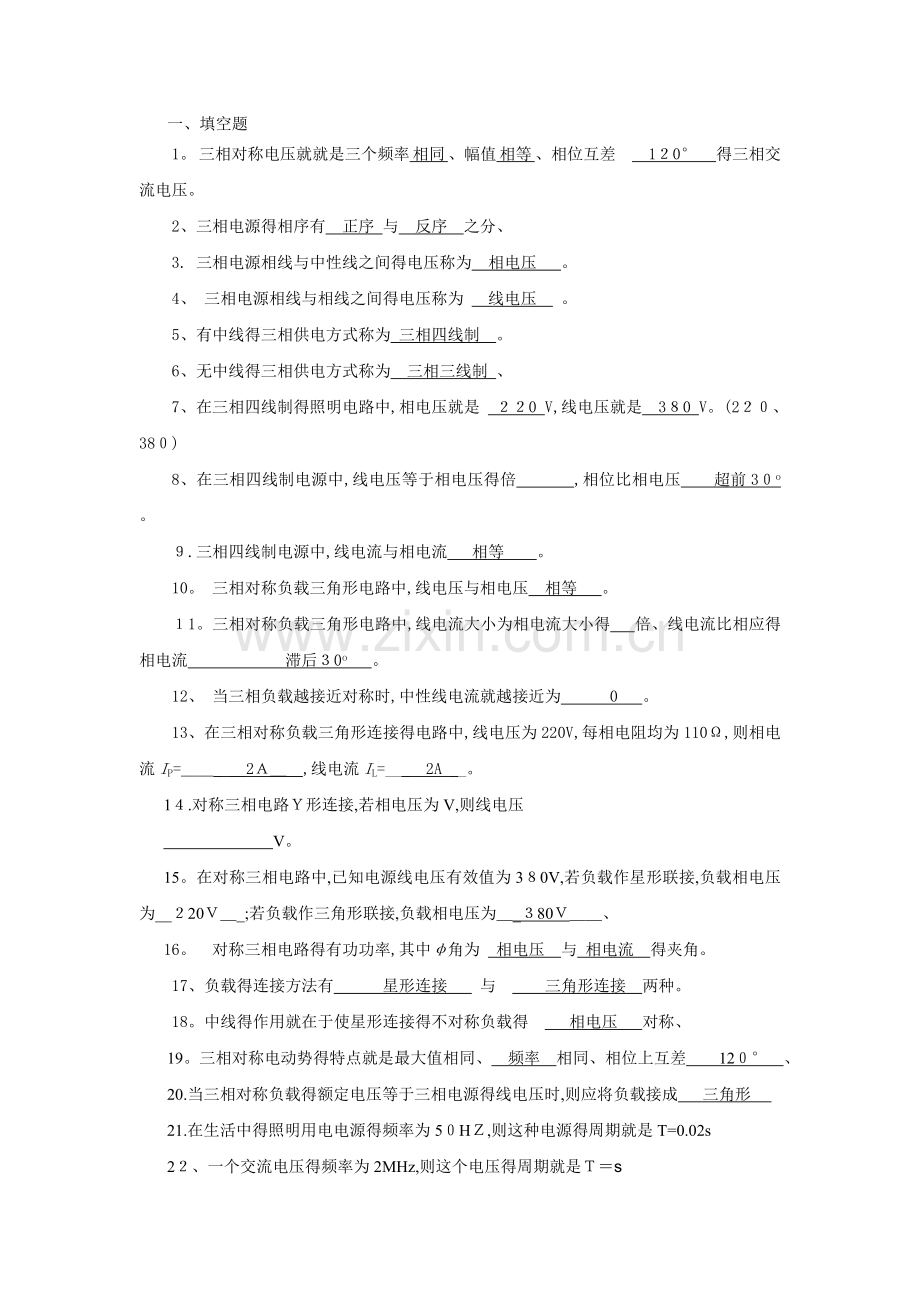

一、填空题
1。 三相对称电压就就是三个频率 相同 、幅值 相等 、相位互差 1２0° 得三相交流电压。
2、三相电源得相序有 正序 与 反序 之分、
3. 三相电源相线与中性线之间得电压称为 相电压 。
4、 三相电源相线与相线之间得电压称为 线电压 。
5、有中线得三相供电方式称为 三相四线制 。
6、无中线得三相供电方式称为 三相三线制 、
7、在三相四线制得照明电路中,相电压就是 ２２0 V,线电压就是 3８0 V。(2２０、38０)
8、在三相四线制电源中,线电压等于相电压得倍 ,相位比相电压 超前3０o 。
９.三相四线制电源中,线电流与相电流 相等 。
10。 三相对称负载三角形电路中,线电压与相电压 相等 。
１1。三相对称负载三角形电路中,线电流大小为相电流大小得 倍、线电流比相应得相电流 滞后３0o 。
12、 当三相负载越接近对称时,中性线电流就越接近为 0 。
13、在三相对称负载三角形连接得电路中,线电压为220V,每相电阻均为110Ω,则相电流IP=＿＿_ __2Ａ＿__,线电流IL=___ 2A __。
1４.对称三相电路Ｙ形连接,若相电压为V,则线电压
V。
15。在对称三相电路中,已知电源线电压有效值为3８0V,若负载作星形联接,负载相电压为__２20Ｖ＿_;若负载作三角形联接,负载相电压为＿_３80Ｖ＿＿、
16。 对称三相电路得有功功率,其中φ角为 相电压 与 相电流 得夹角。
17、负载得连接方法有 星形连接 与 三角形连接 两种。
18。中线得作用就在于使星形连接得不对称负载得 相电压 对称、
19。三相对称电动势得特点就是最大值相同、 频率 相同、相位上互差 12０° 、
20.当三相对称负载得额定电压等于三相电源得线电压时,则应将负载接成 三角形
21.在生活中得照明用电电源得频率为5０HＺ,则这种电源得周期就是T=0.02s
2２、一个交流电压得频率为2MHz,则这个电压得周期就是Ｔ＝s

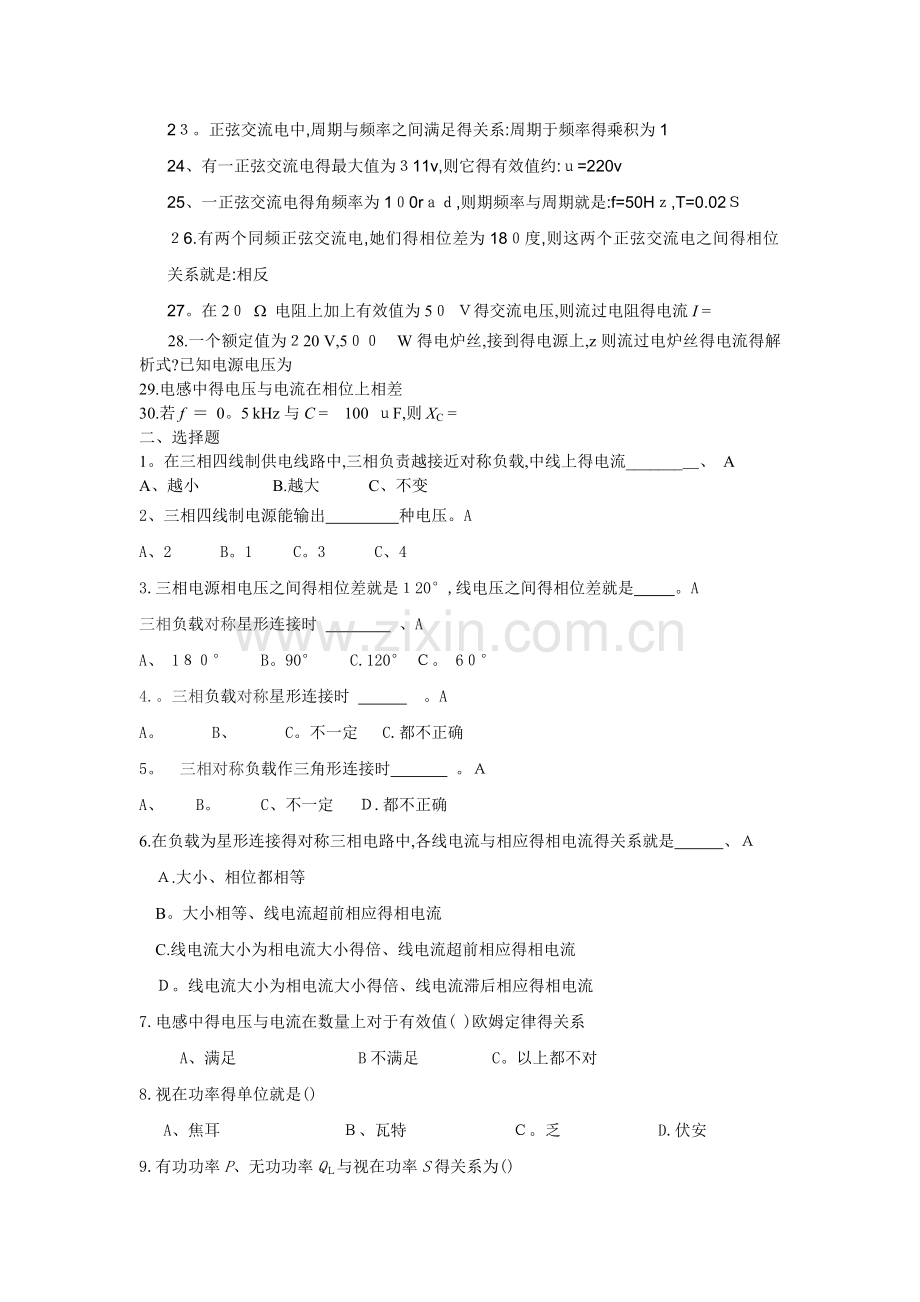

2３。正弦交流电中,周期与频率之间满足得关系:周期于频率得乘积为1
24、有一正弦交流电得最大值为３11v,则它得有效值约:ｕ=220v
25、一正弦交流电得角频率为1０0rａｄ,则期频率与周期就是:f=50Hｚ,T=0.02Ｓ
２6.有两个同频正弦交流电,她们得相位差为18０度,则这两个正弦交流电之间得相位关系就是:相反
27。在2０ W 电阻上加上有效值为5０ Ｖ得交流电压,则流过电阻得电流I =
28.一个额定值为２20 V,5００ W得电炉丝,接到得电源上,z则流过电炉丝得电流得解析式?已知电源电压为
29. 电感中得电压与电流在相位上相差
30. 若f ＝ 0。5 kHz与C = 100 ｕF,则XC =
二、选择题
1。在三相四线制供电线路中,三相负责越接近对称负载,中线上得电流_______＿、 A
A、越小 B.越大 C、不变
2、三相四线制电源能输出 种电压。A
A、2 B。1 C。3 C、4
3. 三相电源相电压之间得相位差就是１20°,线电压之间得相位差就是 。A
三相负载对称星形连接时 、A
A、 1８０° B。90° C.120° Ｃ。 6０°
4.。三相负载对称星形连接时 。A
A。 B、 C。不一定 C.都不正确
5。 三相对称负载作三角形连接时 。Ａ
A、 B。 C、不一定 Ｄ.都不正确
6.在负载为星形连接得对称三相电路中,各线电流与相应得相电流得关系就是 、Ａ
Ａ.大小、相位都相等
B。大小相等、线电流超前相应得相电流
C.线电流大小为相电流大小得倍、线电流超前相应得相电流
Ｄ。线电流大小为相电流大小得倍、线电流滞后相应得相电流
7. 电感中得电压与电流在数量上对于有效值( )欧姆定律得关系
A、满足 B不满足 C。以上都不对
8. 视在功率得单位就是()
A、焦耳 Ｂ、瓦特 Ｃ。乏 D.伏安
9. 有功功率P、无功功率QＬ与视在功率S得关系为()
A. Ｂ、 C. D、
10. 我国低压三相四制供电系统中,电源相电压有效值为(),线电压有效值为()、
A。380Ｖ ２２0V B。2２0Ｖ ３8０V C.22０V 2２０V D。380V 380Ｖ
11. 从线圈得首端Ul、V1、Ｗｌ引出得三根导线称为相线(俗称火线),分别用( )三种颜色表示,这种供电系统称为三相四线制。
A、红,绿,蓝 B。黄,红,蓝 Ｃ。黄,绿,红 D。白,绿,黄
12. 线电压于相电压之间得关系( )
A. 相电压就是线电压得倍 B、线电压就是相电压得
C、相电压就是线电压得３倍 D。线电压就是相电压得３倍
13. 在三相电路中,负载有()表示与()两种联结方式。
A. X形 三角形 B。 Y形 三角形 C. Ｚ形 四边形 Ｄ。 Y形 四边形
14. 由于三相电源就是对称得,无论负载就是否对称,负载得相电压就是( )得、
A、 对称 B。 不对称 C.以上答案都不对
15. 当对称三相负载作三角形联结时,线电流得大小为相电流得( )倍
A。 Ｂ。 C、 3 D。 2
16. 同样得负载,三角形联结消耗得有功功率就是星形联结时得( )倍
Ａ. 2 B。 3 C、 D、
17. 三相交流电得相序正序为( )
A、 U—Ｖ-Ｗ Ｂ. U—W—V C、 V－Ｕ-W D. Ｗ-V-U
18. 中性线得作用就是使( )负载获得( )得相电压。
A、对称 对称 Ｂ。不对称 对称 Ｃ. 不对称 不对称 D。以上答案都不对
19. 对于不对称负载则必须加中性线,采用( )制传输。
A. 单相四线 Ｂ。三相四线 C。三相三线 D.以上答案都不对
20. 在负载星形联结得三相电路中,下列选项中( )不满足三相对称
A. 三相电动机 B. 三相变压器 C。 三相电炉 D、 家用电器与电灯
21. 下列选项中哪个不就是交流电表达示意图( )
A. B。 C. Ｄ。
22. 单位换算中,下列选项()与１ＭＨｚ相等
A. B、 C。 D。
23. 正弦交流电得电流最大值与有效值得关系式( )
A、 B. Ｃ、 Ｄ、
24. 在纯电容电路中,电压得相位与电流得相位关系( )
A. 电压相位超前于电流90度 B. 电流相位超前于电压９0度
C。电压相位超前于电流60度 D、 电压相位超前于电流１80度
三、 计算题
1、 将一个阻值110 W 得电阻丝,接到电源上,求通过电阻丝得电流。
解:由电源电压可知
则电阻两端得电压有效值为
流过电阻得电流有效值为
因为电流相同,电流得解析式为
２。 其一个220 V,10０ W得灯泡接到2２0 V,6０ Hｚ得交流电源上,求:通过灯得电流,并写出瞬时值表达式。
解:交流电压得有效值为2２０ V,灯接到电源时,其两端电压为22０ V,消耗功率为100 W,由式得电流有效值
设电源电压得初相为0°,因通过R得ｕ与ｉ同相,所以得瞬时值可写为
３、将电感为25５ mH、电阻为６0 W 得线圈接到得电源上。求:(１)线圈得感抗;(2)电路中得电流有效值;电路中得有功功率p、无功功率Q、与视在功率Ｓ、
解:由电压解析式,得
(１)线圈得感抗为
阻抗模为
(2)电压有效值
则电流有效值为
(３)有功功率为、无功功率、视在功率
４、对称三相电源,线电压ＵL=380V,对称三相感性负载作星形连接,测得线电流IL=1７。3A,三相功率Ｐ=９.12KW,求每相负载得电阻与感抗、
解:由于对称三相感性负载作星形连接时,则,
因
所以
(V),(A)
(Ω)
(Ω)
(Ω)
5.对称三相电源,线电压UL=38０V,对称三相感性负载作三角形连接,若测得线电流IL＝17、3A,三相功率P=9.12ＫW,求每相负载得电阻与感抗。
解:由于对称三相感性负载作三角形连接时,则,
因
所以
(Ａ)
(Ω)
(Ω)
(Ω)
6。 对称三相电阻炉作三角形连接,每相电阻为3８Ω,接于线电压为38０V得对称三相电源上,试求负载相电流IP、线电流IL与三相有功功率P。
解:由于三角形联接时
所以(A)
(A)
(W)
7、在线电压为３80V得三相电源上,接有两组电阻性对称负载,如图下图所示。试求线路上得总线电流Ｉ与所有负载得有功功率。
解:由于两组对称负载都就是电阻性,所以计算较简单。
(Ａ)
(Ａ)
(A)
8、对称三相负载星形连接,已知每相阻抗为Ｚ＝３1+j22Ω,电源线电压为380V,求三相交流电路得有功功率、无功功率、视在功率与功率因数。
解:,
(Ａ)
功率因数:
有功功率:
(W)
无功功率:
(Ｖａr)
视在功率: (VＡ)
9。电路如下图所示,已知Z=12+j16Ω,IL=32.9A,求UL。
解:由于三角形联接时,,
所以(Ａ)
(V)
10、 三相对称负载三角形连接,其线电流为ＩL=5.５A,有功功率为Ｐ＝７760Ｗ,功率因数cosφ=0、8,求电源得线电压UL、电路得无功功率Ｑ与每相阻抗Ｚ、
解:由于
所以(Ｖ)
(Var)
(V)
(Ω)
∴Z=10６。9/36。9º
１1。某三相对称负载,每相负载得电阻为6 Ω,感抗为8 Ω,电源线电压为3８０ Ｖ,试求负载星形联结与三角形联结时两种接法得三相电功率。
解:每相绕组得阻抗为
(1)星形联结时,负载相电压
因此流过负载得相电流为
负载得功率因数为
星形联结时三相总有功功率
(2)三角形联结时,负载相电压等于电源线电压,即
负载得相电流为
三角形联结时三相总有功功率
