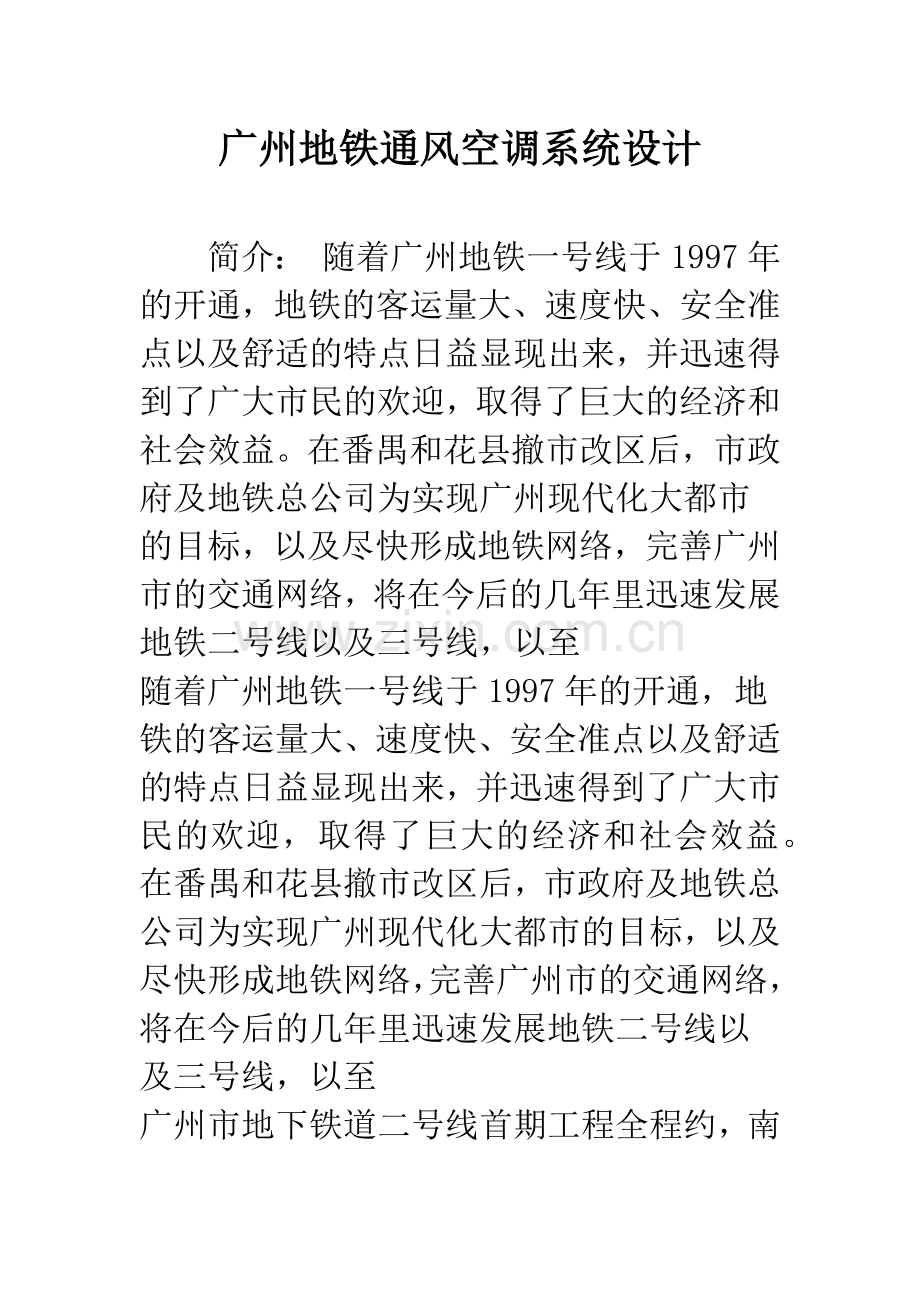

广州地铁通风空调系统设计.docx

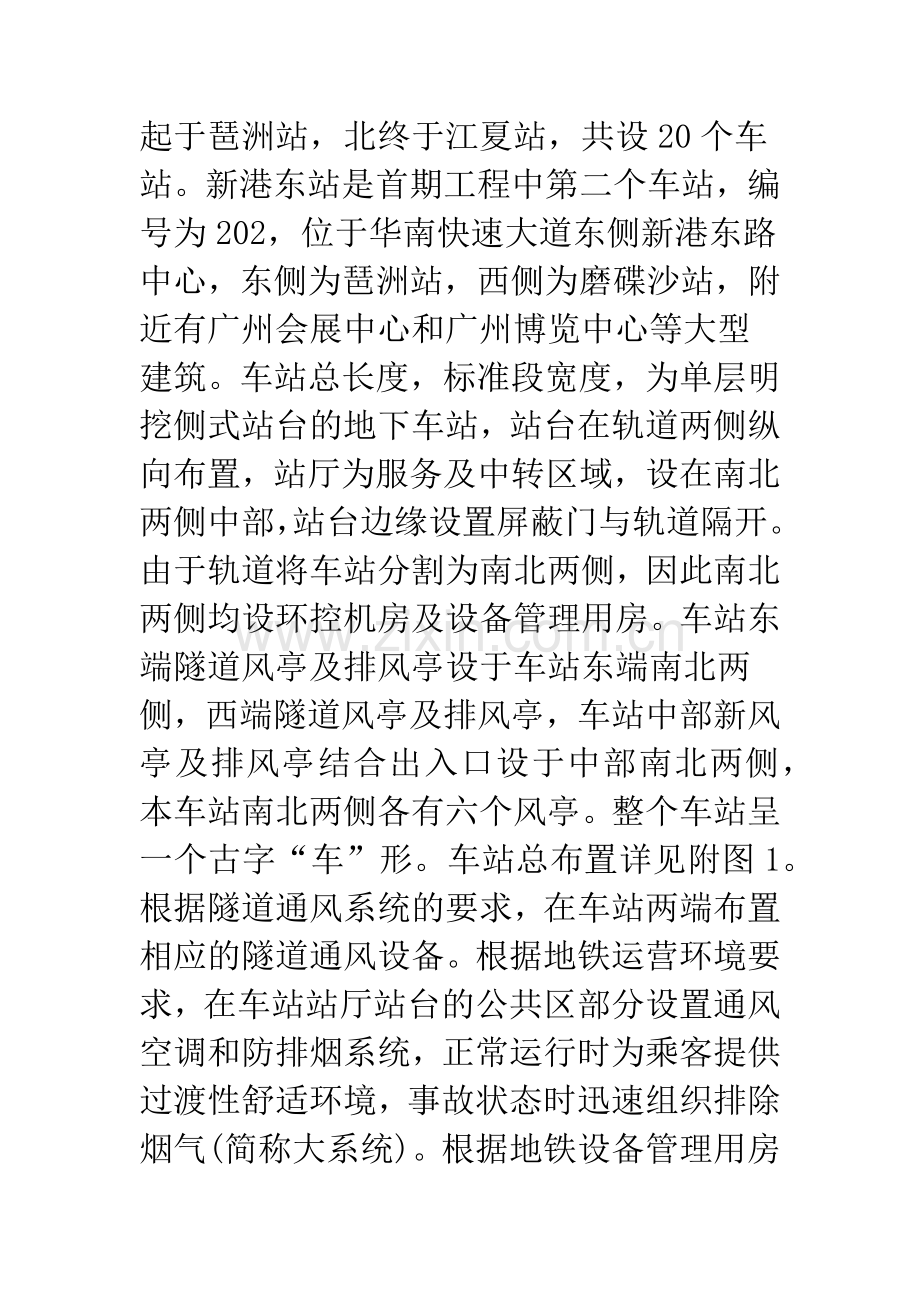

广州地铁通风空调系统设计简介： 随着广州地铁一号线于1997年的开通，地铁的客运量大、速度快、安全准点以及舒适的特点日益显现出来，并迅速得到了广大市民的欢迎，取得了巨大的经济和社会效益。在番禺和花县撤市改区后，市政府及地铁总公司为实现广州现代化大都市的目标，以及尽快形成地铁网络，完善广州市的交通网络，将在今后的几年里迅速发展地铁二号线以及三号线，以至随着广州地铁一号线于1997年的开通，地铁的客运量大、速度快、安全准点以及舒适的特点日益显现出来，并迅速得到了广大市民的欢迎，取得了巨大的经济和社会效益。在番禺和花县撤市改区后，市政府及地铁总公司为实现广州现代化大都市的目标，以及尽快形成地铁网络，完善广州市的交通网络，将在今后的几年里迅速发展地铁二号线以及三号线，以至广州市地下铁道二号线首期工程全程约，南起于琶洲站，北终于江夏站，共设20个车站。新港东站是首期工程中第二个车站，编号为202，位于华南快速大道东侧新港东路中心，东侧为琶洲站，西侧为磨碟沙站，附近有广州会展中心和广州博览中心等大型建筑。车站总长度，标准段宽度，为单层明挖侧式站台的地下车站，站台在轨道两侧纵向布置，站厅为服务及中转区域，设在南北两侧中部，站台边缘设置屏蔽门与轨道隔开。由于轨道将车站分割为南北两侧，因此南北两侧均设环控机房及设备管理用房。车站东端隧道风亭及排风亭设于车站东端南北两侧，西端隧道风亭及排风亭，车站中部新风亭及排风亭结合出入口设于中部南北两侧，本车站南北两侧各有六个风亭。整个车站呈一个古字“车”形。车站总布置详见附图1。根据隧道通风系统的要求，在车站两端布置相应的隧道通风设备。根据地铁运营环境要求，在车站站厅站台的公共区部分设置通风空调和防排烟系统，正常运行时为乘客提供过渡性舒适环境，事故状态时迅速组织排除烟气(简称大系统)。根据地铁设备管理用房的工艺要求和运营管理要求设置通风空调和防排烟系统，正常运行时为运营管理人员提供舒适的工作环境和为设备正常工作提供必需的运行环境，事故状态时迅速组织排除烟气(简称小系统)。地铁二号线采用集中供冷站负责向各车站提供冷冻水，全线设四个集中供冷站，新港东站由赤沙供冷站负责。各车站设计单位只负责本站内空调设计，集中供冷站由总体负责设计。二、车站室内外设计参数及设计原则车站通风空调系统按站台设置屏蔽门系统设计。地铁内发生火灾或事故时，通风空调系统为乘客和消防人员提供新鲜空气，迅速排除烟气、为乘客撤离现场创造条件。事故或火灾按区间隧道、站厅站台同时只有一处发生考虑。1.广州市地铁空调室外计算干球温度按地下铁道设计规范，应是近20年夏季地下铁道晚高峰负荷时平均每年不保证30h的干球温度。由于我国地铁工程起步较晚，这方面的气象资料不全，因此采用空调设计规范中历年平均每年不保证50h的干球温度为减1，为，相应的湿球温度为，都较空调设计规范中的规定低。2.地铁车站空调为舒适性空调，地铁二号线车站内室内设计参数：站厅集散厅采用，站台，相对湿度均为4565。需空调的管理，设备用房： t=27=4565只需通风的管理，设备用房：t35=4565区间隧道：正常运行：t35阻塞运行：t403.人员最小新风量：由于地铁工程为地下工程，空气质量较室外差，因此人员的新风量标准就显得尤为重要，按照地下铁道设计规范第条的规定，并考虑到广州市的具体情况，站厅站台空调季节采用每个乘客按不小于.m3/h.人，且新风量不小于系统总风量的；非空调季节每个乘客按不小于m3/h.人，且换气次数大于5次/h；设备管理用房人员新风量按不小于m3/h.人，且不小于系统总风量的0。4.各种噪声控制标准：正常运行时，站厅、站台公共区不大于70 dB；地面风亭白天70 d B，夜间55 d B；环控机房90d B；管理用房60d B。三、车站冷负荷计算由于采用屏蔽门系统，车站内公共区散热量已不含列车驱动设备发热量、列车空调设备及机械设备发热量，仅有站内人员散热量、照明及设备散热量、站台内外温差传热量、渗透风带入的热量。与一号线相比，少了列车和隧道活塞风对车站的影响，冷负荷大为减少，系统的复杂程度也随之下降。根据区间隧道通风系统要求，车站两端对应于每一条隧道设置一台可反风隧道风机和相应的风阀。风机风量为60m3/s，分别设置在东、西两端南北两侧的隧道通风机房内，采用卧式安装。根据系统要求隧道风机布置既可满足两端的两台隧道风机独立运行，又可以相互备用或同时向同一侧隧道送风或排风。在隧道风机旁留有有效面积不小于16m2的旁通道，保证正常运行时活塞风的进出。旁通道、隧道风机上设有组合式风阀，通过风阀的转换满足正常、阻塞、火灾工况的转换。四、车站设备管理用房通风空调系统五、车站水系统本站大系统的水系统归赤沙集中供冷站供冷范围，通过敷设在隧道中的冷冻水管输送冷冻水至车站大系统的未端设备，车站接管管径为DN125，车站内水系统采用异程式，在供水管上设置平衡阀和流量计以平衡管路阻力，调节流量。由于是集中供冷系统，为减少流量，降低投资，采用大温差系统，供回水温度为/。小系统的冷源结合中部南侧风亭设置两台135kW风冷整装式冷水机组，提供车站设备管理用房空调冷冻水。水管沿新风道进入车站环控机房内的冷冻水泵房，再分送至末端。冷冻水系统采用变流量系统，末端设备回水管上设电动二通阀，通过回风温度调节水量，在集水器和分水器间设置压差旁通阀调节水系统的压力。供回水温度为7/12.六、车站防排烟设计根据地下铁道设计规范第条的规定，每个防烟分区的建筑面积不超过750m2。车站站厅站台排烟量按防烟分区每分钟每平方米建筑面积1m3计算，排烟设备按同时排除二个防烟分区烟量配置。新港东站公共区南北两侧各有1500 m2,划分四个防烟分区，排烟设备风量为1500m3/min，乘以的安全系数，最后分别在南北两侧环控机房内各设一台排烟量为108000m3/s的排烟风机，该风机可在280高温下连续运转半小时。站厅的送风管上设置手动70防火阀，排风管上设置手动280防火阀。当站台层发生火灾时，送风停止，关闭回/排风机，开启排烟风机利用站台的回/排风管进行排烟，保证站台与出入口间的楼梯、扶梯内向下的迎面风速不小于/s，同时站台层的屏蔽门也打开，区间隧道风机或车站隧道风机开启协助排烟。一般车站设备管理用房火灾设计，在地下铁道设计规范中并未说明，最后参照高规中的规定：面积超过50m2,且人员较多，可燃物较多的房间需要排烟；长度超过20m的内走道需设排烟设备；卫生间、垃圾间等按不发生火灾进行设计。车站设备管理用房的第一类和第三类房间中面积未超过50m2，且人员和可燃物也不多的房间不需排烟，所以仅在各房间的送、排风支管上设置手动防火阀，火灾时易熔片熔断从而闸断风管；面积超过50m2的房间按每分钟每平方米建筑面积1m3计算排烟量。第二类房间由于是受“烟烙尽”气体消防系统保护，因而只排气而不需排烟；在所有这类房间的送、排风支管上均设置电动防火阀，火灾时，接受电信号关闭电动防火阀，停止所有送、排风系统，火灾扑灭后打开火灾房间的送、排风支管上电动防火阀的进行排毒。在喷洒和排毒时，同时也关闭其他未发生火灾房间的送、排风口，以防止毒气蔓延，并保证毒气尽快排清。长度超过20m的内走道设置专用排烟设备，排烟口距最不利排烟点不超过30米。七、车站控制模式设计通风空调系统控制由中央控制(OCC)、车站控制和就地控制三级组成。中央控制(OCC)在控制中心，是以中央监控网络和车站设备监控网络为基础的网络系统，对地铁二号线全线的通风及空调系统进行监控，向车站下达各种运行模式指令或执行预定运行模式。车站控制设置在车站控制室，对车站和所管辖区的各种通风空调设备进行监视，向中央控制系统传送信息，并执行中央控制室下达的各项命令。火灾发生和在控制中心授权的条件下，车站控制室作为车站指挥中心，根据实际情况将有关通风空调系统转入灾害模式运行。就地控制设置在各车站环控电控室，具有单台设备就地控制和模式控制功能，便于各设备及子系统调试、检查和维修。就地控制具有优先权；现场操作按钮设于设备旁便于操作处，满足单台设备的现场调试、检查和维修。八、结束语地铁工程是个庞大而复杂的工程，其有着较多与一般民用建筑不同的特点。广州地铁二号线又与一号线有着不同：首先，一号线采用开式设计，而二号线采用屏蔽门设计，因此车站冷负荷显着降低，设备减少，空间减少；其次，一号线空调采用各站设置冷冻站，而二号线采用集中供冷站，这样亦可减少每个车站的设备占用空间，同时由于集中设置，在沿线就不会出现一号线那样的许多冷却塔，影响城市景观，但由于广州市地处华南沿海炎热潮湿地区，地下水位较高，一个集中供冷站平均供应四个车站冷冻水，最远的车站距离有将近3公里，冷冻水管在隧道中一来一回约有7、8公里长，保温问题就显得特别突出，另外几个车站的冷冻水流量分配也存在一定的问题，这些都要在设计中予以高度的重视。笔者在参加两次地铁通风空调设计当中，最大的体会是：地铁工程是个庞大的系统工程，牵涉到的方方面面特别多，牵一发而动全局，协调工作必须做好，否则将会做很多的“无用功”；另外就是总体的安排要合理，不能出现现场施工混凝土都要浇注，而预埋的管线还未定位，因为设备未定，机电施工图未出的情况。以上是笔者在通风空调设计中一些认识，由于水平有限，不免有错误，请各位同行批评指正。
