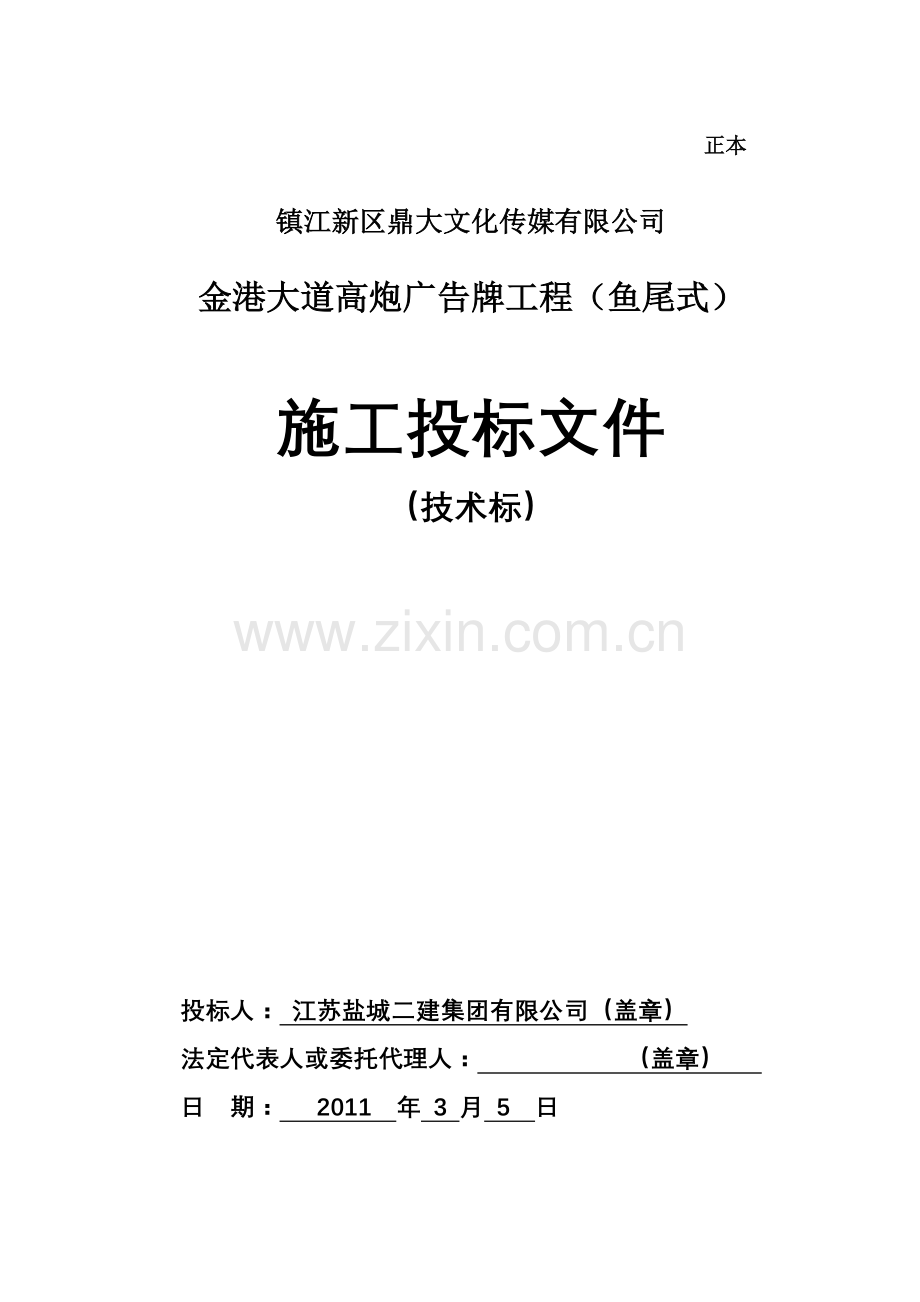

正本镇江新区鼎大文化传媒有限公司金港大道高炮广告牌工程（鱼尾式）施工投标文件（技术标）投标人： 江苏盐城二建集团有限公司（盖章）法定代表人或委托代理人： （盖章） 日 期： 2011 年 3 月 5 日目 录（一）、总体概述：施工组织总体设想、方案针对性及施工段划分； （二）、施工现场平面布置和临时设施、临时道路布置； （三）、项目管理班子的人员配备、素质及管理经验；（四）、各分部分项工程的施工方案及质量保证措施；（五）、关键施工技术、工艺及工程项目实施的重点、难点和解决方案；（六）、夏雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施；（七）、施工进度计划和各阶段进度的保证措施； （八）、新技术、新产品、新工艺、新材料应用。（九）、质量保证措施（十）、安全文明施工及环境保护措施；（十一）、劳动力安排计划及措施（十二）、主要材料、构件用量计划（十三）、主要机具使用计划（十四）、现场文明施工措施（十五）附图表一、总体概述：施工组织总体设想、方案针对性及施工段划分；1、编制目的及依据1.1、编制目的本施工组织设计编制的目的是：为金港大道高炮广告牌工程投标阶段，提供较为完整的纲领性技术文件，一旦我公司中标，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。1.2、编制内容本施工组织设计内容包括项目组织机构设置、施工部署、现场布置和管理、施工目标、施工进度计划安排、劳动力及机械设备配置、主要施工方案、方法、质量、安全和文明施工等自开工至竣工的全过程组织管理措施。1.3、编制依据1.3.1、金港大道高炮广告牌工程施工在招标文件；1.3.2、由江苏镇江建科建筑科学研究院有限公司设计的金港大道高炮广告牌工程施工图纸;1.3.3、我公司内部质量、安全、环境管理体系文件，公司标准及管理制度；1.3.4、我公司承建类似工程长期积累的施工经验；1.3.5、我公司各项资源配备以及本地区可利用资源和施工现场实际情况；1.3.6、本工程所涉及的主要国家或行业规范、规程、标准、图集等（不限于此）：钢结构工程施工质量验收规范（GB50205-2001）户外广告设施钢结构技术规程CECS148:2003；建筑钢结构焊接规程（JGJ81-91）钢结构高强度螺栓连接的设计、施工及验收规程（JGJ82-91）钢结构制作工艺规程（DBJ08-216-95）冷弯薄壁型钢结构技术规范（GBJ18-87）压型金属板设计施工规程（YBJ216-88）1.4、编制原则1.4.1、施工组织设计的编制紧紧围绕本工程的施工图纸、工程场地情况和工程的特点展开。1.4.2、施工组织设计的编制紧密结合我公司劳动力、机械设备、本公司拥有的周转料具及项目管理情况确定和编制。1.4.3、遵守、执行招标文件各条款的具体要求，确保实现业主的工期、安全、质量、环境保护和文明施工等各方面的工程目标。1.4.4、严格执行施工过程中涉及的相关规范、规程和技术标准。1.4.5、充分结合我公司以往同类工程的施工经验，使施工组织设计合理、可行、可靠。1.4.6、施工组织设计编制做到施工总体部署和分项工程施工组织相结合、重点工程和一般工程相结合、特殊技术和普通技术相结合，总体上使施工组织设计具有重点突出、内容全面、思路清晰的特点，施工组织设计计划内容按招标文件要求编制。1.4.7、施工组织设计内容要紧密联系、相互关联，组成一个可以全面指导工程的施工体系。2、工程概况2.1、工程名称：金港大道高炮广告牌工程（鱼尾式）2.2、建设单位：镇江新区鼎大文化传媒有限公司2.3、设计单位：江苏镇江建科科学研究院有限公司2.4、主要设计指标：2.4.1、本工程为户外落地式钢结构广告牌及基础工程，拟在镇江大港金港大道二侧兴建三个落地式钢结构广告牌，该高炮广告牌高18-24m，广告牌面积为6*18m2、7*21m2二种，基础以长江机械化基础工程的金港大道高炮广告牌岩土工程勘察报告2011-1-6为依据，以粉质粘土层为持力层。基本风压值为0.4KN/m2。2.4.2、结构基础采用C30、柱混凝土C30、混凝土垫层采用C10。2.4.3、基础采用人工挖孔桩，桩径1500，桩长5米。2.5、广告牌焊接技术参数：2.5.1、柱与横梁对焊缝要求为二级，全焊透。端板与柱、梁翼缘和腹板的连接焊缝为全熔透坡口焊。筒体焊接纵向焊缝须错开500mm；2.5.2、筒体不圆度小于3mm；2.5.3、筒体内侧剖口外侧接平对焊；高强螺栓采用扭剪型高强螺栓，面板处采用普通螺栓。2.5.4、抗剪钢板须按圆周长平均分布，并与加劲肋上下对应。3、工程特点分析3.1、工期紧：本工程业主要求要在40日历天完成全部工程，根据本工程的实际结合我公司的情况我司确定投标工期为32日历天。施工过程中必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工。3.2、构件品种多：本工程因各种钢构件均需工厂加工制作，然后装箱运输至工地，各种构配件必须有组织、有计划按图纸要求分类编号，小构件须分类打包做到有条不紊。3.3、施工时节多雨：本工程的施工将正值寒冬与春雨的交接时节，在施工过程中需充分做好防冻防雨准备，确保钢结构施工的顺利进行。4、施工部署4.1、实施目标为充分发挥企业优势，科学组织安装作业，我们将选派高素质的项目经理及工程技术管理人员。按项目法施工管理，严格执行ISO9001质量保证体系，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高效地完成施工任务，严格履行合同，确保实现如下目标。4.1.1、质量等级：确保工程质量在验收时达到合格标准。4.1.2、工期目标：在保证质量的前提下，确保32日历天完工。4.1.3、安全文明施工：采取有效措施，杜绝工伤、死亡及一切火灾事故的发生，创文明标化工地。4.1.4、科技进步目标：为实现上述质量、工期、安全文明施工等目标，充分发挥科技的作用，在施工中积极采用成熟的科技成果和现代化管理技术。4.2、施工准备工作4.2.1、设计阶级（1）、根据建设单位意图，了解其总体设想，并根据慈溪市工业设计院有限公司的施工图进行施工。（2）、积极参与图纸会审，及时提出问题请求答复，并积极向建设单位及设计单位推荐优秀建筑节点图集。（3）、设计过程中，根据建设单位的意图，积极协助建设单位对各种材料进行选型、定货。4.2.2、原材料供应阶段（1）、根据经建设单位审核的施工图纸要求积极采购原材料，所有原材料的供应必须符合ISO9001质量标准要求。（2）、原材料采购过程中，如某些材料市场未能采购到，应积极同业主联系，在业主签字认可的情况下遵循等强度代换原则方可使用。（3）、所有采购材料必须索取材料分析单，检验书等合格证明文件。4.2.3、制作运输阶段（1）、钢构件开始制作前，应安排相关人员进行技术交底工作。（2）、技术交底完工后，根据工程设计要求编制详细的制作工艺方案，提出施工机具要求及安排制作人员、焊接材料等工作。（3）、因本工程钢构件为厂内制作，厂外安装，所以钢构件制作应详细区分各安装单元构件，制作完工后根据（GB50205-2001）验收签发构件合格证。（4）、钢结构制作施工过程中，应注意各种资料的收集、整理工作。（5）、钢结构制作完工发运前3天，应联系好各种运输车辆，及时将各种材料检验装箱后运输。4.2.4、安装阶段（1）、材料到达工地现场前2天公司将派人进驻现场，联系好各种运输及装卸设备，为工程开工作好充分的机具准备。（2）、本工程安装原则为厂内技术人员指导，我司组织安装力量，公司将派人作好人力配备计划，精心挑选各种必需工种人员等，并进行施工前安装技术及安全交底工作，并作好记录，同时贯彻落实工程质量与安全目标。（3）、工程开工前，应会同建设单位人员办理好当地工程开工必办的各种手续，并作好施工安装过程策划。（4）、安装过程中，各工序相互交接时应有验收记录，并且对存在的不合格品及时进行返工返修。4.2.5、竣工验收（1）、由现场管理部门作好建设单位及有关部门的协调，确定竣工验收的时间、地点、方式。（2）、竣工验收前现场管理部门做好现场卫生清理工作，安装工程的资料汇总及整理工作并出具竣工报告、工程综合评定表及其它资料。（3）、竣工验收后，应将竣工资料送交建设单位及质监单位签字确定工程等级，并送至相关部门存档。4.3、施工协调管理4.3.1、与设计公司的工作协调（1）、我们将在施工过程中积极与设计公司配合，解决施工中的疑难问题。（2）、积极参与施工图会审，充分考虑到施工过程中可能出现的各种结构问题，完善图纸设计。（3）、主持施工图审查，协助业主会同建筑师、供应商（制造商）提出建议，完善设计内容和设备物资选型。（4）、对施工中出现的情况，除按建筑师、监理的要求及处理外，还应积极修正可能出现的问题，并会同发包方、建筑师、监理按照进度与整体效果要求进行隐蔽部位验收，中间质量验收、竣工验收等。（5）、根据发包方的指令，组织设计单位、业主参加设备及材料的选型，选材和订货。4.3.2、与建设单位的协调（1）、按照与建设单位签订的施工合同，精心施工，确保工程中各项技术指标达到建设单位的要求。（2）、会同建设单位的工程技术人员做好施工过程中技术变更工作。（3）、主动接受建设单位施工过程中的监督，定期向建设单位汇报工程进度状况；对于施工中需要建设单位协调工作，应立即向有关负责人汇报并请求解决。4.3.3、与监理公司的配合（1）、监理公司在施工现场中对工程实际全过程监理，在施工过程中如发现材料及施工质量问题及时通知现场监理工程师，处理办法经现场监理工程师签名同意后实施。（2）、隐蔽工程的验收，提前24小时通知现场监理工程师，验收办妥验收签证后方可进入下一道工序施工。（3）、安装设备具备调试条件时，在调试前48小时通知现场监理工程师，调试过程由专人作好调试记录，调试通过双方在调试记录上签字后方可进行竣工验收。（4）、在具备交工验收条件时，应提前1天提交“交工验收报告”通知建设单位及监理公司及有关单位对工程进行全面验收评定。4.3.4、 协调方式（1）、按进度计划制定的控制节点，组织协调工作会议，检查本节点实施的情况，制订、修正、调整下一个节点的实施要求。（2）、由项目经理部负责施工协调会，以周为单位进行协调。（3）、本项目管理部门以周为单位编制工程简报，向业主和有关单位反映、通报工程进展及需要解决的问题，使有关各方了解工作进行情况，及时解决施工中出现的困难和问题。根据工程进展，我们还将不定期地召开各种协调会，协助业主与社会各业务部门的关系以确保工程进度。（二）、施工现场平面布置和临时设施、临时道路布置；2.1、临时设施及材料堆场布置由于本工程施工工期紧，施工内容多，故合理安排工序、布置现场临设（起重机行走路线）是关键。本工程施工地点位于镇江新区金港大道旁，城市道路畅通，交通甚为便利，为保证施工过程中不影响市容卫生，因此在施工前期必须合理利用及布置好办公区、材料仓库等临时设施。2.2、解决临时用水、用电主要施工机械设备用电设配电箱，电源从业主提供的配电箱中引入；因钢结构工程为干作业，故施工过程中除生活用水外基本无须用水，生活用水则由业主方提供。（三）、施工组织施工组织主要从确定项目人员组织机构和项目管理班子出发，针对工程实施中的主要环节如质量、安全、工期、文明施工、总承包等进行总体部署，最终保证本工程的顺利完成。3.1、项目管理班子的人员配备、素质及管理经验；本工程特点和重要意义，决定了管理人员的配备必须全面且具有较高的专业素质，我公司人力资源的丰富以及项目经理具备丰富的施工经验及施工管理水平，在施工管理、协调控制能力上有很大的优势。而在施工管理人员组织上更是有广泛的选择，在组建本工程项目管理班子时，我公司将选派曾施工过类似工程的具有丰富施工经验的项目管理班子进驻直接参与本工程的建设和管理。在项目领导班子的配备上将严格按项目法组织，执行全面责任承包制，在部门设置上将按阶段设置分项施工管理人员并配齐从开工至交工所有的职能人员，以确保整个工程的施工全过程中具有连贯性，从而为全面管理、全面协调、全面控制创造有利条件。3.2、项目质量管理的思路与设想3.2.1、质量人员配备和监督管理根据拟定的本工程质量目标确保合格工程，同时在现场配备具有较高专业素质的质量专管人员，从而在理论和实际操作两个方面都占据较强的质量优势，为质量总目标的实现打好基础。3.2.2、材料质量控制在主材方面，钢材要有出厂合格证和质保书，并做好每批量的机械力学性能试验报告，水泥采用大厂水泥配有出厂合格证，并进行稳定性试验。其他材料，我公司将货比三家，从质量上，单价上把关，并通过业主及有关部门审批后进场。3.2.3、项目安全管理和文明施工的设想安全是建筑施工中永恒的主题，要完成安全生产目标，必须落实各级安全生产责任制，建立健全安全生产制度，采取切实有效的安全措施和技术方案，做好生产班组交底和检查工作。根据本工程的建设规模，建立起以项目经理为主，项目技术负责人为辅、专职安全员监督指导，全员参与的安全生产组织网络，彻底杜绝死亡与重伤事故的发生，降低轻伤发生频率。文明施工是社会进步的要求，也是施工企业形象最直接的反映，确保市级文明施工安全管理标准化工地是对本工程安全文明生产的承诺，在具体实施中我公司将严格按照江苏省施工现场标准化管理的有关内容和文件进行布置和管理，避免和消除对周围环境的影响。3.2.4、项目消防保卫工作的设想主要从保卫专职队伍、义务消防员的组建和日常规章制度的落实上着手，同时配备相关消防保卫器材，建立出入证制度，实行“谁主管、谁负责”的原则，切实保证现场的消防保卫工作顺利开展。3.2.5、项目工期控制设想根据施工总工期各阶段计划工期，对每一施工阶段工期进行逐一分解，结合各施工阶段实际工作量，配备足够的劳动力、机械设备，为按时完成各施工阶段创造必要的条件。（四）、各分部分项工程的施工方案及质量保证措施4.1、施工测量由项目技术部专业测量人员成立测量小组，根据业主方给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。4.1.1、施测原则（1）、严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。（2）、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。（3）、定位工作执行自检、互检合格后再报检的工作制度。 （4）、测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。（5）、明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.1.2、准备工作（1）、全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及座标，其次了解现场测量座标与建筑物的关系，水准点的位置和高程的绝对标高。（2）、测量仪器的选用。测量中所用的仪器和钢尺等器具，根据有关规定，送具有仪器校验资质的检测厂家进行校验，检验合格后方可投入使用。 现场测量仪器一览表序号器具名称型 号单位数 量1经纬仪J2台12水准仪DS3台23激光经纬仪DJJ2台14激光接受靶个15钢 尺50m把26钢 尺30 m把27盒 尺5m把28对讲机个29墨 斗只24.1.3、测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。4.1.4、为保证本工程测量精度从而确保高质量的工程目标，采取以下主要措施：（1）、设立专职测量人员，专职测量器具，做到定人定机定路线定时间。（2）、对经纬仪、水准仪、钢卷尺等测量仪器在使用前进行鉴定认可，对经纬仪、水准仪还应及时周检。（3）、经纬仪、水准仪、钢卷尺等测量器具由专职测量员保管保养，每次用后进行擦洗或上油等保养工作，其他人员不得操作此类测量器具，在雨天进行测量尚应对水准仪、经纬仪采取蔽雨措施。（4）、当露天测量时，应尽量避开五级风以上的天气。（5）、采用正确的测量方法，如水准测控时，尽量将水准仪放在中间位置，减少可能存在的仪器误差。（6）、采用内控法的同时进行正反复核法，对轴线进行交汇复核，标高多点复核，对偏差较大超过允许值的点、线进行重测，反复校核直至达到控制目标值；在允许偏差范围的可采取取平均值或中间值的方法加以校正。4.2、基础工程施工4.2.1、人工挖孔灌注桩基础工程根据现场地形、地质条件,本基础采用人工挖孔灌注桩,基础底面置于第三层粘土中。基坑开挖时,采用孔壁支护和排水措施,以确保桩孔成形和施工人员的人身安全。基坑开挖完成并经验槽后,立刻铺设100mm厚碎石垫层,吊放钢筋骨架,并及时浇筑基础混凝土,预埋锚固螺栓,铺设基础顶部钢筋加强网,在浇至设计标高时,其顶面需用20mm厚1:3水泥砂浆找平,然后加盖螺栓定位及垫座钢板。待基础混凝土养护到规定龄期,需对预埋螺栓进行抗拔试验,以确认螺栓的抗拔承载力是否满足设计要求。4.2.2基础土方开挖因土方量不大，基础土方采用人工开挖。挖出土方随自卸汽车外运至业主指定地点。在开挖过程中，对土质情况、地下水位和标高等的变化随时测量，做好原始记录及绘出断面图，如发现地基土质与设计不符时，须经有关人员研究处理，同时在开挖时，不得破坏下面土的结构，当挖到距设计底面标高300mm时，由人工作精细平整。4.2.3、C10砼垫层施工土方开挖到位后，进行人工平整，清理浮土、松散土，会同有关人员验收签证。槽底和两侧有孔洞、沟、井等加以填实、超挖部分可在浇砼垫层时一并用C10砼垫平，垫层可分段浇筑，即土方修整一段垫层施工一段，每段装设模板，保证施工缝接槎整齐。为保证垫层表面平整，标高准确，在施工段内做塌饼，砼铺平后，用平板振动器震实抹平压光，为保证轴线的准确性，对照图纸用经纬仪复核。4.2.4、基础钢筋绑扎、混凝土浇筑待垫层施工完毕并混凝土达一定强度等级后，在垫层砼上测量放线，弹出独立基础的中心线和边线；然后按设计要求绑扎钢筋，柱子插筋下部与底板筋点焊固定位置，上部与支模脚手架固定。独立基础厚度1.8米，上部0.00+1m为钢筋混凝土外包钢柱。基础模板：独立柱基采用竹胶合模板与木模板现场拼装，基础梁侧模采用砖胎模，采用MU10粘土砖、M5水泥砂浆砌筑240mm厚胎模，胎模内侧用1：3水泥砂浆抹20mm厚。4.2.5、施工要点：先在基槽底弹出基础边线，再把侧板对准边线垂直竖立，用水平尺校正侧板顶面水平后，再用斜撑和平撑钉牢。4.3、钢结构施工锚栓应在混凝土短柱上用墨线及经纬仪将各柱中心线弹出，用水准仪将标高引测到锚栓上，锚栓尺寸经复检符合GB50205要求且基础混凝土等级强度达到设计强度75%后方可进行安装。4.3.1、钢结构制作与安装需用的钢材，必须由供应部门提供合格证明及有关技术文件。钢结构所用钢材的质量必须严格遵守国家有关的技术标准、规范和设计要求的规定。并按照有关的实验操作规程进行试验，提出准确可靠的数据，确保工程质量。配件、连接材料（焊条、焊丝和焊剂，高强度螺栓、普通螺栓及铆钉等）和涂料均应具有质量合格证，并应符合设计要求和现行国家技术标准的规定。4.3.2、材料矫正钢结构制作工艺中矫正是关键的工序，是确保钢结构制作质量重要环节。对于各种型材，如变形超标，下料前应以矫正。制作钢结构的钢材矫正应用平板机、型钢矫直机矫正和人工矫正，矫正后钢材表面，不应有明显的凹面或损伤，划痕深度不大于0.5mm。人工矫正钢板时，应根据变形情况，确定锤击顺序。4.3.3、放样（1）、放样前应该核对施工图、熟悉工艺标准、掌握各部件的精确尺寸严格控制尺寸精度；（2）、度量工具必须经法定计量单位校验；（3）、放样应以施工图的实际尺寸1:1的大样放出有关的节点，连接尺寸，作为控制号料、弯制、剪切、铣刨、钻孔和组装等的依据。（4）、放样样板制作：样板采用厚度0.3mm的薄铁皮制作，应考虑切割、焊接、铣、刨及火煨等加工余量。样板上应标记切线、孔径、上下、左右、反正的工作线和加工符号（如弯曲、铲、刨等），注明规格、数量及编号，标记应细小清晰。（5）、放样应在放样平台上进行，平台必须平整稳固。放样平台严禁受外力冲击，以免影响平台的水平度。放样时首先应在平台上弹出垂直交叉基线和中心线，依次放出构件各节点的实样。4.3.4、号料号料前应详细熟悉样板上的符号和号料的数量。板材号料应号出基准检查线；号孔应号规孔线。号料后应在零件上注明零件的编号、数量、加工方法等，并应根据零件不同的材料统一采用不同颜色标注。号料应依据施工工艺要求预留切割和边缘加工的余量，以及焊接收缩余量。4.3.5、切割本工程钢板切割均采用气割的方法。在气割钢板和型材时，厚度在14mm以下时缝宽为2mm；厚度在1620mm以下时缝宽为2.5mm，气割后的钢板和型钢的气割面的平面度和割纹深度以及局部缺口深度都必须符合钢结构工程施工质量验收规范（GB50205-2001）的规定。4.3.6、加工为了消除切割后钢材硬化或产生淬硬层，以保证构件连接接触严密、平整和其焊接坡口的加工质量。所以需要对切割后钢材的边缘进行加工，以确保加工的精度。边缘加工的宽度、长度、边直线度、相邻两边夹角、加工面垂直度以及加工面表面粗糙度都必须符合钢结构工程施工质量验收规范（GB50205-2001）的规定。4.3.7、制孔钻孔是在钻床上进行。为了确保指控的质量应预先在零件上冲成或钻成小孔，待结构装配时，将孔扩钻至设计孔径，确保孔壁不受损伤达到孔壁光滑。为了确保群控制作的质量，应预先制成钻模，严格控制孔群的位置，制孔时将钻模覆在零件上钻孔。所有制孔的质量应符合钢结构工程施工质量验收规范（GB50205-2001）的规定。4.3.8、焊接（1）、严禁使用药皮脱落或焊芯生锈的焊条、受潮结块的焊剂，焊丝、焊钉使用前应清除油污、铁锈。（2）、焊接采用门式自动埋弧焊进行焊接；柱连接板加肋板采用手工焊接。 （3）、焊接型钢的结构件时，当翼缘板和腹板要拼接时，按长度方向拼接。腹板拼接的拼接缝拼成“T”字形；翼缘板拼接缝和腹板拼缝的间距应大于200mm，拼接焊接应在型钢组装前进行。（4）、需要弯曲的槽钢和钢管用滚板机滚制，滚制的槽钢和钢管弧度应符合图纸要求，如果弧度有偏差，应进行矫正。4.3.9、组装（1）、钢结构组装前,应按施工图、施工方案及其下料单,清点和检查加工件的材质、规格、数量和加工质量,并将组件连接接触部位和沿焊缝边缘每边3050mm范围内的铁锈、毛刺、污垢等清除干净。（2）、组装平台及拼装模具应经测平,组装平台平面高低差不应超过4mm,并加以固定.构件的组装应在部件的组装、焊接、矫正后进行,以保证构件组装的精度。（3）、组装时应进行零件组装的调整定位，以防止过大的外力强行组对，避免构件内产生附加应力、产生疲劳或裂纹等缺陷。（4）、组装时应防止焊接变形。为了保证焊接结构的质量，防止焊接产生应力、变形和裂纹等缺陷，所以本工程在组装焊接时，选择对称法的施焊顺序，焊缝布置的位置采用两边对称，尽量减少焊缝和不等规格或异种钢材相焊；采用较大的夹具将焊件固定以增加罕见的刚度；采取反变形的措施，即在焊前进行组装，先将焊件向与焊接后产生变形相反的方向进行人为的适量变形，以达到焊后抵消变形的目地。4.3.10、矫正：组合H型钢因焊接产生的变形，本工程采用机械和高温加热矫正调直，进行热矫正时，加热温度不应超过9000C，加热矫正后应自然冷却，在矫正过程中，不得损坏钢材材料组织。4.3.11、除锈、施涂（1）、本工程采用机械抛丸除锈。除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85。 经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。（2）、施涂本工程施涂的方法采用喷涂法。喷涂顺序为：先上后下、先难后易、先左后右、先内后外，以保持涂层厚度均匀一致，不漏涂。钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。存放在厂房外，则应在当班漆完底漆。油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。油漆在涂刷过程中应均匀，不流坠。 施涂操作要点：.根据设计图纸要求，选用油漆。.准备除锈机械，涂刷工具。.涂装前钢结构、构件已检查验收，并符合设计要求。.防腐涂装作业在公司油漆厂区进行，油漆厂区具有防火和通风措施，可防止发生火灾和人员中毒事故。.钢结构工程在涂装前先检查钢结构制作,安装是否验收合格.刷前将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。.为保证涂装质量，采用自动喷丸除锈机进行喷丸除锈。该除锈方法是利用压缩空气的压力，连续不断地用钢丸冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理干净，露出金属钢材本色的一种除锈方法。这种方法效率高，除锈彻底，比较先进的除锈工艺。.调合油漆，控制油漆的粘度、稠度、稀度、兑制时充分的搅拌，使油漆色泽、粘度均匀一致。刷第一层油漆时涂刷方向应该一致，接搓整齐。待第一遍干燥后，再刷第二遍，第二遍涂刷方向与第一遍涂刷方向垂直，这样会使漆膜厚度均匀一致。涂刷完毕后在构件上按原编号标注：重大构件还需要标明重量、重心位置和定位标号。涂层检查与验收：.表面涂装施工时和施工后，对涂装过的工件进行保护，防止飞扬尘土和其他杂物。.涂装后处理检查，应该是涂层颜色一致，色泽鲜明，光亮，不起皱皮，不起疙瘩。.涂装漆膜厚度的测定，用触点式漆膜测厚仪测定漆膜厚度，漆膜测厚仪一般测定3点厚度，取其平均值。成品保护：.钢构件涂装后加以临时围护隔度，防止踏踩，损伤涂层。.钢构件涂装后，在4小时之内遇有大风或下雨时，则加以覆盖，防止粘染尘土和水气，影响涂层的附着力。.涂装后的构件需要运输时，要注意防止磕碰，防止在地面拖拉，防止涂层损坏。.涂装后的钢构件勿接触酸类液体，防止咬伤涂层。4.3.12、检验、编号在钢结构制作加工完后，应立即组织有关单位进行检验，验收合格后方可进行编号装车发送。在吊装和运输过程中，应采取措施防止预制件变形和预制件表面油漆损坏。4.3.13、钢结构安装钢结构工程所有钢结构构件的连接均采用焊接,上部结构均采用工厂化生产。钢柱用钢板在工厂卷焊而成,上部桁架结构可在工厂拼焊;当梁柱主骨架焊接完成,形成整体上部结构时,应做适当的加载试验,以验证焊缝的质量和主骨架的强度;广告牌面板骨架和镀锌铁皮面板拼接好后,可在地面直接挂焊到主骨架上,以便校正面板表面的不平整度,控制上部结构整体外观效果。（五）关键施工技术、工艺及工程项目实施的重点、难点和解决方案安装前应核对进厂构件的连接材料，检查质量证明书和设计文件，并对柱脚预埋锚栓位置的准确性进行核对和校正。1） 钢管柱就位后应设置临时支撑或缆风绳固定，且柱底要填加钢楔，钢柱位置要准确，垂直度偏差不应超过柱高的1/1000，校正完毕后方可进行上部结构的安装。2） 钢管柱外包，内灌混凝土达到设计强度后，方可进行上部结构的安装。3） 上部结构宜在地面组装后整体吊装，也可采用单件拼装，面板及其结构宜在地面组成单元后整体吊装，整体吊装时必须在构件节点处起吊，并进行吊装验算。4） 安装过程中必须确保结构的稳定性和不产生永久变形，并采取合理的措施防止高空坠落，六级以上大风不得施工安装。5） 法兰盘连接节点处，法兰板的接触面的贴合面不得小于70%，且边缘最大间隙不得大于1mm，可采用3mm塞尺检查。6） 普通螺栓必须采用双螺帽或弹簧片防止松动，拧紧螺栓后。螺栓杆外露长度2-3丝扣，整体结构安装完毕后，所有螺栓必须检查拧紧度。7） 构件必须在工地进行制孔、组装，焊接时，螺栓孔不应采用气割扩孔。8） 面板与龙骨之间采用拉柳钉连接时，规格不得小于5，采用自攻钉时，规格不小于M6，面板中部最大钉间距为150mm，四周最大钉距100mm。吊装定位广告牌的立柱和上部结构在工厂制成后,运往现场进行整体对接。在地面形成的整体广告牌,可用两台吊车从顶、底两个吊位进行整体起吊安装,在广告吊装就位后,用两台经纬仪从相互垂直的两个方向进行纠斜、定位。每个方向的垂直度宜控制在h/2000(h为广告牌高度)以内,且小于20mm。螺栓定位紧固后,宜在适当时机,浇筑素混凝土密封,以防螺栓外露锈蚀。根据本工程的结构形式，钢结构安装的工艺流程为：构件运输到位设备调试就位钢柱吊装校正并临时固定柱最后固定面板骨架吊装就位临时固定面板安装。（1）、安装前的准备钢结构安装前应按构件明细表核对构件的材质、规格及外观质量，查验零部件的技术文件（合格证、试验、测试报告以及设计文件、设计要求、结构试验结果的文件）。所有构件,必须经过质量和数量检查,全部符合设计要求,并经办理验收、签字手续后,方可进行安装。对于制作中遗留的缺陷和运输中产生的变形,均应矫正后才能安装。钢结构在吊装前应将表面的油污、泥沙和灰尘等清除干净。本工程吊装采用15t的吊车进行吊装，钢结构运输均采用汽车运输。在吊装前编制可行的吊装方案，并经监理等有关单位的审定批准。钢结构构件的堆放场地应平整坚实，无积水；堆放构件下应铺设垫木。堆放的构件按种类、型号、安装顺序编号分区放置。A、螺栓预埋安装螺栓加工好经验收符合质量要求后,立即进行安装。在安装时严格按图纸的尺寸要求,为了保证螺栓在浇捣混凝土时不发生偏移,在浇筑混凝土基础前，应用定型卡盘将预埋螺栓按设计要求位置卡住，在加固螺栓时采用钢板凿孔固定（钢板孔的位置必须和螺栓的位置一致）。所有的螺栓固定好后用塑料薄膜保护好，并涂刷防滑油，防止生锈。地脚螺栓采用M33-Q345。B、钢结构基础检查钢结构安装前，经抄平放线，严格控制基础部位与支承面的纵横轴线和标高，并进行验收，提出验收合格报告资料。验收内容包括基础坐标和标高、轴线以及螺栓尺寸，保证以上内容符合规范和图纸要求。并清理作业面,确保基础顶面及支承面洁净,严禁有杂物和污染。（2）、钢结构吊装钢架安装，应先立柱子，然后将在地面组装好的钢骨架吊装就位，并进行与柱连接。本工程吊装时采用多吊点。起吊和平移应缓慢。现场吊装采取单片吊装校正后逐片安装，临时浪风采用拉条固定。钢柱安装:吊装前首先确定构件吊点位置,确定绑扎方法,吊装时做好防护措施。钢柱起吊后,当柱脚距地脚螺栓约30-40CM时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位.经过初校待垂直偏差在20MM内,拧紧螺栓,临时固定即可脱钩。钢骨架板吊装：钢骨架吊装在柱子复核完成后进行，钢骨架板吊装时采用两点对称绑扎起吊就位安装.钢骨架板起吊后距柱基准面100MM时徐徐慢就位，待吊装就位后进行对接调整校正,然后固定连接。钢骨架板吊装时随吊随用经纬仪校正，有偏差随时纠正。（3）、安装校正钢柱校正:钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正,标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓,待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。 钢骨架板校正:钢骨架板轴线和垂直度的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定。（4）、镀锌面板安装根据设计要求，本广告牌工程的面板采用0.75mm镀锌面板与骨架板之间采用气体保护焊焊接形成整体。根据本工程的特点结合我公司以往类似工程的施工经验，该工程的面板焊接采用二氧化碳气体保护焊进行焊接。1）、焊前准备规定 .检查焊接电：在等速送丝下使用平硬特性直流电源，极性采用直流反接。.检查送丝系统：推丝式送丝机构要求送丝软管不宜过长（24m之间），确保送丝无阻。 .检查焊枪：检查导电咀是否磨损，若超标则更换。出气孔是否出气通畅。 .检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。 .检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。检查CO2气体纯度（应大于99.5%，含水量和含氮量均不超过0.1%），压力降至0.98Mpa时，禁止使用。 .检查施焊环境：确保施焊周围风速小于2.0m/s。 .清理工件表面：焊前清除焊缝两侧100mm以内的油、污、水、锈等，重要部位要求直至露出金属光泽。 .检查焊接工艺指导书是否与实际施条件相符，严格按工艺指导书调节施焊焊接规范。 2）施焊操作规定: .根据CO2气体保护半自动焊根据焊枪不同依说明书操作。 .引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持23mm的距离，若焊丝头呈球状则去掉。 .施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。 .熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。 .焊缝接头连接采用退焊法。 .对T型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。. 严格按工艺指导书要求正确选择焊接顺序，减小焊接变形和焊后残余应力。 . 焊后关闭设备电源，用钢丝刷清理焊缝表面，目测或用放大镜观察焊缝表面是否有气孔、裂纹、咬边等缺陷，用焊缝量尺测量焊缝外观成形尺寸。3）、焊接参数规范规定 .焊接工艺参数控制：在焊接工艺指导书下的重要焊缝必需严格按工艺卡所示参数施焊。对未明确指定工艺参数的焊缝施焊时按如下要求施焊： .焊丝直径：根据焊件厚度、焊接位置及生产进度要求综合考虑。焊薄板采用直径1.2mm以下焊丝，焊中厚板采用直径1.2以上焊丝。 .焊接电流：根据焊件厚度、坡口型式、焊丝直径及所需的熔滴过渡形式选择。短路过渡在50230A内选择，颗粒过渡在250500A内选择。 .焊接电压：短路过渡在1624V选择，颗粒过渡在2536V选择
