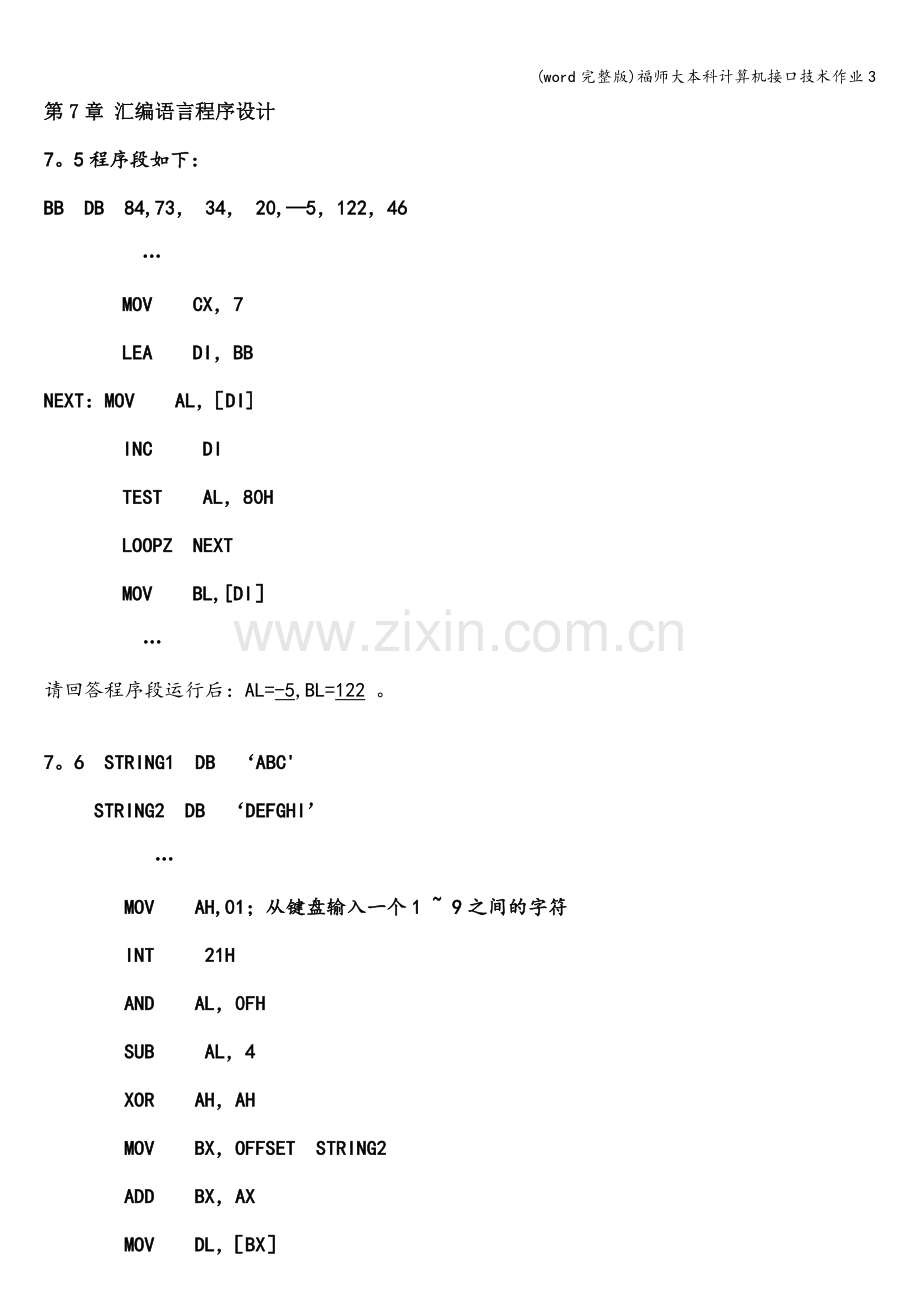

第7章 汇编语言程序设计
7。5程序段如下：
BB DB 84,73， 34， 20,—5，122，46
…
MOV CX，7
LEA DI，BB
NEXT：MOV AL，［DI]
INC DI
TEST AL，80H
LOOPZ NEXT
MOV BL,[DI］
…
请回答程序段运行后：AL=-5,BL=122 。

7。6 STRING1 DB ‘ABC'
STRING2 DB ‘DEFGHI’
…
MOV AH,01；从键盘输入一个1 ~ 9之间的字符
INT 21H
AND AL，0FH
SUB AL，4
XOR AH，AH
MOV BX，OFFSET STRING2
ADD BX，AX
MOV DL，［BX］
MOV AH，02H ;显示输出
INT 21H
…
试回答:(1） 如从键盘输人字符‘3’，程序段有什么结果? 显示‘C’
（2）如从键盘输人字符‘7’，程序段有什么结果？ 显示‘G’

7。8编一程序程序段，功能是把数0 ~ 9（BCD码）转换为相应的ASCII码，存在ASCI数据区中。
BCDM DB 09H, 05H,06H， 02H,08H，0，03HF， 01H， 07H，04H
CUNT＝$—BCDM
ASCI DB CUNT DUP （ ? ）
答：DATA　SEGMENT
　　BCDM　DB 09H，05H，06H，02H,08H，0，03HF，01H，07H，04H
　　　　　CUNT=＄-BCDM
　　ASCI　DB CUNT DUP ( ？ ）
　　DATA　ENDS
　　CODE　SEGMENT
　　　　　ASSUME CS：CODE，DS：DATA
　　MAIN　PROC FAR
　　　　　MOV　AX，DATA
　　　　　MOV　DS，AX
　　　　　LEA　SI，BCDM
　　　　　LEA　DI，ASCI
　　　　　MOV　CX，CUNT
　　　LP：MOV　AL，［SI］
　　　　　OR　 AL，30H
　　　　　MOV　[DI］，AL
　　　　　INC　SI
　　　　　INC　DI
　　　　　LOOP LP
　　　　　MOV　AX，4C00H
　　　　　INT　21H
　　MAIN　ENDP
　　CODE　ENDS
　　　　　END　MAIN

7。9在STR单元开始定义了一长度为LEN字节的字符串，统计出其中大写字母的个数并存放到LARGE字节单元中。请编一完整的源程序.数据段如下：
DATA SEGMENT
STR DB ‘… …’
LEN EQU ＄— STR
LARGE DB ?
DATA ENDS
。答：DATA　SEGMENT
　　 STR　DB‘… …’
　　 LEN　EQU $—STR
　 LARGE　DB ？
　　DATA　ENDS
　　　CD　EGMENT
　　　　　ASSUME CS：CD，DS:DATA
　　LARG　PROC FAR
　　　　　MOV　AX，DATA
　　　　　MOV　DS，AX
　　　　　LEA　SI，STR
　　　　　MOV　CX，LEN
　　　　　MOV　BL，0
　　　NT:CMP　BYTE PTR ［SI］，‘A’
　　　　　JB 　NOLARG
　　　　　CMP　BYTE PTR ［SI],‘Z’
　　　　　JA 　NOLARG
　　　　　INC　BL
　NOLARG：INC　SI
　　　　　LOOP NT

第8章 输入与输出接口
8。4 哪2个8255引脚完成内部I/O端口地址选择？
.答:地址信号A1、A0用于I/O端口地址选择. 通过A1、A0所组合的地址来区分8255A内部A、B、C三个数据端口和一个控制端口的地址。
8。7写出在选通输出操作期间将8255的PC5引脚置为逻辑1的程序（设8255的控制口的地址为083H）。
　答: 设8255的控制口的地址为083H，则将8255的PC5引脚置为逻辑1的程序片断如下：
　 　 MOV AL，BFH
　　　　MOV　DX，083H
　　　　OUT　DX，AL
　　　　MOV　AL，0FH　　
　　　　OUT　DX，AL
8。12什么是波特率？
答:波特率即传输率，就是在通信过程中每秒传输串型数据的位数.
8。13解释下列术语：单工、半双工和全双工
答：单工：接收和发送器之间只有一组传输线连接，只单个方向传送数据。
　　半双工:收发双方均有收、 发器， 双方之间只有一组传输线连接，双方的发送和接收数据不能同时进行，但可以分时交替进行。通过软件和接口的协调控制，实现数据传输的方向转换。
　　全双工：收发双方均有收、发器，双方之间有两组传输线连接，分别承担两个不同方向的数据传送，发送数据和接收数据可以同时进行。
A0
CS#
8255
D7
PA7
A1
D0
PA6
PA0
T7
T6
T0
+V
8。15如图,用8255A作接口，CS#由IO地址80H选通，PA0—PA7输出经同相放大器接8个发光二级管T0—T7；PC0输入开关K的状态.编程实现:当K=1时，8个发光二级管全暗；K=0期间，8个发光二级管可按T0→T1→T2……→T7→T0顺序循环点亮500MS（设有现成延时100MS的子程序D100MS可供调用）。
答：　　设8255的A1A0分别接系统地址线的A2A1引脚，则PA、PB、PC和控制端口地址分别为：80H，82H,84H和86H。
　　　　　MOV　AX,10001011B ;设置PA口0方式,输出，PC口输入
　　　　　OUT　86H，AL
　　　　　MOV　AL，0FFH　　　;关显示
　　　　　OUT　80H,AL
　 AGAIN：IN 　AL，82H
　　　　　TEST AL，01H
　　　　　JZ 　LIGHT
　　　　　MOV　AL，0FFH　　　;关显示
　　　　　OUT　80H，AL
　　　　　JMP　AGAIN
　 LIGHT：MOV　BL，8　　　　 ；循环点亮T0~T7
　　　　　MOV　AL，0FEH
　　NEXT:OUT　80H，AL
　　　　　MOV　CX,5
　 DELAY：CALL D100MS
　　　　　LOOP DELAY
　　　　　ROL　AL,1
　　　　　DEC　BL
　　　　　JNZ　NEXT
　　　　　JMP　AGAIN

第9章 中断、计时/定时、DMA控制器
9.1 微机系统中，控制数据传输的方式有哪些,各有什么优缺点？
答：微处理器和外部设备数据传送的控制方式有三种，即程序控制下的传送方式（PIO)、中断方式与直接存储器访问方式（DMA)。程序控制下的传送方式的实现相对简单，但不足之处在于对外设状态的测试占用了CPU过多的时间. 和程序查询方式相比,中断方式的效率有较大提高,但中断须经请求与响应过程，响应后内存与外设之间的数据要由CPU执行相关程序、经CPU（寄存器）中转传送，仍然需要花费比较多的时间. 直接存储器存取(DMA）的控制方式克服了中断与程序查询方法的弊端,整个控制数据块传送的过程，包括地址（增量）调整、循环计数器（减量）调整的操作，都是由硬件控制完成的，因而大大缩短了数据传送的控制时间。但DMA的硬件实现复杂，成本高。
9.2 中断应答周期,CPU完成哪些操作？
答：在中断应答周期，CPU主要完成如下操作： 取中断类型码,寻址中断程序入口地址,标志寄存器入堆栈，CS和IP入堆栈，清除IF和TF标志,进入中断处理程序。
9。8 简述ICW和OCW的重要，怎样对8259A进行初始化？
答：8259A 是通过编程初始化命令字和操作命令字来选择定义各种工作方式的.初始化命令字ICW在8259A工作之前定义， 它规定了8259A的基本操作。操作命令字OCW在正常操作过程中定义，它控制8259A的操作。
系统上电以后，8259A必须写入ICW1、ICW2和ICW4， 如果ICW1将8259A编程为级联方式，那么还必须编程ICW3。其中ICW1定义了8259A的基本操作；ICW2用来编程8259A中断请求的类型号； 当系统工作于级联方式时，ICW3表示从片8259A连接到主片8259A的的哪一个中断请求线上；在基于8086~Pentium系列微处理器的系统当中， 需要编程8259A的ICW4。
9。9 什么是普通EOI,什么是特殊EOI，它们的作用是什么？
答：普通EOI是靠CPU在中断服务程序中向8259A发送的EOI命令，用来清除当前处于服务中优先级最高的ISR位的. 普通结束中断方式用于全嵌套方式。
特殊EOI是通过CPU发送特殊的EOI命令， 命令指出了要清除的是正在服务的哪一个ISR位。特殊结束主要用于非全嵌套方式.
9。15 8237有哪几种数据传送方式？各种方式的特点是什么？
答：单字节传送、块传送、随机请求传送三种方式。单字节传送方式每次传送完一个字节，并释放总线至少一个总线周期。然后，继续测试外部设备的DMA请求，如果外设发出的DREQ有效，8237A循环上述过程，控制下一个字节的传送，直至传送字节计数器减为零。
块传送是DMA的一种典型传送方式,在8237A控制器获得总线权以后，控制数据一个字节、一个字节地传送，直至数据块传送完毕.
随机请求传送综合了块传送和单字节传送的特点。每传送完一个字节，8237A就测试DREQ的状态， 如果DREQ为有效状态，则继续进行DMA传送,直至字节计数器为0。 如果DREO为无效状态，8237A便释放总线，并继续测试DREQ的状态, 只有在DREQ回到有效状态后，8237A才继续控制数据传送。
9。18如果8253某计数器的计数初值为400H,时钟频率为2MHz，求定时时间（微秒）。
答：定时时间T＝400H÷2MHz＝1024÷2MHz＝512μs
9。20用8253作为某数据采集系统的定时器,每隔10ms用中断方式采集一次数据，已知输入时钟频率为10kHz,8259端口地址为20—21H，中断类型号为13H,8253端口地址为40～43H，请为8259和8253编制初始化程序。
答：8253选通道1以方式2定时，时间初值N＝10KHz×10ms＝100。 8259由于中断类型号为13H,所以只能通过IR3，初始人为完全嵌套、边沿触发、非缓冲、非自动结束：
　;8253初始化：
　　　　MOV　AL,01110100B
　　　　OUT　46H，AL
　　　　MOV　AX，100
　　　　OUT　42HAL
　　　　MOV　AL，AH
　　　　OUT　42H，AL
　　;8259初始化：
　　　　MOV　AL，00010011B定　；ICW1
　　　　OUT　20H，AL
　　　　MOV　AL,13H　　　　　；ICW2
　　　　OUT　22H，AL
　　　　MOV　AL,01H　　　　　；ICW4
　　　　OUT　22H，AL
　　　　IN 　AL，22H　　　　　;读原屏蔽字
　　　　AND　AL，11111011B　　;允许IR3中断
　　　　OUT　22H，AL
