创杯工程-地上混凝土浇筑技术交底记录(DOC)

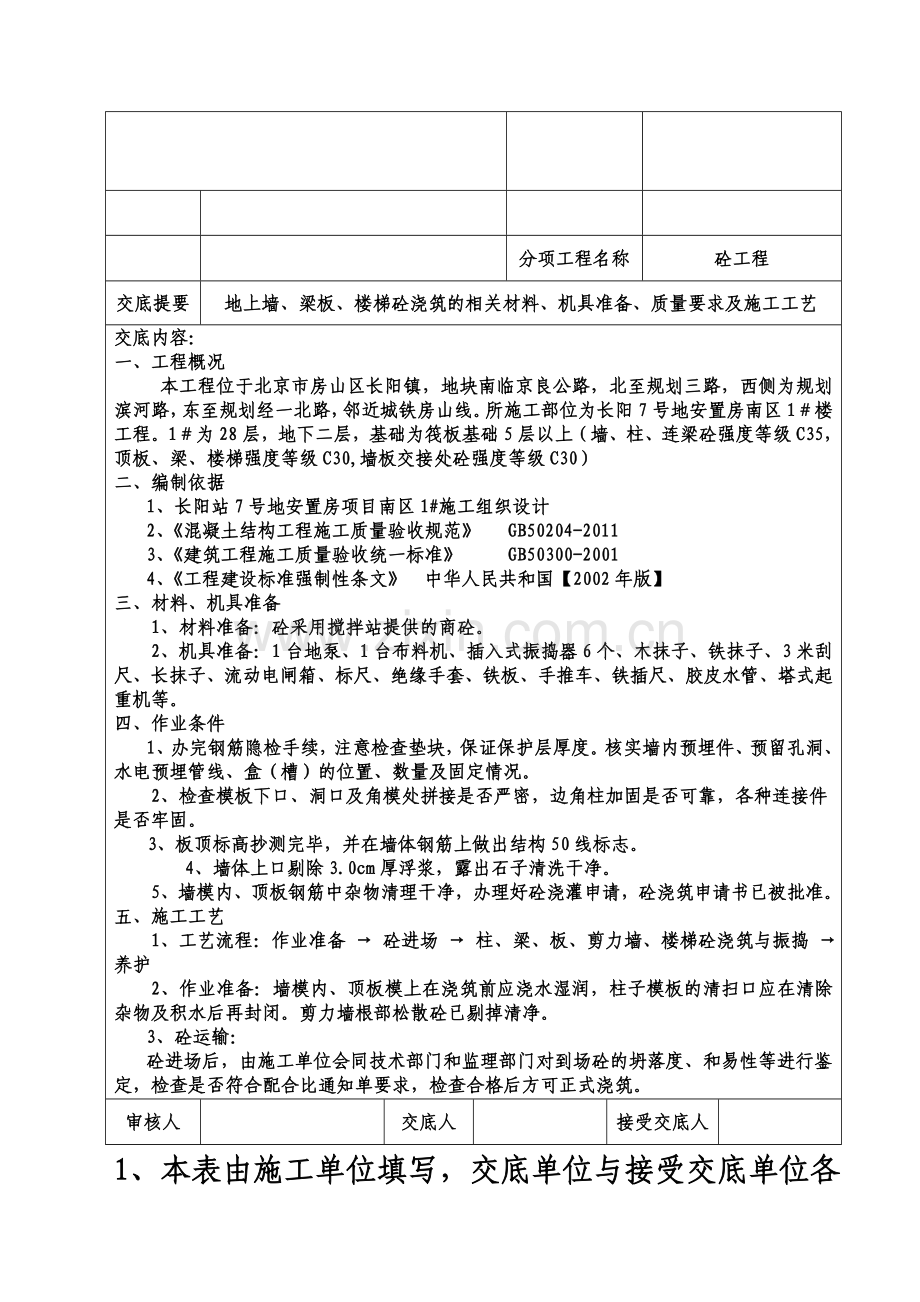

分项工程名称
砼工程
交底提要
地上墙、梁板、楼梯砼浇筑的相关材料、机具准备、质量要求及施工工艺
交底内容：
一、工程概况
本工程位于北京市房山区长阳镇，地块南临京良公路，北至规划三路，西侧为规划滨河路，东至规划经一北路，邻近城铁房山线。所施工部位为长阳7号地安置房南区1＃楼工程。1＃为28层，地下二层，基础为筏板基础5层以上（墙、柱、连梁砼强度等级C35，顶板、梁、楼梯强度等级C30,墙板交接处砼强度等级C30）
二、编制依据
1、长阳站7号地安置房项目南区1#施工组织设计
2、《混凝土结构工程施工质量验收规范》 GB50204-2011
3、《建筑工程施工质量验收统一标准》 GB50300-2001
4、《工程建设标准强制性条文》 中华人民共和国【2002年版】
三、材料、机具准备
1、材料准备：砼采用搅拌站提供的商砼。
2、机具准备：1台地泵、1台布料机、插入式振捣器6个、木抹子、铁抹子、3米刮尺、长抹子、流动电闸箱、标尺、绝缘手套、铁板、手推车、铁插尺、胶皮水管、塔式起重机等。
四、作业条件
1、办完钢筋隐检手续，注意检查垫块，保证保护层厚度。核实墙内预埋件、预留孔洞、水电预埋管线、盒（槽）的位置、数量及固定情况。
2、检查模板下口、洞口及角模处拼接是否严密，边角柱加固是否可靠，各种连接件是否牢固。
3、板顶标高抄测完毕，并在墙体钢筋上做出结构50线标志。
4、墙体上口剔除3.0cm厚浮浆，露出石子清洗干净。
5、墙模内、顶板钢筋中杂物清理干净，办理好砼浇灌申请，砼浇筑申请书已被批准。
五、施工工艺
1、工艺流程：作业准备 → 砼进场 → 柱、梁、板、剪力墙、楼梯砼浇筑与振捣 → 养护
2、作业准备：墙模内、顶板模上在浇筑前应浇水湿润，柱子模板的清扫口应在清除杂物及积水后再封闭。剪力墙根部松散砼已剔掉清净。
3、砼运输：
砼进场后，由施工单位会同技术部门和监理部门对到场砼的坍落度、和易性等进行鉴定，检查是否符合配合比通知单要求，检查合格后方可正式浇筑。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
02-01-C2-023
工程名称
房山区长阳站7号地西城区旧城保护定项安置房项目南区1#楼
交底日期
2012年3月12日
施工单位
国都建设（集团）有限公司
分项工程名称
砼工程
交底提要
地上墙、梁板、楼梯砼浇筑的相关材料、机具准备、质量要求及施工工艺
交底内容：
（2）砼从搅拌机中卸出后到浇筑完毕的时间不宜超过该砼的初凝时间。
（3）必须保证混凝土泵连续工作，如果发生故障，停息时间超过45分钟或砼发生离析现象，应立即用压力水或其它方法冲洗管内残留砼。注意应准备大灰槽，不要冲洗在楼板上。
4、混凝土浇筑与振捣的一般要求：
（1）混凝土自吊斗口下落的自由倾落高度不得超过2m，浇筑高度如超过2m时必须采取措施，用串桶或溜管等。
（2）使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.5倍（50cm）。振捣上一层时应插入下层5cm，以消除两层间的接缝。
（3）浇筑砼应连续进行。如必须间歇，其间歇时间应尽量缩短，并应在前层混凝土凝结之前，将次层混凝土浇筑完毕。一般超过2h应按施工缝处理。
（4）浇筑混凝土时应经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况，发现问题应立即处理，并应在已浇筑的混凝土凝结前修正完好。
（5）预拌砼搅拌车进场时，任何人不准任意往砼中加水。严格监控砼的坍落度，防止砼离析。
5、梁、板砼浇筑
（1）梁、板应同时浇筑，浇筑方法应由一端开始用“赶浆法”，即先浇筑梁，根据梁高分层浇筑成阶梯形，当达到板底位置时再与板的砼一起浇筑，随着阶梯形不断延伸，梁板砼浇筑连续向前进行，振捣时不得触动钢筋及预埋件。
（2）表面振动器（或称平板振动器）的移动间距，应保证振动器的平板覆盖已振实部分的边缘。
（3）浇筑板砼的虚铺厚度应略大于板厚5mm～10mm，用插入式振捣器顺浇筑方向托拉振捣，并用铁插尺检查砼厚度，振捣完毕后用长木抹子抹平，顶板砼一次浇筑到位。施工缝处或有预埋件及插筋处用木抹子找平。浇筑板砼时不允许用振捣棒铺摊砼。
（4）依据抄测在墙体钢筋上的水平控制点逐间四角挂上通线，用长刮杆，将面层刮平，将面层上凹坑、砂眼和脚印压平。当面层上人稍有脚印，而抹压不再出现抹子纹时，进行第三次抹压，此时抹压要用力，最后用长把硬棕刷顺同一方向拉出顺纹。
（5）施工缝位置：宜沿梁方向浇筑楼板，施工缝应留置在梁跨度的中间1/3范围内。施工缝的表面应与梁轴线或板面垂直，不得留斜槎。施工缝用钢丝网挡牢。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
02-01-C2-023
工程名称
房山区长阳站7号地西城区旧城保护定项安置房项目南区1#楼
交底日期
2012年3月12日
施工单位
国都建设（集团）有限公司
分项工程名称
砼工程
交底提要
地上墙、梁板、楼梯砼浇筑的相关材料、机具准备、质量要求及施工工艺
交底内容：
（6）施工缝处须待已浇筑砼的抗压强度不小于1.2MPa时，才允许继续浇筑。在继续浇筑砼前，水平施工缝砼表面应凿毛，剔除浮动石子；垂直施工缝应剔除松散石子和浮浆，露出密实砼，并用水冲洗干净后，先浇一层水泥浆，然后继续浇筑砼，应细致操作振实，使新旧砼紧密结合。
（7）对于板跨中部位砼浇筑，由于起拱15mm，但砼浇筑高度不变，应用定做钢筋钎子量取砼高度，真正保证了板厚或梁高。
（8）梁板试块留置：每施工段应留置1组标养抗压强度试块，1组与结构同条件养护试块。
6、剪力墙砼浇筑
（1）当采用预拌砼进场后卸车前应经充分搅拌，剪力墙浇筑砼前，先在底部均匀浇筑5cm厚与墙体砼成分相同的水泥砂浆，并用铁锹入模，不应用料斗直接灌入模内。砂浆由搅拌站按配比提供。经计算200mm厚墙板中每延长米倒入砂浆（专用接浆桶1.2桶），本工程接浆每2m倒入3桶水泥砂浆。接浆速度以超过砼浇筑点2m左右为宜，且有专人负责。
（2）浇筑墙体砼应连续进行，间隔时间不应超过2h，每层浇筑厚度控制在50cm左右，因此必须预先安排好砼下料点位置和振捣器操作人员数量。下灰时用标杆尺控制下灰厚度（配手电筒及碘钨灯用于照明），标杆尺上每隔500mm用红白漆刷上标志。标杆尺长4.5m，备4根。浇筑过程中随时用制作好的标尺检查分层厚度。禁止利用预拌砼的大坍落度，从一点灌入任其流淌而出现漏振、过振不及时，以至出现冷缝，影响砼的质量。
（3）振捣棒移动间距应小于50cm，振捣时做到快插慢拔，振捣过程中应将振动棒上下略微抽动，以使上下振捣均匀。同时振捣时应尽量避免碰撞钢筋、模板、水、电预埋管件等，不许利用振动钢筋来振捣砼。每一振点的延续时间以表面呈现浮浆且不冒泡为度，为使上下层砼结合成整体，振捣器应插入下层砼5cm。振捣时为防止出现漏振。须在洞口两侧同时振捣，下灰高度也要大体一致。暗柱节点钢筋较密时，浇筑此处砼时宜用小粒径石子同强度等级的砼浇筑，并用小直径振捣棒振捣。防止用大直径振捣棒被钢筋弯钩卡住。
（4）浇筑砼到门窗处时，应从洞口两侧同时放灰，两侧应对称振捣，以防过振将洞口模板挤偏，同时也不应欠振，存在狗洞现象。窗口模板下部应设排气孔，当从窗口两侧浇筑、振捣时以便将砼中气体从孔中排出，保证窗体下部砼浇筑密实。同时浇筑过程中设专人用小木锤敲击模板查看窗下坎墙是否浇筑密实，配合振捣手的振捣工作。
（6）墙板试块留置：每施工段应留置1组标养抗压强度试块，1组与结构同条件养护试块。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
02-01-C2-023
工程名称
房山区长阳站7号地西城区旧城保护定项安置房项目南区1#楼
交底日期
2012年3月12日
施工单位
国都建设（集团）有限公司
分项工程名称
砼工程
交底提要
地上墙、梁板、楼梯砼浇筑的相关材料、机具准备、质量要求及施工工艺
交底内容：
7、楼梯砼浇筑
（1）楼梯段砼自下而上浇筑，先振实底板砼，达到踏步位置时再与踏步砼一起浇捣，不断连续向上推进，并随时用木抹子将踏步上表面抹平。楼梯为现浇一次成活，面层抹压三遍。
（2）施工缝位置：楼梯砼宜连续浇筑完、多层楼梯的施工缝留置在所在楼层休息平台上（去上一层）的1/3。
8、砼养护：砼浇筑完毕后，应派专人在12h以内加以覆盖和浇水，浇水次数常温不少于6次/天，并应能保持砼有足够的润湿状态，前3天应着重养护，养护期不少于7昼夜。
六、质量标准
1、主控项目：
（1）砼所用的水泥、水、骨料、外加剂等必须符合规范及有关规定，检查出厂合格证或试验报告是否符合质量要求。
（2）砼的配合比、原材料计量、搅拌、养护和施工缝处理，必须符合施工规范规定。
（3）砼强度的试块取样、制作、养护和试验要符合《砼强度检验评定标准》（GBJ107—87）的规定。
2、一般项目：砼应振捣密实；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。
3、允许偏差项目。
现浇框架砼允许偏差
项次 项 目 允许偏差 (mm) 检验方法
高层框架
1 轴线位移 柱、墙、梁 5 尺量检查
2 标高 层 高 ±5 用水准仪或
3 柱、墙、梁截面尺寸 ±3 尺量检查
4 柱、墙垂直度 每 层 5 用经纬仪或吊线
全 高 H/1000 且不大于30 和尺量检查
5 表面平整度 3 用2m靠尺和楔形塞尺检查
6 预埋管、预留孔中心线位置偏移 5 尺量检查
7 预留洞中心位置偏移 15
8 电梯井 井筒长、宽 对中心线 +2 –0 吊线和尺量检查
井筒全高垂直度 H/1000 且不大于30（ H为柱、墙全高）
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
02-01-C2-023
工程名称
房山区长阳站7号地西城区旧城保护定项安置房项目南区1#楼
交底日期
2012年3月12日
施工单位
国都建设（集团）有限公司
分项工程名称
砼工程
交底提要
地上墙、梁板、楼梯砼浇筑的相关材料、机具准备、质量要求及施工工艺
交底内容：
七、成品保护
1、要保证钢筋和垫块的位置正确，不得踩楼板、楼梯的弯起钢筋，不碰动预埋件和插筋。
2、不用重物冲击模板，不在梁或楼梯踏步模板吊帮上蹬踩，应搭设跳板，保护模板的牢固和严密。
3、已浇筑楼板、楼梯踏步的上表面砼要加以保护，必须在砼强度达到1.2MPa以后，方准在面上进行操作及安装结构用的支架和模板。
4、墙体砼拆模马上进行喷水养护，以保持砼表面湿润为宜。门窗洞口的阳角立即用竹模板保护，避免磕碰造成缺棱掉角，影响观感。
5、楼梯浇筑后及时在楼梯模板上覆盖竹模板保护，待拆模后在面层上敷设一层麻袋片，浇水养护，麻袋片上盖竹模防护。
八、应注意的质量问题
（1）蜂窝：原因是砼一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失，钢筋较密而砼坍落度过小或石子过大，柱、墙根部模板有缝隙，以致砼中的砂浆从下部涌出而造成。
（2）露筋：原因是钢筋垫块位移、间距过大、漏放、钢筋紧贴模板、造成露筋，或梁、板底部振捣不实，也可能出现露筋。
（3）麻面：拆模过早或模板表面漏刷隔离剂或模板湿润不够，构件表面砼易粘附在模板上造成麻面脱皮。
（4）孔洞：原因是钢筋较密的部位砼被卡,未经振捣就继续浇筑上层砼。
（5）缝隙与夹渣层：施工缝处杂物清理不净或未浇底浆等原因，易造成缝隙、夹渣层。
（6）现浇楼板面和楼梯踏步上表面平整度偏差太大：主要原因是砼浇筑后，表面不用抹子认真抹平，上人过早或未垫板进行操作。
（7）楼梯踏步、休息平台、楼板上装修层厚度不同，而支踏步模都一样，造成踏步装修后高低差太大。
（8）墙上出现裂缝：由于砼不作初凝规定，浇筑又不分层均匀施工，造成砼过初凝还未接槎；但现场过初凝而不按施工缝处理，又继续浇砼，使已初凝或终凝再次被振散，此部分砼后期强度再也上不来。若墙上取芯或回弹，强度肯定不合格。
（9）由楼板强度已达100％，但拆模后板上不得随意堆料，否则造成楼板堆料荷载超过本身允许使用荷载，引起楼板开裂。
（10）浇筑后12小时内浇水养护，要保持砼表面湿润。养护结束应采取必要保温措施防止砼长期直接暴露于室外环境。
审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
02-01-C2-023
工程名称
房山区长阳站7号地西城区旧城保护定项安置房项目南区1#楼
交底日期
2012年3月12日
施工单位
国都建设（集团）有限公司
分项工程名称
砼工程
交底提要
地上墙、梁板、楼梯砼浇筑的相关材料、机具准备、质量要求及施工工艺
交底内容：
九、安全方面
1、砼振捣人员作业时应戴好绝缘手套，穿绝缘鞋。
2、所有电线必须架空，不准拖地，与钢筋附着之间用木条隔开。
3、场区内道路上罐车行驶注意安全，控制行驶速度。
4、罐车与泵车工后台之间操作工人注意罐车倒车时的安全。
5、板底下部看护人员必须使用36V照明电。
十、现场文明施工
1、严禁洗泵的水浇筑在砼里。
2、砼浇筑完，所有振动器、振动棒、电箱、电线全部清理干净，收入仓库。
3、所有落地砼、砂浆清理干净。
4、多余塑料布退回仓库。
5、施工场地、道路清扫干净。
