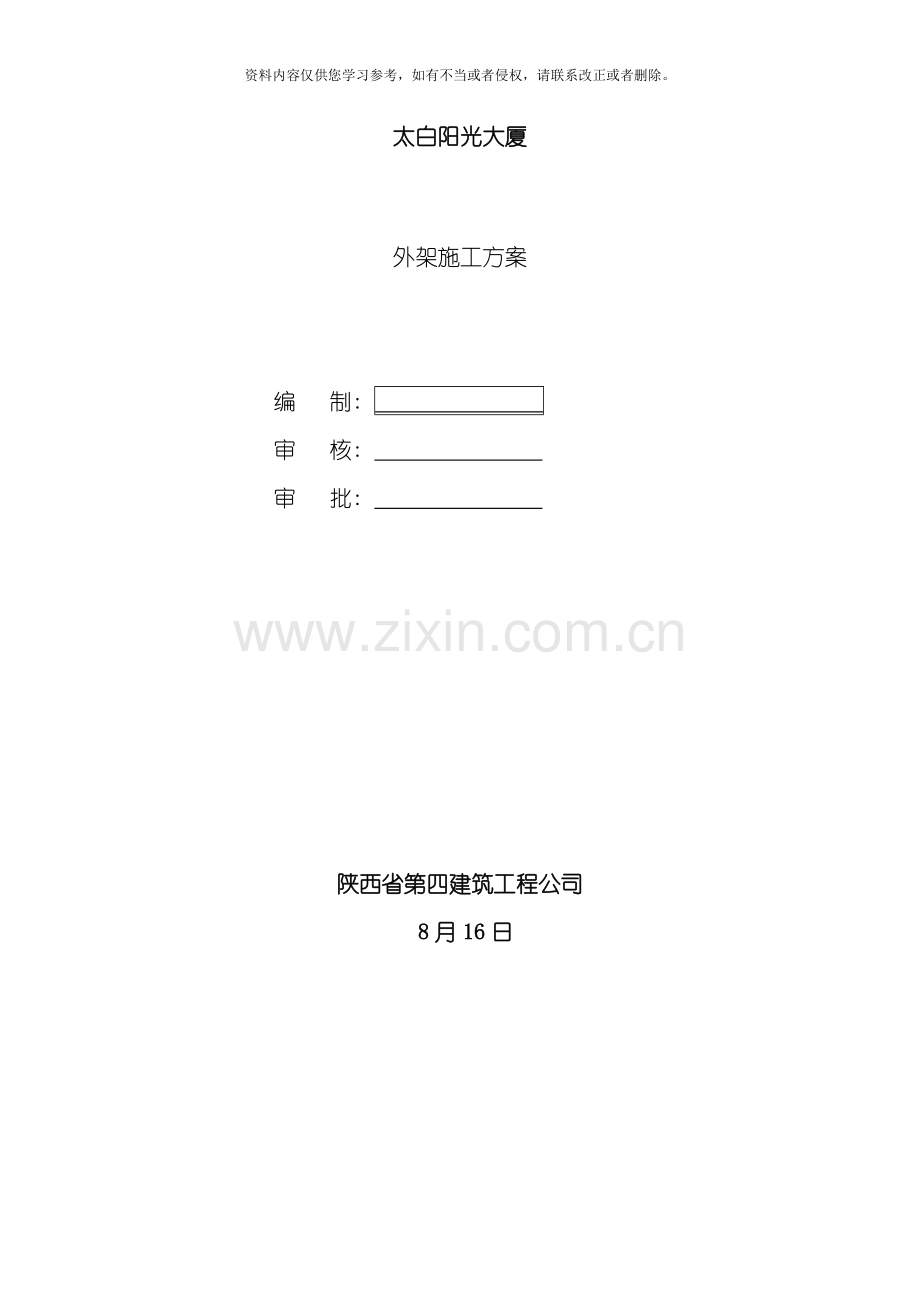

1、资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。太白阳光大厦外架施工方案编 制: 审 核: 审 批: 陕西省第四建筑工程公司 8月16日 一、 工程概况: 1、 项目名称: 太白阳光大厦2、 建筑使用年限: 50年。3、 建筑类别: 一类高层住宅。4、 建筑物耐火等级: 一级。5、 建筑抗震设防烈度: 七度.6、 建筑结构形式: 框架剪-力墙结构。7、 总建筑面积: 20918.12, 其中地上19095.65,地下1822.47。8、 建筑层数: 地下一层, 地上二十二层。9、 建筑物高度: 71.55M。根据现场实际情况, 决定五层以下采用落地式双排钢管脚手架, 五层以上搭设
2、悬挑脚架, 共挑五次, 21层以下每次挑四层, 第五次挑二层。二、 编制依据: 1、 太白阳光大厦住宅楼建筑、 结构施工图纸。2、 建筑施工安全检查标准 JGJ59993、 建筑施工扣件式钢管脚手架安全技术规范 JGJ130 4、 建筑施工高处作业安全技术规范 JGJ80915、 建筑施工手册 第二版6、 实用五金手册三、 落地架搭设方案: 落地式外脚手架从地下室至五层结构板底, 高度22.94m。 1、 外脚手架地基处理: 搭设场地表面作成二皮2:8灰土平整夯实; 离建筑物0.2m和1.2m处铺设二道厚50mm木板; 立杆地部距地面120mm处设置连续式扫地杆, 脚手架扫地杆与立杆处用小横杆
3、拉牢; 距落地式双排脚手架外0.5m处设置宽300mm深400mm的排水沟。2、 主节点必须设置一根横向水平杆, 用直角扣件接且严禁拆除, 主节点处两个直角扣件的中心距不应大于500mm。双排脚手架, 靠墙一端的外伸长度不应大于0.4倍的内外立杆长度,且不应大于500mm;作业层上非主节点处的横向水平杆两端均应采用直角扣件固定在纵向水平杆上.3、 作业层脚手板应铺满、 铺稳, 离开墙面120150mm; 应设置三根横向水平杆。当脚手板长度小于2m时, 可采用两根横向水平支撑, 但应将脚手架两端与其可靠固定, 严防倾翻。可采用对接平铺, 亦可采用搭接铺设, 脚手板对接平铺时, 接头处必须设两根横
4、向水平杆, 脚手板外伸长度应取130mm150mm, 两块脚手板外伸长度的和不应大于300mm; 脚手板搭接铺设时, 接头必须支在横向水平杆上, 搭接长度应大于200mm, 其伸出横向水平的长度不应小于100mm, 并用铁丝将脚手板牢固的绑扎到小横杆上。4、 每根立杆底部应设置底座或垫木。必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在紧靠在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5、 立杆必须用连墙件与建筑物可靠连接, 连接件布置应符合要求。6、 立杆接长接头必须采用对接扣件连接。对接搭接应符合下列规定: 7、 立杆间距1500mm
5、, 内侧立杆距建筑物300mm, 外立杆距建筑物1200mm。( 1) 立杆上对接扣件应交错布置: 两根相邻立杆的接头不应设在同网格内, 内部同隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm; 各接头中心至主节点的距离不宜大于量距的1/3.( 2) 搭接长度不应小于1m, 采用不少于2个旋转扣件固定, 端部扣件盖板的边缘至立杆的距离不应小于100mm。立杆顶端宜高出操作层1.5m, 双管立杆中副立杆的高度不应低于3步, 钢管长度不应小于6m。8、 大横杆步距1800mm, 中间设拦腰杆一道。小横杆步距同大横杆, 纵向间距1500mm。9、 双排脚手架均必须在外侧立面的两端各设置
6、一道剪刀撑, 并应由底部至顶部连续设置; 中间各道剪刀撑之间的净距不应大于10m。10、 拆除作业必须由上而下逐层进行, 严禁上下同时作业, 连墙件必须随脚手架逐层拆除, 严禁先将连墙件整层或数层拆除后再拆脚手架; 分段拆除层高不应大于2步, 如高差大于2步, 应增设连墙件加固。11、 连墙件的设置: 采用2.5m短钢管将外架的外侧立杆同框架柱双向拉结。四、 挑架搭设方案: 材质要求及规范1、 钢管规格48mm, 壁厚3.0cm, 焊接钢管其材质符合YB42-63标准, 严禁钢管上打孔。2、 扣件符合GB78-67可煅铸铁分类及技术条件规定。螺栓、 螺母、 垫圈符合GB700-79普通碳素钢技
7、术条件中A3规定。在螺栓拧紧力矩达65KNM时, 不得发生破坏。3、 钢脚手板材应符合GB700-79中A3钢的规定, 板材厚度不小于2mm, 脚手板厚度不小于50mm。4、 密目网、 竹架板: 应具有产品出厂合格证及经复试合格。5、 对接扣件开口应朝上或朝内, 各杆件端头伸出扣件盖边缘的长度不应小于100mm。6、 栏杆应搭设在外立杆的内侧, 上栏杆上皮高度应为0.9米, ( 拦腰杆居中设置) 。7、 操作层脚手板应满铺、 铺稳, 离开墙面100mm。架子搭设: 根据该住宅楼结构及现场实际情况, 结合陕西省文明工地建设有关要求, 决定五层以下采用落地式双排钢管脚手架, 从五层楼面开始搭设挑架
8、。这样既保证了下部架子及时拆除及时进行室外回填, 也尽可能减少钢管的数量, 使投入降至较低水平。1、 施工留孔: 在铺设16工字钢的楼层施工中, 用16的圆钢制成予埋环, 按平面布置图( U环埋设节点图) 埋设; 在同层的剪力墙外墙上预埋环相对应的位置预留100( 宽) 200( 高) 预留洞。2、 工字钢: 根据不同的位置选用长3.0m、 4.5m、 6.0m的16#工字钢、 18#工字钢, 16#工字钢用于南北立面, 18#工字钢用于四个大脚, 工字钢的性能要符合国家的规定。根据挑梁平面布置图所提尺寸, 在挑梁前端立杆位置和内排立杆位置焊25钢筋头( 外径) 以固定立杆, 钢筋头高100。
9、3、 外脚手架基本尺寸外架采用483.0钢管搭设, 排距900。无阳台及无空调板处双排钢管架内杆距墙300, 外立杆距墙1200。挑梁采用16工字钢制作, 内侧用16圆钢锚环固定在现浇板上。居中设置拦腰杆, 连墙件按两步三跨菱形设置, 挑架高度12.0米。4、 挑梁安装: 当楼面强度达到50%以后, 方能够开始安装工字钢, 工字钢间距同外架立杆间距, 保证每根立杆下均有工字钢。在位于工字钢梁的挑点位置垫一块20厚的垫块, 避免工字钢前端直接作用在结构梁或挑板上。挑梁固定: 主体混凝土浇筑前, 按挑梁平面布置图( 附图1) 所示位置埋设18钢筋锚环。挑梁位于门洞中时, 在建筑物墙( 梁) 上埋锚
10、环; 挑梁位于剪力墙内时, 剪力墙上预留100( 宽) 200( 高) 预留洞, 用于挑梁前端固定。挑梁尾部按图示尺寸埋钢筋锚环, 锚环挂于现浇板底网片钢筋上, 且锚固长度不小于35d。如下图: 阳台部位挑梁前端必须抬起5, 荷载不能直接传递至阳台上。安装挑梁时, 剪力墙部位在工字钢下打木楔或支垫板, 将挑梁前端支起, 待上层剪力墙浇完时用12mm钢丝绳将挑梁前端拉起。大角处挑梁作法: 大角处由于此挑梁固定长度不够, 在18工字钢挑梁前端用12mm的钢丝绳与建筑物斜拉承载, 用20mm花篮螺栓调节松紧程度。5、 脚手架搭设: 立杆A、 每根挑梁端部立杆下方焊25钢筋头( 32套管) , 立杆套
11、于25的钢筋头上( 32套管) 以保持稳定。B、 立杆选用33.4m、 44.2m、 5.66m三种规格的钢管纵向排列布置。C、 立杆接长采用对接扣件。主立杆要求垂直度偏差不大于全高的1/400。D、 接头应交错布置, 且不得在同步同跨内; 同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500。大横杆: 立杆地部距地面120mm处设置连续式扫地杆, 脚手架扫地杆与立杆处用小横杆拉牢。A、 大横杆放在立杆内侧, 其长度不宜小于3跨。B、 大横杆连接接头应交错布置, 不能在同一步距或同一间距内。可采用对接扣件, 也可采用搭接。搭接时转向扣件不应少于3个, 搭接长度不能小于1米, 端部扣件边
12、缘至杆端距离不应小于100mm。C、 主节点处, 必须设置一根横向水平杆用直角扣件且严禁拆除。D、 主节点处, 两个直角扣件的中心距应大于150mm, 脚手架靠墙一段外伸长度不应大于350mm。E、 纵向水平杆的对接扣件应交错设置, 两根相邻纵向水平杆的接头不宜设置在同步或同跨内, 不同步或不同跨的两个相邻接头的距离不应小于500mm。小横杆: A、 第一道小横杆固定在大横杆下面的立杆上, 其余小横杆位于大横杆上, 以大横杆做小横杆的支座, 用直角扣件连接牢固。B、 小横杆在立杆外露100, 设在距立杆100mm的范围内, 并不得拆除。横向水平杆必须用两个直角扣件牢固地扣在纵向水平杆上。靠墙一
13、端端头距建筑物保持不小于50mm的距离。C、 阳台、 空调板转角处架体距建筑物空隙过大处, 视具体情况增加立杆, 小横杆的长度相应增加, 以满足架体需用为度。D、 作业层的小横杆应根据脚手板的需要等间距设置, 最大间距不应大于纵距的1/2。连墙杆A、 连墙杆按二步三跨设置。在剪力墙的墙面处采用=10的钢板制作预埋件, 预埋件上焊48mm、 300mm长的钢管用转角扣件与连墙杆扣接。并设在靠近主节点处。在门窗洞口处采用加设两道横杆经过扣件与连墙杆连接。除剪力墙外的框架柱连墙件的设置采用2.5m的短钢管环向同框架柱拉接, 经过柱子的侧面双向拉接到外架的立杆上, 如右下图所示: B、 应在靠近主节点
14、处设置, 偏离主节点的距离不应大于300mm。C、 应从底层第一步纵向水平杆处开始设置, 当该处设置有困难时, 应用其它可靠措施固定。D、 宜采用菱形布置, 也可采用矩形布置。连墙体的垂直间距应大于层高, 并不大于3.0米( 2步) 。E、 连墙杆应采用钢性连接随脚手架的升高设在靠近立杆300mm的范围内。呈水平垂直与墙面设置, 也可与脚手架连接的一端稍微下斜, 不允许向上翘起。剪刀撑: A、 剪刀撑按立面图布置, 每组跨越立杆根数在57根之间, 斜杆与地面的倾角宜在45度60度之间。B、 杆件接长采用搭接, 搭接长度不小于1000mm, 并用不少于三个转角扣件连接。C、 小转角处宽度小于30
15、00立面采用”之”字撑设置。D、 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上, 旋转扣件中心线至主节点的距离不宜大于150mm。E、 剪刀撑应设置在拐角两边和造型复杂处, 剪刀撑纵向间距大于15米时, 必须在中间加设一道剪刀撑。脚手板: A、 在悬挑脚手架的首层设一道脚手板, 再在作业层设一道脚手板。在二层以上必须在作业层下两步内设一道脚手板为隔离防护层。B、 脚手板必须满铺, 变形、 松散的脚手板禁止使用。C、 脚手板应设置在三根横向水平杆上, 可采用对接平铺, 也可采用搭接铺设, 脚手板接头处需设两根横向水平杆, 脚手板外伸长度为130150mm, 脚手板对接处外伸长
16、度之和不得大于300mm。搭接铺设时, 接头必须支在横向水平杆上, 搭接长度大于200mm, 其伸出横向水平杆的长度不应小于100mm。D、 严禁出现挑头板, 脚手板必须固定在横杆上, 和架体有效连接。E、 作业层满铺脚手架, 离开墙面100mm。并和架体有效连接。对接平铺接头必须设两根横向水平杆, 130150mm, 两块板的和不应大于300mm。安全防护A、 在悬挑脚手架外立面用密目安全网满封。B、 作业层外侧设1.2m的护身栏杆, 并在护身栏杆与脚手板高度0.6m处加设一道栏杆以加强作业层外侧的防护。C、 为了加强作业层密目安全网耐穿透力, 在该层再设一道1.2m高的小目安全网。D、 在
17、作业层的外侧立杆纵向连续设置1820cm高、 3cm厚的木板作挡脚板。E、 安全网长挂时要到外高里低, 网与网之间拼严密, 牢固可靠, 防止意外。九层及九层以上悬挑时则在外架底部建筑物四周均设置张网。五、 悬挑外架计算书: 悬挑架搭设参数: 1、 予埋18钢筋环, 尺寸见P6页图。2、 挑梁选用18#工字钢。3、 立杆纵距La=1.8 M, 横距Lb=0.9 M, 步距h=1.8 M, 内立杆离建筑物外皮a=0.3 M。脚手架与主体结构采用刚性连接, 连接点竖向间距H1=2h=3.6 M, 水平间距L1=3La=5.4 M, 连墙件覆盖面积S=3.65.4=19.44 M230 M2, 符合规
18、范要求。外架设计高度H=15.0 M。4、 施工活荷载: 按装修作业脚手架考虑时, 活荷载标准值q=2.0KN/M2, 并考虑二层同时施工; 按结构作业脚手架考虑时, 活荷载标准值q=3.0KN/M2, 考虑一层同时施工。、 悬挑架计算: 本工程按考虑风荷载进行计算。查表, 得 483.5钢管钢材的抗压强度设计值f=205N/mm2截面回转半径=15.8 mm 截面模量: W=5.08103 mm3立杆截面面积: A=4.89102 mm2 外架迎风面积: AN=1.81.8=3.24 M2外架挡风面积: AW=1.81.8=3.24 M21、 恒荷载标准值( GK) 计算: GK=Hi( g
19、k1+gk3) +n1lagk2Hi-外架设计高度Hi=15.0 Mgk1-由表5-7查, 得gk1=0.1270 kg/mgk2-由表5-14查, 得gk2=0.3331 kg/mgk3-由表5-15查, 得gk3=0.0922 kg/mn1-同时施工层数a、 用于结构作业: GK=15( 0.1270+0.0922) +11.80.33313.98 KNb、 用于装饰作业: GK=15( 0.1270+0.0922) +21.80.33314.49 KN2、 活荷载标准值( QK) 计算: QK= n1laqkn1-同时施工层数qk-由表5-16查, 得 结构作业qk=1.35 kg/m;
20、 装饰作业qk=0.90 kg/ma、 用于结构作业: QK=11.81.352.43 KNb、 用于装饰作业: QK =21.80.903.24 KN3、 风荷载标准值( WK) 计算: 查建筑结构荷载规范( GBT9-87) 西安50年一遇基本风压WO=0.35 KN/MWK=laWkWk=0.7szWO=AN/AW=3.24/3.24=1s-脚手架体型系数, 查表5-6得s=1.0=1.0z-风压高度变化系数, 按建筑结构荷载规范( GBT9-87) 表6.2.1选用。0.7-按5年重现期计算的基本风压折减系数。Wk1=0.7110.35=0.245 KN/M-( 3M处) Wk2=0.
21、711.2060.35=0.295 KN/M-( 18M处) Wk3=0.711.4620.35=0.349 KN/M-( 33M处) Wk4=0.711.6200.35=0.397 KN/M-( 48M处) WK1=1.810.245=0.441 KN/MWK2=1.810.295=0.531 KN/MWK3=1.810.349=0.628 KN/MWK4=1.810.397=0.715 KN/M4、 脚手架整体稳定性计算: 确定材料强度附加分项系数m由表5-5查, 得: 组合风荷载m=1.5607计算轴心力设计值N: N=1.2( NGK+NQK) 式中NGK即GK, NQK即GK, 将G
22、K和GK的数值代入, 得a、 结构作业: N=1.2( 3.89+2.43) =7.58 KNb、 装饰作业: N=1.2( 4.49+3.24) =9.28 KN计算风荷载弯距MW: MW=0.12qwkh2 式中qwk即WK, h为步距, 则MW1=0.120.4411.82=0.17 KN*MMW2=0.120.5311.82=0.21 KN*MMW3=0.120.6281.82=0.24 KN*MMW4=0.120.7151.82=0.28 KN*M确定稳定系数: 查表5-20 lb=1.050.9 m, 则取=1.5=h/=1.51.5/0.0158=142由表5-22查, 得: =
23、0.340整体稳定性验算: N/A+MW/Wfc/0.9m 将fc和m的数值代入式中, 得N/A+MW/W0.146 KN/mm2使用类别A( mm2) W( mm3) N( KN) MW( KN*mm) N/A+MW/W( KN/mm2) 验算结果结构作业0.3404895.081037.581200.069合格1400.073合格1700.079合格1900.083合格装饰作业0.3404895.081039.281200.079合格1400.083合格1700.089合格1900.093合格5、 脚手架构件计算: 工字钢稳定性计算: I=866.20 cm4 W=108.30 cm3 A
24、=21.95 cm2 E=206103N/mma、 按锚固和外挑均为3.0 m进行计算: 查表知: 工字钢截面特征值WX=237cm3 =27.9 kg/m=0.27 KN/M如图: N1=9.28 KN N2钢丝绳拉力: 10 KNM=9.28( 2.1+3) +1/20.2732-103cos600=33.54 KN/M强度计算: Q=M/W=33.54106/237103=141.52 N/mm2f=205 N/mm2 符合规范要求挠度计算: N1b2l/6EI( 3-b/l) +( N1+103cos600) l3( 3EI) + ql4( 8EI) 9.282.123620686.6
25、20( 3-2.1/3) +( 9.28+103cos600) 33( 320686.620) +0.2734( 820686.620) =0.0005+0.01225+0.00015=0.0129小于受弯构件容许挠度: l/400=7.50, 满足。b、 按锚固2.8m和外挑3.2m进行计算: N1=9.28 KN N2钢丝绳拉力: 10 KN q2=1.8 KN/MM=9.282.75+0.91.82.752+1/20.273.22+103cos600=44.15 KN/M强度计算: Q=M/W=44.15106/237103=186.29 N/mm2f=205 N/mm2 符合规范要求挠
26、度计算: N1b2l/6EI( 3-b/l) +( N1+103cos600) l3( 3EI) + ql4( 8EI) 9.282.323.2620686.620( 3-2.3/3.2) +( 9.28+103cos600) 3.23( 320686.620) +0.273.24( 820686.620) =0.00064+0.01486+0.0002=0.0157小于受弯构件容许挠度: l/400=8.00, 满足。立杆的稳定性计算: 单支杆件的计算长度系数1c, 查表5-27, 得: 角柱1.722; 边柱1.702。L0=1ch=1.7221.5=2.58 m=1.7021.5=2.5
27、5 m=L0/=2.58100/1.58=16.3=2.55100/1.58=16.1 查表5-22, 得: =0.265或0.271 =N/Afa、 结构作业: =7.58103/( 0.265489) =58.5 N/mm2f =205 N/mm2 =7.58103/( 0.271489) =57.2 N/mm2f =205 N/mm2 b、 装饰作业: =9.28103/( 0.265489) =71.6 N/mm2f =205 N/mm2 =9.28103/( 0.271489) =70.0 N/mm2f =205 N/mm2小横杆稳定计算: 活荷载qQ=2KN/m2 qk=3KN/M
28、qG=0.35KN/m2 qG=0.351.5=0.525KN/MMQKmax=1/8ql2( 1-2) 2 =0.3/0.9=1/3 =1/830.921-( 1/3) 22=0.27KNMMGKmax=0.0473 KNMMmax=1.2 MGKmax+1.4 MQKmax=0.4348 KNM=M/W=0.4348/5.0810-6=85.59N/mm2f=205 N/mm2 符合规范要求大横杆稳定计算, 按等跨连续梁进行计算: qQ=20.75=1.5KN/MqG=0.350.75=0.2625KN/MMGKmax=-0.105ql2=-0.1051.51.52=0.3544 KNMM
29、QKmax=-0.105ql2=-0.1050.26251.52=0.062 KNMM=1.2MG+1.4MQ=0.571 KNM因此Q=M/W=0.571/5.0810-6=112.3 N/mm2f=205 N/mm2 符合规范要求予埋18钢筋计算: 两个钢筋拉接点取中按一个计算: S=1MPs=M=p1=47.01 p=47.01KN因此强度计算: =P/A=47.01103/3.1492=184.8 N/mm2 Rc = 8.5 KN 2 Rc =17 KN ( 采用双扣件) b、 大横杆与立杆连接扣件抗滑承载力验算 N=( gk2La +qK) LbLa2=( 0.33311.8+3)
30、 1.51.82=4.86 KN Rc = 8.5 KN ( 满足要求) 连墙杆稳定承载验算: 连墙杆采用483.5钢管, 杆件两端均采用直角扣件分别连接于脚手架及附加的墙内、 外侧短钢管上, 因此连墙杆的计算长度取脚手架距墙距离, 即l0=0.5m; 0.85m; 2.2m。查冷弯薄壁型钢结构技术规范, 得: =150=l0/=0.5100/1.58=32 =0.85100/1.58=54 =2.2100/1.58=139 查表5-22, 得: =0.912; 0.839; 0.353。Nc/A=12103/( 0.912489) =27 N/mm2f =205 N/mm2 =12103/(
31、 0.839489) =29.2 N/mm2f =205 N/mm2 =12103/( 0.353489) =69.5 N/mm2f =205 N/mm2符合规范要求六、 搭设作业: 搭设作业程序: 在楼层上安装槽钢并固定 立杆定位 放扫地杆 竖立杆并于扫地杆扣紧 安装第一步大横杆并与立杆扣紧 安第一步小横杆 安第二步大横杆 安第二步小横杆 加设临时斜撑杆上端与第二步大横杆扣紧( 装设与挂连件后拆除) 安第三步第四步大横杆和小横杆 安装二层与柱连杆 接立杆加剪刀撑铺脚手板 扎防护栏及挡脚板 挂安全网搭设作业注意事项1、 严禁与其它规格钢管及其相应扣件混用。2、 底立杆应按立杆接长要求选用不同长
32、度的钢管交错设置, 至少有两种不同长度的钢管作立杆。3、 在设置第一排连墙杆前, 应约每隔6跨设一道临时连墙杆, 以确保架子稳定。4、 一定要采取先搭设起始段而后向前延伸的方式, 当两组作业时, 可分别从相对角开始搭设。5、 连墙件和剪刀撑应及时设置, 不得滞后超过两步。6、 杆件端部伸出扣件之外的长度不得小于100mm。7、 在顶排连墙件之上的架高( 以纵向平杆计) 不得多于两步, 负责应每隔六跨加设一道撑拉措施。8、 剪刀撑的斜杆与基本构架结构杆件之间至少有三道连接, 其中, 斜杆的对接或搭接接头部位至少有一道连接。9、 周边脚手架的纵向平杆必须在角部交圈并与立杆连接, 因此, 东西两面和
33、南北两面的作业层( 步) 有一交汇搭接固定所形成的小错台( 形成字交圈) , 铺板时应处理好交接处的构造。如图: 10、 对接平板脚手板时, 对接处的两侧必须设置间横杆。11、 作业层的栏杆和挡脚板一般应设在立杆的内侧。栏杆接长应符合对接或搭接的相应规定。12、 不准利用架体作垂直吊拉运送材料的支架。13、 脚手架搭设必须由持上岗证的专业架子工承担, 对参加作业的操作人员进行系统的安全技术交底。作业前, 必须检查个人的安全防护用品是否完好, 着装是否紧凑, 工具袋等必须用品是否齐全完备, 待一切确认后方可进入作业区作业。14、 在夜间、 雨雪、 强风天气严禁外架作业七、 脚手架搭设质量的检查与
34、验收: 搭设的技术要求、 允许偏差与检验方法见下表: 项次项 目技术要求容许偏差mm示 意 图检验方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动-10沉降2立杆垂直度最后验收垂直度偏差Hmax=20MHmax=40MHmax=60MHmax=80MH/200H/400H/600H/800100用经纬仪或吊线和卷尺搭设中检查垂直度偏差的高度( M) 不同设计高度H时的允许偏差( mm) 80M60M40M20MH=2H=10H=20H=30H=40H=50H=60H=70H=8071325385063758810071734506784100725501007501003间距
35、步距偏差柱距偏差排距偏差205010钢板尺4纵杆平杆高差一杆的两端20水平仪或水平尺同跨内、 外纵向水平杆高差105双排脚手架横向平杆外伸长度偏差外伸500mm50钢板尺6扣件安装主节点处各扣件距主节点的距离A150mm钢板尺同步立柱上两个相临扣件的高差500mm钢卷尺立柱上的对接扣件距主节点的距离h/3纵向水平杆上的对接扣件距主节点的距离L/3扣件螺栓拧紧力矩4060N*M扭力扳手7剪刀撑斜杆与地面的倾角4560角尺8脚手板外伸长度( mm) 对接100a1502a300卷尺搭接a100卷尺扣件连接质量检查扣件紧固质量用扭力扳手检查, 抽样按随机均布原则确定, 检查数量与质量判定标准见下表。
36、不合格的扣件必须紧固到满足规范规定要求。扣件拧紧质量、 抽样数目及判定标准序号检查项目安装扣件个数( 个) 抽检数量( n) 合格判定数( A0) 不合格判定数( R0) 1连杆立杆与纵横向平杆或剪刀撑的扣件; 接长立杆、 纵向平杆或剪刀撑的扣件51909115015128028150050112001201320058132032500112351223462连接横向平杆与纵向平杆的扣件519091150151280281500501120012013200581320325012357102346811八、 架子的使用及管理: 1、 把好验收关, 搭设过程中的架子每搭好一个施工层高度, 分
37、包队自检合格后, 必须由项目技术负责人组织技术安全与搭设班组、 工长进行检查验收, 符合要求后, 方可使用。2、 架子上不准成批堆放材料。3、 架子搭设后要派专人管理, 未经安全管理人员同意不得随意改动, 不得任意解掉架子与柱连接拉件和扣件。4、 外架实行外挂密目网全封闭。九、 拆卸作业1、 架子作业时必须遵循建筑安全操作规程, 依据本方案施工。2、 认真清理架体上的所有悬浮物及障碍物并保证清理过程中被清理物不得翻倒、 抛掷到地面。对架体的每个节点、 连墙杆、 支承件进行认真的检查, 对不符合要求的加固、 补充完善。3、 拆卸作业前, 必须检查个人的安全防护用品是否完好, 着装是否紧凑, 工具
38、袋等必须用品是否齐全完备, 待一切确认后方可进入作业区作业。对参加拆卸的操作人员进行系统的安全技术交底。脚手架拆除必须由持上岗证的专业架子工承担。4、 拆除现场设警戒区, 配专人负责警戒工作。停止拆除区域内所有施工, 待外架拆除完毕后方可进入该区域作业。5、 拆除工作由架子工班长指挥, 操作人员必须步调统一。当两人共同拆同一杆件时必须互相呼应, 确认无误后方可进行作业6、 拆除工作按搭设的反程序进行: 安全网护身栏杆踢脚板最上一组剪刀撑连墙杆小横杆大横杆立杆挑梁7、 拆除时必须按规定逐层循环作业, 不允许分立面拆除或踏步式拆除, 认真做到一步一清、 一杆一清。8、 所有连墙杆、 剪刀撑必须随脚手架的拆除同步进行, 不准先行拆除。9、 每个参加作业的人员必须严格遵守操作规程, 作业时必须按规定正确使用安全带, 戴好安全帽。每班作业完后, 必须对存留的架体进行检查, 对不稳定的部位加固后方可离开。10、 在拆除脚手架过程中, 所有杆件、 施工材料不得随意堆放在脚手架上, 必须将每一个杆件运送到安全地方后再拆下一个杆件。架体上不得存放任何悬浮材料。对拆下来的材料不得随意朝下投掷, 有组织地输送到地面分类码放。11、 在夜间、 雨雪、 强风天气严禁外架作业。陕西省第四建筑工程公司 8月16日
