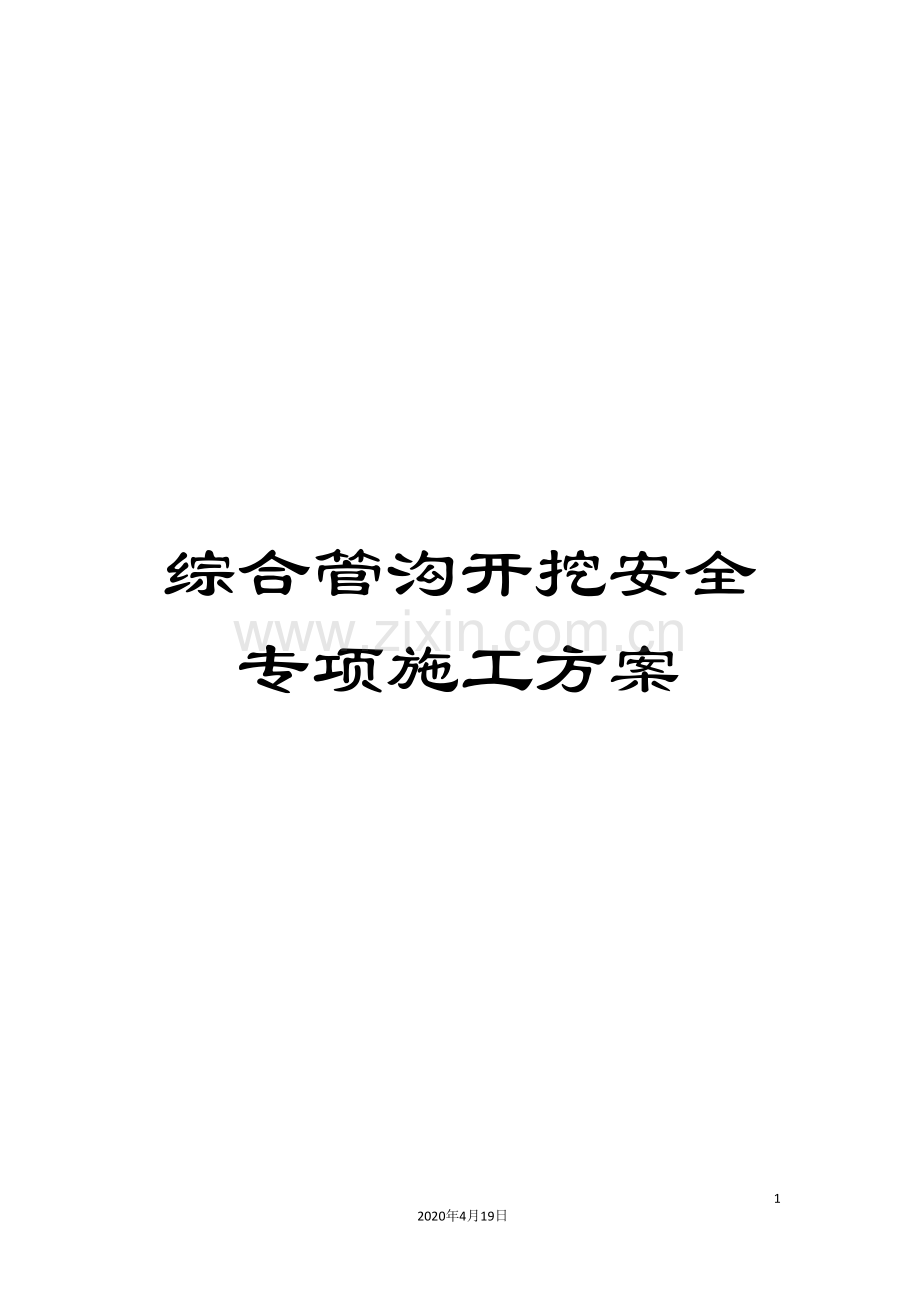

综合管沟开挖安全专项施工方案.doc

综合管沟开挖安全专项施工方案132020年4月19日文档仅供参考石家庄正定新区东门路管沟施工安全防护方案编制： 审核： 批准： 广东省阳江市建安集团有限公司石家庄分公司 11月5日目 录一、工程概况2二、工程规模2三、工程地质与水文情况2四、组织部署：3五、安全施工方案3六、沟槽开挖施工技术方案5七、应急救援预案5八、各职能部门职责6九、安全应急救援联系电话8管沟施工安全防护方案一、工程概况石家庄正定新区东门路综合管沟西起京珠高速路东侧，东至太行大街(K0+780K2+690、k2+850k4+699),位于道路南侧，管沟全场3863m,综合管沟中心线距离道路中心线11.5m，管沟净宽7.40m，净高3.60m，管沟上顶标高约63.00m，下底标高约59.4m，管沟上层表面覆土约2.50m深，综合管沟为单层结构，共2个仓室，分别为给水管、中水管和热力管管仓（标准断面尺寸为4.803.60m）,电力、电信管仓（标准断面尺寸为2.303.60m）东门路综合管沟分别与西上泽大街综合管沟，东门路综合管沟和太行大街综合管沟发生十字交叉，东门路综合管沟和东门路综合管沟共设置一个控制室和消防泵房，并将其布置在东门路与东门路十字交叉路口，兼做进出口。雨水设计北侧为雨水排水主干路，南侧为雨水排水支管，只收路面及南侧绿地的雨水，并隔一定距离汇入北侧雨水排水主干管内，雨水以桩号K2+760（新城大道）分界，K2+760以西雨水管沿路自西向东排至新城大道雨水主干路，K2+760以东雨水干管沿路自东向西排自新城大道雨水主干路，最终汇流排入新城大道与东门路相交处的1#雨水泵站，经泵站提升后雨水最终排入周汉河。污水设计北侧为污水排水主干路，南侧为污水排水支路，并隔一定距离汇入北侧污水排水主干管内，污水以桩号K3+649（纳爱斯大街）分界，K3+649以西污水干管沿路自西向东排至纳爱斯大街污水干管，最终排入污水处理厂，K3+649以东污水干管沿路自东向西接至太行大街污水主干管。雨水管线、污水管线为双侧布管。二、工程规模主要工程项目：综合管沟工程、雨污水工程。综合管沟工程：全长3863米。雨污水工程：全长3927米。三、工程地质与水文情况工程地质特性：本工程所在场地地形较平坦，在地貌上属于滹沱河一级阶地，除填土层外，主要地层均未第四世纪滹沱河冲洪积形成的粘性土、粉土河砂类土。根据其岩性、成因和物理力学性质，自上而下分为6个工程地质主层，4个工程地质亚层。在钻深25.0m范围内未见地下水，本工程可不考虑地下水的影响。1）素填土层：杂色，松散，不均匀，以建筑垃圾和生活垃圾为主。2）黄土状粉土层：浅褐黄色，稍湿，稍密，土质不均匀，扰动易散，稍有砂感，无光泽，摇振反应中等，干强度及韧性低，属于中压缩性土。3）细砂层：灰白色，稍湿，稍密，矿物成分以石英长石为主，见少量暗色物质及云母，局部夹粉土薄层。 黄土状粉土1层：褐黄色，中密，湿，无光泽反应，摇振反应中等，干强度及韧性低，属于中压缩性土。4）中砂层：灰白色，中密，稍湿，矿物成分以石英长石为主，见少量暗色物质及云母。黄土状粉土1层：褐黄色，中密，稍湿，无光泽反应，摇振反应中等，干强度及韧性低，属于中压缩性土。5）中粗砂层：灰白色，中密，稍湿，分选性较好，磨圆度差，矿物成分以石英长石为主，见少量暗色物质及云母。黄土状粉土1层：褐黄色，中密，稍湿，无光泽反应，摇振反应中等，干强度及韧性低，属于中压缩性土。6）中砂层：灰白色，中密，稍湿，分选性较好，磨圆度差，矿物成分以石英长石为主，见少量暗色物质及云母。粉土1层：褐黄色，中密，稍湿，无光泽反应，摇振反应中等，干强度及韧性低，属于中压缩性土。四、组织部署：成立以项目经理为组长总工程师为副组长、由各部门负责人参加的安全文明施工领导小组，经理部配备专职安全员、施工班组设兼职安全员：组长： 孟立勋副组长：辛国立组员：孙海涛、刘立辉、杨永波五、安全施工方案5.1坚持贯彻安全第一，预防为主的方针，严格遵守国家、河北省颁布的有关安全生产的法律、法规、规范和规范性的文件等的要求、规定以及工程所处的环境，并依照GB/T28001标准制定实施相应的安全方面的制度和措施，切实予以执行。5.2坚持班前会制度，各施工队每天坚持召开班前会，认真贯彻三不允许作业的内容。5.3安全防护措施（1）、施工人员必须严禁格遵守施工现场的安全生产制度，施工区域设置硬质围挡，并设安全标志，夜间及阴暗处设置警示灯，设专人疏导交通，非作业人员不许入内。（2）、施工前对施工范围内，地上、地下管线、建（构）筑物进行调查，对涉及到的地上地下构筑物、管线等视具体情况采取拆改或保护措施。（3）、进入施工现场必须佩戴好安全帽，作业前必须检查工具、设备、现场环境等，确认安全后方可作业，作业时必须按规定正确使用好劳动保护用品。（4）、作业人员要服从领导和安全检查人员的指挥，工作思想集中，坚守作业岗位，严禁酒后作业。（5）、使用挖掘机时严禁铲斗从运输车驾驶室上空越过，卸料时要尽量降低卸料高度，防止偏载、超载或砸坏运输车辆。（6）、挖掘机作业过程中，禁止任何人上下挖掘机和传递物品，不准边工作边维修保养，操作人员应随时注意挖掘机各部件的运转情况，发现异常立即停机，及时检修查明原因排除故障，挖掘机回旋半径内严禁站人。（7）、严禁挖掘机在电力架空线路下方挖土，需在线路一侧作业时，应设专人监护，机械与电力架空线路的最小距离必须符合下表规定：与电力架空线路的最小距离电力架空线路电（kv）1115204060110220距离（m）垂直方向1.53456水平方向11.5246（8）、在各类管道1m范围内、直埋缆线2m范围内必须由人工开挖，严禁机械开挖，并约请管理单位派人现场进行监护。（9）、沟槽边堆土距离不小于1m，堆土高度不大于1.5米。（10）、进入沟槽作业前必须检查槽帮有无裂缝、水浸或坍塌的危险隐患，确定无危险后方可作业。（11）、人员上下沟槽作业需使用梯子或爬梯，不得攀跳上下。（12）、作业时两人横向间距不得小于2米，纵向间距不得小于3米。严禁掏洞挖土、在槽内休息。（13）、作业中发现地下管道等构筑物、文物、不明物时，必须立即停止作业，向带班人员报告，并按要求处理或保护；作业时距上方电缆不得小于相关规范的规定距离。（14）、槽顶物料堆放平稳，不可放置在临边处也不可妨碍施工通行和物料装卸；传递物件时严禁投掷物料、吊车吊运物料严禁猛提猛放。（15）、凡有可能坠落的任何物料一律先行撤除或加以固定，以防跌落伤人。六、沟槽开挖施工技术方案1、挖槽前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质、地下结构物、沟槽附近地上结构物以及施工环境等情况，制订必要的安全措施，确保施工质量及安全。2、采用人工配合挖掘机挖槽,挖槽前，技术人员向挖掘机司机详细交底，并设专人指挥，及时测量槽底高程和宽度，防止超挖和欠挖。深槽挖土的边坡系数根据土质、挖深以及拟采用的支护方式确定为1：0.5，具体按边坡支护方案操作。开挖中发现土质松软地段，立即采用木板、支架、方木进行临时支护。沟槽上下均派设安全员巡视，及时观测沟槽稳定情况，及时发现和排除各种险情和安全隐患，为确保槽底土壤结构不被扰动和破坏，在机械开挖时，应预留20cm不挖，待人工抄平。人工清挖槽底时，测量人员随时观测，认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受扰动和破坏。3、由于沟槽开挖较深，确保沟槽壁不出现塌方现象，且挖掘机不能一次开挖到位，因此采用分层二次开挖法：上、下两层均采用放坡开挖，上层开挖深度按3-4米控制，下层开挖深度按3-4米控制，每层沟槽开挖完成后，及时按照预定支护方案进行支护，待支护完成后开挖下一层。4、在雨期施工，应尽量缩短开槽长度，并作好排水沟、集水坑等防排水措施，如遇雨水泡槽，要尽快采取措施，抽排积水，清除淤泥，用砂石料回填湿槽，达到稳定即可，不宜铺垫过厚，否则造成基础沉陷不均匀。深槽不能被积水泡槽过久，否则极易塌方，危及其它。5、管沟底部开挖宽度，除管道结构宽度外，应增加工作面宽度。有外防水的结构时，每侧工作面宽度宜取1米，雨污水管沟每侧工作面宜取0.6米。6、锚喷支护后，应及时进行地下结构施工。在施工过程中，应经常检查坑壁的稳定情况。7、在挖方边坡上侧堆土或材料以及移动施工机械时，应与挖方边缘保持一定距离，以保证边坡的稳定。堆土或材料应距挖方边缘2m以外，高度不宜超过2m。七、应急救援预案7.1成立应急救援小组，并对小组成员进行基本急救常识的教育培训，并适时组织演练。7.2制定应急救援小组值班制度，保证事故发生后信息的及时畅通。7.3发生事故后，发现人应及时向项目部经理汇报，项目经理应当立即启动应急救援预案，组织人员进行抢救。7.4紧急救援小组须分工明确，事故发生后一方面有专人负责抢救伤员，一方面应有人组织进行现场保护，另外还有专人调查事故原因，三方面应同时进行。7.5调查事故现场，确保对救护人员及伤病员或其它人无任何危险，如：（1）、坍塌事故，须先确定坍塌土坡是否已稳定，不会再扩大；（2）、触电伤亡事故，须先确认已切断电闸箱电源；（3）、确认保证事态不会再进一步扩大后，迅速使伤病员脱离危险场所。7.6初步检查伤病员，判断其神智、气道、呼吸循环是否有问题，必要时立即进行现场急救和监护，使伤病员保持呼吸通畅，视情况采取有效的止血、止痛、防止休克、包扎伤口等措施，固定、保存好断离的器官或组织预防感染。7.7在救援小组人员进行施救的同时，由现场人员拨打120急救中心电话，救援小组人员应坚持到救护人员或其它施救者到达现场接替为止。7.8分析事故原因，撰写详细的事故调查报告，并向上级有关部门递交事故调查报告。7.9 安全救援组织机构组 长：孟立勋副组长：辛国力，成 员：刘立辉 杨永波 王宇超 袁健鑫 王光明 孙海涛八、各职能部门职责1组长职责：孟立勋全面负责处理突发性安全事故工作，及时召集领导小组成员研究处理方案，布置任务，下达命令，启动应急救援预案，调查处理事故原因。2报案组职责：孙海涛、高阳发生突发性安全生产事故，现场负责人应根据事故情况立即向有关领导汇报，拨打相应急救中心电话，告知事故种类、事态、地点、联系人等，同时紧急通知急救组、机械设备组、维护秩序组和信息组启动应急救援预案。协助事故的调查与处理工作。3急救组职责：杨永波、苗晓鹏接到报案组通知后，立即赶赴现场，根据现场事故种类，立即组织抢救，协助事故的调查与处理工作。具体实施如下：1）触电事故发现事故现场发生触电事故，首先切断事故电源、对伤员进行抢救（人工呼吸或心脏挤压法），保护现场，同时大急救中心电话并疏散现场围观人群，派人去路口迎接急救车辆，伤员送往医院途中抢救工作不能停止。2）高空坠落事故发生高空坠落事故，现场医务人员立即对伤员进行包扎止血抢救。抢救人员必须对事故发生现场设围栏，疏散闲杂人员，以防再次伤人，同时拨打急救中心电话，直至送往医院。3）坍塌事故发生坍塌事故，首先抢救伤员并保护现场，拨打急救中心电话，为抢救工作创造一切便利条件，维护秩序组立即疏散现场人员，确认坍塌土方及掩埋人员方位，集中人力进行紧急抢救，动用机械设备抢挖时，要了解地下构筑物情况，事故现场设专人监护，以防再次坍塌伤人，急救车辆到达现场之前，由现场医务人员对伤员进行抢救处理。4）物体打击事故发生物体打击造成事故时，首先由现场医务人员根据伤员情况进行包扎抢救，拨打急救中心电话，为抢救工作创造一切便利条件，确保在极短时间内，把伤员送往医院。5）机械伤害事故发生机械伤害事故时，首先由机务人员、电工及时切断机械运转的动力系统，现场医务人员根据伤员情况进行包扎抢救，拨打急救中心电话，为抢救工作创造一切便利条件，确保在极短时间内，把伤员送往医院。4机械设备组职责：李献平、盖士钊根据事故现场需要，一切机械设备必须保证车况良好，随时听候调遣，保证应急救援设备和器材正常运转，服从现场指挥；协助事故的调查与处理。5维护秩序组职责：王宇超、辛国力一旦发生安全事故，接到报警组通知后，立即赶到事故现场，根据现场实际情况，设立隔离区，立即组织人员疏散和物资转移，维护现场秩序并保护好现场，为急救中心救援车辆和现场急救车辆开辟顺畅通道，保证最大限度的减少人员伤亡和财产损失；协助事故的调查与处理。6新闻媒体接待组职责：周轩羽主要负责事故现场对新闻媒体的接待工作，以“以人为本”为原则，对人民和国家财产高度负责的态度，接受舆论与监督；协助事故的调查与处理。7事故调查组：孟立勋、徐倩主要负责事故的调查、分析和处理。依据有关法律法规，本着公平、公正的原则，分析事故原因，找出事故相关责任人，根据事故调查报告，提出事故处理意见。九、安全应急救援联系电话火警电话：119 匪警电话：110 交通事故：122急救中心：120项目部有关领导联系电话：孟立勋：（项目经理）辛国力：（项目总工）安全应急救援设备：救援担架：1付 氧气袋：2个 止血带：1个 夹板：3付救援工具：铁锹20把干粉灭火器：20个救援车一辆 牌号：冀ABT211装载机：2辆吊车：1辆广东省阳江市建安集团有限公司 石家庄分公司 11月5日
