管沟开挖、回填专项施工方案.doc

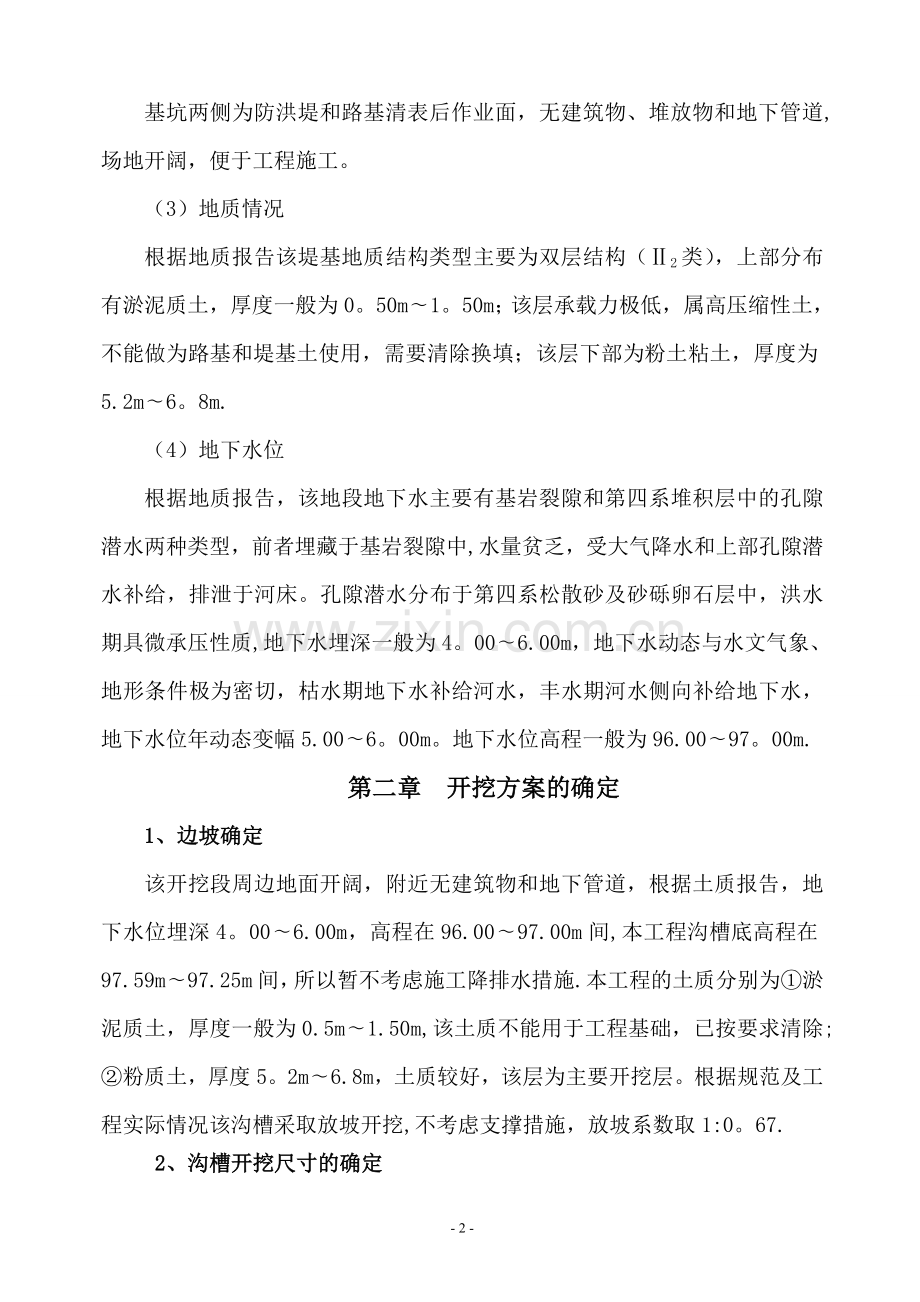

沟槽开挖专项施工方案二一年十一月二十八日目 录第一章 工程概况1、工程简介2、地质情况第二章 开挖方案的确定1、边坡确定2、沟漕开挖尺寸的确定3、开挖断面的选择4、开挖线路第三章 土方开挖施工方案1、施工准备2、施工技术要求3、成品保护4、沟槽开挖的安全措施第一章 工程概况1、工程简介2、地质情况（1）清基面及沟槽底高程该深挖段清表后地面高程为：102。25m104.50m；开挖后沟槽底高程在:97。59m97。25m间；基坑最大开挖深度7.25m。（2）周边环境基坑两侧为防洪堤和路基清表后作业面，无建筑物、堆放物和地下管道,场地开阔，便于工程施工。（3）地质情况根据地质报告该堤基地质结构类型主要为双层结构（2类），上部分布有淤泥质土，厚度一般为0。50m1。50m；该层承载力极低，属高压缩性土，不能做为路基和堤基土使用，需要清除换填；该层下部为粉土粘土，厚度为5.2m6。8m.（4）地下水位根据地质报告，该地段地下水主要有基岩裂隙和第四系堆积层中的孔隙潜水两种类型，前者埋藏于基岩裂隙中,水量贫乏，受大气降水和上部孔隙潜水补给，排泄于河床。孔隙潜水分布于第四系松散砂及砂砾卵石层中，洪水期具微承压性质,地下水埋深一般为4。006.00m，地下水动态与水文气象、地形条件极为密切，枯水期地下水补给河水，丰水期河水侧向补给地下水，地下水位年动态变幅5.006。00m。地下水位高程一般为96.0097。00m.第二章 开挖方案的确定1、边坡确定该开挖段周边地面开阔，附近无建筑物和地下管道，根据土质报告，地下水位埋深4。006.00m，高程在96.0097.00m间,本工程沟槽底高程在97.59m97.25m间，所以暂不考虑施工降排水措施.本工程的土质分别为淤泥质土，厚度一般为0.5m1.50m,该土质不能用于工程基础，已按要求清除;粉质土，厚度5。2m6.8m，土质较好，该层为主要开挖层。根据规范及工程实际情况该沟槽采取放坡开挖,不考虑支撑措施，放坡系数取1:0。67.2、沟槽开挖尺寸的确定根据图纸尺寸，箱涵沟槽底部的开挖宽度为7.70m(含两侧工作面），根据放坡系数则沟槽顶部宽度为：W= B+2nH，式中n为放坡系数，H为开挖深度。最大开挖深度按7。25m计算,则沟槽顶最大开挖宽度为：W=7。70+2*0。67*7。25=17.42m。3、沟槽开挖断面的选择在保证工程质量和安全的前提下，综合考虑减少开挖量、缩短工期、方便槽内施工等因素,根据现场土质情况、埋深、施工期气候等条件，本标段的箱涵沟槽断面决定采用梯形槽和马道结合的形式，针对本工程的特点,土方采取放坡分两层开挖，第一层开挖深度为3.0m，开挖土方直接装自卸汽车转运出工作面，第二层开挖至槽底高程（同时减小坡度），开挖土方甩至第一层工作面上由另外一台挖掘机直接装车或甩到槽顶两侧规范要求范围,由装载机装车转运至沟槽工作区外。根据现场实际情况，开槽以机械开挖人工配合的方式进行。具体情况如下图所示。4、开挖线路开挖线路自K5+718向K5+351方向单侧开挖第二层第一层第二层第一层7.70m高程：97.25m97.57m。第三章 土方开挖施工方案1、施工准备（1)技术准备开挖前认真审核地质报告、设计图纸和说明，做好图纸会审和施工组织设计，确定开挖断面和堆土位置；对有关人员已做好书面技术交底工作，并签认；做好施工管线的平面位置和高程核对。测放开挖边线,并用白灰标示。（2）人员、机械设备、测量设备人员：施工员2名、技术人员2名、专职安全员1人、电工1名.机械：挖掘机2台、装载机1台、自卸汽车5台、发电机1台、潜水泵5台等。测量仪器：全站仪1台，水准仪2台。（3）作业条件已清除挖方区内所有障碍物，如地上高压、照明、通讯线路、电杆、树木、旧有建筑物、基础、坟墓等.已完成场地平整，并且有一定坡向；挖好临时排水沟，以保证边坡不被冲刷塌方，基土不被地面水浸泡破坏，同时修筑好运输道路。2、施工技术要求（1）按设计图纸要求和测量定位的中心线，依据沟槽开挖尺寸,撒好灰线。在基坑开挖期间，设专人检查基坑稳定，发现问题及时报有关施工负责人员，便于及时处理。采用机械挖槽时，应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置,现有地下构筑物情况及施工技术、安全要求等，并应指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并与测量人员配合，及时量测槽底高程和宽度及放坡，防止超挖及放陡坡。机械挖槽，应确保槽底土壤结构不被扰动和破坏,开挖时应在设计槽底高程以上保留20左右一层不挖,用人工清底（机挖人清）.人工清挖槽底时，应认真控制槽底高程和宽度，保证沟槽槽底平直，确保槽底土壤结构不被扰动或破坏，如发生超挖，用相同的土壤或砂石分层回填夯实.为控制好各施工段间的轴线和高程，应每隔2030米架设一道龙门架，并在管道基础及管道安装时认真校核。施工时，从下游向上游施工，用挖掘机开挖沟槽内的土方，确定管线的位置，由人工开挖并清理沟槽， 保证施工的安全在沟槽中应戴安全帽等防护用品，对挖松的土方应清除,所挖土均堆在槽边1米以外,堆土时，每隔15米留一运料口，下雨时则闭合运料口。夜间挂设警示红灯及拦挡物，在人工清槽时，每10米设一高程及宽度控制桩并拉线整平，管道平面及纵向折点和附属构造物则增设一对。施测和校测控制桩时则与另一水准点闭合，根据设计高程计算下反常数。(2)一侧堆土时，应距沟边外1。0m，高度不超过1.5m，堆土顶面要向外侧作流水坡度，防止雨水进入沟槽内。（3)挖土过程中测量人员及时配合测定标高,当挖土快接近槽底时，用水准仪在槽底上部98.5M处测设水平控制网，并涂红漆标示.(4）沟槽的开挖断面应符合施工设计要求，槽底原状地基土不得扰动，机械开挖时槽底预留200mm土层由人工开挖至设计高程,整平、夯实;(5）施工时在沟槽底部两边设置临时排水沟和集水井，用碎石填充，当地下水丰富和遇雨天时,用水泵抽水,以保证开挖基坑不被雨水浸泡而造成基坑质量问题,在基坑开挖时在沟槽顶部外两侧设置小土堤截水，以防地表水倒灌入沟槽内.槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，采用天然级配砂砾石或相同的土壤回填夯实;槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理；（6）挖土至设计标高，地基钎探后，尽快会同建设、监理、设计、地勘、质监等部门共同对基底进行验槽，办理验槽手续。3、成品保护（1）开挖时注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土和运土设备碰撞、行驶破坏.（2）夜间施工应有足够的照明,防止地基、边坡超挖.4、沟槽开挖的安全措施（1）基坑四周做警戒线，设置安全警示标语，设专职安全人员值班。工程所需材料堆放整齐，距沟槽边2m以外。（2）在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯.（3)边坡大小要适当，根据挖方深度，土的物理性质和地下水的实际情况，按规定确定放坡坡比。开挖边坡土方，严禁切割坡脚，以防止边坡失稳,当边坡坡度陡于五分之一，不得在挖方上侧堆土.一侧堆土时，应距沟边外1m，高度不超过1。5m，堆土顶面要向外侧作流水坡度（4）机械开挖前应先发出信号,在挖土机臂杆回转半径范围内不允许进行其他工作.机械行驶道路平整、坚实,底部地质不好时应铺设路基钢板垫道，防止作业时下陷。（5）机械挖土分层进行，防止塌方、溜坡等造成机械倾翻，淹埋等事故，陡坡地段堆土设专人指挥,严禁在陡坡上转弯，陷车时用钢丝绳缓缓拖出,不得用设备直接推出。挖机在架空线路一侧施工时，臂杆与输电线路的安全距离不应小于规定：1kv时3m，135kv是5m。大风、大雾、雷雨天气，机械不得在高压线附近施工.（6)跟机修坡清底人员要戴安全帽，应距铲斗一定安全距离，同时采取必要的支撑措施和沟边翻土工作。机械施工区域禁止非作业人员进入场地内，挖掘机回转工作半径内不得站人或进行其他作业。挖掘机、装载机装卸土时,应待整机停稳后地进行,不得将铲斗从运输汽车驾驶室顶部越过，装土时人不得停留在装土车上。施工过程中禁止各种车辆通行以免引起沟壁坍塌，造成伤亡事故.（7）机械操作必须听从现场指挥，所有车辆必须严格按规定的开行路线行驶，防止撞车。- 7 -
