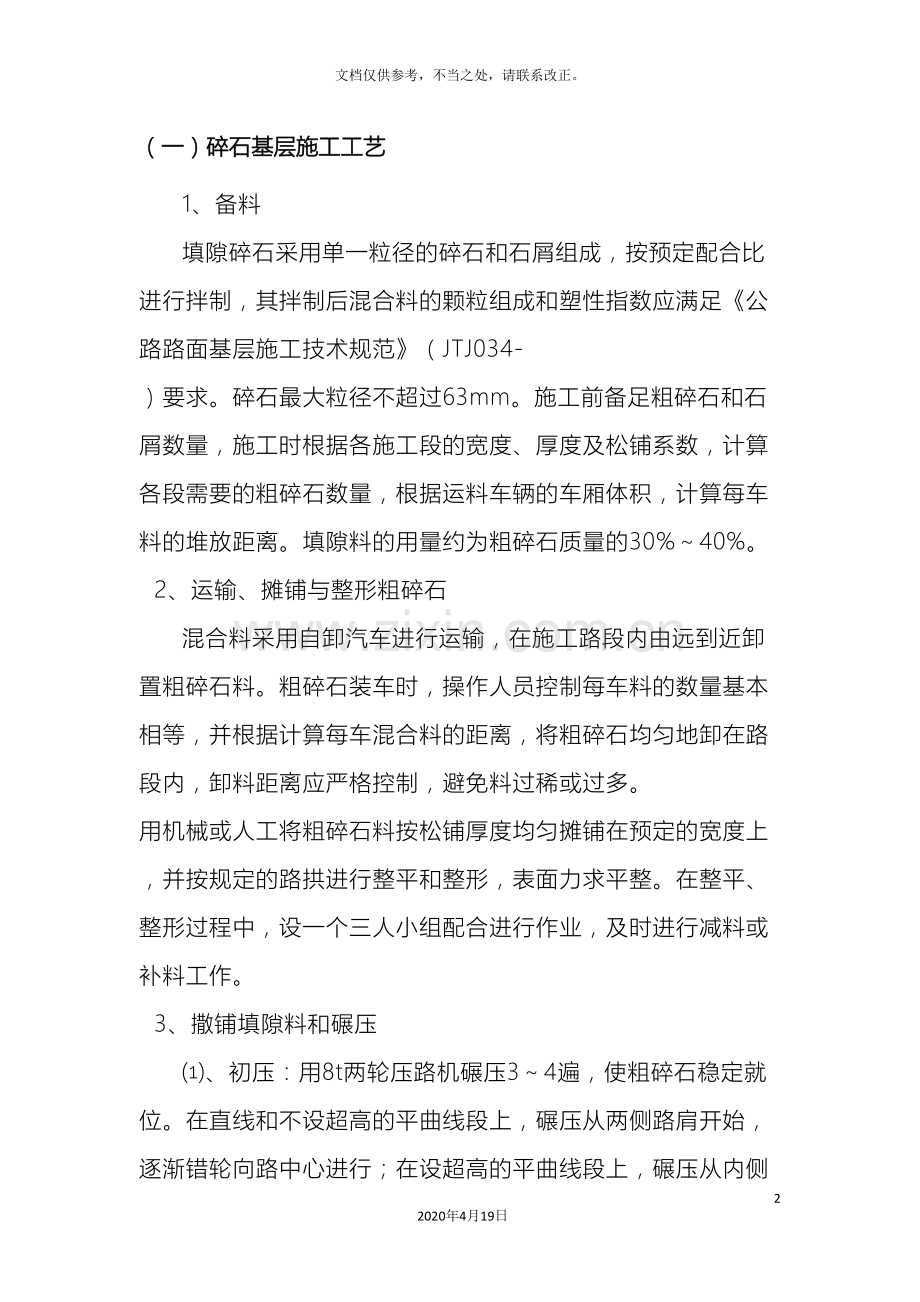

1、碎石基层施工工艺102020年4月19日文档仅供参考,不当之处,请联系改正。(一)碎石基层施工工艺1、备料填隙碎石采用单一粒径的碎石和石屑组成,按预定配合比进行拌制,其拌制后混合料的颗粒组成和塑性指数应满足公路路面基层施工技术规范(JTJ034- )要求。碎石最大粒径不超过63mm。施工前备足粗碎石和石屑数量,施工时根据各施工段的宽度、厚度及松铺系数,计算各段需要的粗碎石数量,根据运料车辆的车厢体积,计算每车料的堆放距离。填隙料的用量约为粗碎石质量的30%40%。 2、运输、摊铺与整形粗碎石混合料采用自卸汽车进行运输,在施工路段内由远到近卸置粗碎石料。粗碎石装车时,操作人员控制每车料的数量基本

2、相等,并根据计算每车混合料的距离,将粗碎石均匀地卸在路段内,卸料距离应严格控制,避免料过稀或过多。用机械或人工将粗碎石料按松铺厚度均匀摊铺在预定的宽度上,并按规定的路拱进行整平和整形,表面力求平整。在整平、整形过程中,设一个三人小组配合进行作业,及时进行减料或补料工作。 3、撒铺填隙料和碾压、初压:用8t两轮压路机碾压34遍,使粗碎石稳定就位。在直线和不设超高的平曲线段上,碾压从两侧路肩开始,逐渐错轮向路中心进行;在设超高的平曲线段上,碾压从内侧路肩开始,逐渐错轮向外侧路肩进行。错轮时,每次重叠1/3轮宽。在第一遍碾压后,再次找平。初压终了时,表面应平整,并具有要求的路拱和纵坡。、撒铺填隙料:

3、将填隙料均匀地撒铺在已压稳的粗碎石层上,松铺厚度约2.53.0cm。必要时,用用人工或机械扫匀。、碾压:用振动压路机慢速碾压,将全部填隙料振入粗碎石间的孔隙中,碾压方法同初压一样,路面两侧碾压时多压23遍。、再次撒布填隙料:再次将干填隙料撒铺在粗碎石层上,松铺厚度约2.02.5cm。用人工或机械扫匀。、再次碾压:用振动压路机慢速进行碾压,在碾压过程中,对局部填隙料不足之处,人工进行找补。局部多余的填隙料将其扫除。、再次碾压后,如表面仍有未填满的孔隙,则补撒填隙料,并用振动压路机继续碾压,直到全部孔隙被填满为止。同时,将局部多余的填隙料铲除或扫除。在找补和扫除中。要使表面能看得见粗碎石。、当需分

4、层铺筑时,在第一层已压成的填隙碎石层表面粗碎石外露约510mm,然后在上摊铺第二层粗碎石,并按上述几点进行施工。、填隙碎石表面孔隙全部填满后,用1215t振动压路机再碾压12遍。在碾压过程中,不要让填隙碎石有任何蠕动现象。在碾压之前,根据现场情况在填隙碎石表面先洒少量水,洒水量控制在3kg/m2以上。(二)水泥混凝土面层工艺水泥混凝土面层受行车荷载的重复作用及环境因素(温度和湿度)的影响较大,其施工质量的好坏将直接关系道路的正常运营和使用寿命。因此,必须精心组织,规范施工,确保工程质量。 1、安装钢模板安装钢模板是保证线形、平整度、路拱度,纵缝顺直度,板厚度宽度等各项技术指标的重要环节。在操作

5、过程中坚持“诚、固、准”的要求。“诚”是钢模板采用标准槽钢加工而成,槽钢高度与混凝土板厚一致,长度5米,接头处用专用配件牢固固定,接头要紧密,不能有离缝、前后错茬和高低不平现象。模板就位后用“T”型道钉嵌入基层进行固定。将固定好的模板底部用砂浆填塞密实,保证钢模稳固。“准”是保持钢模顶部标高的准确,用水准仪检查顶面标高平度误差控制在毫米以内。检查无误后,在钢模内侧面均匀涂刷一薄层机油。 2、混凝土拌制本标段路面工程混凝土,采用配有自动计量系统装置的强制式搅拌机进行拌制。施工前事先在搅拌站内备足符合要求的砂、碎石、水泥等材料。搅拌第一盘混凝土拌合物前,先用适量的混凝土拌合物或砂浆搅拌,拌后排弃,

6、然后再按规定的配合比进行搅拌。搅拌机装料顺序为砂、水泥、碎石或碎石、水泥、砂,进料后,边搅拌边加水。混凝土拌合物的最短时间符合水泥混凝土路面施工及验收规范(GBJ97-87)的规定,其搅拌最长时间不得超过最短时间的三倍。 3、运输、卸料、摊铺混凝土混凝土拌合物采用砼输送车运送到铺筑地点进行摊铺、振捣、做面。混凝土拌合物摊铺前,要对模板的间隔、高度、润滑、支撑稳定情况和基层的平整、润湿情况、以及钢筋的位置和传力杆装置等进行全面检查。砼输送车抵达铺筑现场后,采用侧向或纵向方式将砼混合料直接卸在安装好侧模的的路槽内。卸料时,尽可能均匀,如发现有个别离析现象,立即翻拌均匀。摊铺时,将倾卸在路槽内的混凝

7、土按摊铺厚度均匀地充满在模板范围内,摊铺时严禁抛掷和搂耙,以防离析。在模板附近摊铺时,用铁锹插捣几下,使灰浆捣出,以免发生蜂窝。 4、砼捣固与成型首先,采用插入式振动器按顺序插振一次。插入式振捣器的移动间距不宜大于其作用半径的1.5倍,其至模板的距离也不应大于振捣器作用半径的0.5倍,插点间距要均匀,防止漏振,在振捣时要避免与钢模和钢筋碰撞。振捣时间以拌和物停止下沉、不再冒气泡并泛出水泥浆为准,不宜过振。其次,用功率不小于2.2kw的平板振捣器全面振捣。振捣时应重叠10-20cm,同一位置不宜少于15秒,以不再冒气泡并泛出水泥浆为准。再则,用振动梁进一步拖拉振实并初步整平。振动往返拖拉2-3遍

8、,使表面泛浆,并赶出气泡,振动梁移动的速度要缓慢而均匀,前进速度控制在每分钟1.5m左右。对不平之处辅以人工补填找平,补填时用较细的混合料原浆,严禁用纯砂浆填补。振动梁行进时,不允许中途停留。牵引绳不可过短,以减少振动梁底部的倾斜。振动梁底缘应经常校正,保持设计线形。5、机械抹光圆盘抹光要机对混凝土进行粗抹,能平整真空吸水后留下的凹凸不平,能封闭真空吸水后的定向毛细孔开口,能经过挤压研磨能消除表层孔隙、增大表层密实度,使表层残留水和浆体不均匀分布现象得到改进,以减少不均匀收缩。混凝土板完成真空吸水后,用圆盘抹光机对其进行全面粗抹。抹光时尽量顺路方向进行,这样易保证纵向的平整;抹光过程中,将混凝

9、土表面的高处多磨、低处补浆(原浆)的方式进行边抹边找平,同时采用直尺配合进行纵横检测。 6、人工精修精修是保证路面平整度的把关工序。为达到要求的平整度,采取“量”、“抹”结合的人工精修方法。“量”即用具有标准线且不易变形的铝合金直尺,紧贴模板顶面进行拉锯式搓刮,一边横向搓、一边纵向刮移,作最后一次检测砼顶面的平整度。一旦发现误差较大,立即进行修补。搓刮前,将模板顶面清理干净。搓刮后即可用直尺于两侧边部及中间三处紧贴浆面各轻按一下,低凹处不出现压痕或印痕不明显,较高处印痕较深,据此进行找补精平“抹”即人工用抹子将表面抹平。分两次进行,先找补精平,等砼表面收浆无泌水时,再作第二次精抹,以达到规范要

10、求的路面平整度要求。 7、抗滑构造制作抗滑构造是提高水泥混凝土路面行车安全性的重要措施之一。其制作采用拉毛方式进行。我们采用压纹机进行拉毛,拉毛时保持纹理均匀,顺直、深度适宜;并控制纹理走向与路面前进方向垂直,相邻板的纹理要相互衔接,横向邻板的纹理要沟通以利于排水。拉毛以混凝土表面无波纹水迹、砼初凝前较为合适。过早和过晚都会影响制作质量。 8、养生混凝土板抗滑构造制作完毕待砼凝固后应立即养生,拟采用覆盖旧麻袋、草袋等洒水湿养生方式。每天一般洒水4-6次,但必须保证在任何气候条件下,覆盖物底部在养生期间始终处于潮湿状态,以此确定每天洒水遍数。养生时间根据混凝土强度增长情况而定,一般宜为1421天

11、。养护期满后方可将覆盖物清除,板面不留有痕迹。 9、接缝施工 A、纵向接缝按设计要求采用平缝加拉杆型。拉杆为14螺纹钢筋长度为70cm,施工前根据设计要求的间距预先在模板上制作拉杆置放孔,并在缝壁一侧涂刷隔离剂,施工时将拉杆置入。纵缝必须与路中心线平行。当混凝土强度达到6.012.0MPa时,用切缝机进行切割。切割缝宽0.6cm、缝深5cm。切缝后尽快灌注填缝料。 B、横向接缝 、缩缝:根据设计要求设置缩缝,在邻近胀缝或路面自由端部的3条缩缝内加设传力杆,其余缩缝采用假缝型,不设传力杆。设传力杆的缩缝,传力杆长50cm,施工前将沥青涂上传力杆一半。传力杆长度的一半穿过端部档板,固定于外侧定位模

12、板中,对进入浇筑段内的传力杆涂刷上沥青,浇筑邻板前再将另一半传力杆补涂刷上5cm长沥青。砼浇筑前应先检查传力杆位置,浇筑时,先摊铺下层混凝土,用插入式振捣器振实,并校正传力杆位置,再浇筑上层混凝土。待混凝土初凝后,应适时切缝。横向接缝施工时均与路中心垂直,且统一在全宽断面上。 、胀缝: 胀缝处的传力杆为30钢筋长50cm,施工前将沥青涂上28cm,传力杆长度的一半穿过端部档板,固定于外侧定位模板中,将有涂沥青的一头与未涂沥青的一头传力杆间隔地放入或将传力杆的活动端设在缝的一边,对进入浇筑段内涂刷上沥青的传力杆安装上长10cm的传力管套(留3cm的空隙填以纱头),浇筑时,先摊铺下层混凝土拌和物用

13、插入式振捣器振实,并在校正传力杆位置后再浇筑上层混凝土拌和物。浇筑邻板前同样将该端未安装传力套管的涂沥青传力杆安装上传力套管,并设置胀缝板、木制嵌条。 、横向施工缝:每天摊铺结束或摊铺过程因故中断,且中断时间超过砼初凝时间的2/3时,应设置横向施工缝。横向施工缝位置与胀缝或缩缝相重合,横向施工缝与路中心线垂直。其构造采用平缝加传力杆型,传力杆一端涂沥青。 10、切缝 掌握好切缝时机是防止初期断板的重要措施。根据我们的经验,当混凝土达到强度6.012.0MPa时是进行切缝的最佳时机,但气温突变时,我们将适当提早切缝时间,以防止混凝土面板产生不规则裂缝。切缝采用路面切缝机进行施工,切缝深度横向缩缝

14、处为(1/41/5)板厚、纵向缩缝为(1/41/5)板厚、胀缝处为34cm,缝宽缩缝处为0.30.8cm、胀缝处为2cm,开始切缝前先调整刀片的进刀深度,切割时随时调整刀片切割方向,切缝时刀片用水进行冷却,水的压力不低于0.2MPa。停止切缝时,先关闭旋扭开头,将刀片提升到混凝土板面以上,停止运转。切缝后,我们将尽快灌注填缝料。 11、填缝 填缝采用聚氯乙烯胶泥填缝。填缝前,采用压缩水和压缩空气彻底清除接缝中砂石及其它污染物,确保缝壁及内部清洁、干燥。灌注在缝槽口干燥清洁状态下进行,缝壁检验以擦不出灰尘为可灌标准。聚氯乙烯胶泥的灌注高度,夏天宜与板面齐平,冬天宜低于板面1-2mm;填缝要求饱满、均匀、连续贯通。施工完毕后,仔细检查填缝料与缝壁粘结情况,在有脱开处,用喷灯小火烘烤,使其粘结紧密。
