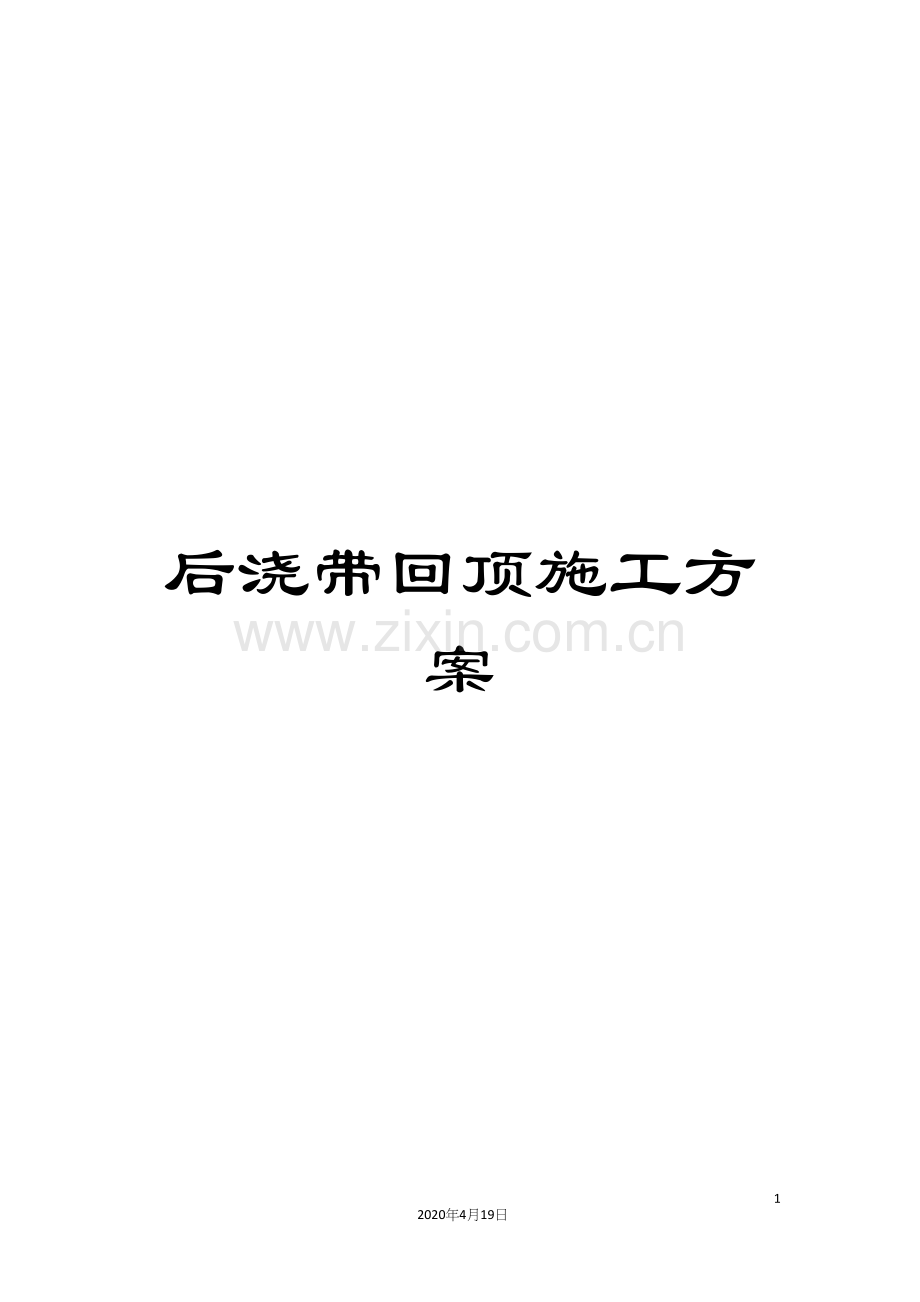

后浇带回顶施工方案

12
2020年4月19日
文档仅供参考，不当之处，请联系改正。

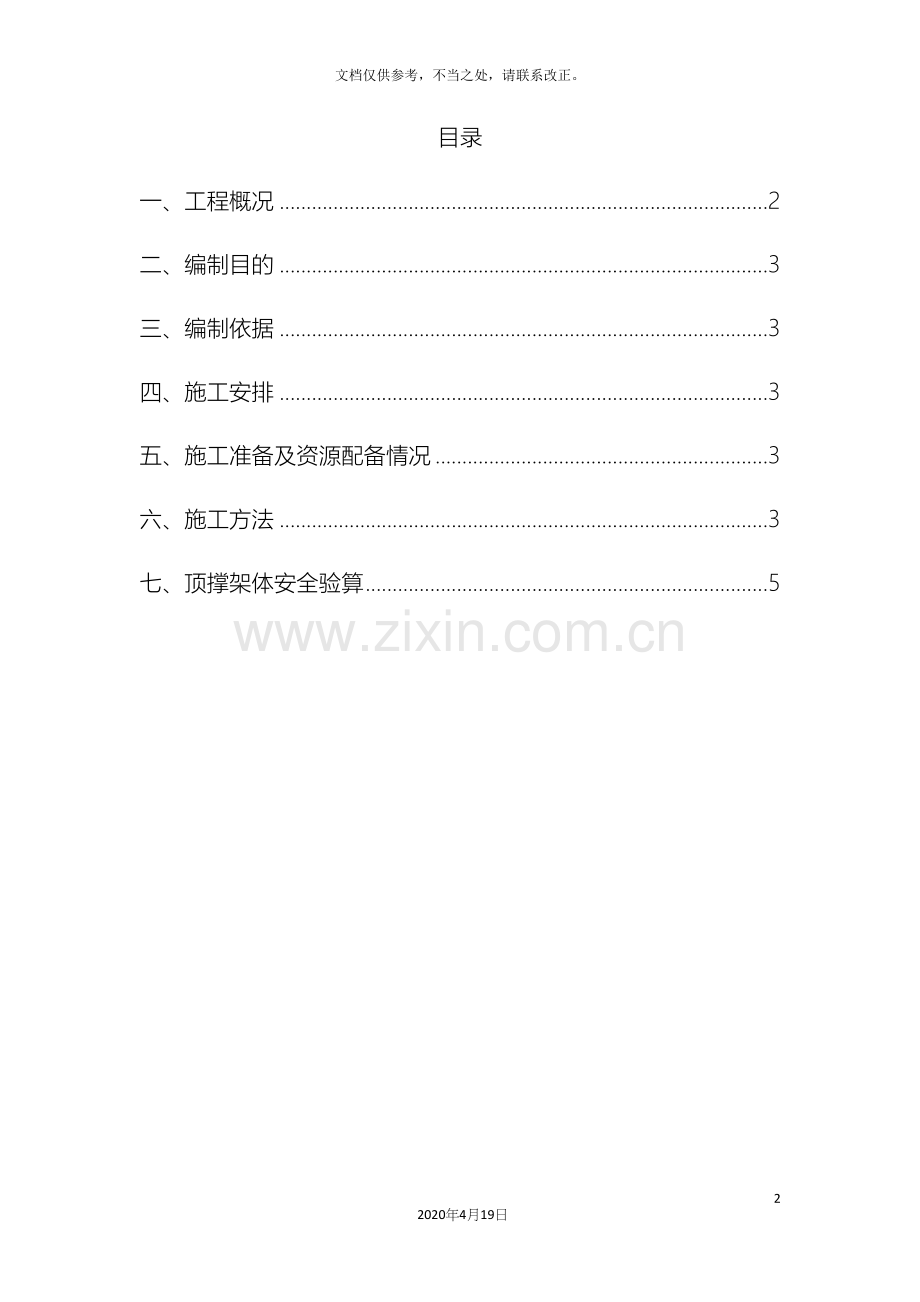

目录
一、工程概况 2
二、编制目的 3
三、编制依据 3
四、施工安排 3
五、施工准备及资源配备情况 3
六、施工方法 3
七、顶撑架体安全验算 5

后浇带防护及回撑专项施工方案
一、工程概况
工程名称：孔雀城九期
工程地址：浙江省、嘉善县、北侧为亭子桥港
建设单位：嘉兴京御房地产有限公司
勘探单位：浙江省工程物探勘察院
设计单位：上海联创立筑设计有限公司
监理单位：浙江工程建设监理公司
施工单位：中天建设集团有限公司
建筑面积：21.8926.27平方米
本工程为位于浙江省、嘉善县、北侧为亭子桥港；东侧为经五路；南侧为纬三路；西侧为体育南路。
本工程包括1#-10#等10栋27层和11#-13#等3栋8层高层及大地下车库，总建筑面积：21.892627万平方米。地下车库建筑面积：44171.92平方米；地上建筑面积：174754.35平方米；其中配套面积为：4737.88平方米；住宅面积为：156033.65平方米；建筑基底面积：14683.00平方米；其中人防面积为14252.37平方米，地下一层，地上二层裙房，住宅27层。建筑高度：79.9米（散水至女儿墙顶）；
本工程1#、4#、6#、9#楼±0.000相当于绝对标高为4.000m，2#-3#，11#-13#楼±0.000相当于绝对标高为4.100m，5#、7#、8#楼及地下车库±0.000相当于绝对标高为3.900m，10#楼±0.000相当于绝对标高为4.200m，场地自然标高为相对标高-2.300m 左右。建筑防火分类为一类，耐火等级均为一类，结构形式为框架剪力墙结构。
本工程建筑结构的安全等级为二级，设计使用年限为50年，地基基础设计等级为甲级。建筑的抗震设防分类为丙类建筑，场地类别为III类，抗震设防烈度7度设计，设计基本地震加速度为0.05g，设计地震分组为第一组，设计特征周期为0.45s，结构体系为框架剪力墙结构。
1#-10#楼27层，建筑高度为79.9m，11#-13#楼8层，建筑高度为24.9m。地下室层高3.25m-3.55m。
二、编制目的
本工程为减小因混凝土收缩产生的附加应力以及避免不均匀沉降，按设计要求在混凝土基础底板、挡土墙、梁、板相同位置均设置后浇带，带宽为800mm。
本方案主要针对楼板后浇带两侧楼板混凝土拆模后为保证混凝土不因混凝土自重等因素产生变形，根据现场实际情况拟采用的楼板顶撑方式进行后浇带混凝土加固。
三、编制依据
1、 本工程施工图纸
2、 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-
3、 《建筑施工安全检查标准》JGJ59-
4、 《建筑施工高处作业安全技术》JGJ80-
5、 公司《质量、环境、职业健康安全管理体系程序文件》
6、 中天建设集团有限公司企业标准ZTB104-
四、施工安排
本工程后浇带防护及回顶根据现场施工进度进行防护及回顶，后浇带一般为下部支持体系拆除后，立即进行回撑施工，在拆除和回顶过程中需要注意不能大面积拆模，一般一跨一跨循环进行，严禁梁、板同时拆除后再回顶。
后浇带防护一般在下部支撑拆除后立即进行覆盖防护。
五、施工准备及资源配备情况
1、人员配备
后浇带防护及回顶主管部门为项目安全组，配备1名安全员负责安排后浇带防护及回撑管理，木工2人，架子工3人随现场进度情况随时安排后浇带防护及回撑施工。
2、资源配备
后浇带防护需配备800㎡模板及方木若干，钢管9600m。
六、施工方法
（一）、后浇带回顶施工方法
原结构设计为简支梁板，由于后浇带的留置，结构受力转变为悬臂梁板，因此在后浇带处需加设支撑，避免因结构受力的变化，造成梁板开裂。
1、顶撑施工顺序
梁底模板拆除→梁底顶撑→顶板模板拆除→顶板顶撑
2、顶撑施工
为了保证结构受力要求，将梁板和后浇带模板支撑体系作为同一体系。拆除此部分满堂支撑脚手架时，后浇带处支撑必须随时拆除随时回顶，在拆除和回顶过程中需要注意不能大面积拆模，一般一跨一跨循环进行，严禁梁、板同时拆除后再回顶。后浇带二次回顶支撑拆除前，后浇带混凝土以同条件的试块强度必须达到100%。 后浇带端的梁、板回顶均采用扣件式钢管脚手架支撑，材料选用40×90mm木枋通设在梁板底，支架系统采用Ф48×3.0钢管搭设双排支撑架体，架体钢管顶端放置U型可调顶托，木方架设在U型可调顶托上，调节U型顶托，将木枋与梁底、板底顶撑牢固，U型可调顶托使用长度≤200mm。双排支撑架体纵向间距1500横，向间距1200，根据层高设二道水平杆，最大步距1500，下部200高处设一道扫地杆。后浇带两侧双排架每隔四个纵距设连接杆一道。搭设双排钢管架顶撑时，分别在后浇带两侧预留400mm支模空间，梁底位置另行搭设两根钢管顶撑，搭设横距与板底钢管相同。
具体布置如下图

（二）、后浇带防护施工方法
在外墙后浇带外用M5.0水泥砂浆砌筑240厚砖墙挡土，墙每边宽出后浇带250mm，即墙宽1300mm，墙顶标高低于室外地坪100mm，砌筑时严格控制砂浆的拌和质量和砂浆饱满度，严格按“三一”砌砖法进行组砌，砖墙与砼墙接触处采取座浆挤浆施工，保证砂浆密实，同时对后浇灌带宽度范围内的砖墙内侧采用缩口灰砌法，保护砂浆不落入底板后浇带内，后浇带外侧采用水泥砂浆抹灰，并对底板、顶板后浇带采用废旧模板进行封盖防护。
七、顶撑架体安全验算
（一）、计算参数
1、地下室模板支撑架搭设高度为3.30m。
2、立杆的纵距 b=1.50m立杆的横距 l=1.20m
3、梁按最不利位置考虑，按后浇带设置平面图最长悬臂选取为4.0米，截面尺寸按最大截面考虑，尺寸为300mm×2100mm。
4、楼板厚度250-300mm。
5、钢筋混凝土自重标准值按24KN/m3选取。
6、活荷截按4KN选取。
（二）、结构稳定性验算
1、 钢筋混凝土梁
（1）荷载计算
梁自重按最长悬臂一半计算q1=0.3×2.1×4/2×24=30.24KN
活荷载q2=4KN/m2 ×0.3×4/2=2.4KN
按荷载最大值梁考虑轴心压力N=30.24+2.4=32.64KN
（2）每根立杆的受压荷载为32.64/2=16.32KN
（3）立杆稳定性计算计算公式
公式
设用钢管Ф48×3钢管A=424mm2
受压荷载N=16.32KN
长细比 λ=L/i
钢管回转半径i=15.9 （经计算）
λ=1500/15.9=94.34
按λ=94.34查表，得出轴心受压杆的稳定系数ф=0.6362 《建筑施工手册1》表5-18
σ=16320/0.6362×424=60.5N/mm2＜205 N/mm2
满足要求。
2、钢筋混凝土楼板
（1）荷载计算
负一层板自重按最长悬臂一半计算q1=1.5×0.30×4/2×24=21.6KN
负一层活荷载q2=4KN/m2 ×1.5×4/2=12KN
负一层 楼板轴心压力N=21.6+12=33.6KN
（2）负一层每根立杆的受压荷载为33.6/2=27.6KN
（3）立杆稳定性计算
计算公式
公式（1）
设用钢管Ф48×3钢管A=424mm2
受压荷载N1=27.6KN
长细比 λ=L/i
钢管回转半径i=15.9经计算
λ1=1500/15.9=94.34
按λ1=94.34查表得出轴心受压杆的稳定系数ф=0.6362《建筑施工手册1》表5-18
σ=27600/0.6362×424=102.3N/mm2＜205 N/mm2满足要求。
