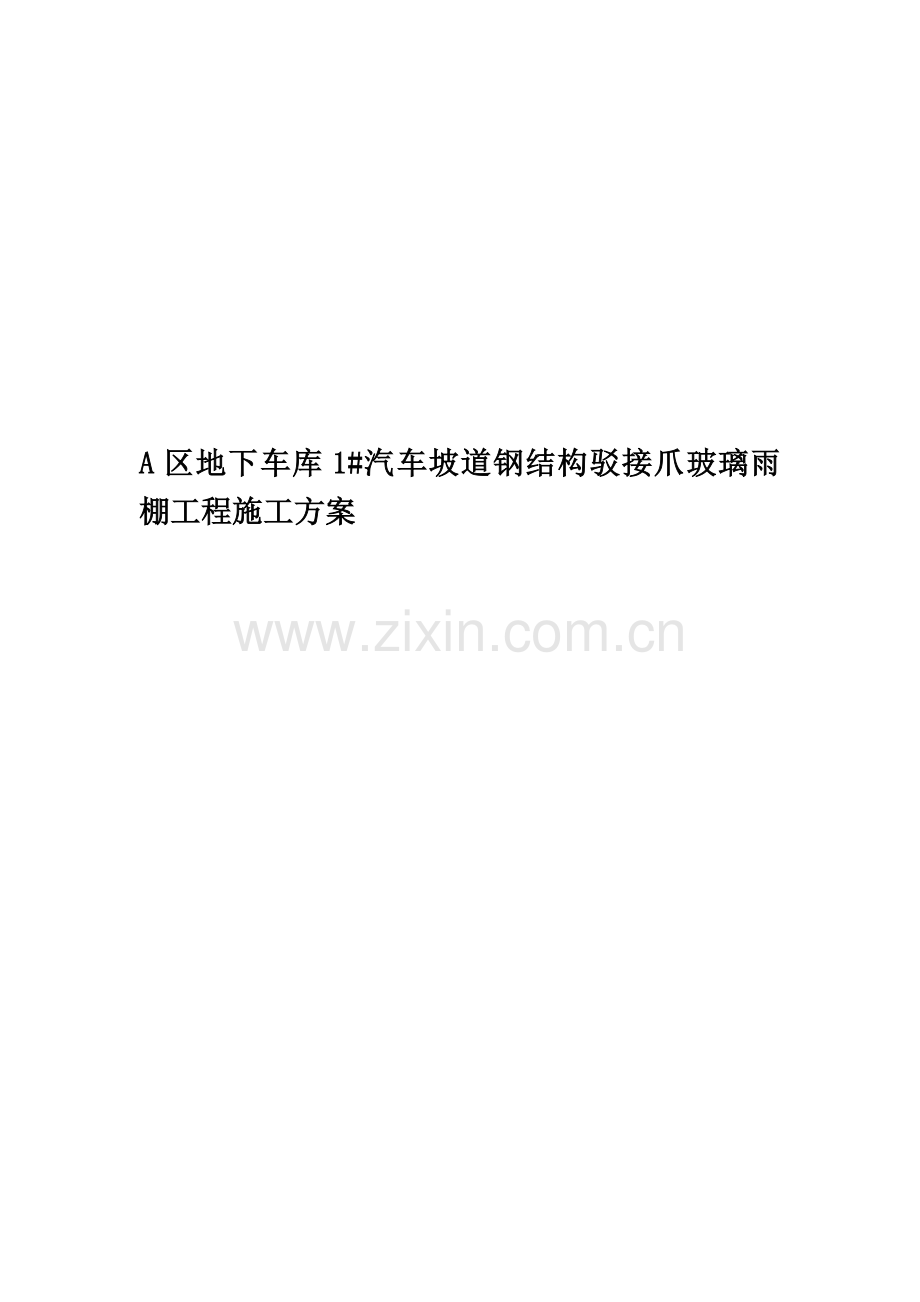

A区地下车库1#汽车坡道钢结构驳接爪玻璃雨棚工程施工方案

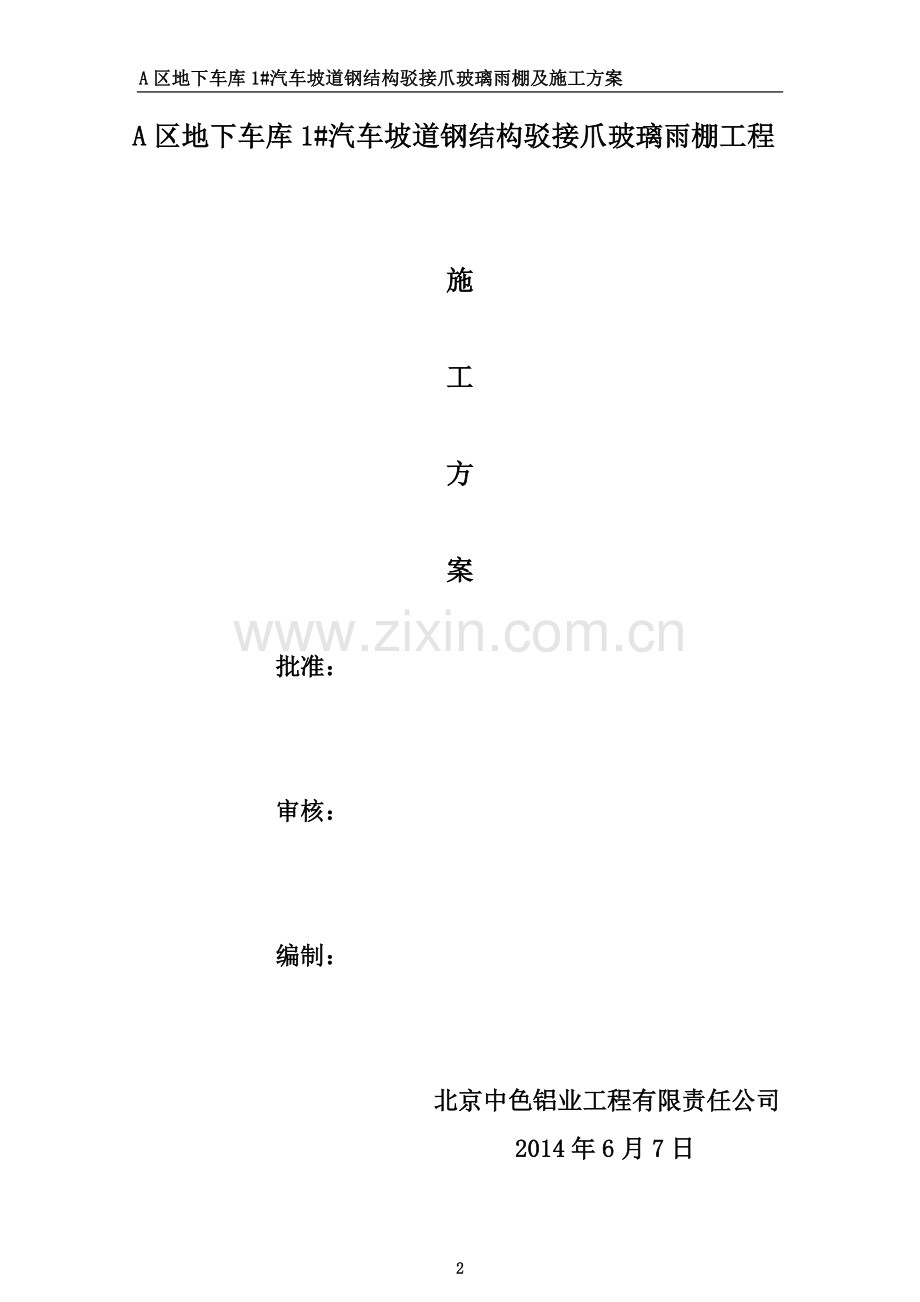

A区地下车库1#汽车坡道钢结构驳接爪玻璃雨棚及施工方案
A区地下车库1#汽车坡道钢结构驳接爪玻璃雨棚工程

施

工

方

案

批准：

审核：

编制：

北京中色铝业工程有限责任公司
2014年6月7日
目       录

一、工程概述                                                        第3页
二、编制依据                                                        第3页
三、施工目标
1、质量目标                                                    第3页
2、工期目标                                                      第3页
3、安全目标                                                      第3页
四、施工方案
1、施工准备                                         第3页
2、质量关键步骤                                                  第3页
3、施工工序流程                                                  第3页
4、作业流程                                                      第4页
五、质量标准                                                       第5页
六、成品保护                                                        第6页
七、主材一览表                                                      第6页

一、 工程概况
工程名称：A区地下车库1#汽车坡道钢结构驳接爪玻璃雨棚工程，该工程出入口为弧形坡，总工程量为268.63㎡。
二、 编制依据
1、《汽车库建筑设计规范》JGJ 100-98
2、《工程强制性条文》房屋部分
3、《屋面工程技术规范》GB 50345-2004
4、《建筑玻璃应用技术》 JGJ 113-2003
三、施工目标
1、质量目标：合格
2、工期目标：20天
3、安全目标：零事故
四、施工方案
1、施工准备
A、熟悉图纸了解设计意图的质量要求及细部做法，认真查看图纸并全部领会，对照图纸与现场有不同或不理解施工图纸，可向项目部和设计人员提出问题和意见，核对图纸无误后再进行施工。
B、按施工制定场地整齐摆放各种材料，组织施工机械的架设，安装于调试。
C、勘察施工现场并与监理、业主确定设计标高。
D、驳接爪、玻璃、钢型材订货加工：按照确定的钢型材、驳接爪、玻璃样品进行订货加工。必须注意加工的质量，它关系到现场的施工质量。
2、质量关键步骤
玻璃板块分隔放线必须准确，钢型材焊接防锈处理符合设计要求。驳接爪、钢型材、焊接必须符合设计规范。
3、施工工序流程
按工艺分为： 现场测量放线放样→检查验线→检查预埋件或（安装锚栓）→安装后置预埋件→制作钢结构及连接件→检查验收埋件→安装钢结构→安装连接件及连接拉杆→检查调整连接件及连接拉杆水平度及落水坡度→安装驳接爪转接件及所有钢架满焊→玻璃放样、校正规格尺寸→隐蔽检查办理工序验收→钢结构饰面喷涂油漆→玻璃板块安装→自检检查板块安装质量报监理验收→打胶检查及清理、班组自检→项目部检查验收。
4、作业流程
⑴、放线控制
a、组织技术人员对施工现场按照交底标高进行测量放线，按标高线在墙上弹出1m水平控制线和板块分格线。
b、组织技术人员对施工范围的建筑基层表面画出预埋件位置，除去埋板位置上的水泥砂浆，保证埋板安装在砼墙上能平正贴合。
⑵、锚栓安装和后置埋件
a、钻孔 根据放线工提供的基准，确定埋件的位置后，将埋板上安装孔的位置准确标在墙体上，用电锤在标出的固定点钻孔，钻孔直径与设计的锚栓钻孔直径相符。
b、锚栓 用毛刷和气管深入已打空中，将孔中灰沙反复掏出和吹冲干净，确保无灰沙后，把化学或置筋胶植入孔中，将螺栓慢慢伸进后，将其摆正固定。
⑶、安装钢结构连接件、转接件、驳接爪、玻璃板块
a、前期准备：在安装埋板的期间，组织人员对连接件进行下料加工，另组织人员对连接件进行画线打孔，并将连接件根据现场位置进行编号。
b、安装连接件及连接拉杆，先按分格确定连接件、拉杆位置尺寸，连接件焊接于两牛腿之间，再进行拉杆焊接于牛腿确定位置。钢梁牛腿与埋板、连接件、拉杆焊接完毕后清除焊渣。检查焊缝质量达到要求后报项目部验收合格。
d、钢梁连接件、拉杆焊接完毕后，将驳接爪、转接件焊于牛腿上部，焊接转接件时需要拉线校正平整度、垂直度，保证转接件位置尺寸统一。电焊作业施工在焊接下方设立防火斗。
e、隐蔽工程验收：钢结构安装完毕后。施工班组长对隐蔽部位进行自检，合格后报项目部验收并办理工序验收单，由项目部通知业主、监理，质检站等组织隐蔽验收。隐蔽工程验收合格后方可进入下一道工序施工。
f、钢构件油漆前，需采用专用磨片、钢丝抛盘对钢构件进行抛光出亮，采用专用防锈漆对钢构件进行提前处理，底漆完成后进行原子灰腻子修补、磨平，，完成底漆打磨平整后施工面层喷漆2遍 。
g、安装驳接爪件时需对油漆进行保护，驳接爪安装时需对爪件螺栓统一调整到同一高度，并检查好落水落坡、平整度。
h、安装玻璃板块时注意尺寸偏差以及对角线偏差，以便控制板块安装时质量。爪件与玻璃板块安装好后及时调整平整度、落水落坡，拧紧爪件螺栓固定玻璃。确保玻璃安装符合设计要求及规范要求。
i、打胶：对雨棚、采光顶板块间的胶缝进行处理，采用丙酮擦洗板块打胶处，在缝口两侧黏贴纸胶带，最后嵌入中性硅胶，硅胶嵌填密实，光滑平顺，要求胶缝成您圆弧形，胶缝顺直无气泡，待完成后轻轻将纸胶带撕掉，使打胶边成一条直线。雨天及玻璃板块潮湿时严禁打胶，室外温度低于该密封耐候胶要求的最低操作温度时，则停止打胶作业。
j、清理：勾缝或打胶完毕后，必须待胶凝固后，再用壁纸刀、棉纱等物对板块表面清理。
五、质量标准：
允许偏差和检验方法项次
项次
项目
允许偏差
（mm）
检验方法
1
构建整体垂直度
≤2
用经纬仪
2
竖向构件直线度
≤2.5
用2m靠尺、塞尺测量
3
相邻两竖向构建标高偏差
≤2
用水平仪和钢尺测量
4
同层构建标高偏差
≤3
用水平仪和钢直尺以构件顶端为测量面进行测量
5
相邻两竖向构建间距偏差
≤2
用钢卷尺在构件顶部测量
6
连接杆件横向水平度
相邻三构件
≤2
用钢直尺和尼龙线或激光

项次
项目
检验
指标
1
拼缝外观
横平竖直、缝宽均匀
用直尺检测尺检查
2
耐候胶施工质量
符合规范要求，填嵌密实、均匀、光滑、无气泡
查质保资料，观察检查
3
拼缝直线度
≤2
用2m靠尺测量
4
缝宽度差(与设计比)
≤2
用卡尺测量
5
相邻面板接缝高低差
≤2
用深度尺测量
六、成品保护
1、运输板块时应特别小心，避免磕碰边角，必要时用地毯与软物包住边角。
2、板块要摆放整齐牢固，摆放位置要再房间或室外选好，避免来回搬运及雨淋，板块要立着摆放，下面用方木固定。
3、施工完毕后，应做好警示牌或设置防护栏杆。
4、在施工过程中垃圾应及时清理，做到工完场清，责任到人，奖罚分明。
5、安装完成后对特殊版块质面层应采用木板、地毯或塑料布等进行保护。
七、主要材料一览表
名称
材质 规格
产地
钢材
焊接异性H型钢
8H、9H型钢 6.5mm厚

钢管
直径150mm 4.5mm厚

玻璃
顶部玻璃
8+1.14PVB+8双钢化夹层

连接件
不锈钢驳接爪

密封胶
结构耐候硅酮胶
