实体检测技术交底

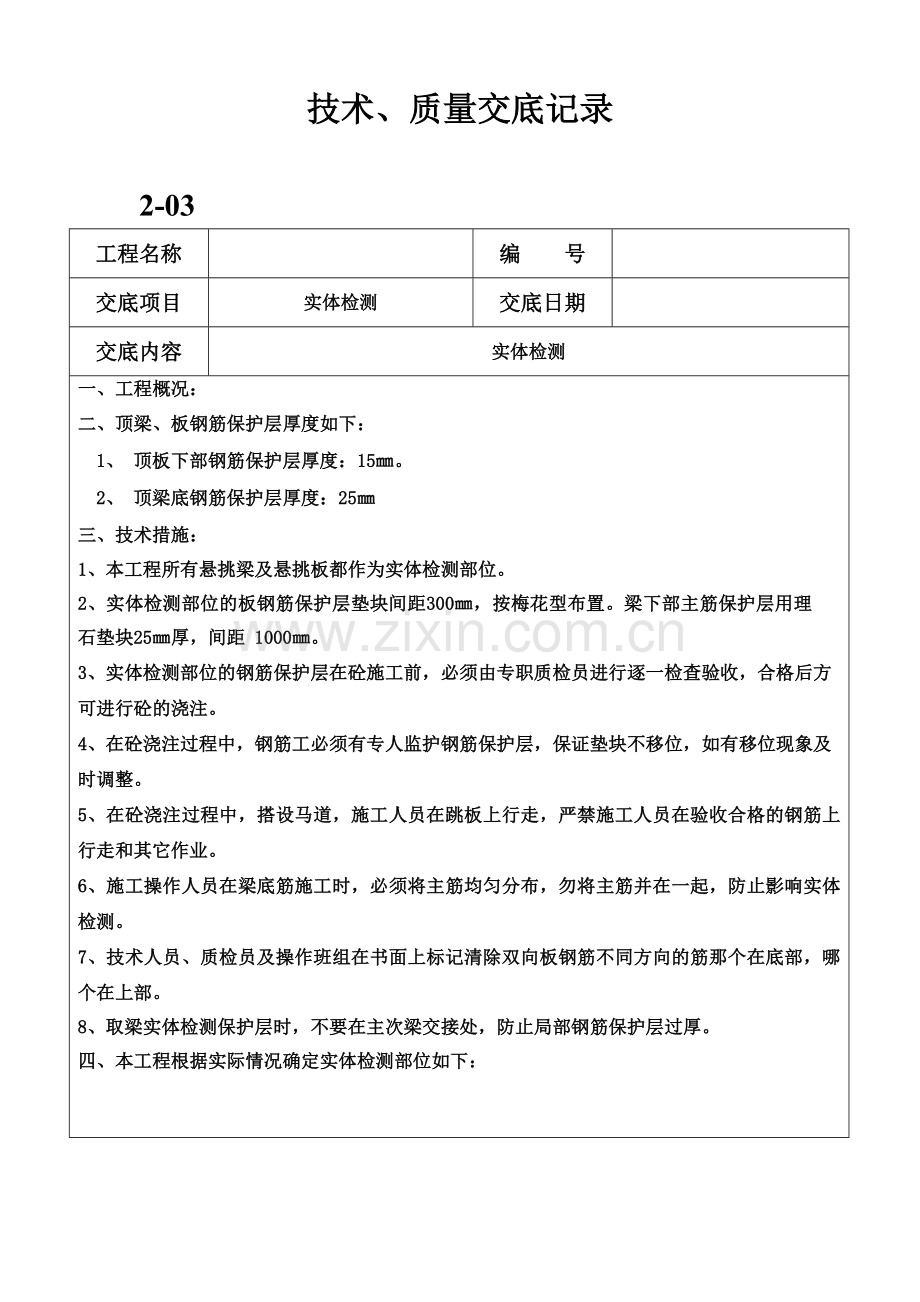

技术、质量交底记录
C2-03
工程名称

编 号

交底项目
实体检测
交底日期

交底内容
实体检测
一、工程概况：
二、顶梁、板钢筋保护层厚度如下：
1、 顶板下部钢筋保护层厚度：15㎜。
2、 顶梁底钢筋保护层厚度：25㎜
三、技术措施：
1、本工程所有悬挑梁及悬挑板都作为实体检测部位。
2、实体检测部位的板钢筋保护层垫块间距300㎜，按梅花型布置。梁下部主筋保护层用理石垫块25㎜厚，间距 1000㎜。
3、实体检测部位的钢筋保护层在砼施工前，必须由专职质检员进行逐一检查验收，合格后方可进行砼的浇注。
4、在砼浇注过程中，钢筋工必须有专人监护钢筋保护层，保证垫块不移位，如有移位现象及时调整。
5、在砼浇注过程中，搭设马道，施工人员在跳板上行走，严禁施工人员在验收合格的钢筋上行走和其它作业。
6、施工操作人员在梁底筋施工时，必须将主筋均匀分布，勿将主筋并在一起，防止影响实体检测。
7、技术人员、质检员及操作班组在书面上标记清除双向板钢筋不同方向的筋那个在底部，哪个在上部。
8、取梁实体检测保护层时，不要在主次梁交接处，防止局部钢筋保护层过厚。
四、本工程根据实际情况确定实体检测部位如下：
接
受
人

交底人：

实体检测构件记录表
工程名称

工程地址

建筑面积、层数
17984.07m2
二十九层
结构型式
短肢剪力墙
施工单位

监理单位

序
号
检 测 部 位
板类
最下层钢筋直径及间距
设计保护层厚度（mm）
梁类
梁宽、最下层钢筋直径及根数
1
一层
1-D～1-C轴与1-2～1-3轴
C8@200 mm
15mm
2
一层
1-B～1-A轴与1-2～1-3轴
C8@180 mm
15mm
3
一层
1-B～1-C轴与1-21～1-2轴
C8@200 mm
15mm
4
二～四层、六～九层
1-A～1-B轴与1-2～1-3轴
C8@180 mm
15mm
5
二～四层、六～九层
1-A～1-B轴与1-15～1-17轴
C8@200 mm
15mm
6
二～四层、六～九层
1-A～1-B轴与1-9～1-11轴
C8@180 mm
15mm
7
五层
1-A～1-C轴与1-3～1-5轴
C8@130 mm
15mm
8
五层
1-B～1-C轴与1-2～1-3轴
C8@200 mm
15mm
9
五层
1-D～1-C轴与1-19～1-21轴
C8@160 mm
15mm
10
十～十六层
1-B～1-C轴与1-2～1-3轴
C8@200 mm
15mm
11
十～十六层
1-A～1-C轴与1-11～1-12轴
C8@180 mm
15mm
12
十～十六层
1-A～1- B轴与1-9～1-11轴
C8@150 mm
15mm
13
十七～二十八层
1-A～1-B轴与1-2～1-3轴
C8@180 mm
15mm

接
收
人

交底人：

实体检测构件记录表
工程名称

工程地址

建筑面积、层数
17984.07m2
二十九层
结构型式
短肢剪力墙
施工单位

监理单位

序
号
检 测 部 位
板类
最下层钢筋直径及间距
设计保护层厚度（mm）
梁类
梁宽、最下层钢筋直径及根数
14
十七～二十八层
1-C～1-E轴与1-3～1-5轴
C8@160 mm
15mm
15
十七～二十八层
1-11～1-12轴与1-C～1-D轴
C8@200mm
15mm
16
二十九
1-B～1-C轴与1-2～1-3
C10@200mm
15mm
17
二十九
1-5～1-7轴与1-A～1-B
C10@200mm
15mm
18
二十九
1- B～1-A轴与1-21～1-22
C10@200mm
15mm

接
收
人

交底人：

实体检测构件记录表
工程名称
龙
工程地址

建筑面积、层数
17984.07m2
二十九层
结构型式
短肢剪力墙
施工单位

监理单位

序
号
检 测 部 位
板类
最下层钢筋直径及间距
设计保护层厚度（mm）
梁类
梁宽、最下层钢筋直径及根数
1
一层1-B轴与1-2～1-3轴
L1
25mm
250mm 3C20
2
一层1-B轴与1-A～1-C轴
LLK5
25mm
250mm 4C20
3
1层
1-C轴与1-19～1-21轴
LLK1
25mm
250mm 4C20
4
二-四、六～九层
1-B轴与1-A～1-C轴
LLK5
25mm
250mm 4C20
5
二-四、六～九层
1-1轴与1-C～1-D轴
LLK6
25mm
250mm 4C18
6
二-四、六～九层
1-B轴与1-21与1-22轴
L1
25mm
250mm 3C20
7
五层
1-11轴与1-A~1-C轴
LLK5
25mm
250mm 4C20
8
五层
1-13轴与1-15～1-C轴
LLK1
25mm
250mm 4C20
9
五层
1-B～1-A轴与1-2～1-3轴
L1
25mm
250mm 3C20
10
十～十六
1-12轴与1-C～1-D轴
LLK6
25mm
200mm 3C20
11
十～十六层
1-C轴与1-2～1-3轴
LLK2
25mm
200mm 3C16
12
十～十六层
1-B轴与1-2～1-3轴
L1
25mm
200mm 3C20
13
十七～十八层
1-B轴与1-2～1-3轴
L1
25mm
200mm 3C20

接
收
人

交底人：

实体检测构件记录表
工程名称
龙
工程地址

建筑面积、层数
17984.07m2
二十九层
结构型式
短肢剪力墙
施工单位

监理单位

序
号
检 测 部 位
板类
最下层钢筋直径及间距
设计保护层厚度（mm）
梁类
梁宽、最下层钢筋直径及根数
14
十七～二十八层
1-19～1-21轴与1-C轴
LLK1
25mm
200mm 3C22
15
十七～二十八层
1-5轴与1-A～1-B
LLK6
25mm
200mm 3C20
16
二十九层
1-B～1-2轴与1-3轴
L1
25mm
200mm 3C22
17
二十九层
1-C轴与1-3～1-5轴
LLK（1）
25mm
200mm 3C22
18
二十九层
1-21～1-22轴与1-C轴
LLK2
25mm
200mm 3C22

接
收
人

交底人：
