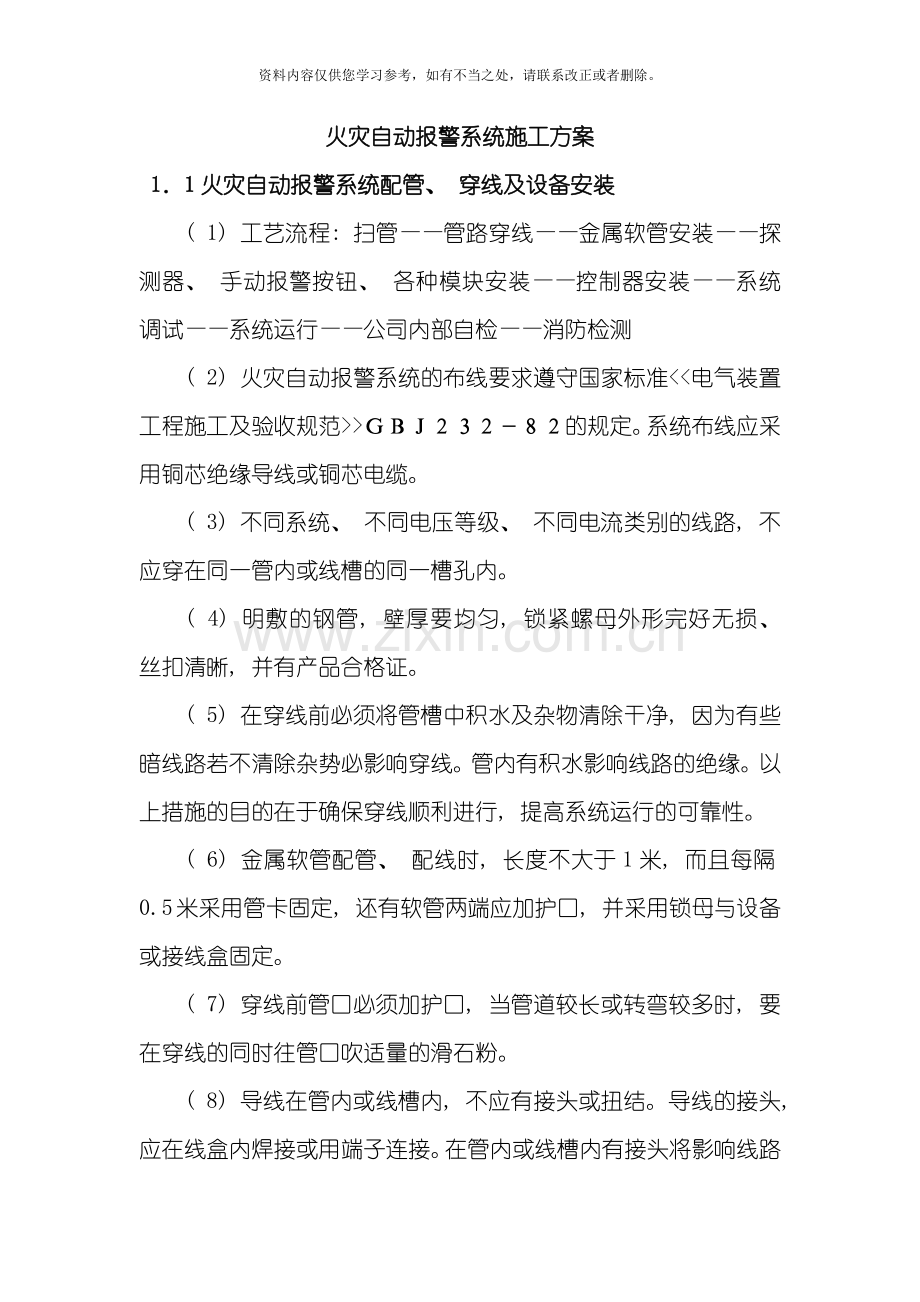

新版火灾自动报警系统施工方案样本.doc

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。
火灾自动报警系统施工方案
1．1火灾自动报警系统配管、 穿线及设备安装
( 1) 工艺流程: 扫管——管路穿线——金属软管安装——探测器、 手动报警按钮、 各种模块安装——控制器安装——系统调试——系统运行——公司内部自检——消防检测
( 2) 火灾自动报警系统的布线要求遵守国家标准<<电气装置工程施工及验收规范>>ＧＢＪ２３２－８２的规定。系统布线应采用铜芯绝缘导线或铜芯电缆。
( 3) 不同系统、 不同电压等级、 不同电流类别的线路, 不应穿在同一管内或线槽的同一槽孔内。
( 4) 明敷的钢管, 壁厚要均匀, 锁紧螺母外形完好无损、 丝扣清晰, 并有产品合格证。
( 5) 在穿线前必须将管槽中积水及杂物清除干净, 因为有些暗线路若不清除杂势必影响穿线。管内有积水影响线路的绝缘。以上措施的目的在于确保穿线顺利进行, 提高系统运行的可靠性。
( 6) 金属软管配管、 配线时, 长度不大于1米, 而且每隔0.5米采用管卡固定, 还有软管两端应加护口, 并采用锁母与设备或接线盒固定。
( 7) 穿线前管口必须加护口, 当管道较长或转弯较多时, 要在穿线的同时往管口吹适量的滑石粉。
( 8) 导线在管内或线槽内, 不应有接头或扭结。导线的接头, 应在线盒内焊接或用端子连接。在管内或线槽内有接头将影响线路的机械强度。另外, 有接头也是故障的隐患点, 不容易进行检查, 因此必须在接线盒内进行连接, 以便于检查。
( 9) 安装在多尘或潮湿部位的管路的管口和管子连接处, 为防止灰尘和水进入管内引起导电, 影响工程质量, 均应进行密封处理。
( 10) 管路超过下列长度时, 应在便于接线处装设接线盒: １) 管子长度每超过４５米, 无弯曲时; ２) 管子长度每超过３０米, 有一个弯曲时; ３) 管子长度每超过２０米有二个弯曲时; ４) 管子长度每超过１２米, 有三个弯曲时。
( 11) 管线经过建筑物的变形缝处, 应采取补偿措施, 导线跨越变形缝的两侧应固定。并留有适当余量。
( 12) 依据国标ＧＢ４７１７的要求, 火灾自动报警系统导线安装后, 应对每回路的导线用５００Ｖ的兆欧表测量绝缘电阻, 其对地绝缘电阻值不应小于２０兆欧。
( 13) 探测器的底座应固定可靠, 其导线连接必须采用压接或焊接。当采用焊接时, 不得采用有腐蚀性的助焊剂。
( 14) 探测器底座的外接导线, 应留有不小于１５cm的余量, 入端处应有明显标志。
( 15) 探测器的确认灯, 应面向便于人员观察的主要入口方向。
( 16) 探测器在即将调试时方可安装, 安装前应妥当保管, 并应采取防尘、 防潮、 防腐蚀措施。
( 17) 探测器距墙壁、 梁边的水平距离不小于0.5m; 探测器周围0.5m内没有遮挡物; 探测器至空调送风口水平距离不小于1.5m, 至多叶送风口水平距离不小于0.5m; 探测器距各种冷光源灯的净距不小于0.3m, 距热光源灯的净距不小于0.5m。
( 18) 报警按钮在墙上明装时, 中心距地面1.5m。
1．2应急照明系统设备的安装
1、 消防应急照明灯应是经国家消防产品质量监督检验部门检测合格的产品, 有国家消防产品质量监督检验部门出具的检验报告及出厂合格证, 其型号规格应符合设计要求。消防应急照明灯外观应无缺陷。在其明显部位应设有耐久性铭牌, 内容清晰, 设置牢固。
2、 消防应急照明灯宜安装在墙面、 地面或顶棚上, 应安装牢固可靠, 不得有明显松动。消防应急照明灯的应急工作时间不应小于90min, 且不小于灯具本身标称的应急工作时间。
3、 集中电源型消防应急灯具的应急电源应是经国家消防产品质量监督检验部门检测合格的产品, 有国家消防产品质量监督检验部门出具的检验报告及出厂合格证, 其型号规格应符合设计要求。应急电源应设主电、 充电、 故障和应急状态指示灯, 主电状态用绿色, 充电状态和应急状态用红色。

2．系统调试
( 1) 调试前应具备的条件
Ⅰ.火灾自动报警系统的调试, 应在建筑内部装修和系统施工结束后进行。
Ⅱ.系统调试前应具备设备布置平面图、 接线图、 安装图以及随机技术档案。
Ⅲ.施工人员应向调试人员提供竣工图、 设计变更及文字记录、 施工记录、 检验记录。
Ⅳ.施工人员应对所安装的管、 线及现场所安装设备检查完毕, 并无质量问题或不符合规范规定的问题。
Ⅴ.消防控制室内安装完毕。
( 2) 系统调试
依规范对手动、 自动报警点进行逐点报警试验; 对每个联动控制点进行联动试验; 对消防电话进行通话试验; 自动报警系统作几个故障试验; 对所有直启控制点进行逐点直启试验。
对报警控制器进行下列功能检查: A.火灾报警自检功能 B.消音、 复位功能 C.故障报警功能 D.火灾优先功能 E.报警记忆功能 F.电源自动转换及备用电源的自动充电功能 G.备用电源的欠压和过压报警功能。
检查火灾报警系统的主电源和备用电源,其容量应分别符合现行有关国家标准的规定。在备用电源连续充放电三次后, 主电源和备用电源应能自动转换。
应分别用主电源和备用电源供电, 检查火灾自动报警系统的各项控制功能和联动功能。

3．成品保护
( 1) 管内穿线
Ⅰ.穿线时不得污染设备和建筑物, 保持周围环境。
Ⅱ.在接焊包线全部完成后, 将导线的接头盘入盒、 箱内。
Ⅲ.穿线时不得遗漏护口。
( 2) 手动按钮、 探测器、 模块
Ⅰ.在墙上安装各类手动按钮、 模块时, 不得碰坏墙面, 要保持墙面的清洁。
Ⅱ.在顶板上安装各类器件时, 不得损坏吊顶板, 需要在吊顶板上开孔时, 应注意开孔尺寸, 设备安装后空洞不得外露, 要保持吊顶的清洁。
Ⅲ.各类器件安装后不得再次喷浆, 防止器具污染。
Ⅳ.探测器安装后, 带好防护罩防止灰尘和水进入设备。
( 3) 控制器
Ⅰ.设备运输现场的过程中, 不得倒置、 碰撞, 防止器件损坏, 设备暂不安装时暂存在有安全防护的室内, 并有专人保管。
Ⅱ.设备从开始安装到调试结束移交用户期间, 有专人看守或专人负责管理。
