利米托克电动执行机构操作规程及注意事项
一: 电动执行机构操作方式右两种: 手动和电动
1.手动。当值哪个机构交流电源不能供给, 而且此时必须操作执行机构时, 就需要用手轮来操作执行机构。手轮操作执行机构需要注意以下事项: 首先把红色旋钮转到STOP( 停止) 位置, 然后做如下操作。
a,轻轻按动离合器, 直到离合器到位, 转动手轮确定已经带载, 此时松开离合器, 就能够转动手轮来操作执行机构。
b, 轻轻按动离合器, 离合器不能到位, 此时切记不要强行按离合器到位。而是要转动手轮, 边转动手轮边轻轻按着离合器, 直到离合器到位, 转动手轮确定已经带载, 此时松开离合器, 就能够转动手轮来操作执行机构。
c, 如果经过b}步骤操作不能让离合器到位。那么执行机构传动部分一定是出现了过扭矩。此时需要把执行机构拆下释放传动机构过扭矩, 然后按照a},b}步骤的操作就能够实现手动。
d,如果交流电源正常, 执行机构出现了过扭矩, 不需要拆下执行机构, 此时只需要反方向操作执行机构就能够释放传动机构的过扭矩。例如, 关到0%位置过扭矩, 此时离合器可能是按不到位的, 然后开启一点阀门停下, 就能够按照正常的步骤来手动操作执行机构。
2, 电动, 电动分为LOCAL( 就地) 和REMOTE( 远程)
a, 当红色旋钮在LOCAL( 就地) 位置时, 此时能够经过操作黑色旋钮来开、 关阀门;如果要停止阀门, 必须把红色旋钮旋到STOP( 停止) 位置。

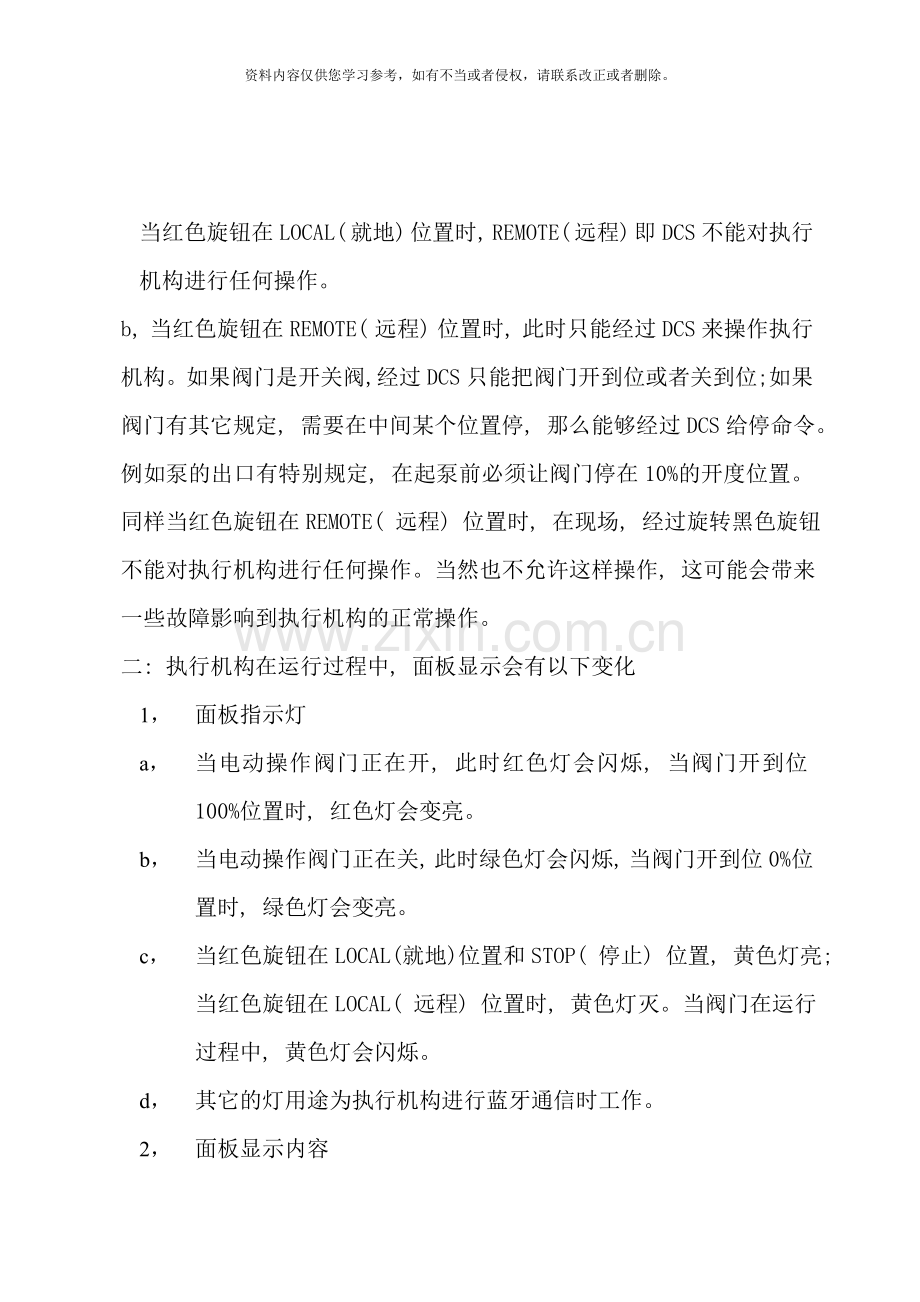

当红色旋钮在LOCAL( 就地) 位置时, REMOTE( 远程) 即DCS不能对执行机构进行任何操作。
b, 当红色旋钮在REMOTE( 远程) 位置时, 此时只能经过DCS来操作执行机构。如果阀门是开关阀, 经过DCS只能把阀门开到位或者关到位;如果阀门有其它规定, 需要在中间某个位置停, 那么能够经过DCS给停命令。
例如泵的出口有特别规定, 在起泵前必须让阀门停在10%的开度位置。同样当红色旋钮在REMOTE( 远程) 位置时, 在现场, 经过旋转黑色旋钮不能对执行机构进行任何操作。当然也不允许这样操作, 这可能会带来一些故障影响到执行机构的正常操作。
二: 执行机构在运行过程中, 面板显示会有以下变化
1， 面板指示灯
a， 当电动操作阀门正在开, 此时红色灯会闪烁, 当阀门开到位100%位置时, 红色灯会变亮。
b， 当电动操作阀门正在关, 此时绿色灯会闪烁, 当阀门开到位0%位置时, 绿色灯会变亮。
c， 当红色旋钮在LOCAL(就地)位置和STOP( 停止) 位置, 黄色灯亮; 当红色旋钮在LOCAL( 远程) 位置时, 黄色灯灭。当阀门在运行过程中, 黄色灯会闪烁。
d， 其它的灯用途为执行机构进行蓝牙通信时工作。
2， 面板显示内容
a， 第一行显示内容为xx%开度, 不论阀门在开的过程中还是在关的过程中, 都会显示xx%开度。Xx%这个数值就是阀门的实际开关位置。
b, 第二行显示内容为{状态ok}, 这是正常的显示内容。如果执行机构不能正常操作, 首先要观察面板第二行显示内容, 所有故障都会显示在面板的第二行, 在以后的运行中, 这是现场工作人员必须要注意的事项, 经过严谨学习、 规范操作、 细致观察, 这些都会使现场工作人员不断积累经验, 提高自我的一个比不可少的过程。
三: 故障分析
1， 显示面板平时有可能出现的故障主要为硬件故障, 如: 编码器故障、 电源板故障、 主板故障、 旋钮故障、 起动器故障等。另外还有一些其它故障, 如: 缺相故障、 过扭矩故障、 阀卡涩等。
a， 起动器故障, 这可能是在LOCAL( 就地) 操作阀门时黑色旋钮旋转不规范造成, 最好的解决方法就是断开交流电源复位。
b， 旋钮故障, 这是由于红色旋钮旋转不到位造成, 解决方法是把红色旋钮转到位就可。
c， 主板没显示, 这可能是主板故障、 也可能是电源板故障。首先检查三相交流电源是否正常, 如果三相交流电正常请继续检查, 再检查执行机构接线端子21/22是否有24vdc输出。如果没有24vDC输出, 需要打开执行机构的控制电路盖子, 检查电源板保险是否良好, 这样就能够检查出故障所在。当然, 在交流电源正常的情况下, 能够拿好的主板或者电源板来确认故障的具体对象。
d， 编码器故障, 这个故障有可能是操作不规范所致, 断开交流电源复位, 还有就是编码器真的故障, 这就需要更换编码器。
e， 缺相故障, 这是由于380VAC电源有一相不正常造成, 这需要检查交流电源。测量三相交流电源是否平衡、 三相对地是否正常、 有没有虚接。
f， 过扭矩故障或者阀门卡涩故障, 这种情况需要手动来测试阀门是否真的过扭矩或者卡涩。
2， LOCAL( 就地) 和REMOTE( 远程) 不能电动操作执行机构
a, LOCAL(就地)不能电动操作, 如果此时面板显示为{状态OK}, 那么最有可能就是操作黑色旋钮时不规范所致。
b, REMOTE( 远程) 不能电动操作, 如果此时面板显示为{状态OK}, 那么需要打开执行机构的接线端子盖。拆下端子25/27/28的接线, 短接端子21和28, 再用脉冲的方式短接端子22和25( 开命令) , 或者22和27( 关命令) , 视面板显示开度而定。如果是泵的出口阀, 需要拆下端子25/26/27/28的接线, 短接端子21和28, 短接端子22和26, 再用脉冲的方式短接端子22和25( 开命令) , 或者22和27( 关命令) , 视面板显示开度而定。如果要停止阀门动作, 这时只需要断开端子22和26之间的短接线, 这样就能够排除执行机构自身的故障。
3， 状态反馈信号丢失
a， 如果关到位, 面板显示0%开度, 而此时DCS没有接收到关到位的信号; 请拆下接线端子盖, 断开端子44和45的接线, 用万用表测试端子44和45是否有信号输出。

b, 如果开到位, 面板显示100%开度, 而此时DCS没有接收到开到位的信号; 请拆下接线端子盖, 断开端子46和47的接线, 用万用表测试端子46和47是否有信号输出。
c, 如果红色旋钮在RMOTE( 远程) 位置, 而此时DCS没有接收到远程信号; 请拆下接线端子盖, 断开端子38/39的接线, 用万用表测试端子38/39是否有信号输出。
d, 如果执行机构的红色旋钮在LOCAL( 就地) 或者STOP( 停止) 位置, 或者面板第二行显示有故障时; DCS没有接收到综合故障信号, 请拆下接线端子盖, 断开端子52/53的接线, 用万用表测试端子52/53是否有信号输出。
e, 如果泵出口阀门位置的开度≥10%, 而此时DCS没有接收到这个信号; 请拆下接线端子盖, 断开端子42/43的接线, 用万用表测试端子42/43是否有信号输出。

执行机构限位流程
1, 对于第一次带电的设备( 红色旋钮在STOP位置) , 液晶屏幕上会显示”set close position limit”(设定全关位置极限)。 此时旋转黑色旋钮YES, 接下来液晶屏幕显示”close valve”OK? (阀门全关了吗? ), 如果阀门已在全关位置, ( 如果阀门不在全关位置, 就手动操作阀门到全关位置) , 就旋转黑色旋钮YES, 接下来液晶显示屏幕会出现”save close limie”OK? (保存关的阀位)。然后旋转黑色旋钮YES, 此时关的限位已保存。接下来液晶屏幕会出现”set open position limie”(设定全开位置极限)。此时旋转黑色旋钮YES, 接下来液晶屏幕显示”open valve”OK? (阀门全开了吗? ), 如果阀门已在全开位置, ( 如果阀门不在全开位置, 就手动操作阀门到全开位置) , 就旋转黑色旋钮YES, 接下来液晶显示屏幕会出现”save open limie”OK? (保存开的阀位)。然后旋转黑色旋钮YES, 此时开的限位已保存。然后动一下红色旋钮到LOCAL( 就地) 位置, 阀门限位就保存好了。然后等待一会就可操作了。
2,如果执行机构不是第一次带点。红色旋钮旋转到STOP( 停止) 位置, 很有节奏的操作黑色旋钮YES-NO-YES。进入主菜单-SET UP( 设定) ? ( 如果不能进去, 把红色旋钮转到LOCAL( 就地) 位置再回转到STOP( 停止) 位置, 重复YES-NO-YES) 。—黑色旋钮打YES-进入IN ENGLISH( 用英语) ? —打YES-进入CHANGE SETTING(改变设定)? —打YES—进入ENTER PASSWORD(输入密码)? —打YES。此时看到三个零, 【0】【0】【0】光标在第一个【0】的位置时黑色旋钮打 NO 把第一个【0】变为【1】, 然后黑色旋钮

打4个YES。知道看到CHANGE VALVESETUP( 设定阀门) ? —黑色旋钮打NO—进入CHANGE TORQUE VALUE ( 设定扭矩数值) ? —黑色旋钮打NO
—进入CHANGE POSITION SETUP ( 设定阀位) ? —黑色旋钮打YES。接下来液晶显示屏上会显示”set closeposition limit”( 设定全关位置极限) 。此时旋转黑色旋钮YES, 接下来液晶显示屏幕显示”close valve”OK? ( 阀门全关了吗? ) , 如果阀门已在全关位置, ( 如果阀门不在全关位置, 就手动操作阀门到全关位置) , 就旋转黑色旋钮YES, 接下来液晶显示屏会出现”save close limit”OK? ( 保存关的阀位) 。然后旋转黑色旋钮YES。此时关的限位已保存。接下来液晶显示屏幕会出现”set open position limit”( 设定全开位置极限) 。此时旋转黑色旋钮YES, 接下来液晶显示屏幕显示”open valve”OK? ( 阀门全开了吗? ) , 如果阀门已在全开位置, ( 过过阀门不在全开位置, 就手动操作阀门到全关位置) , 就旋转黑色旋钮YES, 接下来液晶显示屏会出现”save open limit”OK?( 保存开的阀位) 。然后旋转黑色旋扭YES。此时开的限位已保存。然后动一下红色旋钮到LOCAL( 就地) 位置阀门限位就保存好了。等一会启动完毕就可操作。

执行机构AS和AR触点组态流程
红色旋钮旋转到STOP( 停止) 位置, 很有节奏的操作黑色旋钮YES-NO-YES。进入主菜单—SET AP( 设定) ? ( 如果不能进去, 把红色旋钮转到LOCAL( 就地) 位置再回转到STOP( 停止) 位置, 重复YES-NO-YES) 。—黑色旋钮打YES-进入IN ENGLISH( 用英语) ? —打YES-进入ENTERPASSWORD(输入密码)? —打YES。此时看到三个零, 【0】【0】【0】光标在第一个【0】的位置时黑色旋钮打NO把第一个【0】变为【1】, 然后黑色旋钮打四个YES。直到看到CHANGE POSITION SETUP( 设定阀门) ? —黑色旋钮打NO—进入 CHANGE TORQUE VALVE ( 设定扭矩数值) ? —黑色旋钮打NO—进入CHAGE POSITION SETUP ( 设定阀位) —黑色旋钮打—NO。接下来液晶显示屏幕CHANGE STATUS&ALARM CONTACTS?( 改变状态和报警触点) 。此时旋转黑色旋钮—YES, 接下来液晶显示屏幕显示”CHANGE STATUS CONTACT S1b?”( 改变状态触点S1? ) , 此时打YES就会看到”STATUS FUNCTION?( 状态功能全关) ”( 注意, 黑色旋钮打开NO就会看到变化, 直到你需要的选项出现之后打YES即可) 。紧接着会出现( 意思就是在前面的那个功能或者状态出现时相应的触点闭合) ? 选定触点关系后打YES又会看到”CHANGE STATUS CONTACT S2a—S2b? ”( 改变状态触点S2? ) , 此时黑色旋钮打—NO聚会看到”CHANGE STATUS CONTACT S2? ”( 改变状态触点S2? ) , 按照设定S1的步骤依次设定需要的触点功能直到S2、 AR5、 AR6、 AR7、 AR8。

远 程 控 制 设 定
LOCAL(就地)和REMOTE( 远程) 控制方式默认为保持操作。如果阀门在运行的某个位置需要停止, 这就要求REMOTE( 远程) 控制为4线控制, 这需要进行特别设定。
红色旋钮旋转到STOP(停止)位置, 很有节奏的操作黑色旋钮YES—NO—YES。进入主菜单—SET UP( 设定) ? ( 如果不能进去, 把红色旋钮转到LOCAL( 就地) 位置再回转到STOP( 停止) 位置, 重复YES—NO—YES) 。—黑色旋钮打YES——进入IN ENGLISH(用英语)? —打YES—进入CHANGE SETTING( 改变设定) ? —打YES—进入ENTERPASSWORD( 输入密码) ? —打YES。此时看到三个零, 【0】【0】【0】光标在第一个【0】的位置时黑色旋钮打NO把第一个【0】变为【1】, 然后黑色旋钮打4个YES。直到看到CHANGE VALVE SETUP( 设定阀门) ? 黑色旋钮一直打—NO, 直到看到”更改 输入”黑色旋钮打—YES。接下来看到”更改控制方式”, 黑色旋钮打—YES。接下来看到”3线保持”黑色旋钮一直打—NO, 直到看到”4线”, 黑色旋钮打—YES, 接下来看到”输入0”黑色旋钮打—No, 接下来看到”输入1”, 黑色旋钮打—NO, 接下来看到”输入2”, 黑色旋钮打—NO, 接下来看到”保存输入”, 黑色旋钮打”YES。然后红色旋钮旋转到LOCAL( 就地) 位置, 等一会启动完毕就可操作。
