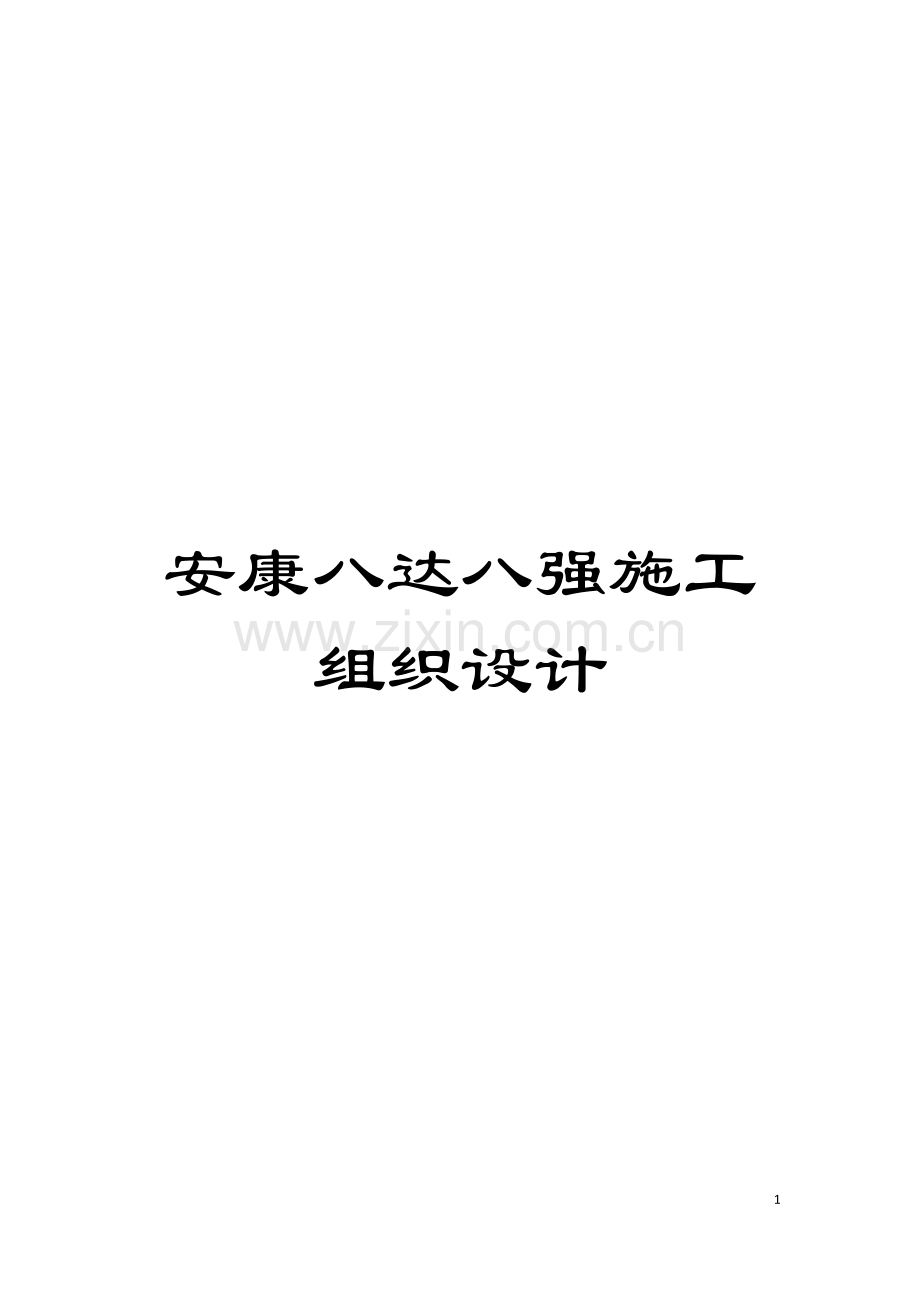

安康八达八强施工组织设计

139

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
安康八达八强实业有限公司
汉阴县中小企业产业园五.六.七.九.十车间

施
工
组
织
设
计

宝鸡建安集团股份有限公司

目录
第一章 编制说明················3
第二章 工程概况················5
第三章 管理目标················8
第四章 项目经理部的组成············9
第五章 施工部署及现场平面布置·········19
第六章 施工进度计划及工期保证措施·······27
第七章 施工方案 ················29
第八章 工程质量保证及质量通病防治措施·····63
第九章 安全施工管理及保证措施·········77
第十章 绿色文明施工措施············95
第十一章 主要材料、 构配件采供计划········110
第十二章 主要劳动力安排投入计划·········111
第十三章 施工机械配备投入计划··········113
第十四章 总包与监理、 设计、 业主等配合······119

第一章 编制说明
一、 编制依据
( 1) 安康八达八强实业有限公司的设计图纸及有关说明。
( 2) 中国现行的施工规范、 操作规程及国家的工程质量验收标准
( 3) 中国现行的有关机具设备和材料的施工要求及标准。
( 4) 我公司的《管理手册》。
( 5) 有关文明工地标准的要求。
二、 编制范围
安康八达八强实业有限公司的图纸、 工程量清单及合同规定的内容。
三、 国家法律、 法规及验收标准
1、 国家法律
《中华人民共和国建筑法》、 《中华人民共和国合同法》、 《中华人民共和国招标投标法》、 《建设工程质量管理条例》、 《建设工程安全管理条例》、 《房屋建筑工程质量保修办法》及其它有关法律、 行政法规。
2、 适用标准规范
( 1) 《建筑结构可靠度设计统一标准》GB50068- ;
( 2) 《砌体结构设计规范》GBJ50003— ;
( 3) 《钢结构工程施工质量验收规范》GB50205— ;
( 4) 《建筑结构荷载规范》GB50009- ;
( 5) 《建筑抗震设计规范》GB50011-
( 6) 《建筑地基础设计规范》GB50007-
( 7) 《砌体填充墙结构构造》06SG614
( 8) 《混凝土结构设计规范》GB50010-
( 9) 《钢结构设计规范》GB50017—
( 10) 《门式刚架轻型房屋钢结构技术规程》 CECS102:
( 11) 《冷弯薄壁型钢结构技术规范》GB50018— ;
( 12) 《涂覆涂料前钢材表面处理 表面清洁的目测评定》GB/T8923.1～3;
( 13) 《钢结构防火涂料应用技术规程》CECS24—90
( 14) 《钢结构焊接规范》GB50661—
( 15) 《钢结构超声波探伤及质量分级法》JB/T203—91
( 16) 《钢的成品化学成份充许偏差》GB/T222—
( 17) 《钢铁及合金化学分析方法》GB223—
( 18) 《钢材力学及工艺性能试验取样规定》GB2975-1998
( 19) 《钢结构高强度螺栓连接技术规程》JGJ82—
( 20) 《钢结构工程施工规范》GB50755—
( 21) 《碳素结构钢》GB/T700-
( 22) 《低合金高强度结构钢》GB/T1591-
( 23) 《埋弧焊用碳钢焊丝和焊剂》GB/T5293—1999
( 24) 《非合金钢及细晶钢焊条》GB/T5117—
( 25) 《热强度焊条》GB/T5118—
( 26) 《熔化焊用钢丝》GB/T14957-1994
( 27) 《气体保护焊用钢丝》GB/T14958-1994
( 28) 《气体保护焊用碳钢低合钢丝》GB/T8110-
( 29) 《热轧型钢》GB/T706-
( 30) 《钢结构用扭剪型高强栓连接副》GB/T3632-
( 31) 《钢结构用高强度六角头螺栓、 大六角头螺母、 垫圈与技术条件》BG/T1228～1231-
( 32) 《屋面技术规范》GB50345-
( 33) 《建筑设计防火》GB5016-
( 34) 《建筑玻璃应用技术规程》JGJ113-
( 35) 《建筑工程质量统一验收标准》GB50300-
第二章 工程概况
项目名称: 汉阴县中小企业产业园五.六.七.九.十车间
建设地点: 安康市汉阴县
建设单位: 安康八达八强实业有限公司。
质量标准: 要求达到国家GB50300- 《建筑工程质量统一验收标准》各项合格等级。
工期要求: 总工期120天。开工日期 4月10日( 以开工报告为主)
工程规模: 地上一层, 单栋建筑面积4275.59平方米, 五栋总建筑面积21377.95平方米。建筑高度10.65米。
一、 建筑概况
1、 工程概况
工程名称: 汉阴县中小企业产业园五.六.七.九.十车间
建设地点: 陕西安康市汉阴县
建筑设计耐久年限: 50年
建筑抗震设防烈度: 七度
建筑结构形式: 钢结构
总建筑面积: 21377.95平方米
建筑层数: 地上一层
2、 墙体
±0.000( 1.2M) 以下采用240厚的A5加气混凝土砌块, 1.2M以上采用单层采光板。
3、 油漆工程
所有外漏钢构件先刷防锈漆一度,再刷防火涂料.
4、 防火
本工程防火共分为1个防火分区,每个防火分区设2个或2个以上直接对外的安全出口.
二、 结构概况
1、 材料采用
( 1) 主结构( 钢梁、 钢柱、 ) 采用Q345-B钢材, 其化学成份和力学性能应满足《低合金高强度结构钢》( GB／T1591) 标准要求; 结构主材( 吊车梁) 采用Q345-B钢材, 其化学成份和力学性能应满足《碳素结构》( GB／T700- ) 标准要求。对焊接结构用钢, 应具有含碳量的合格保证, 并保证屈服点, 抗拉强度、 伸长率和碳、 硫、 磷极限含量要求。
( 2) 次结构均采用与Q235-A钢等强的材料, 且应有屈服点、 抗拉强度及伸长率的合格保证。
( 3) 檩托板、 支撑( 热轧型钢) 均采用现行国家标准《碳素结构钢》( GB700-88) 中规定的Q235-B钢; 对焊接结构钢, 应具有含碳量的合格保证。
( 4) 高强度螺栓( 摩擦型) 应采用符合现行国家标准《钢结构用高强度大六角头螺栓、 大六角螺母、 垫圈技术条件》( GB／T1228-1231) 中规定的10.9S螺栓。普通螺栓应符合现行国家标准《六角头-C级》( GB／T5780- ) 的规定, 其机械性能应符合国际《紧固件机械性能、 螺栓、 螺钉和螺柱》( GB30981) 中规定。
( 5) 锚栓应采用符合国家标准《碳素结构钢》( GB700-88) 规定的Q235-B钢制成。
2、 钢结构制作
钢结构应按照《钢结构工程施工质量验收规范》(GB50205- )规定进行。各种构件必须放样加以校核, 尺寸无误方可下料加工, 出厂前需要进行预装配检查。
3、 构件的运输和安装
在运输及操作过程中要防止构件变形和损坏, 严禁在安装好的构件上随意设置吊挂恒载的支架或加载点或施工临时荷载, 以免造成构件损坏或变形增大。
构件在吊装应在基础混凝土强度达到设计强度的90%以上进行。安装前必须取得基础验收合格资料。在安装前, 应对构件的质量进行检查, 构件的永久变形和缺陷超出允许偏差时, 应进行处理。
4、 钢结构除锈与涂装
在安装前钢材表面应进行喷砂除锈处理, 钢构件出厂前涂灰防锈底漆两道, 要求涂层漆膜。
第三章 管理目标
一、 质量管理目标
认真贯彻我司”科学管理、 铸造精品, 以人为本、 美化环境; 持续改进、 共建和谐。”的管理方针, 确保达到国家GB50300- 《建筑工程质量统一验收标准》各项合格等级。确保工程质量合格率100%,顾客满意度95%以上, 工程保修率100%。
二、 工期管理目标
施工总工期: 120 日历天。
三、 职业健康安全管理目标
杜绝重大健康、 安全事故; 轻伤事故频率控制在2‰以内; 严格控制一般火灾事故, 重、 特大火灾事故为零; 严格控制一般机械事故。
重、 特大机械事故为零; 杜绝职业病的发生, 不发生群体职业中毒事件; 杜绝死亡事故发生。
四、 环境管理目标
施工噪音厂界值符合GB12533—90标准; 施工现场目视无扬尘; 道路运输无遗洒、 滴漏; 固体废弃物逐渐实现资源化、 无害化、 减量化; 污水排放符合地方标准; 节能降耗, 减少资源浪费。
五、 文明施工目标
我方将在施工过程中认真贯彻执行省、 市等有关方面关于建设文明工地的标准及要求, 从施工现场平面布置、 安全生产管理、 施工管理、 职工精神面貌等方面严格要求, 确保本项目达到”省级文明工地”标准。
第四章 项目经理部的组成
考虑本工程的重要性及展示公司技术实力, 因此, 我公司调集一批具有”高、 精、 尖”的管理人员组成项目部。该项目经理部整体素质是一个业务强、 素质好、 懂工程管理、 懂工程核算、 懂施工的班子。在以往长期的施工过程中, 她们均以质量第一为根本, 以企业的信誉为宗旨, 干出了许多重合同、 守信誉的工程, 为企业争得了荣誉。在本工程中保证工程能够从质量、 进度、 投资、 安全四方面达到业主满意, 将该工程建成为我司: ”重合同、 守信誉”的重点信誉工程并作为我公司的窗口, 向社会展示本企业施工能力的文明施工窗口工程。
一、 项目管理机构配备情况表
项目管理机构配备情况表
序号
姓名
职务
职称
1
付振斌
项目经理
工程师
2
夏江涛
项目副经理
工程师
3
陈利军
项目技术负责人
工程师
4
张元刚
施工员
助理工程师
5
胥 拓
施工员
助理工程师
6
张海伟
技术员
助理工程师
7
何肖
安全员
助理工程师
8
杨小伟
质量员
助理工程师
9
晏 伟
资料员
助理工程师
10
党志田
实验员
助理工程师
11
吕莎莎
预算员
助理工程师
12
罗海东
材料员
助理工程师
二、 项目经理部组织机构
本工程的施工过程中, 将有多家分包单位、 多种专业、 众多人员同一时间立体交叉施工, 需要有一个权利高度集中的机构来统一决策、 统一指挥、 统一部署、 统一计划和统一管理。
我公司成立的项目部, 设置项目经理1人, 项目副经理1人, 项目技术负责人1人。并将建立质量保证体系、 安全生产保证体系。

项目经理部的组织机构的设置详见下图
项目副经理
技术负责人
施工员
安全员
材料员
质量员
技术员

项目经理
财务员
预算员
加工作业队
安装作业队
专业分承包队
业主指定专业分承包
项目经理部的组织机构图
三、 项目经理部各岗位人员的主要职责
1、 项目经理
( 1) 贯彻执行国家有关法律、 法规和政策, 执行企业的各项管理制度。
( 2) 全面负责工程的进度、 技术、 质量、 工程成本、 安全和文明工地建设等管理。
( 3) 重点抓财务组、 核算组工作, 协调一切外围以及周边关系, 对工程的重大问题做出决策。
( 4) 制定岗位责任制和各项管理制度, 并负责实施奖励办法。
( 5) 组织材料物资和劳动力计划与调配。
( 6) 本工程质量、 安全方面的重大问题的处理。
2、 项目副经理
( 1) 为工程项目经理提供施工中具体方案和建议, 直接指挥生产
( 2) 负责全施工过程中的生产、 计划、 劳动力调配、 机械调配、 材料供应, 以及现场各工种和各施工单位的协调配合, 负责现场安全生产、 文明施工。
( 3) 组织编制工程项目施工组织设计, 包括工程进度计划和技术方案, 制订安全生产, 保证工程质量和降低成本措施。
( 4) 编制工程作业计划, 做好施工任务划分和现场组织层分解目标。
( 5) 对工程项目施工进行有效控制, 执行有关技术规范和标准, 积极推广新技术在工程中的应用。
3、 技术负责人
( 1) 对本工程的施工组织与技术质量负全面责任, 实现工程质量目标。
( 2) 针对实际情况编写施工设计和细则, 亲临现场技术指导。
( 3) 对影响工程质量和进度的重要因素组织技术攻关, 解决施工中技术的疑难问题。
( 4) 编制施工总进度计划和施工记录, 对施工全部技术资料进行审核、 会签、 归档。
( 5) 组织编导工程竣工报告及资料, 负责工程项目的评优报奖。
( 6) 进行技术人员的调配和管理。
( 7) 组织有关技术人员编制特殊部位、 关键工序的施工方案, 用于指导现场的施工。
( 8) 分析工程的结构及技术含量的要求, 对全工程中钢筋工程、 混凝土工程、 防水工程以及特殊材料的施工, 提出新技术、 新工艺施工中的应用的实施方案。
4、 施工员
( 1) 负责对项目部制订本队施工计划( 年、 期、 月、 旬) 的组织实施和落实, 组织人、 材、 机、 料的进场准备工作, 在施工过程中对所属施工区域的管理协调工作。
( 2) 组织本队施工管理、 技术人员参加合同条款的学习、 明确合同要求。
( 3) 组织本队施工技术人员对设计图纸进行审核和现场核对, 参与图纸会审记录的填写。
( 4) 积极配合项目部测量员的测量工作, 负责对移交到本队的放样桩橛的复核和保护。
( 5) 负责对本队施工人员进行工序技术交底。
( 6) 负责本队施工人员的安全、 技能培训工作。
( 7) 负责本队安全生产的检查、 监督和整改工作。
( 8) 负责本队所属施工半成品、 成品的防护工作。
5、 质检员岗位职责
( 1) 、 认真对工程管理实施全过程、 全方位的监督、 检查。
( 2) 、 严格按工程图纸的规定检验工程质量, 判断工程产品的符合性, 做出合格或不合格的结论。对错、 漏检造成的质量问题负责。
( 3) 、 及时对受检对象的检验结论做出标识, 对不合格品按类别和程序进行分类, 及时填写不合格品报告, 送达有关部门和人员。并监督不合格品纠正措施的落实, 及时进行复检。
( 4) 、 坚持原则, 秉公办事, 严格执行”三检”制度, 正确行使质检人员的权力。
( 5) 、 正确、 及时填写检验记录及其它管理记录, 保证填写内容真实, 具有可追溯性。
( 6) 、 及时向有关人员提供管理信息, 发现管理问题及时反映, 协助领导抓好施工管理。
( 7) 、 参加项目部管理工作、 不合格品调查、 分析会。

6、 资料员岗位职责
( 1) 、 认真执行国家和上级颁发的法律、 法规、 规范、 规程、 标准等有效的技术文件和规定, 负责借阅、 登记、 保管工作。
( 2) 、 负责上级和公司各部门下发的文件、 资料的登记、 日常管理工作。建立文件和资料接收登记, 对文件资料的有效传达负责。
( 3) 、 按文件发放清单发放有效文件, 收回失效或作废管理文件, 建立项目部文件清单, 及时收集管理体系文件修改意见, 并向技术部反馈信息。
( 4) 、 认真审查各种资料, 严格把关, 对不符合要求的及时退回, 严格按资料管理规定要求执行。
( 5) 、 及时收集、 汇总、 编目、 标识、 归档施工技术资料和竣工工程资料, 及时上报业务部门建档保存。
( 6) 、 参加项目部管理工作会议, 认真做好记录。
7、 技术员岗位职责
( 1) 、 配合主管工程师编写每月施工进度质量安全的月报表, 向主管工程师审报所管领域的资金预算和具体支付, 参与开工前的有关工程与政府部门、 设计单位与施工单位的联系、 协调。
( 2) 、 负责初审施工单位报来的施工组织设计, 施工过程中配合监理全面负责有关工程的施工检查验收, 直到竣工验收合格交付使用。
( 3) 、 掌握熟悉施工图纸、 施工规范和质量检查验收评定标准, 负责工程进度, 安全消防等文明施工的检查监督。
( 4) 、 负责现场协调, 设计、 土建、 安装在进度与质量关系上的矛盾。
( 5) 、 参加所管理工程范围内的工程、 材料、 设备的招投标及合同的准备工作, 及时对进场材料、 设备的供货质量进行监督、 检查、 认可。
( 6) 、 核签有关工程进度、 质量、 工程量的资料, 并报总工程师及部门经理, 审核整理工程竣工资料, 并报资料员存档备案。
( 7) 、 及时与现场监理发现不按图纸施工、 不按规范施工的行为, 若现场纠正无效, 配合监理发停工整顿单, 并报总工程师。
( 8) 、 对现场安全保障设施、 措施及施工中人员、 机械设备的安全状况予以监督, 并及时提出整改意见。
8、 设备员岗位职责
( 1) 、 执行设备管理的有关规定, 按施工现场设备布置图安装设备, 对项目部的设备管理工作负责
( 2) 、 负责组织机械设备的安装及设备验收工作, 建立设备台帐。
( 3) 、 组织机械工搞好设备的日常安全使用及维护保养, 保证设备的正常运行, 防止机械设备造成环境污染。
( 4) 、 监督检查机械工的持证上岗情况, 保证管理记录填写齐全、 归档完整。
9、 预算员岗位职责
( 1) 、 能够熟悉掌握国家的法律法规及有关工程造价的管理规定, 精通本专业理论知识, 熟悉工程图纸, 掌握工程预算定额及有关政策规定, 为正确编制和审核预算奠定基础。
( 2) 、 负责审查施工图纸, 参加图纸会审和技术交底, 依据其记录进行预算调整。
( 3) 、 协助领导做好工程项目的立项申报, 组织招投标, 开工前的报批及竣工后的验收工作。
( 4) 、 工程竣工验收后, 及时进行竣工工程的决算工作, 并报相关人员签字认可。
( 5) 、 参与采购工程材料和设备, 负责工程材料分析, 复核材料价差, 收集和掌握技术变更、 材料代换记录, 并随时做好造价测算, 为领导决策提供科学依据。
( 6) 、 全面掌握施工合同条款, 深入现场了解施工情况, 为决算复核工作打好基础。
( 7) 、 工程决算后, 要将决算单送审计部门, 以便进行审计。
( 8) 、 完成工程造价的经济分析, 及时完成工程决算资料的归档。
( 9) 、 协助编制基本建设计划和调整计划, 了解基建计划的执行情况。
9、 库管员岗位职责
( 1) 、 按照有关材料检验标准对进场原材料、 半成品等进行验收, 委托试验员检验, 同时收取出厂合格证或有关证明材料, 并将其传递到资料员;
( 2) 、 负责对进场不合格的物资, 进行标识记录, 及时填写材料不合格报告, 上报转发有关部门;
( 3) 、 遇到下列情况, 材料人员拒绝接收;
( 4) 、 负责对进厂原材料、 半成品、 成品、 设备按其特性和公司有关规定保管、 存放和防护, 避免材料丢失、 损坏、 变质;
( 5) 、 负责对进厂原材料、 半成品、 成品设备及时做出产品标识和检验状态标识;
( 6) 、 物资入库应按规格、 型号、 类别、 性质分类保管, 做到标识明确库容整洁、 帐、 物、 卡相符;
( 7) 、 对有保质期要求的物资, 应在适当位置标明失效期。已到失效期的物资未经重新检验不得发放使用, 经重新检验不合格由项目经理决定处理办法, 但不得影响工程管理;
( 8) 、 及时填写各种记录( 包括材料入库记录、 材料分发记录) , 保证其真实、 完整、 具有可追溯性。
10、 试验员岗位职责
( 1) 、 按照试验室的授权范围履行工地取样、 检验、 试验等职责。
( 2) 、 严格执行见证取样和送检制度, 参加项目部管理分析会。
( 3) 、 建立、 健全各类试验取、 送样台帐, 做出记录, 使其具有可追溯性。
( 4) 、 及时做好并提供各种检验试验原始记录及试验报告, 对试验过程及试验检测数据的准确性、 可靠性负责。
( 5) 、 按规范要求及时测定砂石含水率, 调整施工配合比, 测定混凝土坍落度等工地常规试验工作。
( 6) 、 负责维护、 保养试验仪器、 设备、 检测设备, 熟悉试验仪器的性能、 操作方法、 检定周期、 设备状况, 不得在适宜的环境下进行。使用有故障仪器、 设备或超过检定周期的仪器, 保证各种试验仪器及试验过程在适宜的环境下进行。
第五章 施工部署及现场平面布置
第一节 施工准备
一、 技术准备
( １) 项目总工组织各专业技术人员认真学习设计图纸, 领会设计意图, 做好图纸会审。
( ２) 针对本工程特点进行质量策划, 编制工程质量计划, 制定特殊工序、 关键工序、 重点工序质量控制措施。
( ３) 编制实施性施工组织设计报上级技术主管部门和总工程师审批后组织实施, 依据施工组织设计, 编制临电施组报上级技术主管部门审批, 编制分部、 分项工程施工技术方案及措施, 做好技术交底, 指导工程施工。
( ４) 及时备料, 进行材料复试, 做钢构件图纸设计, 做钢杆件图纸设计、 放大样等构件加工前各项准备。
( ５) 做模板设计图, 进行模板加工。
( ６) 依据施工测量方案确定的平面控制网及高程控制网, 将场外座标引入场内作半永久性控制桩。
( ７) 做施工总平面布置( 土建、 水、 电) 报有关部门审批
( ８) 编制施工预算, 提出主要材料用量计划, 并根据施工总进度安排、 确定提出各种材料具体进场时间计划。
二、 材料及半成品准备工作
根据预算提出材料供应计划, 编制施工使用计划, 落实主要材料, 并根据施工进度控制计划安排, 制定主要材料、 半成品及设备进场时间计划。
三、 现场三类及管理准备工作
( １) 按现场平面布置总规划要求, 做好施工场地围护墙和施工三类用房的施工, 根据平面布置做好水、 电、 消防器材的布置和安装。
( ２) 组织施工机械进场、 安装、 调试, 做好开工前准备工作。
( ３) 抓紧与地方政府各有关部门接洽, 疏通关系, 办理开工前各项手续, 保证施工顺利进行。
( ４) 组织施工力量, 做好施工队伍的组织及分工, 做好进场三级教育和操作培训。
( ５) 落实各组室人员, 制定相应的管理制度。
( ６) 完成合同签约, 组织有关人员熟悉合同内容, 按合同条款要求组织实施。
四、 施工现场准备
组织人员、 机械、 材料尽快进场, 依据施工总平面的要求搭设临时设施, 架设机械, 在一周内形成生产能力。
第二节 施工部署
1、 施工顺序:
汉阴县中小企业产业园五.六.七.九.十车间厂房是一座大型空旷建筑物, 跨度大、 功能特殊、 既需要满足施工的技术要求, 又要满足结构稳定、 轻盈、 美观、 实用等特点, 因此, 在安排施工部署时必须分段交叉施工并确定重点项目, 以保证综合均衡、 配套施工。在施工部署前期以完善施工方案、 补充设计图纸、 厂内钢结构加工, 现场基础施工为主, 中期则投入主要施工力量进行钢架安装, 檩条安装及彩板下料组装等项工作。
由于本项目综合性强, 各专业施工技术要求高, 在施工中要特别注意安排好土建工程总包与各专业分包工程的配合和交叉流水作业, 特别要安排好钢柱吊装、 焊接、 檩条布置安装, 轨道铺设和管道、 电力、 通风以及弱电工程的交叉配合, 从而加快施工进度。在基础施工的同时, 进行钢结构加工, 为满足钢结构的安装。
2、 垂直运输: 配汽车吊负责垂直运输。
3、 土方开挖: 基坑边坡按1∶0.3放坡, 当基坑挖至设计土层标高后, 按规定进行钎探。
4、 现场设搅拌站: 本工程混凝土采用商品混凝土浇筑, 零星构件混凝土由现场搅拌站拌制, 混凝土水平运输采用翻斗车运至浇筑部位。
6、 模板工程: 柱基承台及地梁模板采用竹胶合板。
7、 脚手架工程: 屋顶和外墙板安装施工时均采用可移动式脚手架。
8、 钢结构构件在加工厂集中加工后运至现场安装。
9、 基础混凝土同条件养护强度达到设计强度75%后方可进行钢结构安装。
10、 钢筋集中加工成半成品后运至现场绑扎成型。
第三节 施工总平面布置
1、 布置原则
力求科学、 合理安排, 充分利用场地资源, 最大限度地满足施工需要, 确保工程质量、 工期、 安全生产和文明施工三大目标的实现。
2、 现场布置
生产区和生活区分别布置。生产区设现场钢筋加工棚、 钢筋原材料堆放场和半成品堆放场、 砼搅拌棚、 砂、 石堆放场、 水泥库房、 工具房、 养护室、 维修室、 总配电箱等。
办公区沿道路L字布置, 为满足甲方、 监理、 施工单位管理人员办公需求计划设置两层活动板房;
生活区设职工宿舍、 食堂、 餐厅、 活动室及洗浴室等生活设施。这样布置可使生产、 生活区互不干扰, 有利于文明施工和管理。平面布置图见附图。
3、 施工用电( 详见临时用电施工方案) 、 用水计算:
1) 施工用水量计算:
工程施工用水量: q1=K1×ΣQ1×N1/( T1×b) ×K2/( 8×3600) =2.16L/S
施工机械用水量: q2=K1ΣQ2×N2×K3/( 8×3600) =0.5L/S
工地现场生活用水量: q3=( p1×N3×K4) /( b×8×3600) =0.58L/S消防用水量: q4=10L/S
因为: q1+q2+q3<q4且工地面积〈5Ha再考虑不可避免的水管损失, 故总用水量: Q=1.1q5=1.1×10L/S=1.0L/S
2) 确定供水管径: D=[( 4Q×1000) /( 3.14×V) ]1/2 =42.3mm
因此选主管管径为DN40mm, 基本上能够满足施工要求, 供水管进入施工区域分为三支, 一支满足办公区用水, 一支用于浇砖、 搅拌砂浆用, 一支用于混凝土搅拌机的用水。支管按经验选取为DN25mm, 为防止冬季水管冻裂, 必须将水管埋于冻土层以下, 外露部分采取保温措施。
在施工现场修筑一座蓄水池, 以满足消防和确保停水时施工用水的需要。现场施工污水排放经沉淀后排入污水管网中, 严禁污水乱流或直排入管网中。
3) 施工用电计算:
1、 本工程用电设计范围为施工现场总开关箱以下的线路, 主要是施工机械用电荷照明用电、 办公生活用电的电气开关的选择、 布置、 使用、 维护和管理。
( 1) 本工程的施工用电从建设单位指定的地点引出, 接至施工现场。根据现场用电设备布置情况, 在场内地下埋设电缆, 分4个干线埋设引至分配电箱, 再由分配电箱引至各用电设备的开关箱。
( 2) 本供电系统采用三相五线制( TN-S系统) , 三级配电、 二级保护。其中要求首级保护漏电不大于80mA, 主要保护总配电箱至分配电箱电线漏电, 漏电时间系数不大于0.1S。开关箱和流动电箱不大于30mA, 漏电时间保护系数不大于0.1S。
( 3) 在用电相对集中的地方设分配电箱, 每个分配电箱内设总隔离开关及分路隔离开关。
( 4) 每台用电设备各设一个控制开关箱, 距控制设备距离不大于3米, 根据所供机械容量装设空气开关或闸刀开关。并装设相应容量的漏电保护器。
( 5) 现场施工照明采用投射灯4盏, 普通照明灯若干。
2.用电设计计算
序号
名 称
数量
单台功( kw)
合计功率( kw)
1
木工圆锯
1
3
3
2
搅拌机
1
5.5
5.5
3
水 泵
2
4
8
4
钢筋切断机
1
3
3
5
钢筋弯曲机
1
3.7
3.7
6
钢筋调直机
1
9.5
9.5
7
插入式振动棒
3
2.2
6.6
8
交流电焊机
6
11.9
71.4
9
蛙式打夯机
1
3
3
10
生活区、 办公区

20
20
11
现场照明

15
15
2.1施工用电负荷计算
总用电容量:
3+5.5+8+3+7.4+9.5+6.6+3
P=1.05×[0.7×cos￠+0.6×71.4+1×( 20+15) ]
=1.05×(42.9+42.8+35)
=126.63KVA
2.2供电线路设计及导线截面计算
( 1) 第一动力线( 供办公、 生活区)
用电量: P=1.05×35=36.75kw
36.75×1000
电流: I = √3 ×380×cos￠ =74.45A
查表选用橡胶绝缘铝芯电缆3×16＋2×10埋地敷设。
( 2) 第二动力线( 供施工现场)
用电量: P=1.05×【( 8+6.6+3) ×0.7/ cos￠ +71.4×0.6】=62.23kw
62.23×1000
电流: Ie = √3 ×380×cos￠ =126.07A
查表选用橡胶绝缘铝芯电缆3×35＋2×25埋地敷设。
( 3) 第三动力线( 供钢筋棚、 木工棚)
用电量: Pe=1.05×【( 3＋7.4＋9.5+3) ×0.7/ cos￠) ×0.5=21.37kW
21.37×1000
电流: Ie = √3 ×380×cos￠ =43.34A
查表选用橡胶绝缘铝芯电缆3×6＋2×4埋地敷设。
( 4) 第四动力线( 供)
用电量: Pe=1.05×5.5×0.7/ cos￠=5.39kw
5.39×1000
电流: Ie = √3 ×380×cos￠ =10.9A
查表选用橡胶绝缘铜芯电缆3×4＋2×2.5埋地敷设。

第六章 施工进度计划及工期保证措施
一、 施工进度计划
工期目标: 汉阴县中小企业产业园车间五.六.七.九.十厂房工程严格按建设单位要求工期120天完工。
各施工阶段工种、 工序之间的搭接及作业计划安排详见施工计划图。
二、 工期保证措施
1、 、 计划管理方面的保证措施
( 1) 、 建立严密的施工计划检查制度。在施工中严格按照网络计划来控制施工进度与各工种插入时间, 施工管理人员应根据总进度计划制定月、 旬作业计划, 严密施工准备工作, 合理安排工序搭接和施工流程, 对于影响进度的关键部位, 工长跟班作业, 如遇特殊原因或不可抗拒因素延误了某项工序的进度, 则应千方百计抢时间, 加班加点加力量进行赶工。
( 2) 、 在计划管理中, 要确定保证工期的主要环节。本项目的主要控制环节有: ±0.000控制点、 主体工程控制点、 屋面施工控制点、 外墙装饰控制点、 内墙装饰控制点、 地面控制点和收尾交付控制点。要采取有力措施, 确保各控制点如期完成。
2、 资金管理方面的保证措施
( 1) 、 建立独立帐户, 严格实行专款专用。凡是用于本工程项目的资金, 未经项目经理许可, 不得提取使用。
( 2) 、 筹措必要的流动资金, 保证施工的正常进行, 特别是材料、 设施方面的资金, 要有充分的保证。
3、 杜绝返工方面的保证措施
实行质量管理目标责任制, 加大质量监督与质量管理工作的力度, 高标准, 严要求, 确保各工序施工一次合格, 杜绝返工和延误工时现象发生。
4、 组织协调方面的保证措施
首先是理顺土建施工各工序之间的搭接协调关系。项目经理对出现的问题, 要及时解决, 不得推诿扯皮, 影响进度。
其次要协调好各专业施工的关系, 要精心组织, 合理安排施工顺序, 避免窝工、 待工现象。
同时要认真协调与建设单位、 监理公司、 分包单位的关系。要开好各方之间的协调会, 统一认识, 统一步伐, 保证施工的顺利进行。
5、 人员管理方面的保证措施
( 1) 、 加强劳动力的组织、 调配, 做好节假日期间的劳动力安排, 保证在此期间施工顺利进行。
( 2) 、 在工程施工的重要阶段, 组织管理人员、 操作人员, 进行两班轮换的加班作业方式, 确保工程进度按照计划进行。
6、 奖罚管理方面的保证措施
建立合理的分配制度, 根据按劳分配的原则, 实行多劳多得, 奖优罚劣, 分配上向一线施工的工人和管理人员倾斜, 对在本工程的提高质量和促进进度方面上做出重大贡献的施工队伍要予以重奖。
7、 材料供应方面的保证措施
做好材料及外加工构配件的供应计划, 项目经理部及时安排预算人员作出施工预算, 材料人员提供各类材料的规格、 型号计划。对外加工的构配件提出加工计划, 委托加工, 杜绝因材料、 构配件供应不到位而影响工期。
8、 水电供应方面的保证措施
为了防止因暂时停电、 停水而停工造成延误工期, 对施工用水和用电采取如下措施:
( 1) 、 在施工现场建一个6m3以上的蓄水池, 确保施工用水不间断。
( 2) 、 在现场配备一部柴油发电机, 确保停电时砼的拌制、 运输、 振捣能顺利进行。在不浇筑砼时, 也可用于钢筋加工。
9、 技术方面的保证措施
施工中要采用相应的技术措施: 严密施工准备工作程序。如砼柱、 圈梁,平板采用定型钢框竹胶合板模板系统整装整拆, 微机网络管理等, 以提高工效, 科学管理, 保证进度。
第七章 施工方案
第一节 施工测量的控制
工程平面控制
1、 控制点的选取
土方开挖前, 要作好工程测量控制, 根据工程场地实际情况, 采用主轴线控制法, 测设和作好建筑位置控制桩。控制点设在地面控制桩上。
2、 控制点的定位
以规划或建设单位指定的一个红线桩和一条红线边为准用直接测法, 进行测设平面控制桩。经过闭合后达到要求精度, 即为平面控制标桩。并据此测量出建筑物各轴线。控制点测定后, 在已有构筑物上的, 应用红三角标记和注明轴线号; 地面上的控制点用砼浇筑成300×300×600mm桩, 顶面复以200×200×4mm钢板, 板面上刻十字作为桩点标志, 并砌筑窨进形式加以保护。
3、 工程标高控制
根据现场情况设六个水准点桩( 利用平面控制桩) 。实际测设时, 应用精度不低于S3级水准仪。±0.000以上标高引测, 主要是沿结构外墙, 边柱向上竖直进行。水准标高应由三处向上引测, 以便相互校核。三处用钢尺向上引测投点后, 把水准仪架设到施工层上, 核测三点误差在3mm以内, 再以引测点在施工层上抄测标高。
4、
