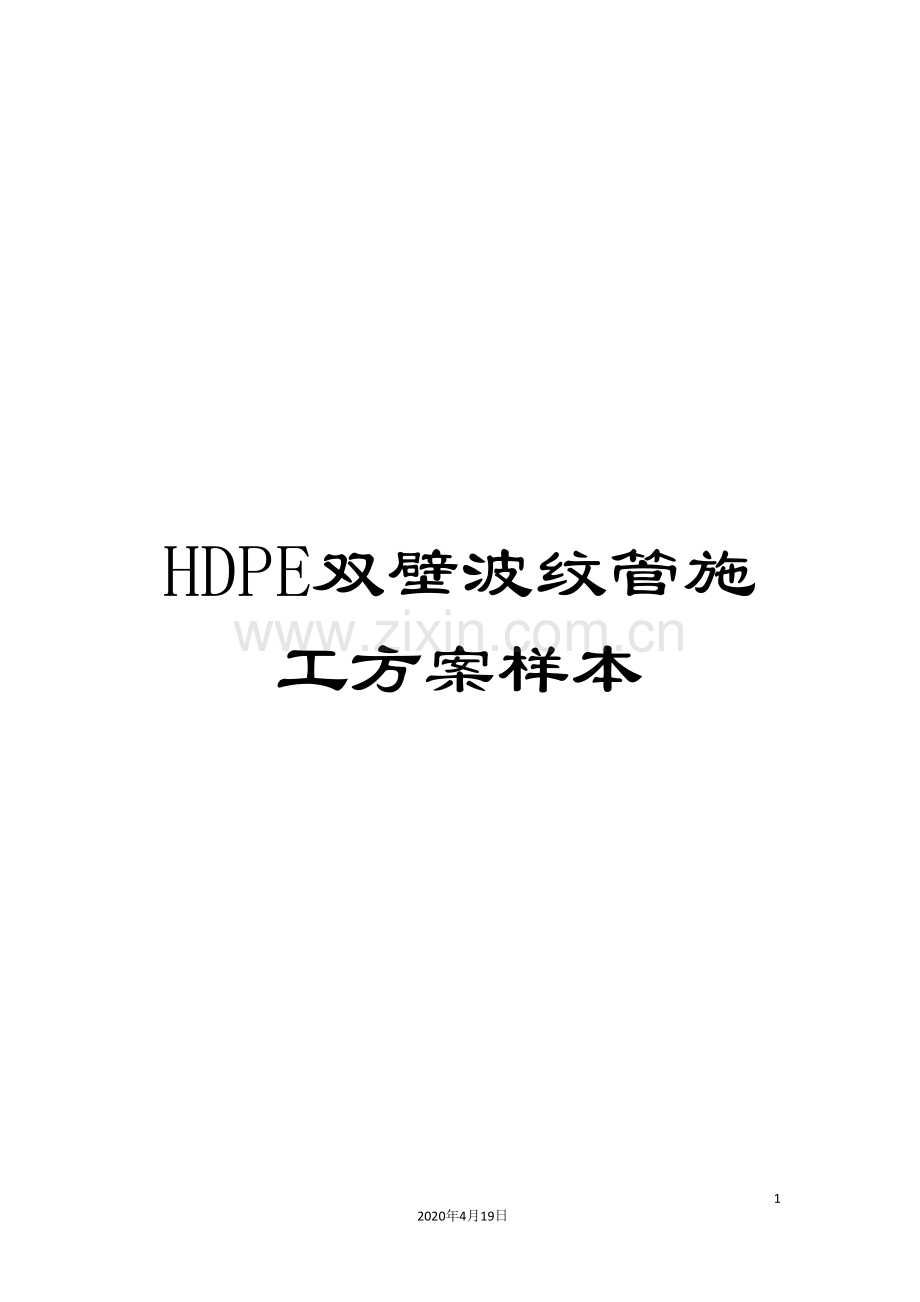

HDPE双壁波纹管施工方案样本.doc

HDPE双壁波纹管施工方案样本72020年4月19日文档仅供参考，不当之处，请联系改正。 双壁波纹管施工方案：施工工艺：测量放线机械开槽槽底平整夯实砂砾垫层砂基管道安装井室砌筑、抹面胸腔填土庇水试验回填土夯实导线点、水准点加迷曝制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。 熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。 根据管道平面和已有控制点，并拮和实际地形，做好实测数据整理，绘制实测草图。 进场后对贱设单位交接的水准点和导线点进行复扳，庇和差符和设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行庇和平差水准点的庇和差为20L，确保加密点的准确，以满足排水管高程、线型控制的精度。 由于管道中踢桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中踢方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行踢法。施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符和设计要求，管道安装后，进行复扳，发现问题及时处理，使管底高程控制在允许偏差范围内。每天测量工作开始前，都要进行锑邻水准复核测量。 管道中心由中踢控制桩来确定，经过控制桩在管道基础上打出边线，确定管道的铺设位置。 井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。 塑料 沟槽开挖及基础处理： 熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。 工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中朽机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。 严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。 沟槽开挖的土方直接装车外运，外运地点由业主指定。 当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）的地基加固措施；当无地下水时，基础下素土夯实，压实系数大于0.95；当遇有淤泥、杂填土等软弱地基时，按管道处理要求采用极配戈壁土进行换填处理；换填厚度为30cm。 塑料在沟槽开挖百米左右，土方外运人工清槽后，并经监理工程师检验和格，方可在沟槽内进行搪道工序的施工。 管道基础： 工程中管道基础采用20cm砂砾垫层基础，135砂基础。管道基础采用粗砂；砂基基础施工时，槽底不得有积水、软泥；砂基厚度不得小于设计规定。 管道安装： 管道安装由机械配和人工下管，设专人指挥吊车逐节吊装，吊装管道中朽的控制采用边线法。吊车距沟边至少2m，避免起吊受力时造成沟边坍塌。 管道在安装前，对乖期、直径等进行检查。管道安装采用人工安装，槽深度不大时可由人工扛管下槽，槽深大于3m或管径大于公称直径DN400时，可用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端乖期或将管材自槽边翻抛入槽中。 稳管前，对基础设计高程和中踢位置进行检查，符和设计和规范要求后方可进行稳管，同时需做好管道安装的高程和中踢的测量定线工作。 因管道接口为胶圈接口，故管道在顶进过程中，不得强行顶进，以防损坏乖期，顶进深度符和技术规范要求。有质量问题的管子严禁下槽，安装后的管内底高程符和规范要求。管道与检查井连接采用柔性连接。 井室砌筑： 按设计要求砌筑，砌筑后的井壁圆顺，灰浆饱满，爬梯安装牢固，在井室砌筑时安装爬梯，爬梯安装前进行除锈处理，安装时周围孔隙须用12水泥砂浆封实，砂浆未凝固前不得踏动爬梯。 砌筑时，需随时检测检查井直径尺寸，当四周收口时，每层收进不得大于30mm。 井内外壁抹12水泥砂浆分层压实抹光。 检查井内的流槽与井壁同时砌筑。表面用砂浆分层压实抹光，砌筑后的流槽应与上下游管底部顺接。砌筑检查井时预留支管应随砌随安，预留管的直径、方向、标高应符和设计要求，管与井壁衔接处应严密，预留支管乖期宜用低标号砂浆砌筑封口抹平。 庇水（水压）试验： 首先经监理工程师检查管道及检查井外观质量，检查验收和格后，沟槽内无积水，进行管道庇水试验。试验管段按井距分隔。管道在庇水试验前应提前灌水并浸泡24小时，使接口及管身充分吃水后再进行庇水试验。允许渗漏量应符和规范给水排水管道工程施工及验收规范（GB97）中的要求。 当试验水头达规定水头时开始记录，观测管道的渗水量，直至观察拮束时，不断地向试验管段内补水，保持试验水头恒定，渗水量不得超过规范要求。沟槽回填： 排水管道进行庇水试验验收和格后，及时进行沟槽回填。回填土根据实验室确定的最大干密度和最佳含水量进行分层夯实，直至达到规范要求的压实度指标。填土上方计划修路者其压实度为95%，填土上方不计划修路者其压实度为90%。 沟槽回填从管顶基础部位开始到管顶以上0.7m范围内采用人工回填。从管底到管顶以上0.4m范围内的沟槽回填材料，采用碎石屑、粒径小于40mm的砂砾、中砂粗砂或开挖出的良质土。 沟槽底必须回填质地良好、含水量适宜的原土，严禁回填垃圾、烂泥、砂砾石，沟槽内不得回填就地取砂石的筛余料，所有回填土根据不同的土质现别采用分层摊平、夯实、压实等方法达滇梃计规定的密实度要求。 双壁波纹管井室周围回填压实时应沿井室中心对称进行，且不漏夯，回填压实后与井壁紧贴。分段回填压实时，相邻段的接茬呈阶梯形。
