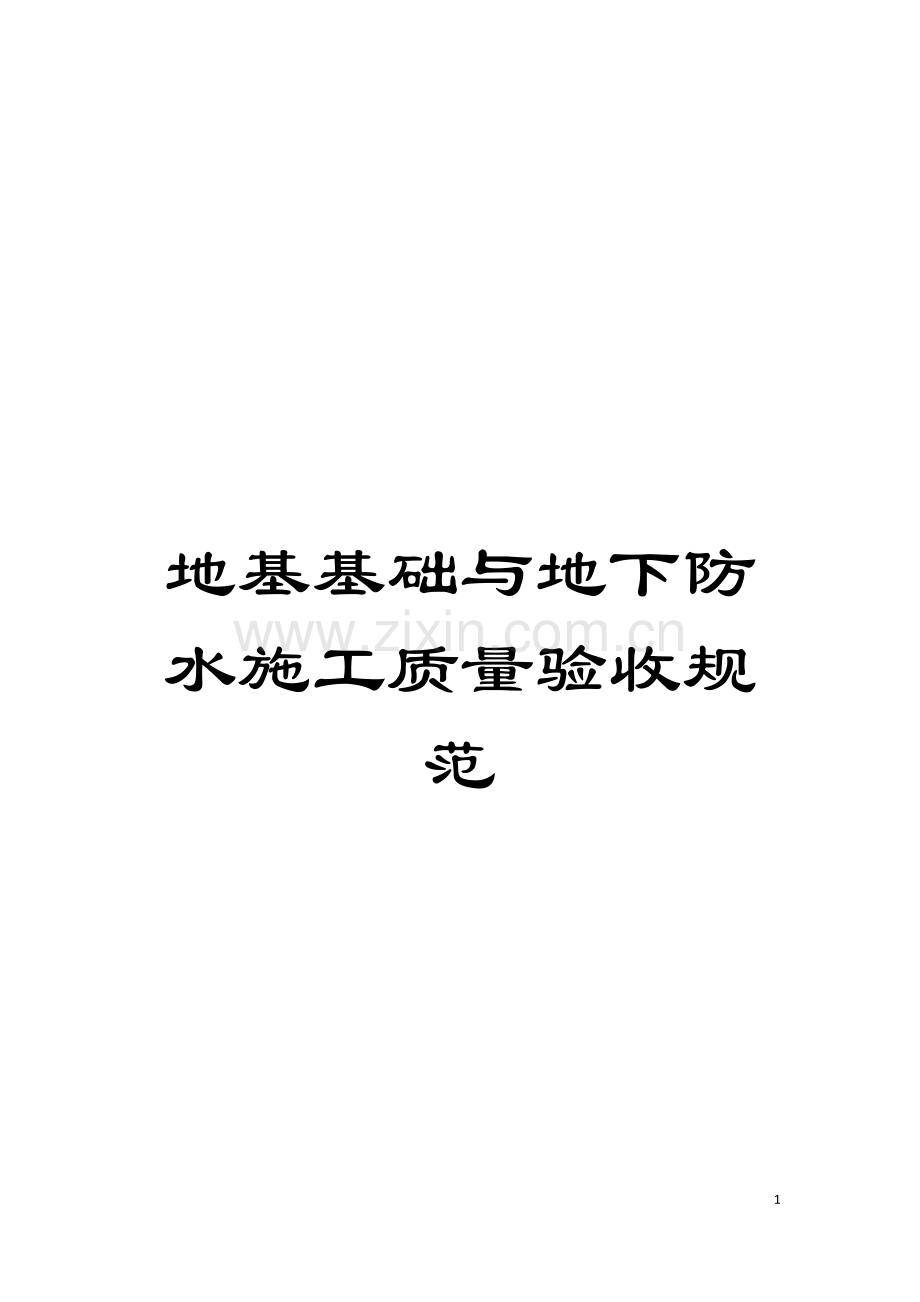

地基基础与地下防水施工质量验收规范.doc

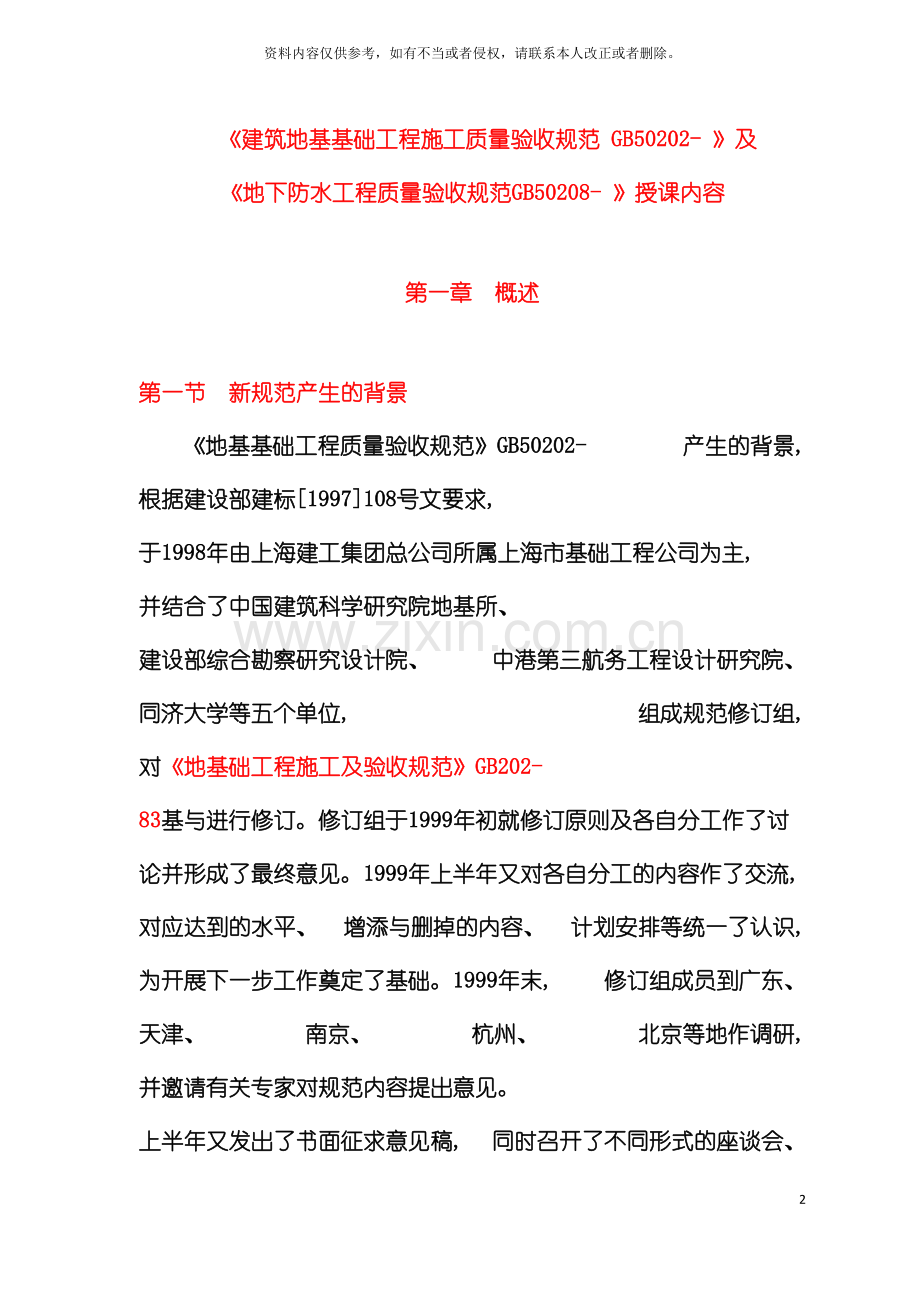

地基基础与地下防水施工质量验收规范40资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。建筑地基基础工程施工质量验收规范 GB50202- 及地下防水工程质量验收规范GB50208- 授课内容第一章 概述第一节 新规范产生的背景地基基础工程质量验收规范GB50202- 产生的背景, 根据建设部建标1997108号文要求, 于1998年由上海建工集团总公司所属上海市基础工程公司为主, 并结合了中国建筑科学研究院地基所、 建设部综合勘察研究设计院、 中港第三航务工程设计研究院、 同济大学等五个单位, 组成规范修订组, 对地基础工程施工及验收规范GB202-83基与进行修订。修订组于1999年初就修订原则及各自分工作了讨论并形成了最终意见。1999年上半年又对各自分工的内容作了交流, 对应达到的水平、 增添与删掉的内容、 计划安排等统一了认识, 为开展下一步工作奠定了基础。1999年末, 修订组成员到广东、 天津、 南京、 杭州、 北京等地作调研, 并邀请有关专家对规范内容提出意见。 上半年又发出了书面征求意见稿, 同时召开了不同形式的座谈会、 咨询会, 对征求意见稿提出了许多好的建议及需作修改的意见。新规范将土方工程( 即现行国家标准土方与爆破工程施工及验收规范GBJ201中的土方工程) 进行了增删, 并编入本规范。 末形成了送审稿初稿, 在此基础上, 又广泛听取意见, 将反馈意见归纳整理后, 形成了最终的送审稿, 5月在上海召开了规范审查会, 与会专家一致同意经过审查, 同时也提出若干修改意见。经修正后构成了最终的报批稿。地下防水工程质量验收规范GB50208- 产生的背景, 按建设部建标199894号文通知, 将地下防水工程施工及验收规范GBJ208-83和地下工程防水技术规范GBJ18-87修订为地下工程防水技术规范GB50108- 和地下防水工程质量验收规范GB50208- 。地下防水工程质量验收规范是在现行施工及验收规范和质量检验评定标准的基础上, 制定了地下防水工程施工质量的验收方法、 程序和质量指标。第二节 新规范的适用范围建筑地基与基础工程质量验收规范GB50202- 适用于建筑工程的地基基础工程施工质量验收。铁路、 公路、 航运、 水利和矿井巷道工程, 对地基基础工程均有特殊要求, 本规范偏重于建筑工程, 对这些有特殊要求的地基基础工程, 验收应按专业规范执行。地下防水工程质量验收的规范GB50208- 适用于地下建筑工程、 市政隧道、 防护工程、 地下铁道等防水工程质量的验收。第二章 新规范与老规范相比较第一节 新规范的特点1、 新颖性一是内容更新: 二是观念更新; 三是检查手段更新2、 适立性3、 实用性4、 相关性第二节 内容变化1、 增加了新的内容, 对各地区常见的地基与基础形式尽量考虑到各地的习惯予以保留, 但对一些不常见的或质量不易保证, 对环境易产生污染, 与绿色工程不尽相符的地基及基础形式, 作了删除。增加了土方工程、 基坑工程。2、 施工工艺尽量不提, 强调结果。3、 所有的项目要求, 都明确了检查手段。4、 确定了强制性条文。5、 体现了”验评分离, 强化验收, 完善手段, 过程控制”十六字方针。第三章 对条文的解释( 建筑地基基础工程施工质量验收规范) 新规范共8章187条, 其中强制性条文7条、 2项附录。第一节 对强制性条文的解释1、 对4.1.5条的解释。第4.1.5条是指人工地基中的均质地基。这类地基种类很多, 规范所列出的地基种类, 是当前国内常见的。其它种类的地区可参照规范中类似的内容。处理后的地基质量好坏, 最终都由其强度或承载力来体现, 这两个指标能满足要求, 被处理的地基便能发挥应有的功能。为此, 将该要求列为强制性条文。由于各地、 各设计单位的习惯、 经验等, 对地基处理后, 要求的指标及该指标应达到的标准均不一样, 有的用标贯、 静力触探、 十字板剪切强度, 有的就用承载力或固结度、 变形要求等。对此, 本条用何指标, 不予规定, 可按设计要求而定。各种指标的检验方法可按国家现行行业标准建筑地基处理技术规范JGJ79的规定执行。地基处理工程规模有大小, 条文内规定的数量是基本要求, 不得少于此数。设计如有更高的要求, 仍应按设计规范执行。”单位工程”的含意, 在建筑工程施工质量验收统一标准GB50300- 已有明确规定。2、 对4.1.6条的解释。第4.1.6条是指复合地基。这类地基的种类也很多, 规范中放入的复合地基, 相对而言应用较普遍, 其它种类的复合地基可参照相关类型的地基。作为复合地基施工后的最终评价应是复合地基承载力, 可采用单桩复合地基载荷试验或多桩复合地基载荷试验检验承载力, 单桩复合地基承载力的检验数量为桩总量的0.5%1%, 且不应少于3处, 如同时采用多桩复合地基承载力检验, 其数量计入上述总数量中。有时对复合地基中的桩体, 设计要求做强度检验, 此时抽检的数量为桩总数的0.5%1%, 且不应少于3根。检验方法可按国家现行行业标准建筑地基处理技术规范JGJ79的规定执行。4.15及4.16展开: 有下述情况之一的应重点检验: ( 1) 对施工质量有怀疑的地点: ( 2) 原材料有变化的场所; ( 3) 气象条件较差时进行施工的地段; ( 4) 下有暗浜、 沟渠或地质条件较差的区域; ( 5) 其它有必要检验的地方。所有检验应在设计规定的间歇期后进行。如果都满足设计和规范的要求, 又无其它异常情况, 应判定为工程满足验收要求。如果检验中有不满足设计要求的, 应根据实际达到数值, 经设计单位核算, 如可满足结构安全和使用功能, 可预以验收。如经核算不能满足, 则应返工, 并重新进行检验, 如检验结果满足设计要求, 可预以验收。如进行补充加固处理也能满足设计要求, 则可按技术处理方案和协商文件进行验收。经返工或补充加固处理仍不能满足要求的, 不应验收。3、 对第5.1.3条的解释。第5.1.3条是针对预制打( 压) 入桩的成桩质量的。桩位偏差控制是桩基工程质量控制的最基本内容之一。实际施工时, 因成桩顺序不当, 测量控制桩走位, 轴线放样错误或成桩工艺、 设备不完善, 造成成桩的最终桩位偏差过大的事例不少, 由此导致承台面积扩大, 桩群形心与荷载重心错位, 或增加桩量, 原桩报废。为此, 作为强制性要求, 必须确保桩位的偏差, 控制在允许偏差范围之内。条文中对桩数较多的群桩中的边桩与中心桩提出了不同的要求。与原规范比, 对桩数多的群桩, 适当提高了标准。4、 对第5.1.4条的解释。第5.1.4条是针对混凝土灌注桩的, 成桩偏位控制的要求理由同5.1.3。鉴于混凝土灌注桩质量是工程界普遍关注的问题, 因此比预制打( 压) 入桩更容易产生质量事故。条文对灌注桩的工艺控制及混凝土试件的要求都作了具体规定。对灌注桩工艺质量的要求较多, 但因设备、 工艺、 检测手段等, 不同的施工单位均有差异, 很难统一。条文就清孔的质量作了规定, 是基于泥浆护壁灌注桩, 常出现孔底沉渣过厚, 清孔质量不佳的通病, 而且清孔质量对成桩质量影响很大, 往往造成桩基沉降过大, 桩身混凝土质量降低, 承载力不足等。灌注桩的试件强度, 是检验桩体材料质量的主要手段之一, 必须具备供检验的试件。各地区情况不一样, 如设计或合同技术条款有其它要求, 则应满足这种要求。小于50m3的桩每根桩要做一组试件, 是指单柱单桩的每个承台下的桩需确保有一组试件。5、 对第5.1.5条的解释。第5.1.5条对工程桩进行单桩承载力检验, 是桩基工程质量验收的重要内容之一。建筑地基基础设计规范、 建筑基桩检测技术规范都作了规定。可是究竟采用单桩静载检验, 还是采用高应变动测检验以及检验的数量等, 因建筑物的设计等级、 地质条件的复杂程度和桩型的不同而异, 具体由设计单位根据有关规范和工程的具体条件在设计文件中作出规定。当采用静载荷试验展开6、 对7.1.3条的解释。土方开挖的顺序、 方法必须与设计工况相一致, 并遵循”开槽支撑, 先撑后挖, 分层开挖, 严禁超挖”的原则。展开7、 对7.1.7条的解释。基坑( 槽) 、 管沟土方工程验收以确保支护结构安全和周围环境安全为前提。当设计有指标时, 以设计要求为依据, 如无设计指标时应按表7.1.7的规定执行。展开第二节 对其它条文的解释1.0.2 本规范不适用铁路、 公路、 航运、 水利、 市政等工程。1.0.3 允许有超出本规范标准的设计要求或本规范中未列入的技术标准, 工程验收时应按这些标准验收。1.0.5 除了条文说明中已列出的规范外, 其它国家标准或规范, 必须是”现行的”。3.0.1 借用或参照的地质资料、 附近设计情况不宜作为工程施工时的依据, 对怀疑的地质资料应作补勘。本规范附录A中对各类地基或桩基的勘察要求作了介绍。3.0.2 除了必备的资质文件外, 尚须查看进场的设备、 队伍的操作技能, 是否能满足施工要求, 也即软件与硬件均应检查。3.0.5 ”停止施工”是暂时的措施, 是引起各方的重视, 避免更大的事故隐患, 一旦情况恢复正常, 即可继续施工。4.1.3 各类地基在不同的地区、 不同的地质条件下, 有不同的间歇期, 而间歇期常常是业主与施工或设计方争执之处。设计对地基施工后的间歇期最了解, 一般应由设计来确定间歇期, 即使要提前也应由设计来定。4.1.4 经试验段施工后, 确定的参数较为可靠, 也可确保地基处理后的质量。特别是当地尚无足够经验的地基处理工程, 更应先试验再正式施工, 避免大的质量事故。4.1.7 该条反映的问题是后一句话即20%的量太多。主要是根据以往的工程实践, 这些桩是构成复合地基的主体, 大量的质量弊病均出现在这些桩体本身。因此, 对这些桩要求多检查一些是有必要的。其次, 虽然检查量是20%, 可是检查内容并不化费大量资金或精力。如高压喷射注浆地基检验( 表4.10.4) , 主控项目中第3、 4项属第4.1.6 条, 数量已有规定, 剩下的20%检查, 只要跟踪施工, 应是不化费太大的精力的。4.10.4 重点在水泥用量、 压力、 提升速度, 第3、 4项不一定两者均检查, 根据设计而定。4.11.5 重点也是水泥浆或水泥注入量, 机头提升速度, 第3、 4项同上。5.1.2 该条主要针对桩基施工后, 因挖土等工序不当造成开挖后桩顶位移而不易分清原因而设置的。5.1.6 对桩身质量的检验, 一般均用小应变, 数量不同在于设计的等级。一般由设计来确定, 在具体定哪根桩做桩身质量检验, 可任意抽, 也可在跟踪施工过程中发现有疑点的桩作为首选对象。在桩身质量检验的基础上, 可按要求作承载力检验。5.1.8 除5.1.5,5.1.6外的主控项目, 仅桩位及灌注桩的桩孔, 因此, 全部检查应是无困难的。一般项目, 抽查20%是指桩数量的20%, 混凝土灌注桩问题较多, 应全部检查, 只要跟踪施工亦无困难。5.2.3 及表5.2.5压桩所用的压力可作为承载力判断的依据之一, 特别是桩压不到标高时, 有一定参考价值, 因此, 对压桩施工必须有可靠的压力数据获取装置。表5.2.5中对接桩后的停歇时间应予以重视, 停歇时间不足, 接头强度未充分发挥, 不能承受大的压力。5.3.2及表5.3.4 对预应力管桩, 因其高强度而构成的耐冲击性, 众所周知, 如焊接质量不好或没有足够的电焊间歇时间即进行锤击, 很容易造成焊缝开裂。因此, 电焊质量及接桩后所停歇时间是必须要检查的。表5.3.4中成品桩的密实性必须要检查, 有蜂窝及孔隙极易造成桩身击碎。5.4.2及表5.4.5 预制桩的接桩要求与5.3.2同样理由, 特别是接桩端面的平整应是保证接桩质量的基本条件。5.4.4 龄期与强度双控要求应是针对长桩或锤击次数多的桩, 因容易产生抗应力, 短桩或锤击次数少的桩, 不易产生拉应力, 就不一定双控。5.5.2 钢桩的焊接要求的理由同锤击桩。5.6.2及表5.6.4 灌注桩的质量控制应严格一些, 在于它的成桩工艺较其它桩复杂, 工序也较多。除了5.1.4条强制性条文规定的内容外, 尚应控制下述几项: 桩径的测试, 如用机械式测径仪, 建议先与超声波检测结果对比一下, 标定一下所用的仪器, 其精确度或操作性, 用混凝土方量来反算直径不可取; 泥浆比重应在孔底附近取较反映真实情况。7.1.4、 7.1.5、 7.1.6 从本条开始是基坑施工, 由于大部分基坑是临时结构, 与工程的验收关系不大, 但安全是一个主要问题, 这也是本章确定标准时的主要出发点。7.1.4是基坑开时的土方堆置及挖方施工时的相互干扰影响, 7.1.5是开挖时的环境监护, 7.1.6是开挖到标高后的垫层处理, 目的在于确保基坑的稳定。第四章 验收( 建筑地基基础工程施工质量验收规范) 1、 检验批、 分项的验收。展开以下举例说明( 检验批) 混凝土灌注桩钢筋笼检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目检查项目质量验收规范的规定施工单位检查评定记录监理( 建设) 单位验收记录允许偏差或允许值1主筋间距102长度100一般项目1钢筋材质检验设计要求2箍筋间距203直径10施工单位检查评定结果项目专业质量检查员: 年 月 日监理( 建设) 单位验收结论监理工程师( 建设单位项目专业技术负责人) : 年 月 日说 明1本表适用于建筑地基基础( 砼灌注桩钢筋笼) 分项工程检验批质量验收。2主控项目1 项检查数量: 全部检查。检验方法: 用钢尺量。2 项检查数量: 全部检查。检验方法: 用钢尺量。3一般项目1 项检查数量: 按20%抽查。检验方法: 抽样送检。2 项检查数量: 按20%抽查。检验方法: 用钢尺量。 3 项检查数量: 按20%抽查。检验方法: 用钢尺量。GB50202- 表5.6.4-2 混凝土灌注桩检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目检查项目质量验收规范的规定施工单位检查评定记录监理( 建设) 单位验收记录允许偏差或允许值1桩位见本规范表5.1.42孔深+300mm3桩体质量检验按基桩检测技术规范。如钻芯取样, 大直径嵌岩桩应钻至桩尖下50cm4混凝土强度设计要求5承载力按基桩检测技术规范一般项目1垂直度见本规范表5.1.42桩径见本规范表5.1.43泥浆比重( 粘土或砂性土中) 1.151.204泥浆面标高( 高于地下水位) 0.51.0mm5沉渣厚度: 端承桩 摩擦桩50mm50mm6混凝土坍落度: 水下灌注干施工160220mm70100mm7钢筋笼安装深度100mm8混凝土充盈系数19桩顶标高+30mm-50mm施工单位检查评定结果项目专业质量检查员: 年 月 日监理( 建设) 单位验收结论监理工程师( 建设单位项目专业技术负责人) : 年 月 日说 明1本表适用于建筑地基基础( 砼灌注桩) 分项工程检验批质量验收。2主控项目1 项检查数量: 全部检查。检验方法: 基坑开挖前量护筒, 开挖后量桩中心。2 项检查数量: 全部检查。检验方法: 只深不浅, 用重锤测, 或测钻杆、 套管长度, 嵌岩桩应确保进入设计要求的嵌岩深度。3 项检查数量: 对设计等级为甲级或地质条件复杂, 成桩质量可靠性低的灌注桩, 抽检数量不应少于总数的30%, 且不应少于20根。其它则为不应少于总数的20%, 且不得少于10根。检验方法: 按基桩检测技术规范。4 项检查数量: 全部检查。检验方法: 试件报告或钻芯取样送检。5 项检查数量: 对设计等级为甲级或地质条件复杂, 成桩质量可靠性低的灌注桩, 检验桩数不应少于总数的1%, 且不应少于3根, 当总根数少于50根时, 不应少于2根。检验方法: 按基桩检测技术规范。3一般项目1 项检查数量: 按20%抽查。检验方法: 测套管或钻杆, 或用超声波检测, 干施工时吊垂球。2 项检查数量: 按20%抽查。检验方法: 井径仪或超声波检测, 干施工时用钢尺量, 人工挖孔桩不包括内衬厚度。 3 项检查数量: 按20%抽查。检验方法: 用比重计测, 清孔后在距孔底50cm处取样。4 项检查数量: 按20%抽查。检验方法: 目测。5 项检查数量: 按20%抽查。检验方法: 用沉渣仪或重锤测量。6 项检查数量: 按20%抽查。检验方法: 坍落度仪。 7 项检查数量: 按20%抽查。检验方法: 用钢尺量。8 项检查数量: 按20%抽查。检验方法: 检查每根桩的实际灌注量。9 项检查数量: 按20%抽查。检验方法: 水准仪, 需扣除桩顶浮浆层及劣质桩体。GB50202- 表6.2.4 土方开挖工程检验批质量验收记录( mm) 工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目检查项目质量验收规范的规定施工单位检查评定记录监理( 建设) 单位验收记录允许偏差或允许值柱基基坑基槽挖方场地平整管沟地( 路) 面基层人工机械1桩位-503050-50-502长度、 宽度( 由设计中心线向两边量) +200-50+300-100+500-150+1003边坡设计要求一般项目1表面平整度20205020202基底土性设计要求注: 地( 路) 面基层的偏差只适用于直接在挖、 填方上做地( 路) 面的基层。施工单位检查评定结果项目专业质量检查员: 年 月 日监理( 建设) 单位验收结论监理工程师( 建设单位项目专业技术负责人) : 年 月 日说 明1本表适用于建筑地基基础( 土方开挖工程) 分项工程检验批质量验收。2主控项目1 项检查数量: 每100400m2取1点, 但不应少于10点。检验方法: 水准仪。2 项检查数量: 每20m取一点, 每边不应少于1点。检验方法: 经纬仪, 用钢尺量。3 项检查数量: 每20m取一点, 每边不应少于1点。检验方法: 观察或用坡道尺检查。3一般项目1 项检查数量: 每100400m2取1点, 但不应少于10点。检验方法: 用2m靠尺和楔形塞尺检查。2 项检查数量: 。检验方法: 观察或土样分析。2、 分部( 子分部) 的验收。地基与基础分部工程划分为下列子分部工程; 无土方支护工程或有土方支护工程、 地基处理工程、 桩基工程、 地下防水工程、 混凝土基础工程、 砌体基础工程、 劲钢( 管) 混凝土工程、 钢结构工程。子分部工程分项工程无支护土方土方开挖、 土方回填有支护土方排桩、 降水、 排水、 地下连续墙、 锚杆、 土钉墙、 水泥土桩、 沉井与沉箱、 钢及混凝土支撑。地基处理灰土地基、 砂和砂石地区、 碎砖三合土地基、 土工合成材料地基、 粉煤灰地基、 重锤夯实地基、 强夯地基、 振冲地基、 砂桩地基、 预压地基、 高压喷射注浆地基、 土和灰土挤密桩地基、 注浆地基、 水泥粉煤灰碎石桩地基、 夯实水泥土桩地基。桩基锚杆静压桩及静力压桩、 预应力离心管桩、 钢筋混凝土预制桩、 钢桩、 混凝土灌注桩( 成孔、 钢筋笼、 清孔、 水下混凝土灌注) 。（1） 分部( 子分部) 工程所含分项工程的质量均应验收合格。（2） 质量控制资料应完整。见下表。序号资料名称1原材料的质量合格证和质量鉴定文件2半成品如预制桩、 钢桩、 钢筋笼等产品合格证书3施工记录及隐蔽工程验收文件4检测试验及见证取样文件5其它必须提供的文件和记录（3） 地基与基础, 主体结构和设备安装等分部工程有关安全及功能的检验和抽样检测结构应符合有关规定。地基础工程的质量验收, 在本章中到分部( 子分部) 工程质量验收为止, 也即5.0.1、 5.0.2、 5.0.3。在5.0.1中要有完整的施工操作依据、 质量检查记录, 应包括附录A中的内容、 施工过程中的记录( 如打桩记录、 混凝土浇注记录、 成孔记录等) 以及试件、 原材料送检的结果记录。5.0.3中第3条”地基基础抽样检测结果应符合有关规定”是指地基或基础的承载力( 或设计要求的最终结果) , 其抽检的数量及数值均应满足要求。关于第2条中的质量控制资料较多可参照”统一标准”的附录G。第五章 条文解释( 地下防水工程质量验收规范) 本规范共有8章168条, 其中7条为强制性条文。第一节 对强制性条文的解释1、 对第3.0.6条的解释。本条明确规定防水工程所使用的防水材料, 必须经过各级法定检测部门进行抽样检验, 并出据产品质量检验报告。其目的是要控制进入市场的材料, 保证材料的品种、 规格、 性能等符合国家标准或行业标准的要求。对进入现场的材料还应按本规范附录A和附录B的规定进行抽样复试。如发现不合格的材料进入现场, 应责令其清退出场, 决不允许使用到工程上。为了做到建设工程质量检测工作的科学性、 公正性和正确性, 根据建设部建监( 1996) 488号关于加强工程质量检测工作的若干意见的要求, 对进场的主要建筑材料应由监理人员( 建设单位) 与施工人员共同取样, 并送至有资质的试验室进行试验, 实行见证取样、 送样制度。2、 对第4.1.8条的解释。防水混凝土与普通混凝土配制原则不同, 普通混凝土是根据所需强度要求进行配制, 而防水混凝土则是根据工程设计所需抗渗等级要求进行配制。经过调整配合比, 使水泥砂浆除满足填充和粘结石子骨架作用外, 还在粗骨料周围形成一定数量良好的砂浆包裹层, 从而提高混凝土抗渗性。作为防水混凝土首先必须满足设计的抗渗等级要求, 同时适应强度要求。一般能满足抗渗要求的混凝土, 其强度往往会超过设计要求。展开3、 对第4.1.9条的解释。( 1) 变形缝应考虑工程结构的沉降、 伸缩的可变性, 并保证其在变化中的密闭性, 不产生渗漏水现象。变形缝处混凝土结构的厚度不应小于300mm, 变形缝的宽度宜为2030mm。全埋式地下防水工程的变形缝应为环状; 半地下防水工程的变形缝应为U字形, U字形变形缝的设计高度应超出室外地坪150mm以上。( 2) 防水混凝土的施工应不留或少留施工缝, 底板的混凝土应连续浇筑。墙体上不得留垂直施工缝, 垂直施工缝与变形缝相结合。最低水平施工缝距底板面应不小于300mm, 距墙孔洞边缘应不小于300mm, 并避免设在墙板承受弯矩或剪力最大的部位。(3)后浇带是一种混凝土刚性接缝, 适用于不宜设置柔性变形缝以及后期变形趋于稳定的结构。后浇带应采用补偿收缩混凝土, 其强度等级不得低于两侧混凝土。( 4) 穿墙管道应在浇筑混凝土前预埋。当结构变形或管道伸缩量较小时, 穿墙管可采用主管直接埋入混凝土内的固定式防水法; 当结构变形或管道伸缩量较大或有更换要求时, 应采用套管式防水法。穿墙管线较多时宜相对集中, 采用封口钢板式防水法。( 5) 埋设件端部或预留孔( 槽) 底部的混凝土厚度不得小于250mm; 当厚度小于250mm时, 应采取局部加厚或加焊止水钢板的防水措施。展开4、 对第4.2.8条的解释。水泥砂浆防水层属刚性防水, 适应变形能力较差, 不宜单独作为一个防水层, 而应与基层以粘结牢固并连为一体, 共同承受外力及压力水的作用。故规定水泥砂浆防水层与基层之间必须结合牢固, 无空鼓现象。5、 对第4.5.5条的解释。塑料板的搭接缝必须采用热风焊枪进行焊接。焊缝的检验一般是在双焊缝间空腔内进行充气检查。充气法检查, 即将5号注射针与压力表相接, 用打气筒进行充气, 当压力表示到0.25MPa时停止充气, 保持15min, 压力下降在10%以内, 说明焊缝合格; 如压力下降过快, 说明有未焊好处。用肥皂水涂在焊缝上, 有气泡的地方重新补焊, 直到不漏气为止。6、 对第5.1.10条的解释。抗压试件是反映喷射混凝土物理力学性能优劣、 检验喷射混凝土强度的重要指标。因此一般作抗压试件或采用回弹仪测试换算其抗压强度值, 也可用钻芯法制取试件。喷射混凝土抗压强度的检查可参考国标锚杆喷射混凝土支护技术规范GBJ50086- 的有关规定。由于地下铁道隧道还有抗渗要求, 因此还要做抗渗试件。锚杆的锚固力与安装施工工艺操作有关, 锚杆安装后应进行抗拔试验, 达到设计要求才为合格。本条参考地下铁道工程施工及验收规范GB50299-1999第7.6.18条的规定, 即同一批锚杆每100根应取一组( 3根) 试件, 同一批试件抗拔力的平均值不得小于设计锚固力, 抗拔力量最低值不应小于设计锚固力的90%。7、 对第6.1.8条的解释。本条文规定了盲沟反滤层的砂、 石粒径组成和层次的设计要求。第二节 对其它条文的解释1、 对第3.0.1条的解释。主要掌握分级标准。2、 对第3.0.7条的解释。重点掌握地下水位的控制。3、 对防水混凝土的质量控制要点。展开4、 对水泥砂浆防水层的控制要点。展开5、 对卷材防水层的控制要点。展开6、 对涂料防水层的控制要点。展开7、 对塑料板防水层的控制要点。展开8、 对金属板防水层的控制要点。展开9、 对细部构造的质量控制。展开10、 对地下连续墙的质量控制。展开11、 对渗排水、 盲沟排水的质量控制。展开第六章 地下防水工程子分部的验收 根据地下防水工程质量验收规范( GB50208- ) , 地下防水子分部中共有15个分项工程, 具体划分详见下表。子分部工程分项工程地下防水工程地下建筑防水工程: 防水混凝土, 水泥砂浆防水层, 卷材防水层, 涂料防水层, 塑料板防水层, 金属板防水层, 细部构造。特殊施工法防水工程: 锚喷支护, 地下连续墙, 复合式衬砌, 盾构法隧道。排水工程: 渗排水、 盲沟排水, 隧道, 坑道排水。注浆工程: 预注浆、 后注浆、 衬砌裂缝注浆。检验批( 举例说明) 防水砼工程检验批质量验收记录( mm) GB50208- 表4.1工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目质量验收规范的规定施工单位检查评定记录监理( 建设) 单位验收记录1防水砼的原材料、 配合比及坍落度必须符合设计要求2防水砼的抗压强度和抗渗压力必须符合设计要求3防水砼的变形缝、 施工缝、 后浇带、 穿墙管道、 埋设件等设置和构造均须符合设计要求, 严禁有渗漏。一般项目1防水砼结构表面应坚实、 平整, 不得有露筋、 蜂窝等缺陷; 埋设件位置应正确。2防水砼结构表面的裂缝宽度不应大于0.2mm, 并不得贯通。3防水砼结构厚度不应大于250mm, 其允许偏差: +15mm-10mm迎水面钢筋保护层厚度不应小于50mm, 其允许偏差: 10mm施工单位检查评定结果 项目专业质量检查评定员: 项目专业质量( 技术负责人) : 年 月 日监理( 建设) 单位验收结论监理工程师( 建设单位项目专业技术负责人) : 年 月 日说明一、 本表适用于防水等级为1-4级的地下整体式砼结构工程检验批质量验收, 不适用环境温度高于80C或处于耐侵蚀系数小于0.8的侵蚀性介质中使用的地下工程检验批质量验收。二、 检查数量: 按砼外露面积每100m2抽查一处, 每处10m2, 且不得少于3处; 细部构造应全数检查。三、 主控项目: 检查项目: 1 检查出厂合格证、 质量检验报告、 计量措施和现场抽样试验报告。2 检查砼抗压、 抗渗试验报告。3 观察检查和检查隐蔽工程验收记录。四、 一般项目: 检查方法: 1 观察和尺量检查。2 用刻度放大镜检查。3 尺量检查和检查隐蔽验收记录。当地下防水工程完成后, 应按工程设计的防水等级标准进行子分部的验收, 验收时应对下表的文件和记录进行质量控制资料的核查。其中地下防水隐蔽工程验收记录应包括以下内容: 卷材、 涂料防水层的基层; 防水混凝土结构和防水层被掩盖的部位; 变形缝、 施工缝等防水构造的做法; 管道设备穿过防水层的封固部位; 渗排水层、 盲沟和坑槽; 衬砌前围岩渗漏水处理和基坑的超挖和回填。序号1防水设计设计图及会审记录、 设计变更通知单和材料代用核定单2施工方案施工方法、 技术措施、 质量保证措施3技术交底施工操作要求及注意事项4材料质量证明文件出厂合格证、 产品质量检验报告、 试验报告5中间检查记录分项工程质量验收记录、 隐蔽工程检查验收记录、 施工检验记录6施工日志逐日施工情况7混凝土、 砂浆试配及施工配合, 混凝土抗压、 抗渗试验报告8施工单位资质复印证件9工程检验记录抽样质量检验及观察检查10其它技术资料事故处理报告、 技术总结该子分部验收时应对其”地下防水效果”进行功能检测, 详细检查地下工程有无渗漏现象, 渗漏水量调查与量测方法按本验收规范附录C执行, 并在检验后填写安全和功能检验( 检测) 报告。工程观感质量由验收人员经过现场综合检查, 对其评价由验收人员共同确认, 其质量具体要求如下: 防水混凝土应密实, 表面应平整, 不得有露筋、 蜂窝等缺陷, 裂缝宽度应符合设计要求。水泥砂浆防水层应密实、 平整、 粘结牢固, 不得有空鼓, 裂纹、 起砂, 麻面等缺陷; 防水层厚度应符合设计要求。卷材接缝应粘结牢固、 封闭严密, 防水层不得有损伤、 空鼓、 皱折等缺陷。涂料应粘结牢固, 不得有脱皮、 流淌、 鼓泡、 露胎、 皱折等缺陷; 涂层厚度应符合设计要求。塑料板防水层应铺设牢固、 平整, 搭接焊缝严密, 不得有焊穿、 下垂、 绷紧现象。金属板防水层焊缝不得有裂纹、 未熔合、 夹渣、 焊瘤、 咬边、 烧穿、 弧坑、 针状气孔等缺陷; 保护涂料应符合设计要求。变形缝、 施工缝、 后浇带、 穿墙管道等防水构造应符合设计要求。内衬混凝土表面应平整, 不得有孔洞、 露筋、 蜂窝等缺陷。质构法隧道衬砌自防水、 衬砌外防水涂层、 衬砌接缝防水和内衬结构防水符合设计要求。锚喷支护、 地下连续墙、 复合式衬砌等防水构造符合设计要求。排水系统不淤积、 不堵塞, 确保排水畅通。反滤层的砂、 石粒径、 含泥量和层次排列应符合设计要求。排水沟断面和坡度应符合设计要求。注浆孔的间距、 深度及数量应符合设计要求。注浆效果应符合设计要求。地表沉降控制应符合设计要求。最后我们将各验收项目的检查结构填入该子分部工程的验收记录中。案例某15层高楼, 为混凝土框架结构, 基础为桩基, 共有200根混凝土灌注桩, 2层地下室, 地下室围护结构为地下连续墙, 连续墙外侧为涂料防水层, 有两道变形缝, 共有40幅地下连墙, 高层的裙房为4层砖混结构。基础为水泥土搅拌桩复合地基, 共有300根水泥土搅拌桩。现对该工程地基与基础分部进行验收, 列出检验批、 分项、 子分部、 分部验收的有关内容。该分部共包括: 1、 水泥土搅拌桩地基质量检验批; 主控项目: ( 1) 水泥及外掺剂质量 ( 2) 水泥用量 ( 3) 桩体强度 ( 4) 地基承载力一般项目: ( 1) 机头提升速度 ( 2) 桩底标高 ( 3) 桩顶标高 ( 4) 桩位偏差 ( 5) 桩径 ( 6) 垂直度 ( 7) 搭接2、 混凝土灌注桩质量检验批; 主控项目: ( 1) 桩位 ( 2) 孔深 ( 3) 桩体质量检验 ( 4) 混凝土强度 ( 5) 承载力一般项目: ( 1) 垂直度 ( 2) 桩径 ( 3) 泥浆比重( 粘土或砂性土中) ( 4) 泥浆面标高( 高于地下水位) ( 5) 沉渣厚度: 端承桩, 摩擦桩 ( 6) 混凝土坍落度: 水下灌注干施工 ( 7) 钢筋笼安装深度 ( 8) 混凝土充盈系数 ( 9) 桩顶标高 3、 混凝土灌注桩钢筋笼质量检验批; 主控项目: ( 1) 主筋间距 ( 2) 长度一般项目: ( 1) 钢筋材质检验 ( 2) 箍筋间距 ( 3) 直径
