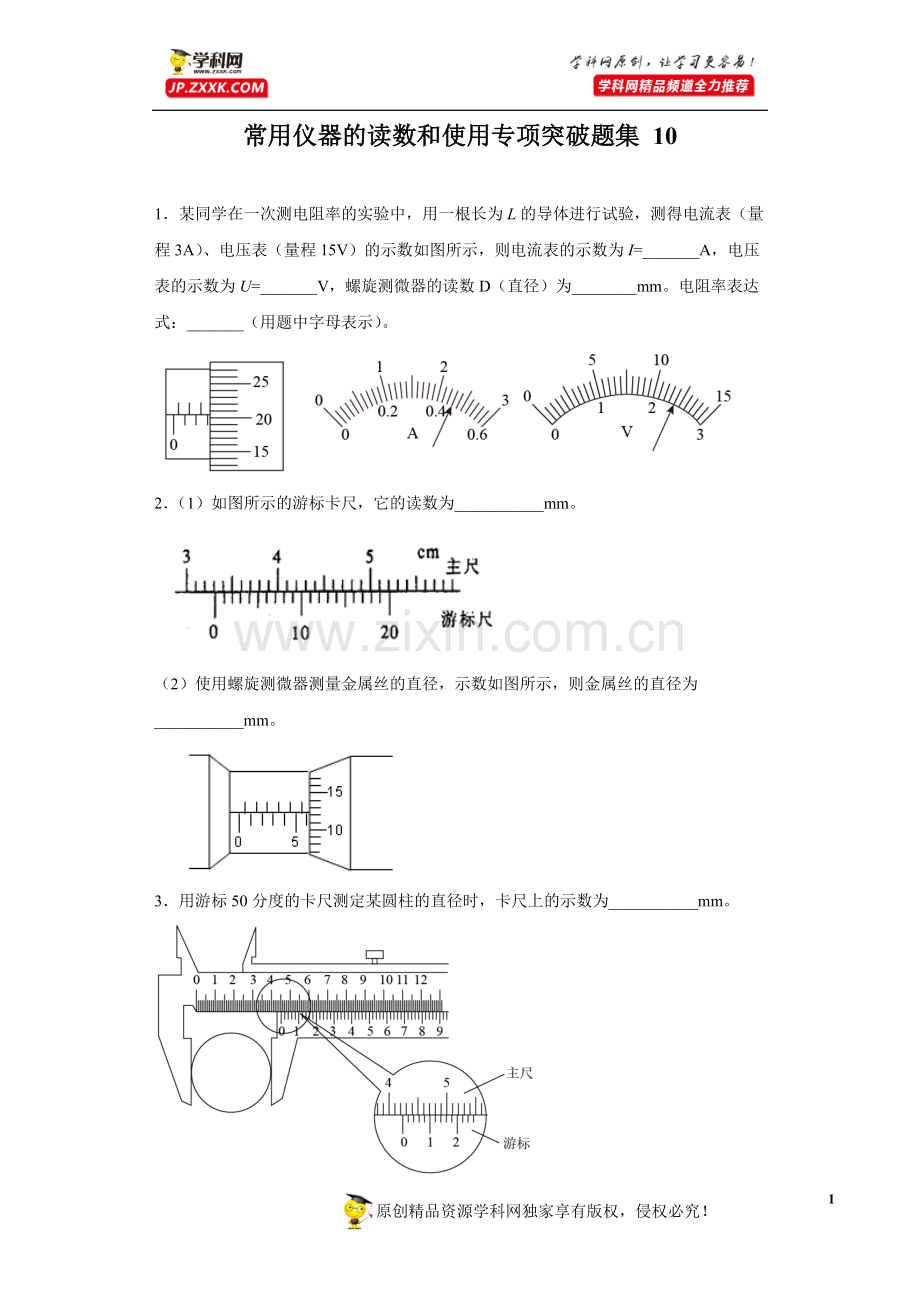

常用仪器的读数和使用专项突破题集 10

1．某同学在一次测电阻率的实验中，用一根长为L的导体进行试验，测得电流表（量程3A）、电压表（量程15V）的示数如图所示，则电流表的示数为I=_______A，电压表的示数为U=_______V，螺旋测微器的读数D（直径）为________mm。电阻率表达式：_______（用题中字母表示）。

2．（1）如图所示的游标卡尺，它的读数为___________mm。

（2）使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径为___________mm。

3．用游标50分度的卡尺测定某圆柱的直径时，卡尺上的示数为___________mm。

4．小王同学在学习测金属丝电阻率实验时，需要用到游标卡尺和螺旋测微器测量长度，请你帮他读数，游标卡尺读数_______mm。螺旋测微器读数_______mm。

5．用游标卡尺测量某些工件的外径时，示数如图所示，则读数为___________mm。

6．实验中用螺旋测微器测量一金属丝的直径，如图，则该金属丝的直径为：_________mm。

7．用游标卡尺测得电阻丝的直径如图甲所示，其读数为d=______________________ cm。用螺旋测微器测量电阻丝直径，其示数如图乙所示，读数为 d=_____________________ mm。

8．读出下列游标卡尺读数。

读数：_______mm

读数：_______cm
9．用国家标准一级螺旋测微器（直标度尺最小分度为，丝杆螺距为套管上分为50格刻度）测量小球直径。测微器的初读数如图（a）历示，其值为___________，测量时如图（b）所示，其值为___________，测得小球直径___________。

10．用游标卡尺测得某样品的长度如图所示，其读数L=___________mm；用螺旋测微器测得该样品的直径如图所示，其读数a=___________mm。

11．用螺旋测微器测量合金丝的直径，示数如图所示，则合金丝的直径为___________mm。

12．如图所示，甲图中螺旋测微器的读数为___________mm，乙图中游标卡尺的读数为___________mm。

3
