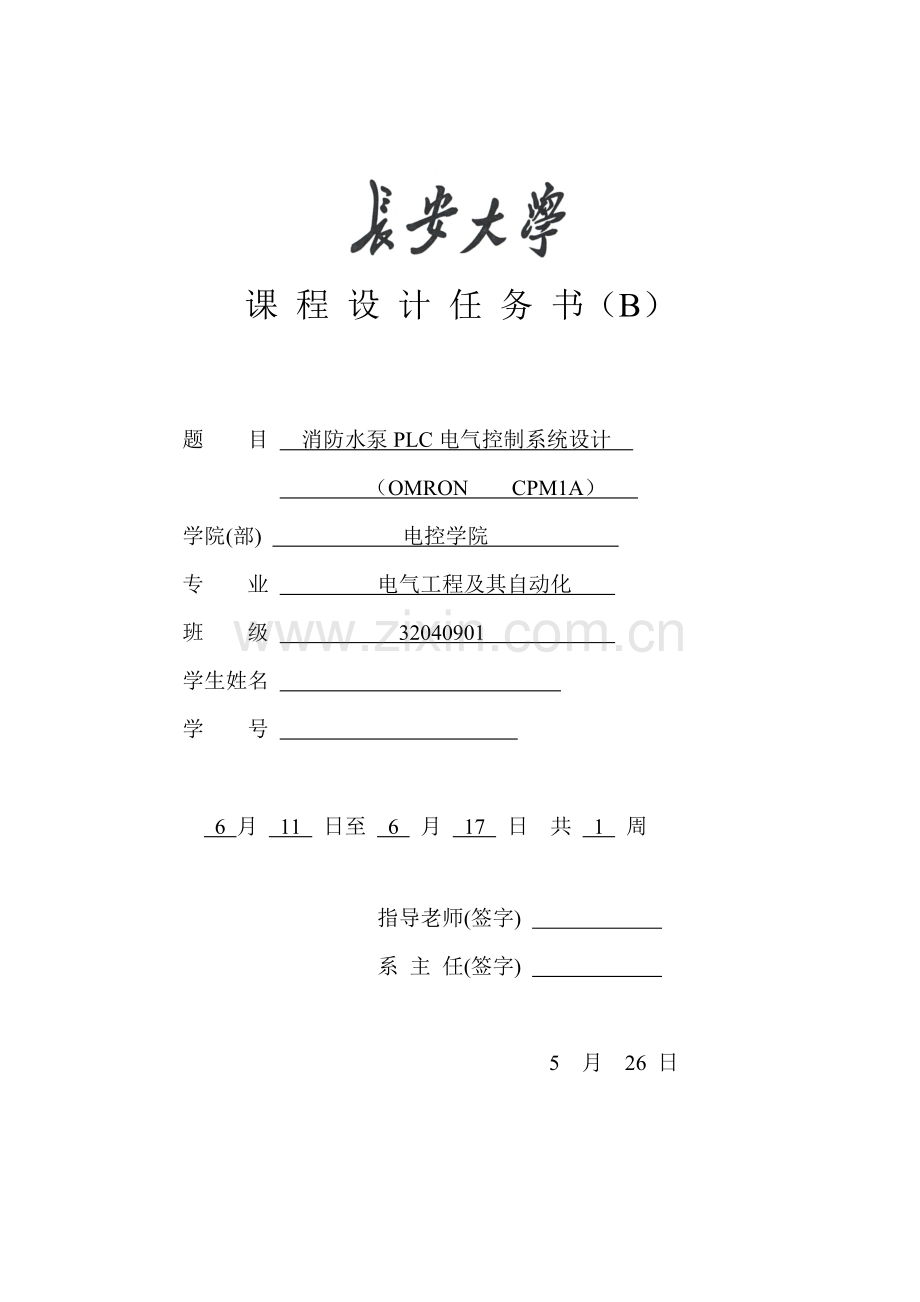

课 程 设 计 任 务 书（B）

题 目 消防水泵PLC电气控制系统设计
（OMRON CPM1A）
学院(部) 电控学院
专 业 电气工程及其自动化
班 级 32040901
学生姓名
学 号

6 月 11 日至 6 月 17 日 共 1 周

指导老师(签字)
系 主 任(签字)

5 月 26 日

目录
一．设计内容及要求 2
二．设计原始资料 2
三、主电路图、控制电路图、电气原理图及其工作原理 3
四、计算说明及元件选型 4
1、接触器选择 4
2、热继电器选择 4
3、空气开关选择 4
4、控制柜选择 5
5、信号继电器选择 5
6、其它元件选择 5
五、PLC选择及I/O分配表 5
六、PLC外部接线图 6
七、梯形图 6
八、指令系统 6
九、柜内外安装部署图 7
十、元件明细表 7
十一、图纸部分 8

一．设计内容及要求
经过对电气控制系统设计，掌握电气控制系统设计通常方法，能够设计出满足控制要求电气原理图，和安装部署图、接线图和控制箱设计，含有电气控制系统工程设计初步能力。
依据系统控制要求，采取OMRON CPM1A PLC为中心控制单元，设计出满足控制要求控制系统。
二．设计原始资料
1. 2台消防泵，7.5KW，互为备用。当工作泵出现故障时，备泵自投。
2. 发生火灾时，打开消火栓箱门，击碎面板玻璃，起动消防泵。手动停泵。
3. 当消防给水管网水压过高时，停泵并报警。
4. 当低位消防水池缺水，停泵并报警。
5. 自动、手动、检修工作方法。
6. 设置必需多种电气保护。
三、主电路图、控制电路图、电气原理图及其工作原理
依据设计要求绘出电气原理图，见附图1-1,1-2.
工作原理：
两台泵互为备用，备用泵自动投入，正常运行时电源开关QK1,QK2,S1,S2均合上，S3为水泵检修双投开关，不检修时放在运行位置，SB10~SBn为各消火栓箱消防起动按钮，无火灾时，按钮被玻璃面板压住，其常开触头已经闭合，中间继电器KA1通电，消火栓泵不会起动。SA为万能转换开关，手柄放在中间时，为消防泵和消防中心控制水泵起动，不接收消火栓内消防按钮控制指令，设SA扳向左45度时，1号泵自动，2号泵备用。
若发生火灾时，打开消火栓箱门，用硬物击碎消防按钮面板玻璃，其按钮常开触头恢复，使KA1断电，时间继电器KT3通电，经数秒延时使KA2通电并自锁，同时串接在KM1线圈回路中KA2常开辅助触头闭合，经SA使KM1通电，1号泵电动机起动运行，加压喷水。
假如1号泵发生故障或过载，热继电器FR1常闭触头断开，KM1断电释放，其常闭触头恢复，使KT1通电，其常开触头延时闭合，经SA使KM2通电，2号泵投入运行。
当消防给水管网压力过高时，管网压力继电器触头BP闭合，使KA3通电发出停泵指令，经过KA2断电而使工作泵停止并进行声光报警。
当低位消防水池缺水时，低水位控制器SL触头闭合，使KA4通电，发出消防水池缺水声光报警信号。
当水泵需要检修时，将检修开关SA扳向检修位置，KA5通电，发出声光报警信号。S2为消铃开关。
综上：该方案满足设计全部要求，给予采取。
四、计算说明及元件选型
1、接触器选择
消防泵功率7.5KW，设额定电压U=380V，cosφ=0.9，计算额定电流I=P3Ucosφ=12.66A.接触器线圈额定电压为220V，故选择接触器型号为LC1-D18，数量为2个。
2、热继电器选择
因为消防泵额定电流为12.66A，故选择热继电器型号为LR1-D12，整定电流范围是10~13A。
3、空气开关选择
消防泵短路时，瞬时脱扣器整定电流Idz=（10~12）Ie=（10~12）*12.66=（126.6~151.92）A，故选择空气开关型号为DZX7-2520，数量为2个。
4、控制柜选择
因为控制柜内及面板上所安装元器件均比较少，选择标准柜即浪费空间又不经济，不符合实际，所以控制柜选择非标准柜，其外部尺寸为600*900*200（单位为mm）。
5、信号继电器选择
信号继电器选择浮球水位信号器，高低位水箱均需两个常开触点。故选择浮球磁性开关型号为FQS-4，数量为2个。
6、其它元件选择
指示灯，线槽，端子排等元器件选择型号见元件明细表。
五、PLC选择及I/O分配表
依据给定控制要求，可统计出现场输入信号工12个，输出信号共7个，所以选择OMRON CPM1A系列C20P,此型号含有12点输入，8点输出，满足要求。
I/O分配表以下：
输入
输出
S1电源开关
00000
HL1电源指示灯
01000
SB10~SBn消火栓
00001
泵1接触器KM1，HL2
01001
SA
1自2备
00002
泵2接触器KM2，HL3
01002
M1手动
00003
HL4管网压力高报警
01003
M2手动
00004
HL5水位低报警
01004
2自1备
00005
HL6检修开关未复位
01005
S3检修开关
00006
HA警铃
01006
BP水压过高
00007

SL水池缺水
00008

S2消铃旋钮
00009

FR1泵1热继电器
00010

FR2泵2热继电器
00011

六、PLC外部接线图
PLC依据I/O分配表分配关系和C20P端子排列位置进行对应接线，在PLC系统外部接线图中，图中各接触器采取220V电源，信号指示灯及报警指示灯和接触器共用220V电源。（PLC外部接线图见附图1-4）
七、梯形图
依据元器件之间连接方法和逻辑关系绘制梯形图，见附图1-3。
八、指令系统
LD 00000 AND NOT 01001 LD 00008
OUT 01000 TIM 001 OUT 3
LD 01000 #0050 LD 3
OUT 0 LD TR0 OUT 01004
LD NOT 0 AND 01002 LD 00009
TIM 000 OR 00004 LD 2
#0050 LD 1 OR 3
LD 00006 LD 00005 OR 4
OUT TR0 OR TIM001 AND LD
AND NOT 2 AND LD OUT 01006
LD NOT 0 OR LD END
AND TIMOOO OUT TR3
OR 1 AND 00011
LD TR0 OUT 01002
AND 01001 LD TR3
OR 00003 AND NOT 01002
LD 1 TIM 002
OUT TR1 #0050
LD 00002 LD NOT 00006
OR TIM002 OUT 4
AND LD LD 4
OR LD OUT 01005
OUT TR2 LD 00007
AND 00010 OUT 2
OUT 01001 LD 2
LD TR2 OUT 01003
九、柜内外安装部署图
元器件在控制柜内从上到下依次为空气开关、接触器、热继电器、PLC、接线端子排。具体部署图及接线图见附图1-5、1-6。
十、元件明细表
序号
名称
型号
数量
备注
1
接触器
LC1-D18
2

2
热继电器
LR1-D12
2

3
指示灯
XDY-B1/42
6
2个绿色，4个红色
4
警铃
ISL8016
1
连续声音
5
PLC
ORMON C20P
1

6
旋钮
LA18-66
3

7
水位信号器
FQS-4
2

8
空气开关
DZX7-2520
2

9
三态旋钮

1
替换万能转换开关
10
线槽
SWD-15
1

11
端子排
RJ14HWP
1

12
控制箱

1
600X900X200（mm）

十一、图纸部分
序号
图号
图名
尺寸
1
1-1
主电路及控制电路图
A3
2
1-2
电气原理图
A3
3
1-3
梯形图
A3
4
1-4
PLC外部接线图
A3
5
1-5
电器元件内部和面板部署图
A3
6
1-6
元件接线图
A3
