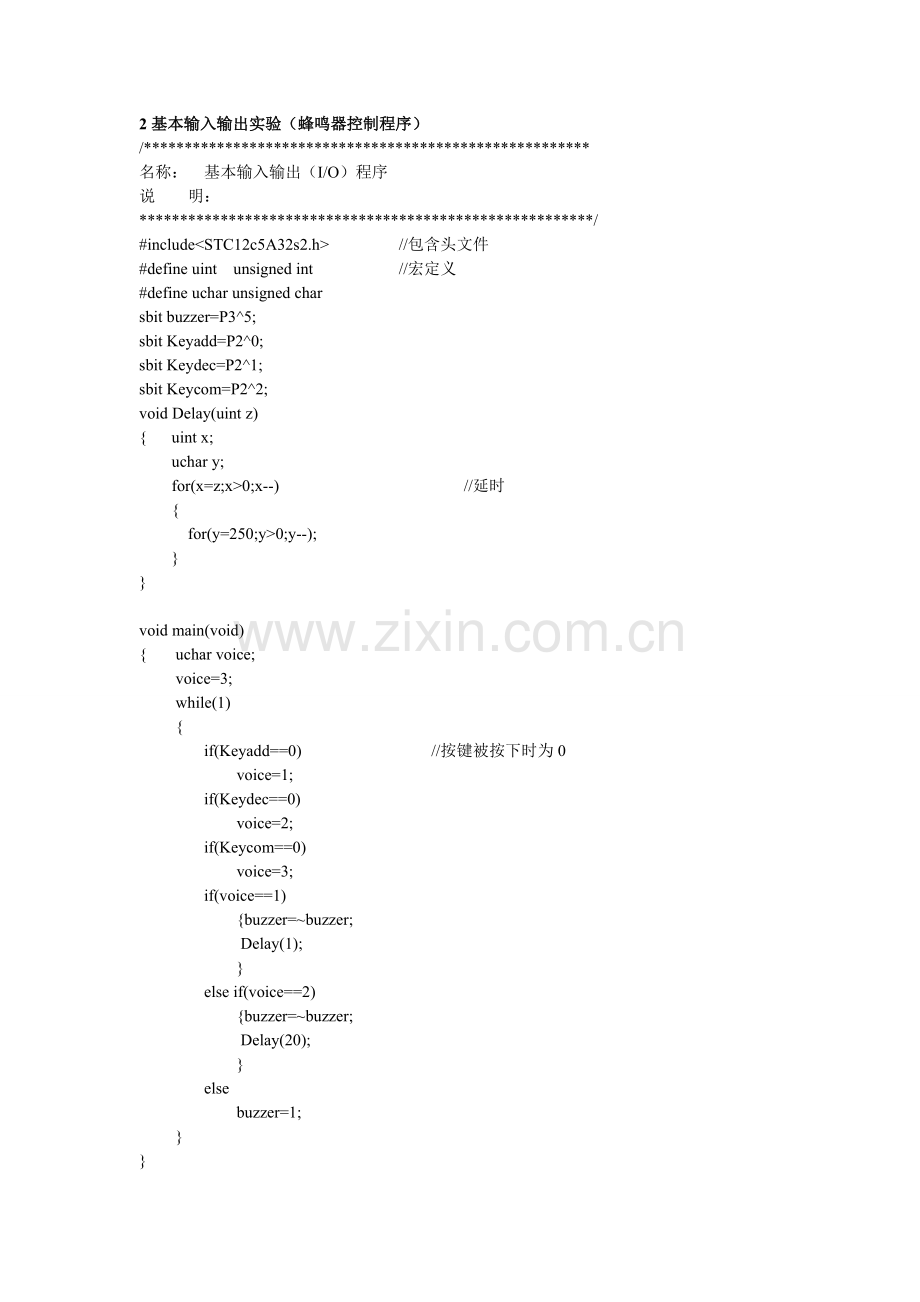

2基本输入输出实验（蜂鸣器控制程序） /******************************************************* 名称：基本输入输出（I/O）程序说明： ********************************************************/ #include<STC12c5A32s2.h> //包含头文件 #define uint unsigned int //宏定义 #define uchar unsigned char sbit buzzer=P3^5; sbit Keyadd=P2^0; sbit Keydec=P2^1; sbit Keycom=P2^2; void Delay(uint z) { uint x; uchar y; for(x=z;x>0;x--) //延时 { for(y=250;y>0;y--); } } void main(void) { uchar voice; voice=3; while(1) { if(Keyadd==0) //按键被按下时为0 voice=1; if(Keydec==0) voice=2; if(Keycom==0) voice=3; if(voice==1) {buzzer=~buzzer; Delay(1); } else if(voice==2) {buzzer=~buzzer; Delay(20); } else buzzer=1; } } 3定时器中断实验 /******************************************************* 名称：实验三作业说明： ********************************************************/ #include<STC12c5A32s2.h> //包含头文件 #define uint unsigned int //宏定义 #define uchar unsigned char uchar counter; uchar voice; sbit buzzer=P3^5; sbit Keyadd=P2^0; sbit Keydec=P2^1; sbit Keycom=P2^2; sbit Keycan=P2^3; //----------------计算计数器初值-----------------// #define T0_TIME1 254 //定时时间us为单位 #define T0ReLoadL1 ((65536-(uint)(T0_TIME1*11.0592/12)) % 256) #define T0ReLoadH1 ((65536-(uint)(T0_TIME1*11.0592/12)) / 256) //----------------计算计数器初值-----------------// #define T0_TIME2 1400 //定时时间us为单位 #define T0ReLoadL2 ((65536-(uint)(T0_TIME2*11.0592/12)) % 256) #define T0ReLoadH2 ((65536-(uint)(T0_TIME2 *11.0592/12)) / 256) /********************************************************* 名称：主程序说明： **********************************************************/ void main(void) { //-----------------------------初始化TIMER0 TMOD|=0x01; //定时器T0方式1 TH0 =T0ReLoadH1; //装载计数器初值 TL0 =T0ReLoadL1; TR0 =1; //启动Timer0 ET0 =1; //Timer0中断使能 EA =1; //总开关使能 //-----------------------------大循环 counter=0; while(1) { if(Keyadd==0) //按键被按下时为0 voice=1; if(Keydec==0) voice=2; if(Keycom==0) voice=3; } } /********************************************************* 名称：Timer0中断服务子程序功能：产生10ms定时中断 **********************************************************/ void Timer0_Int(void) interrupt 1 { if(voice==1) {TH0=T0ReLoadH1; //重装载计数器初值 TL0=T0ReLoadL1; buzzer=~buzzer; } if(voice==2) {TH0=T0ReLoadH2; TL0=T0ReLoadL2; buzzer=~buzzer; } if(voice==3) { } } 4 LED数码管动态扫描显示实验 #include<STC12c5A32s2.h> #define uint unsigned int #define uchar unsigned char //------------LED显示代码-----------// // bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 // dp G C D E F B A uchar code seg[10]={ 0x3f,0x22,0x5b,0x73,0x66, //0,1,2,3,4 0x75,0x7d,0x23,0x7f,0x77,}; //5,6,7,8,9 uchar idata dis_buff_1[4]; //第一行 LED显示缓冲 uchar idata dis_buff_2[4]; //第二行 LED显示缓冲 uchar counter; sbit U4_HC574_CP =P1^0; //S3 显示锁存74HC574脉冲 sbit U5_HC574_CP =P1^1; //S4 显示锁存74HC574脉冲 #define T0_TIME 10000 //定时时间us为单位 #define T0ReLoadL ((65536-(uint)(T0_TIME*11.0592/12)) % 256) #define T0ReLoadH ((65536-(uint)(T0_TIME*11.0592/12)) / 256) /********************************************************* 名称：数码管显示驱动子程序说明： **********************************************************/ void Display(void) { uchar data i,j,k,temp00; temp00=0x20; for(i=0;i<4;i++) { P1 |= 0x3C; //关所有扫描位 P0=dis_buff_1[i]; U4_HC574_CP=0; U4_HC574_CP=1; //S3显示锁存74HC574脉冲上升沿 P0=dis_buff_2[i]; U5_HC574_CP=0; U5_HC574_CP=1; //S4显示锁存74HC574脉冲上升沿 P1 &= (~temp00); //送扫描位 for(j=0;j<20;j++) //延时 { for(k=0;k<20;k++); } temp00>>=1; //扫描位移位 } P1|=0x3C; //关所有扫描位 } /********************************************************* 名称：主程序 **********************************************************/ void main(void) { uchar data bai,shi,ge; uint data Num; uchar data temp00; TMOD|=0x01; //定时器T0方式1 TH0 =T0ReLoadH; //装载计数器初值 TL0 =T0ReLoadL; TR0 =1; //启动Timer0 ET0 =1; //Timer0中断使能 EA =1; //总开关使能 counter=0; Num=999; for(;;) { bai=Num/100; temp00=Num-bai*100; shi=temp00/10; ge =temp00-shi*10; dis_buff_1[0]=0; dis_buff_1[1]=0; dis_buff_1[2]=0; dis_buff_1[3]=0; dis_buff_2[0]=0; dis_buff_2[1]=seg[bai]; dis_buff_2[2]=seg[shi]; dis_buff_2[3]=seg[ge]; if(counter==100) { counter=0; Num--; } if(Num==0) Num=999; Display(); //调用LED数码管显示子程序 } } void Timer0_Int(void) interrupt 1 { TH0=T0ReLoadH; //重装载计数器初值 TL0=T0ReLoadL; counter++; } 5实时时钟与温度传感器实验（只需main（）部分代码） void main(void) { uchar Hour,Min,Sec; //-----------------------------初始化TIMER0 TMOD|=0x01; //定时器T0方式1 TH0 =T0ReLoadH; //装载计数器初值 TL0 =T0ReLoadL; TR0 =1; //启动Timer0 ET0 =1; //Timer0中断使能 EA =1; //总开关使能 counter=0; //-----------------------------大循环 WR_DS1302(0x8e,0X00); WR_DS1302(0x84,0X14); WR_DS1302(0x82,0X43); WR_DS1302(0x80,0X00); WR_DS1302(0x8e,0X80); for(;;) { Hour=RD_DS1302(0x85); Min=RD_DS1302(0x83); Sec=RD_DS1302(0x81); dis_buff_1[0]=seg[Hour>>4]; if(counter<=49) dis_buff_1[1]=seg[Hour&0x0f]|0x80; else if(counter<=99) dis_buff_1[1]=seg[Hour&0x0f]; else if(counter==100) counter=0; dis_buff_1[2]=seg[Min>>4]; dis_buff_1[3]=seg[Min&0x0f]; dis_buff_2[0]=0; dis_buff_2[1]=0; dis_buff_2[2]=seg[Sec>>4]; dis_buff_2[3]=seg[Sec&0x0f]; Display(); } } 6 74HC595串行输入实验 #include <intrins.h> // use _nop_() function #include<STC12c5A32s2.h> #define uint unsigned int #define uchar unsigned char uchar counter; //----------------计算计数器初值-----------------// #define T0_TIME 10000 //定时时间us为单位 #define T0ReLoadL ((65536-(uint)(T0_TIME*11.0592/12)) % 256) #define T0ReLoadH ((65536-(uint)(T0_TIME*11.0592/12)) / 256) uchar bdata HC595_buff[2]; //交通灯控制1的位寻址变量 sbit HC595RegCLK =P2^5; //4hc595锁存时钟输出 sbit HC595S_Data =P2^6; //74hc595串行数据输出 sbit HC595ShiftCLK =P2^7; //74hc595串行移位时钟输出 /********************************************************* 名称：WR_74HC595 说明：向2片74HC595写入2字节数据（HC595_buff） **********************************************************/ void WR_74HC595(void) { uchar i,j,k,temp00; HC595RegCLK = 0; //锁存线置“低” HC595ShiftCLK = 0; //HC595.CLK =0 for(i=0;i<2;i++) { k=0X80; temp00=HC595_buff[1-i]; for(j=0;j<8;j++) { if(temp00 & k) HC595S_Data = 1; //HC595.SDA else HC595S_Data = 0; HC595ShiftCLK = 1; //产生上升沿,移入数据 k >>= 1; //k右移一位 HC595ShiftCLK = 0; //HC595.CLK } } HC595RegCLK = 1; //产生上升沿，锁存数据 } void Timer0_Int(void) interrupt 1 { TH0=T0ReLoadH; //重装载计数器初值 TL0=T0ReLoadL; counter++; } /********************************************************* 名称：主程序说明：main主函数放在所有子程序的后面，自称无需声明定义 **********************************************************/ void main(void) { uchar CN,i; CN=0; HC595_buff[0]=0x00; HC595_buff[1]=0x00; //-----------------------------初始化TIMER0 TMOD|=0x01; //定时器T0方式1 TH0 =T0ReLoadH; //装载计数器初值 TL0 =T0ReLoadL; TR0 =1; //启动Timer0 ET0 =1; //Timer0中断使能 EA =1; //总开关使能 counter=0; for(;;) { if(CN<10) { if(counter==50) {counter=0; HC595_buff[0]=~HC595_buff[0]; HC595_buff[1]=~HC595_buff[1]; CN++; counter=0; i=0; } if(CN==10) {HC595_buff[0]=0x00; HC595_buff[1]=0x08;} } else if(CN==10) { if(counter==10) { i++; counter=0; if(i<4) { HC595_buff[1]>>=1; } else if (i==4) { HC595_buff[0]=0x80; HC595_buff[1]=0x00; } else if(i<12) { HC595_buff[0]>>=1; } else if(i==12) { i=0; HC595_buff[0]=0x00; HC595_buff[1]=0x08; } } } WR_74HC595(); } } 7交通信号灯控制实验（仅需TraficLighter_ctrl()子程序部分代码） void TraficLighter_ctrl(void) { switch(TraficLighter_state) { case 0: //初始化状态，两个方向都为红灯5秒钟 { if(timer_count1==50) { timer_count1=0; HC595_buff[0]=~HC595_buff[0]; HC595_buff[1]=~HC595_buff[1]; } if (timer_count0==0) { TraficLighter_state=1; timer_count0=30; HC595_buff[0]=0; HC595_buff[1]=0; } }break; case 1: //状态1，南北方向红灯，东西绿灯 { East_Green=1; West_Green=1; North_Red=1; South_Red=1; if(timer_count0==0) { TraficLighter_state=2; timer_count0=5; HC595_buff[0]=0; HC595_buff[1]=0; } }break; case 2: //状态2，南北方向红，东西黄灯闪烁 { South_Red=1; North_Red=1; if(timer_count1==50) { timer_count1=0; East_Yellow=~East_Yellow; West_Yellow=~West_Yellow; } if(timer_count0==0) { TraficLighter_state=3; timer_count0=50; HC595_buff[0]=0; HC595_buff[1]=0; } }break; case 3: //状态3，南北方向绿灯，东西红灯 { East_Red=1; West_Red=1; North_Green=1; South_Green=1; if(timer_count0==0) { TraficLighter_state=4; timer_count0=5; HC595_buff[0]=0; HC595_buff[1]=0; } }break; case 4: //状态4，东西方向红，南北黄灯闪烁 { East_Red=1; West_Red=1; if(timer_count1==50) { timer_count1=0; South_Yellow=~South_Yellow; North_Yellow=~North_Yellow; } if(timer_count0==0) { TraficLighter_state=1; timer_count0=5; HC595_buff[0]=0; HC595_buff[1]=0; } }break; } } 8 UART串口通讯实验 #include<STC12c5A32s2.h> //包含头文件 #define uint unsigned int //宏定义 #define uchar unsigned char uchar Rec_No; uchar Rec_Data; uchar Rec_Addr; uchar Send_ok; uchar Rec_order; uchar Self_Addr; sbit relay=P3^7; /********************************************************* 名称：主程序说明： **********************************************************/ void main(void) { //-----------------------------UART串口初始化 SM0 =0; SM1 =1; //串口方式1 REN =1; //允许接收 TMOD |=0x20; //定时器T1方式2 TH1 =0xfd; //装载计数器初值 TL1 =0xfd; TR1 =1; //启动Timer1 PCON &=0x7f; //SMOD=0,BRT=9600bps;SMOD=1,BRT=19200bps; Send_ok=0; Self_Addr=0x02; ES =1; //打开串口中断 EA =1; //总开关使能 //-----------------------------大循环 while(1) { } } /********************************************************* 名称：串口中断服务子程序功能： **********************************************************/ void UART0(void) interrupt 4 { uchar Temp0; if(RI==1) //接收到数据 { Rec_No++; Temp0=SBUF; RI=0; if(Rec_No==1) { Rec_Addr=Temp0; } //必须软件清零标志 else if(Rec_No==2) { Rec_order=Temp0; Rec_No=0; if(Rec_Addr==Self_Addr) { if(Rec_order==0x21) relay=0; if(Rec_order==0x22) relay=1; if(Rec_order==0x20) { SBUF=Rec_No; Send_ok=0; } } } } if(TI==1) //发送数据完毕 { TI=0; if(Send_ok==0) {SBUF=35; Send_ok=1; } //必须软件清零标志 } }
