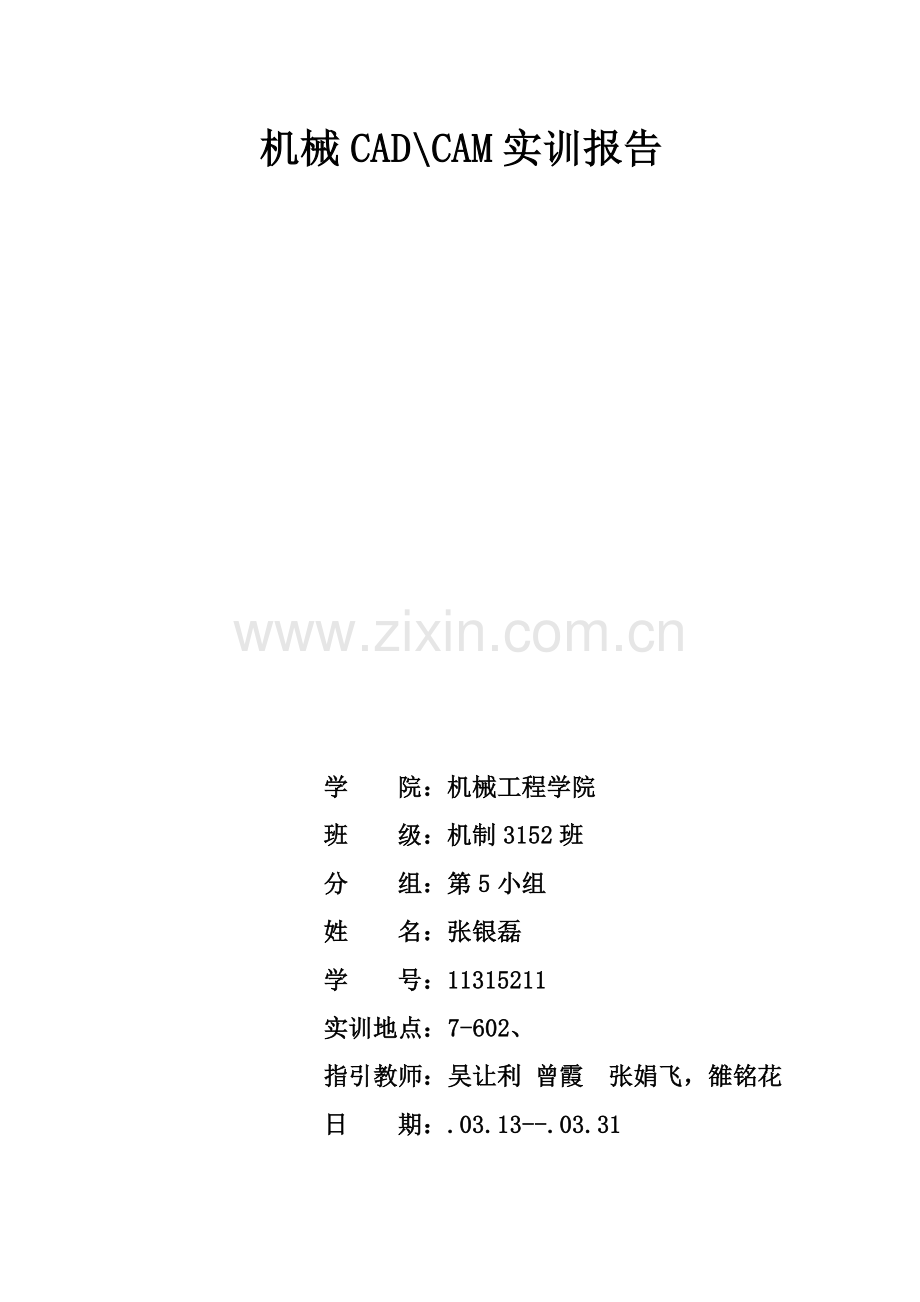

机械CADCAM实训报告学 院：机械工程学院班 级：机制3152班分 组：第5小组姓 名：张银磊学 号：11315211实训地点：7-602、指引教师：吴让利 曾霞 张娟飞，雒铭花日 期：.03.13-.03.31实训报告第一某些proe数控加工实例任务简介:Pro/E中铣削加工办法较多，在工作实践中用也较为普遍。该情景重要目在于掌握数控铣削加工在pro/E中实现办法环节，惯用参数选取与设立，惯用加工办法使用。任务重要训练内容:1、铣削加工惯用环节。2、铣削参数选取与设立。3、惯用加工办法使用。4、加工仿真。5、后置解决。加工如图所示模型。知识目的:掌握Pro/ENGINEER Wildfire 5. 0软件中数控铣床加工。能力目的:使用ProE软件进行铣削在线加工。工艺分析和方案拟定 1、工件工艺分析 2、工件装夹方案工件通用夹具虎钳进行加快定位，凹模顶平面中心为工件坐标系原点。 3、加工顺序及进给路线4、刀具和切削用量如表序号工序刀具主轴转速S/(r/min)进给速度f/(mm/min)切削深度(mm)1粗加工88002第二某些 数控实训加工实例操作环节:环节1：创立制造模型NO_5_57，模板采用mmns_mfg_nc.mfg .如图：环节2 装配工件装配参照零件5.prt1) 装配参照零件。选取工具选取5.prt，然后按“打开” 按钮选取右键菜单“缺省约束”选取按钮，完毕参照零件装配。2) 创立毛坯选取工具 再点击完毕；成果如图所示：环节3 创立铣削窗口1） 点击选取加工端面选项统一偏移窗口输入3.如图：环节4 坐标系建立1） 点击然后按住ctrl键不松点击加工面和两个定位中心参照平面详细环节如图：调节使其满足笛卡尔坐标系形式环节5 进行加工环境设立1） 点击环节操作NC机床选取3轴铣削机床切削刀具选自直径为8端铣刀应用拟定，详细如图：2） 机床零点选取点击选取环节4建立坐标系3） 退刀曲面选取点击选取铣削窗口选取面在弹出退刀设立窗口值填10拟定。环节6 体积块粗加工1）选取第二项在弹出对话框中点击完毕，成果如图所示：接着再弹出编辑序列参数对话框填写工艺参数然后选取铣削窗口环节7 NC参数修改点击工具选项搜索框输入nccheck_type点击查找点击搜出来成果将vericut *改为nccheck添加更改拟定环节8 检查点击播放途径NC检查运营完毕序列环节9 程序导出点击编辑CL数据输出（准备工作：打开proe5.0安装目录下bin，将里面复制到你proe工作目录下）NC序列NC序列列表里1文献勾选mcd点击完毕选取你程序要保存位置拟定完毕再在弹出菜单选取P12关闭。导出位置文献名为CX.tap 用记事本打开即可看到程序依照机床修改某些程序（删除G43 H01 T01等）后进行环节10环节10 检查加工时间，点击打开选取导出程序打开如图：检查，合格后加工第三某些 CAD实训成果总结拉伸绘图-拉伸、 拉伸-钻孔 旋转拉伸倒角 ，拉伸-螺旋扫旋转-拉伸-完毕拉伸-拉伸-孔拉伸-螺纹-倒角-完毕表2.10拉伸-拉伸-倒角-螺纹-完毕拉伸-拉伸-孔拉伸-螺纹-倒圆角-完毕拉伸-完毕拉伸-拉伸-拉伸-孔拉伸-修饰螺纹-镜像-倒圆角-完毕 拉伸旋转插入螺旋扫描切口完毕旋转-倒角-螺纹-完毕表2.6拉伸-拉伸-螺纹-完毕表2.3.5拉伸-孔拉伸-镜像-拉伸-螺纹-完毕表2.4.5拉伸-拉伸-拉伸-孔拉伸-完毕 拉伸孔工具筋倒圆角镜像完毕旋转-拉伸 拉伸孔工具阵列倒圆角完毕下面都是练习图拉伸-镜像-完毕拉伸旋转完毕拉伸插入混合伸出顶完毕 拉伸-拉伸-拉伸-完毕第四某些 CAD/CAM实训心得实训心得在开学第9周，咱们进行了为期三个星期CAD/CAM实训，在这段时间里，我学到了大量关于于计算机绘图与计算机编程知识。其实在实训之初我是抱着玩心态来，毕竟此前实训都是边玩边学过来还是及其轻松，但真开始实训后我发现这还是挺故意思，就收起了玩心态，开始了认真学习。在实训第一周，咱们进行是计算机绘图，依照教师指引咱们学会了各种程序使用，咱们依照这些程序做出了各种各样零件，我还运用所学知识做出了一把斧头，为此我感到十分高兴，在接下来时间里咱们又练习了课本里大量零件，已经可以纯熟地运用CAD软件进行各种零件绘制，我心里非常高兴。第二周应为我没有好好听课，因此对于CAM运用不是很纯熟，一开始我并没有太在乎，但随着接下来要进行实体加工我心里有了恐惊，应为实体加工要进行计算机编程才干加工，这恰恰是我短板，为了可以成功完毕实体加工，我进行了大量练习，但愿可以弥补没有好好听课后遗症。通过了持续多天大量练习，我终于可以纯熟地使用CAM进行程序编辑，并且顺利地和同窗一起完毕加工。在最后一周我完毕了CAD考核，并且一齐完毕了CAM考核，虽然不懂得成绩如何，但我已经非常高兴了。在这次实训中，我不但学会如何纯熟地运用计算机进行零件图绘制和计算机生成零件程序，并且还让我和同窗关系更近了一步，我非常开心进行这次实训。
