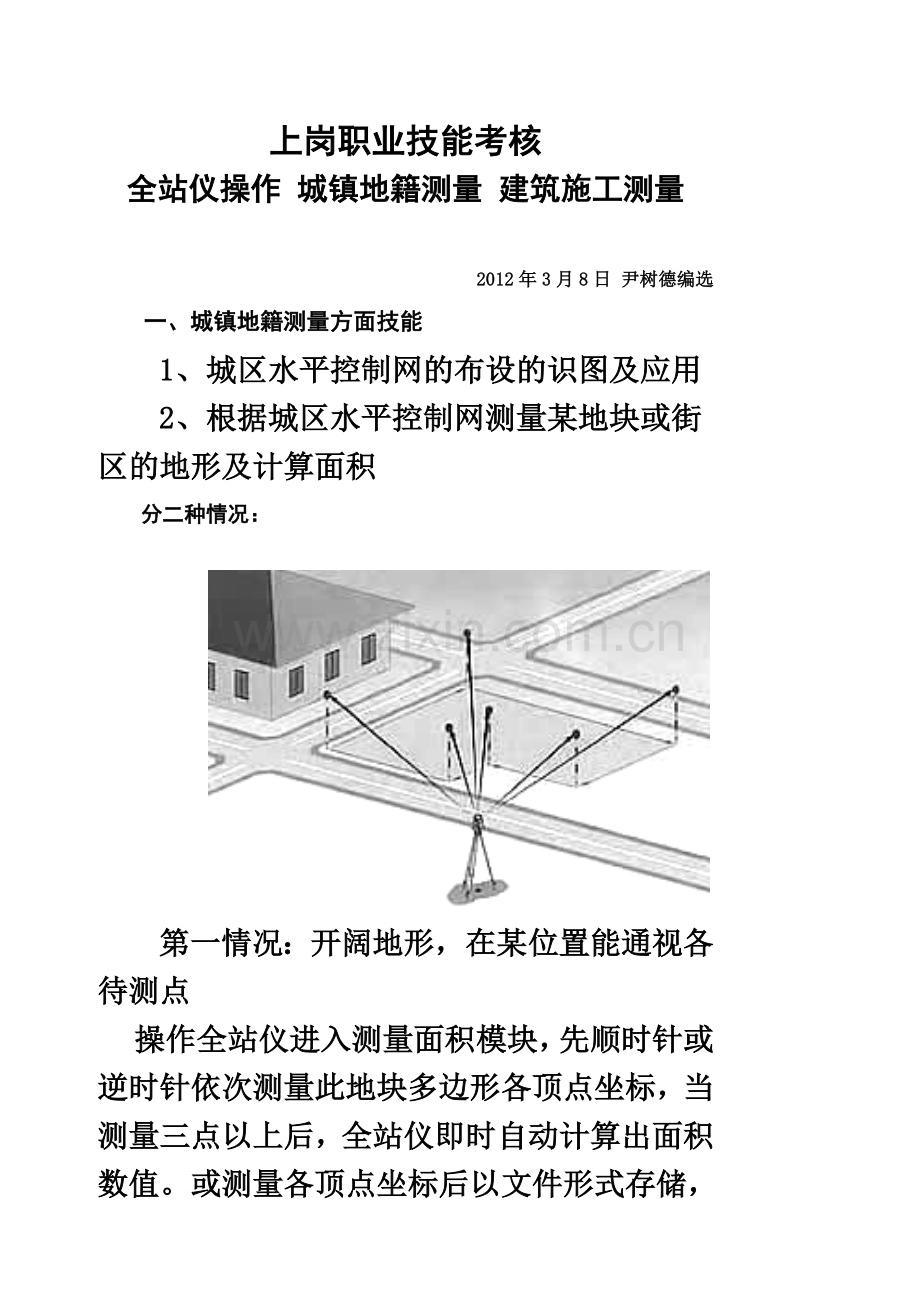

城镇地籍测量 建筑施工测量 考核内容上岗职业技能考核全站仪操作 城镇地籍测量 建筑施工测量 2012年3月8日 尹树德编选一、城镇地籍测量方面技能1、城区水平控制网的布设的识图及应用2、根据城区水平控制网测量某地块或街区的地形及计算面积分二种情况：第一情况：开阔地形，在某位置能通视各待测点操作全站仪进入测量面积模块，先顺时针或逆时针依次测量此地块多边形各顶点坐标，当测量三点以上后，全站仪即时自动计算出面积数值。或测量各顶点坐标后以文件形式存储，然后在全站仪上调用数据文件后计算，也可将数据文件传到绘图软件CASS中计算地块面积。第二情况：不是开阔地形，有建筑特等遮挡，在某位置不能通视各待测点。首先，选定两个已知坐标的点，最好是城区测量控制网中的二个有坐标的控制点，自设二个已知点时取A（0,0,Z）和B（0,8,Z）Z为棱镜高或仪器高，操作全站仪进入测量坐标模块，先顺时针或逆时针依次测量此地块多边形各顶点坐标，测量各顶点坐标后以文件形式存储，然后在全站仪上调用数据文件后计算，也可将数据文件传到绘图软件CASS中计算地块面积。第三种情况：传统方法。利用导线测量法，用全站仪依次测量封闭多边形的各内角及边长，然后内业计算出面积。图形总面积为： 二、建筑施工测量方面技能（一）建筑施工测量相关知识掌握情况1、施工测量的目的和内容有哪些？施工测量的目的是把设计的建筑物、构筑物的平面位置和高程，按设计要求以一定的精度设计在地面上，作为施工的依据。并在施工过程中进行一系列的测量工作，以衔接和指导各工序间的施工。2、施工测量的特点是什么？（1）测设精度的要求取决于建筑物或构筑的大小、材料、用途和施工方法等因素。（2）施工测量工作与工程质量及施工进度有着密切的联系。（3）施工现场工种多，交叉作业频繁，并有大量土、石方填挖，地面变动很大，又有动力机械的震动，因此各种测量标志必须埋设稳固且在不宜破坏的位置。3、施工测量的原则有哪些？施工测量和测绘地形图一样，也要遵循“从整体到局部，先控制后局部”的原则。即先在施工现场建立统一的平面控制网和高程控制网，然后以此为基础，测设出各个建筑物和建筑结构的位置。4、施工测量前需要作哪些准备工作？（1）熟悉图纸：总平面图、建筑平面图、基础平面图、 基础详图、立面图、剖面图等；（2）现场踏勘：了解现场的地物、地貌和原有测量控制点的分布情况；（3）平整和清理施工现场；（4）绘制测设草图、拟定测设计划。5、为什么要建立施工平面控制网（也称作图根网）？怎样建立？（1）布设形式 建筑基线地势平坦的小型建筑场地 建筑方格网地势平坦、建筑物分布较规则的场地。 导线建筑物分布不规则的场地。(2)建筑基线的形式及要求a. 布设形式有：“一”字形、“L”形、“十”字形、“T”形。b. 要求：主轴线方向应与主要建筑物的轴线平行，主轴点不应少于3个。(3)建筑基线的测设方法 根据建筑红线测设 .建筑红线，也称“建筑控制线”，指城市规划管理中，控制城市道路两侧沿街建筑物或构筑物(如外墙、台阶等)靠临街面的界线。任何临街建筑物或构筑物不得超过建筑红线。 根据测量控制点测设 根据已有建筑物、道路中心线进行测设。(4)建筑方格网的测设按建筑基线测设的方法，先确定主轴线。采用拨角90的方法加密形成方格网。(5) 施工高程控制网的建立高程控制网可分为首级网和加密网。相应水准点分别称为基本水准点和施工水准点。基本水准点：一般建筑场地埋设3个，按三、四等水准测量要求，将其布设成闭合水准路线，其位置应设在不受施工影响之处。施工水准点：靠近建筑物，可用来直接测设建筑物的高程。通常设在建筑方格网桩点上。 6、什么是民用建筑物的定位？定位方法有哪些？（1）将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上。为建筑物的放线及细部放样提供依据。（2） 定位方法 直角坐标法或极坐标法定位有建筑基线、建筑方格网或导线时。 根据已有建筑物定位无控制网时。从已建建筑物引出ab延长ab，得建筑基线cd，拨角、量边得角桩检查角度和边长，以满足要求（如：1/5000，1）。注意：测设时，要考虑待建的建筑物墙的厚度。7、怎样进行民用建筑物的施工放线（或放样）？（1） 根据定位出的角桩，来详细测设建筑物各轴线的交点桩（中心桩）。（2） 延长轴线，撒出基槽开挖白灰线。 延长轴线的方法：（1） 龙门板法适用小型民用建筑。（2） 引桩法（辅助控制桩）适用大型民用建筑。（二）独立完成建筑施工测量典型实际应用技能独立完成任务1：拓普康102N全站仪的熟练架设及调校，最基本的标高测量、标高传递（导标高）、抄平、水准测量。独立完成任务2：角度测量，主要是45度角和90度角的测量。能使用罗盘仪进行方位测量。直线定向测量方位角测量真方位角可用天文观测方法或用陀螺经纬仪来测定。磁方位角可用罗盘仪来测定。不宜作精密定向。独立完成任务3：水平距离测量，通视情况，直接用全站仪测距离，不通视情况下，对面设置仪器，测量横向距离独立完成任务4：高程测量，层标高定点测量独立完成任务5：立面轴线投点测量独立完成任务6：通过控制点引测出施工平面控制网（图根网），通过控制网定位建筑物角点。独立完成任务7：高程的垂直传递。独立完成任务8：一栋住宅楼的定位放线several group number, then with b a, =c,c is is methyl b two vertical box between of accurate size. Per-23 measurement, such as proceeds of c values are equal and equal to the design value, then the vertical installation accurate. For example a, b, and c valueswhile on horizontal vertical errors for measurement, General in iron angle code bit at measurement level points grid errors, specific method is from baseline to methyl vertical box center line distance for a, to b vertical box distance for b, list can measured- 14 -
