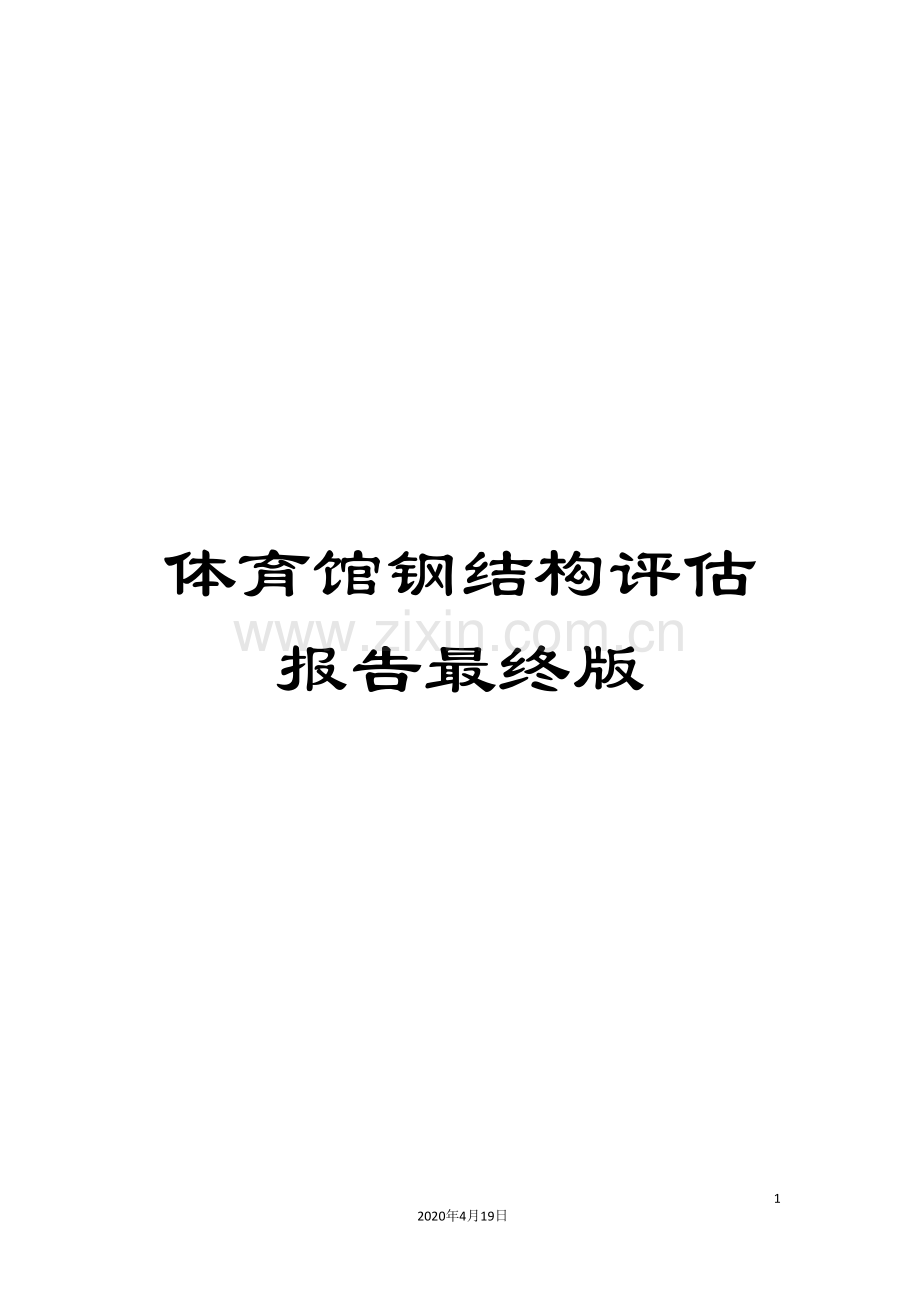

体育馆钢结构评估报告最终版

14
2020年4月19日
文档仅供参考，不当之处，请联系改正。

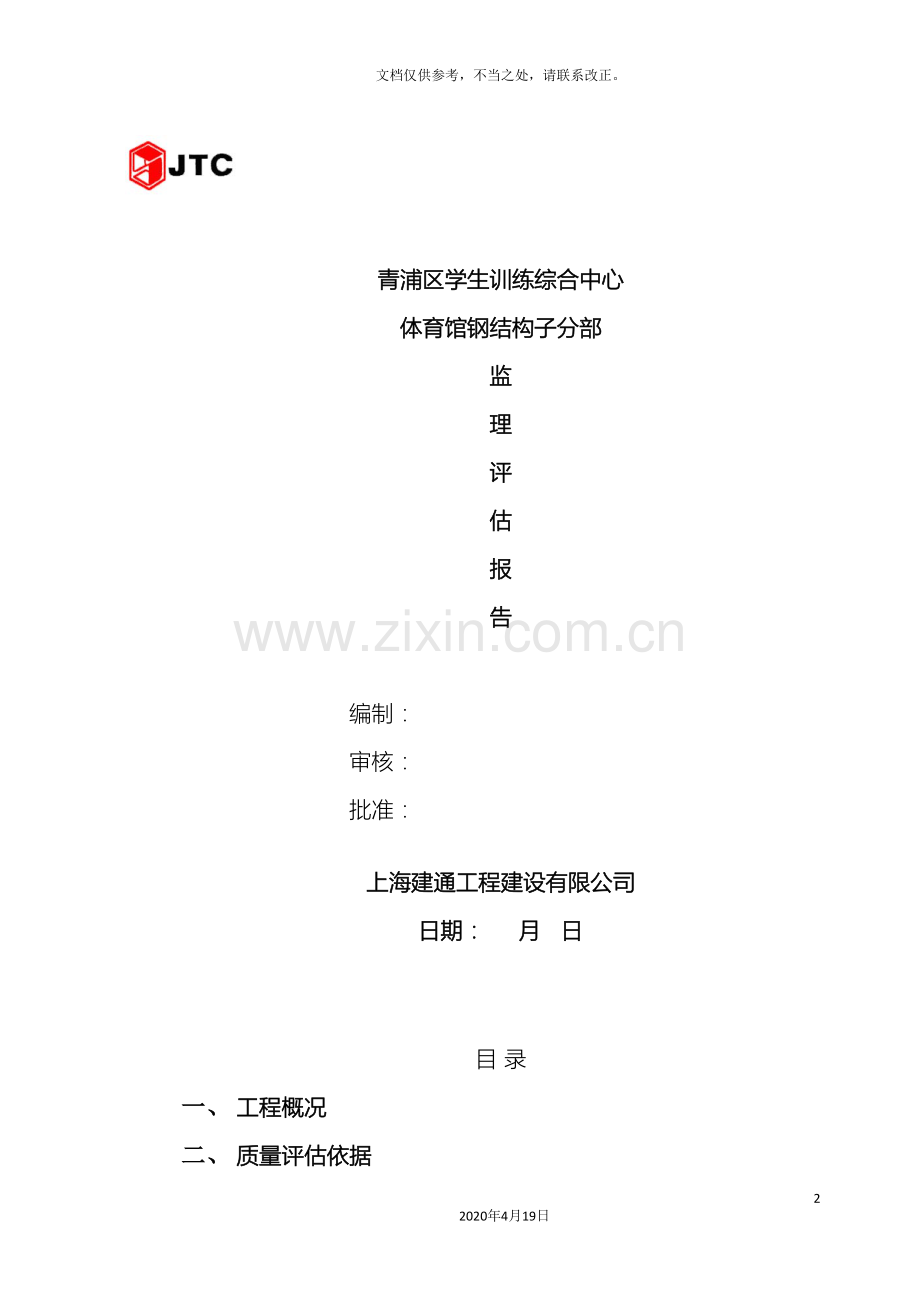

青浦区学生训练综合中心
体育馆钢结构子分部
监
理
评
估
报
告

编制：
审核：
批准：

上海建通工程建设有限公司
日期： 月 日

目 录
一、 工程概况
二、 质量评估依据
三、 监理组对工程监理主要工作情况；
四、 子分部质量验收情况
五、 工程质量评估结论

一、工程概况
1.1 建设参与各方
1.1.1 建设单位：上海市青浦区校产管理中心
1.1.2 代建单位：上海盛青工程咨询有限公司
1.1.3 勘察单位：上海市岩土地质研究院有限公司
1.1.4 设计单位：上海华东发展城建设计（集团）有限公司
1.1.5 监理单位：上海建通工程建设有限公司
1.1.6 投资监理：上海清正建设咨询有限公司
1.1.7 施工总包单位：浙江海天建设集团有限公司
1.1.8钢结构分包单位：上海海怡建设（集团）有限公司
1.1.9受监质监机构：青浦区安全质量监督站
1.1.10检测单位：青浦建设工程质量检测中心。上海宝冶工程技术有限公司
1.1.11平行检测单位：上海科准建设工程检测有限公司、上海建科检验有限公司（钢结构）
1.2工程的地理位置
本项目北临青浦区罗卜港，西临北浪西河，南面至盘龙浦路，东面接27-06和27-07号地块。
1.3 工程总造价：6138.1176万元
1.4开竣工日期： 4月27日—— 7月27日
1.5 施工合同质量等级：一次验收合格、确保区优质结构
1.6 钢结构概况
本工程由体育馆建筑面积5100.23m2，体育馆地下1 层，建筑面积616.23m2；地上2层，建筑面积4484m2。建筑分类为公共建筑，结构类型为钢筋混凝土框架结构，局部钢结构屋架，抗震设防烈度为7 度，建筑耐火等级地下一级，地上二级。
体育馆的屋面结构为大跨度空间桁架形式，跨度36m*42m（详见平面布置图），钢结构屋面面积约1512㎡，南北方向主桁架共6榀，跨度36m，桁架上下弦杆为D273*12钢管，直腹杆主要为D83*5钢管，斜腹杆主要为D95*6钢管；东西方向次桁架共35榀，跨度6m，上下弦杆为D273*14钢管，直腹杆主要为D83*5钢管，斜腹杆主要为D95*6钢管。斜桁架共4榀，跨度8.5米，直腹杆主要为D83*5钢管，斜腹杆主要为D95*6钢管，桁架的最大截面高度为2327mm。连接都是焊接，钢构件材质均为Q345B，钢结构总重量约100吨。本工程由于跨度大于36m及以上的钢结构安装工程，因此为超过一定规模的危险性较大的分部分项工程，
体育馆屋面钢结构由南北方向6榀主桁架和35榀东西方向次桁架以及4榀斜桁架组成。主桁架跨度36m，次桁架单榀跨度6m，斜桁架GHJ-4跨度为7.885m。单榀主桁架的重量约6.2吨（分段后单段主桁架重量约3.1吨），次桁架约1.2吨，斜桁架GHJ-4约1.6吨，为上下弦杆为D273*14钢管，直腹杆主要为D83*5钢管，斜腹杆主要为D95*6钢管。安装高度梁底都为11.7m。天窗共15个，用方管□150*5组装焊接成，高2.27m，宽2.82m，与桁架上弦杆相贯焊接。

附图：体育馆屋面桁架结构平面布置图

附图：GHJ桁架剖面示意图

体育馆室内还有5个双跑钢楼梯。其中GT01钢楼梯宽度为1.2m，其中钢梁GL1为HW350*350*12*19，钢梁GL2为HN300*150*6.5*9，钢梁GL3为H600*200*12*28，钢柱GZ1为300*300*10*15，踏板为10mm钢板。GT02、GT03、GT04、GT05钢楼梯，宽度为1.1m，钢梁GL1为HW300*300*10*15，钢梁GL2为HN300*150*6.5*9，钢梁GL3为□300*300*16*16，踏板为10mm钢板。材质均为Q345B。连接为焊接和10.9级M20，M22高强螺栓连接。

2评估依据
1.1工程建设监理合同，工程施工合同
1.2工程设计施工图、图纸交底及设计变更文件
1.3国家标准《建设工程监理规范》 GB50319—
1.4国家标准《建筑工程施工质量验收统一标准》GB50300-
1.5国家标准《钢结构设计规范》GB50017-
1.6《钢结构高强度螺栓连接技术规程》JGJ82-
1.7国家标准《钢结构工程施工质量验收规程》GB50205-
1.8《建筑钢结构焊接技术规程》JGJ81-
1.9国家标准《碳素结构钢》GB/T700-
1.10国家标准《低合金高强度结构钢》GB/T1591-
1.11国家标准《焊接用钢丝》GB1300-77
1.12国家标准《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T 8110-
1.13国家标准《碳钢焊条》GB/T 5117-95
1.14国家标准《低合金钢焊条》GB/T 5118-95
1.15国家标准《工程测量规范》GB50026-
1.16建设部《强制性条文》
1.17建设工程相关的法律、法规及规范性文件。
3 监理组对工程监理主要工作情况
3.1 项目总监到岗及监理组人员配备情况
我单位自接到青浦区学生训练综合中心监理任务后，成立了以陈洁为项目总监的监理组进驻现场开展监理工作，组员有安全监理施巴金；土建监理师：李茂兵、李松弟、陆海泉；安装监理师：周祥初；资料员：朱伟杰，见证员：王伟华的项目监理组以监理规划为指导，制定了科学、规范、可行的钢结构监理实施细则。项目监理组严格按照监理实施细则进行操作，使监理工作规范，有序的开展。监理行为符合《监理合同》和《监理规范》要求。对吊装和焊接等进行全过程旁站并留下影像资料。
3.2 对施工企业现场管理制度执行情况的总体评价
分包单位上海海怡建设（集团）有限公司自接到钢结构项目任务后，成立了以项目经理张顺彪，具体现场负责管理谢治国，技术负责人叶国桢，质检员：陈志良，安全员：沈辉，施工员：濮雪明，材料员：陈冬华， 取样员和资料员：周益强的项目经理部，但主要管理人员时常不到岗，监理多次督促，在工程例会上指出，监理月报上报该情况，并发监理通知单督促整改。该分包施工单位编制了《钢结构施工专项方案》并经专家评审论证经过，并基本按照设计图纸，现行规范，施工合同，操作规程组织施工。
3.3 从业人员资质审查情况，工程所用原材料∕构配件∕设备检查及检测情况，见证取样、送样情况
项目开工前，我监理人员仔细审核施工单位的企业与管理人员资质以及专家评审过的《钢结构施工专项方案》；熟悉相关施工图纸，督促施工单位编制相应的专项施工方案并做好技术交底工作，特别是将图纸内容、操作规程、施工方法、质量标准和工程建筑标准强制性条文作为技术交底的重点内容；对于施工现场的特殊工种要求做到人证相符、工种齐全，其中，特别是钢结构焊工人员要求特种上岗证和焊工合格证双证齐全，并进行正式焊接前的试焊工作，督促了施工单位按合理的工序进行施工。
要求施工单位现场自检验收记录做到详细、真实、及时，并在其自检合格的基础上，按照相关的规范进行审批。
严格执行工程质量检验制度，现场巡视、旁站检查施工情况，现场发现施工单位施工员、质量员未到岗，监理多次督促，在工程例会上指出，监理月报上报该情况。监理督促施工单位班组应自觉做好自检、互检，项目部检验的工作，对于发现的问题立即进行反馈告知施工单位进行整改。监理加强了质量的检查并留影像资料。
对于施工现场的原材料采购供应和复试等情况的检查，进场材料必须按照相关的程序，检查其原材料的外观、试验报告和合格证等质量保证资料，及时见证取样送检，做好进场材料台帐。质量检验批记录等资料的整理和签复做到及时、准确，对于不合格的材料不允许使用。监理做好了相关主要原材料的平行检测。
主要工程材料进场检验情况表
序号
材料名称
规格
单位
数量
检验情况
检验方法
1
钢材
Q345B钢管273*14
吨
38
合格
产品质量证明书

Q345B钢管273*12
吨
65
合格
产品质量证明书

Q345B钢管95*6
吨
10
合格
产品质量证明书

Q345B钢管83*5
吨
8
合格
产品质量证明书
2
高强螺栓
10.9级M22
套
100
合格
见证取样，检测报告
高强螺栓
10.9级M20
套
300
合格
见证取样，检测报告
3

气体保护焊丝
ER50-6
卷
40
合格
产品质量证明书
焊条
J506
包
30
合格
产品质量证明书
4
防火涂料
室内薄型耐火极限1.5h
桶
20
合格
见证取样，检测报告
5
板式橡胶支座
GJZ400*400*50
块
26
合格
合格证、技术性能报告单

主要工程材料监理平行检测情况表
序号
材料名称
规格
单位
数量
检验情况
检验方法
1
钢材
Q345B钢管273*14
吨
38
合格
平行检测报告

Q345B钢管273*12
吨
65
合格
平行检测报告

Q345B钢管95*6
吨
10
合格
平行检测报告

Q345B钢管83*5
吨
10
合格
平行检测报告
2
高强螺栓
10.9级M22
套
100
合格
平行检测报告
高强螺栓
10.9级M20
套
300
合格
平行检测报告
3

气体保护焊丝
ER50-6
卷
40
合格
平行检测报告
3.4 涉及结构安全、主要使用功能的关键重点部位旁站、巡视及隐蔽工程验收（表3.4）情况
对于钢结构的吊装和焊接；普通、高强螺栓的紧固等重要施工环节均进行了全程旁站监理，旁站记录齐全，并留影像资料，行为符合《监理规范》及《旁站监理方案》要求。
隐蔽工程验收核查情况（表3.4）
隐蔽工程（项数）
符合要求（项数）
整改后符合要求（项数）
1
1
0
3.5 工程质量控制资料审查情况
施工单位钢结构质量资料不能跟工程同步并欠缺，监理多次督促。监理从 11月20日第一次与海怡公司碰头就进行了相关资料和质量、安全的要求交底， 12月12日开了《关于体育馆及门卫钢结构安装的相关事宜》联系单004号， 1月4日找海怡公司项目经理张顺彪约谈，主要内容为如何确保钢结构工程的进度、质量和安全，1月8日召开钢结构专题会议，进一步布置钢结构质量、安全、进度、人员、资料等内容，2月10日又召开了钢结构专题会议，对过年复工后施工计划进行梳理准备，4月20日又开了《关于篮球馆钢屋架资料欠缺的事项》的监理整改单，而且监理在历次例会上都提出钢结构工程的资料、质量、人员等各类事项。钢结构7月27日完工，但直到2个半月后10月12日焊接工艺评定报告才最后上报，监理核查后仍发现报告内容不全。详见表6.2.2。

表6.2.2 钢结构子分部工程质量资料核查记录表
序号
资 料 名 称
份数
核查意见
抽查结果
核查（抽查）人
1
图纸会审记录、设计变更通知单、工程洽商记录
1
符合要求
符合要求
李茂兵李松弟
2
钢结构定位测量、放线记录
1
符合要求
符合要求
李茂兵李松弟
3
钢结构工程专家评审施工方案
1
符合要求
符合要求
李茂兵李松弟
4
钢材质量证明书
7
符合要求
符合要求
李茂兵李松弟
5
隐蔽工程验收记录
1
符合要求
符合要求
李茂兵李松弟
6
焊缝材料产品质量证明书、焊接工艺评定报告
2
焊接工艺评定报告内容不全
免于焊接评定页未填
李茂兵李松弟
7
高强螺栓质量证明书及检验报告
2
符合要求
符合要求
李茂兵李松弟
8
焊工合格证书及施焊范围
2
符合要求
符合要求
李茂兵李松弟
9
焊缝超声波探伤探伤检测报告、记录
2
符合要求
符合要求
李茂兵李松弟
10
高强螺栓终拧检查记录
1
符合要求
符合要求
李茂兵李松弟
11
分项分部工程质量验收记录
8
符合要求
符合要求
李茂兵李松弟
3.6 涉及工程安全和使用功能项目的抽查情况
安全和功能检测资料核查及主要功能抽查记录
工程
名称
青浦区学生训练综合中心体育馆钢结构

施工单位
浙江海天建设集团有限公司（总包）
上海海怡建设（集团）有限公司（钢结构分包）
序号
项目
安全和功能检查项目
份数
核查意见
抽查结果
核查（抽查）人
1

钢结构
高强螺栓质量证明书及检验报告
2
符合要求
符合要求
李茂兵李松弟
李茂兵李松弟
李茂兵李松弟
2
焊缝超声波探伤探伤检测报告
2
符合要求
符合要求
3
防火涂料质量证明书、试验报告
1
符合要求
符合要求
4

5

监理进行了高强螺栓平行检测2组，检测报告2份；进行焊缝超声波探伤平行检测，探伤检测报告1份，
3.7在工程监理过程中签发监理工程师通知单情况
在整个青浦区学生训练综合中心体育馆钢结构子分部项目中，共签发3份监理工程师通知单，其中涉及人员到岗问题1份，涉及质量和资料2份。监理工作联系单2份
3.8 有无设计变更资料和质量事故发生及处理情况
监理多次工程例会上、监理月报上强调体育馆钢结构重大变更需要重新审图，要出设计变更图，技术变更单必须设计、业主、监理各方确认，并开了监理联系单。体育馆钢结构有技术核定单3份，无质量事故。
4子分部工程质量验收情况

表4.2 子分部工程质量自评与核查情况表
序号
分项工程名称
检验批数量
施工单位检查结果
监理单位核查结果
1
钢结构零部件加工
3
合格
合格
2
钢构件组装
3
合格
合格
3
钢结构焊接
3
合格
焊接工艺评定报告
内容不全，不符合
4
紧固件连接
3
合格
合格
5
单层钢构件安装
1
合格
合格
6
压型金属板
2
合格
合格
7
钢结构涂装
6
合格
合格

5 工程质量评估结论
综上所述，本青浦区学生训练综合中心体育馆钢结构子分部在监理的积极努力下，发挥了监理的职责和作用。施工单位自评施工质量基本符合设计要求以及现行国家、行业及地方规范、标准规定，过程质量控制资料基本齐全，但焊接工艺评定报告内容不全，根据《建筑工程施工质量验收统一标准》GB 50300- 第5.0.6条第二项规定情况进行验收。监理根据检测单位出具的超声波焊缝探伤报告，报告标明了钢结构一级焊缝和二级焊缝都检测合格，监理同意该报告，经过验收。施工过程无质量事故发生。
