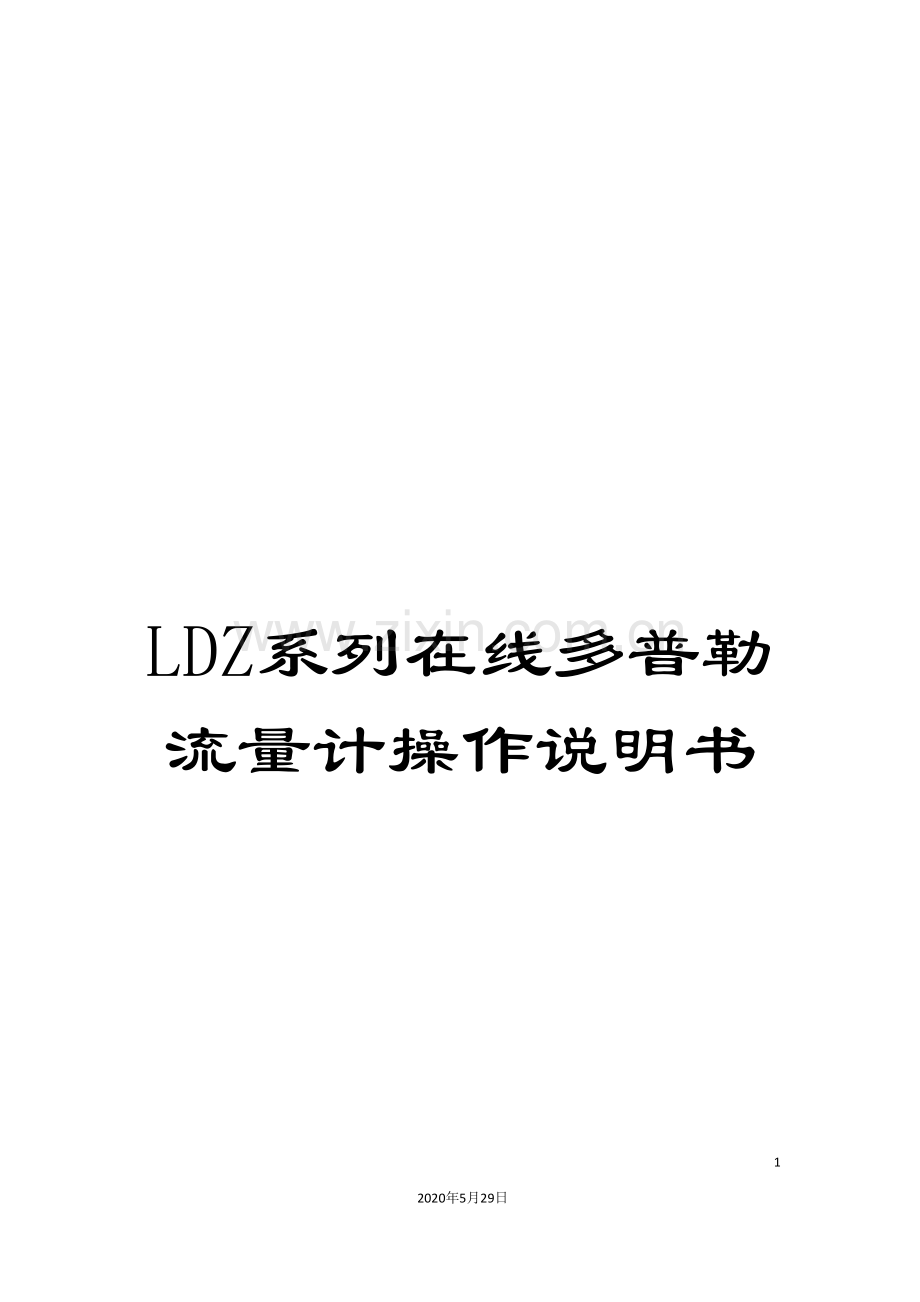

LDZ系列在线多普勒流量计操作说明书.doc

LDZ系列在线多普勒流量计操作说明书

20
2020年5月29日
文档仅供参考

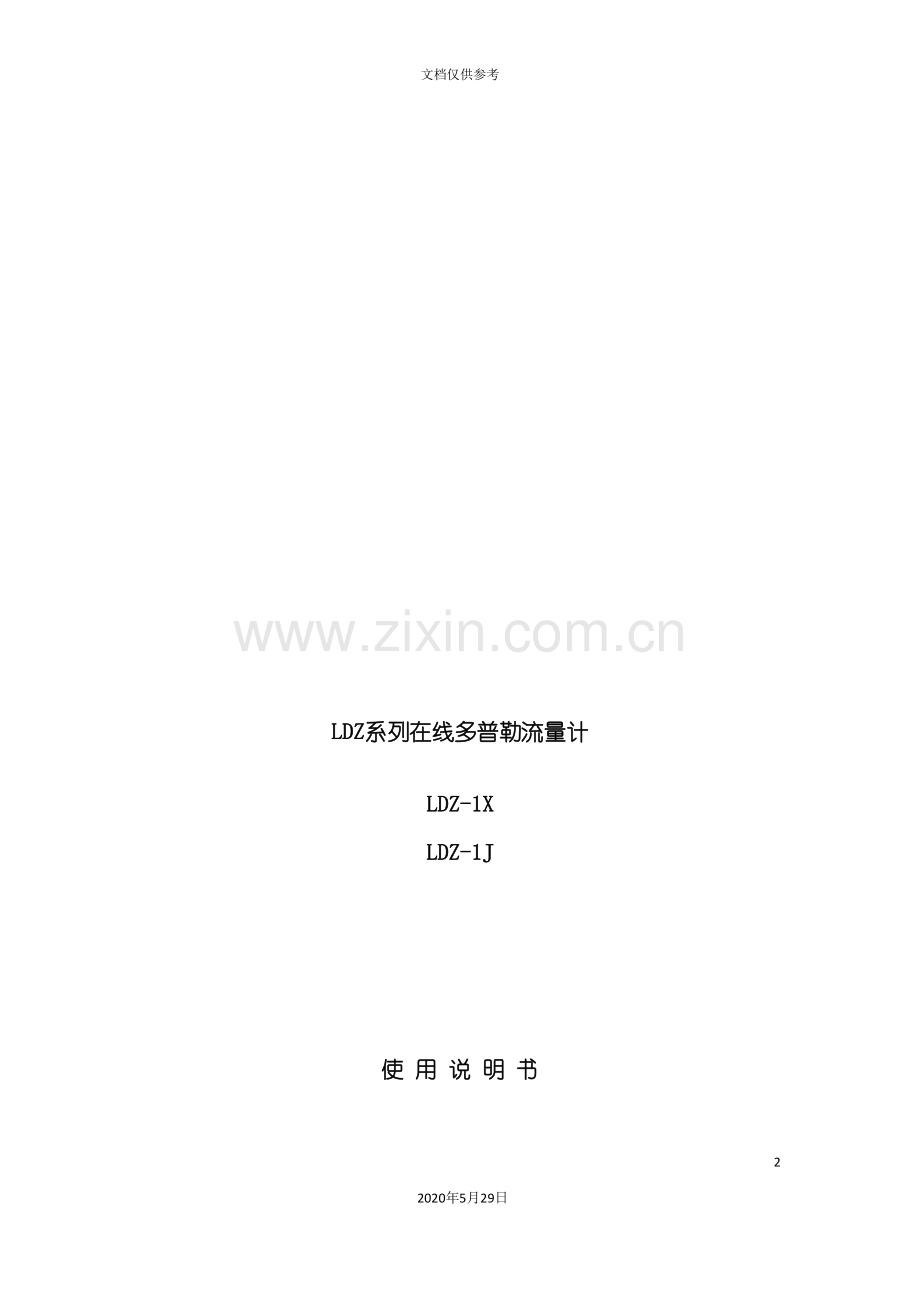

LDZ系列在线多普勒流量计

LDZ-1X
LDZ-1J

使 用 说 明 书

第一章 概 述
1-1 简要说明
LDZ系列在线超声多普勒流量计是一种耐用的、非接触式测量的超声波流量计,它能够在管道外部测量液体的流量,无需对管道进行破损和改造。它装和拆卸十分方便,为您省去了一笔可观的安装和拆卸费用,而且可使您的工艺不间断,这样也就将因仪表安装而造成停产的损失降到了最低。LDZ在线超声多普勒流量计采用先进的单片机技术和超大规模集成电路,使其高度智能化,极大地提高了运行的稳定性,从而保证了仪表的精度和可靠性。仪表的外壳采用进口全塑机箱,达到国际IP66的防护等级。
LDZ在线超声多普勒流量计适用于城市污水处理厂、环保监测及矿山、油田、冶金、化工、炼油、造纸、食品等行业城市排水、工业废水、生活污水、泥浆、纸浆、油水混合液等流量计量。适用于钢铁、硬质塑料管等硬质管材,能够对多种管径和壁厚和管内含有悬浮固体颗粒或气泡的二相流体进行测量。
1-2标准配置清单
名 称 数 目 单 位
流量计主机 1 台
传 感 器 1 付
专用信号缆 10 米
传感器紧固件 1 套
手持操作器 1 个
传感器耦合剂 1 袋
传感器紧固钢带 4×1.1m 根
1-3标准配置功能介绍
1、能够显示用户所输入的管道内直径或经过键盘和手持操作器改变的管道内直径。
2、显示用户当前使用管道内介质流速XX.XXm/s。
3、显示用户当前使用管道内介质瞬时流量XXXXXX.XXXm³/h。
4、显示用户当前使用管道内介质自某时刻起的累积量XXXXXXXXm³。
5、提供用户设定流速系数,而给出4~20mA电流输出。
1-4注意事项
1、仪表在使用前应仔细阅读本使用说明书,若有不明白的地方请与本公司联系。
2、仪表不要放置在具有强烈振动的场所。
3、仪表周围的环境温度、湿度不要超过”技术条件”中的要求。
4、仪表所使用的电源除满足”技术条件”的要求外还应注意不要与变频调速器、电焊机、大型电力设备等污染电源的设备使用同一电源。
5、测量的管路、液体要适合本仪表的要求,请仔细阅读”传感的安装”一章。因为许多测量的异常情况均由测量位置的选择及传感器安装不当所造成的。

第二章 主要技术指标
精 度:2.0级
杂质含量:≥20mg/L
管径范围:Φ25mm～2200mm
流速范围:0.1m/s～10m/s
管道材料:钢、塑料
环境条件:
主 机:工作温度-10℃～55℃
　　　相对湿度不大于９5%
大气压力86～108KPa
传感器:工作温度:-20℃～55℃
常温:-20℃～150℃
相对湿度不大于95%
大气压力86～108KPa
功 率:≤15W

第三章 外形及安装尺寸
1、LDZ-1X(B)多普勒流量巡检仪采用进口塑料机箱,壁挂式IP66保护等级。
外形尺寸:350×255×110mm
安装方法:4×6塑料胀管
安装尺寸:345×240mm
2、LDZ-1J(B)多普勒流量计,进口壁挂式塑料机箱,IP66保护等级。
外形尺寸:255×180×88mm
安装尺寸:238×165mm
3、LDZ-1X(P)、LDZ-1J(P)盘式仪表
外形尺寸:255×160×80mm
安装尺寸:150×75mm

第四章 传感器的安装
4-1传感器的外形图及紧固件结构图
传感器结构如图一所示:
② ③ ④ ①传感器壳体

②传感器换能器

① ⑤ ③传感器引线

④传感器接线盒

图一 ⑤电缆线入线孔
紧固件如图二所示:

⑤

③ ④

① ②

图二
①紧固支架 ②平衡挡板 ③紧固螺铨
④压板 ⑤紧固螺孔
4-2安装位置的选择
由于传感器的安装位置,被测管路的状态对测量精度有很大影响,因此请选择满足下列条件的场所。
1、 管道圆度好,内表面光滑,管壁均匀。
2、 上游侧10D,下游侧5D以上的直管段,注”D为管道内径”。
3、 上游侧30D以内不能有扰动流速的因素(泵、调节阀、节流孔等)。
4、 被测管路必须充满液体。
5、 必须有足够的空间易于传感器的安装与操作。
6、 在水平的被测管路,传感器不应装在管道的顶部和底部,并避开管道凹凸不平及有焊缝处。
4-3传感器的安装
图4-3.1所示为传感器装在直径D＜400mm管道上

图4-3.2表示传感器装在直径D≥400mm的管道上

1、 在已定在安装位置周围比传感器约大一倍的面积上,将管壁上的油漆、铁锈、污垢等清除干净,擦净露出金属应无凹凸不平。
2、 根据图一、二将紧固件安装在管道上,用不锈钢带将其固定在管道上,不应松动。
3、 将铺设好的电缆由电缆接入孔接到接线盒中的接线端子上。
4、 在每个传感器换能器正面,涂上一厚层耦合剂后,将传感器换能器面与管壁接触,放置在紧固组件中,并用压紧盖板将传感器压紧,耦合剂应从传感器四周的缝隙中挤出,形成一道密封条。紧固螺铨钮紧,注意四个螺铨用力要均匀,不要使传感器偏移。

第五章 主机安装
主机一般应安装在室内,如安装在室外应有仪表箱。AC220V电源尽可能采用仪表电或照明电。采用动力电时,不能与变频设备处于同一回路中。
壁挂式机箱,打开仪表箱上盖后可看见四个角上安装孔,用四个Φ6mm胀管挂在墙上。
盘装式主机,带有安装支架,可将显示仪表固定在表盘上。
主机引出线都有接线说明,接线时一定要切断电源,防止触电。

第六章 按键与显示
LDZ-1X、LDZ-1J主机都采用双行十六位背景光液晶显示,薄膜按键输入,为客户提供数据显示和人机对话。
1、 数据显示
L-123456.789
X Q-
开机后显示
LDZ-1X
L-123456.789
Q-

LDZ-1J
L:瞬时流量,单位m³/h
Q:累积流量,单位m³
X:表示正在检测通道号,从1～８。
DIP
按 键时,显示内容滚动更新。LDZ-1X将顺序显示各通首数据,没有通道号的数据是总流量和总累积量。当用 选定一个通道后,LDZ-1X只对该通道进行检测和显示,不再进行巡检,这样便于安装和调试时集中观察某一通道数据。
DIP
LDZ-1J将滚动显示
D-1234mm
S-12.34m/s
LDZ-1J

D:管径 S:实测流速
F-123456
LDZ-1J
F:信号强度,用于安装调试。
2、 参数输入
MOD
MOD
键用于输入各种参数,按 键滚动显示以下内容:
D:管径,单位mm;D1～D8与各通道对应管径;
B:滤波系数用于消除静态干扰;
M:电流输出量程,对应电流输出20mA时的流速;
X:流量系数,一般出厂时由本公司已标定好;
T:工作通道选择,LDZ-1X用于选择工作通道,巡检仪只对选定的工作通道进行巡检。八通道巡检仪参数不显T,而直接显示已选定工作通道号。
1 2 3 4 5 6 7 8
MOD
当按 键第一显示数字时,就进入通道选择功能,如下所示:

1 3 5 7 8
或
以上参数,上一行显示原有数据,当输入新数据时,直接按数字键,待输入位数与上一行对齐后,主机就用新参数代替原有参数。
操作过程如下:

D-0200mm
MOD
按 显示

若需重输入500mm管径,按0500显示如下:
D-0200mm
0500

MOD
此时主机已将管径改为500mm,继续按 键显示如下:
B-0100

B-0100
0080
如需重输入080,按0080显示如下:

1 3 4 6 7
MOD
此时主机将新参数代替原参数。若需修改其它参数可继续按动 键。如显示:

1 3 4 6 7
1 2 3
提示选择工作通道。用户确定需要检测的通道后,将其输入主机,例如重输入123通道显示如下:

输入该参数时,每输入一位数字,主机读取一位,因此只需输入相应通道号就行,不必与上一行对齐。
MOD
ENT
MOD
参数输入完毕后,最好再按 键检查一遍,防止输入错误。如果输入与显示结果不相辅,应按 键后,再按 键就能正确输入。
上述参数断电后可保持一年以上。但有时由于通电、断电冲击或电源波动过大造成参数被改写,因此当流量计检测数据偏差较大或无数据时,应检查这些参数是否正确。
3、 累积量清除
CLR
累积量是检测结果记录,无法人为更改,断电时也不会丢失,只有按 键才能将其清零。
4、 密码功能
CLR
MOD
当按 、 键不起作用,显示器提示Input:时,要求输入密码,只有正确输入密码后才能进入相应功能。这样能够防止有关参数被改写或清除。当用户需要密码时,请您向我们提供您设定的六位密码,便于我们出厂时为您增加密码功能。
5、 工作状态转换
MOD
DIP
ENT
LDZ-1X有三种工作状态,即:巡检状态、定点显示状态、人机对话状态。按键 、 、 与三个状态相对应,三种状态可任意互换。
一般在输入参数并调试完毕后,应使主机工作在巡检状态。

第七章 整机调试
安装好主机和传感器以后,可进行整机调试:
MOD
第一步按 键进入人机对话方式,检查和输入有关参数。
DIP
第二步按 键逐个通道检查测量数据。如果测量数据不准确或不稳定或没有数,应重新安装传感器,直至数据准确稳定。
ENT
第三步各通道调试好以后,按 键进入巡检方式。巡检时按用户选定的工作通道,按由小到大顺序进行。每个通道检测时间大约10秒。
LDZ-1J调试方法与上述相同,只是不用进行通道切换。

第八章 一般故障及排除方法
由于流量计器件和结构大都选用先进国家进口器件,因此由于器件、结构件上损坏引发的故障很低。主要故障来自两个方面。一是传感器松动,工作不可靠;二是主机参数由于意外原因被改写。因为上面讲到的人机对话有关参数在断电后不会丢失,可保存一年以上。但由于电源不稳或操作不当会引起这些参数被改写,因此请客户特别注意这一点。

一般故障分析及排除方法见下表:
故障现象
原因分析
解决方法
流速显示不正常数据剧烈变化
传感器安装在管道振动大的地方或改变流态装置(如调节阀、泵、缩流孔的下流)
将传感器装在远离振动源的地方或改变流态装置的上游
读数不正确
1、 传感器装在水平管道的顶部和底部,顶部的气泡和底部的沉淀物干扰超声波信号。
2、 传感器装在水流向下的管道上,管内未充满流体。
1、 将传感器装在管道两侧。

2、将传感器装在充满流体的管段上。

读数不正确
1、 使流态强烈波动的装置如:文氏管、孔板、涡街、涡轮或部分关闭的阀门,正好在传感器发射和接收的范围内,使读数不准确。
2、 流量计输入管径与管道内径不匹配。
1、 将传感器装在远离上述装置的地方,传感器上游距上述装置30D,下游距上述装置10D。

2、 修改管径,使之匹配。

传感器是好的,但流速低或没有流速
1、 由于管道外的油漆、铁锈未清除干净。
2、 管道面凹凸不科或安装在焊缝处。
3、 管道圆度不好,内表面不光滑,有管衬式结垢。若管材为铸铁管,则有可能出现此情。
4、 被测介质为纯净物或固体悬浮物过低。
5、 传感器安装纤维玻璃的管道上
6、 传感器安装在套管上,则会削弱超声波信号。
7、 传感器与管道耦合不好,耦合面有缝隙或气泡。
1、 重新清除管道,安装传感器。
2、 将管道磨平或远离焊缝处。
3、 选择钢管等内表面光滑管道材质或无管衬的地方。

4、 选用适合的其它类型仪表。
5、 将玻璃纤维除去

6、 将传感器移到无套管的管段部位上。

7、 重新安装耦合剂。
当控制阀门部分关闭或降低流量时读数反会增加
传感器装的过于靠近控制阀,当部分关闭阀门时流量计测量的实际是控制阀门缩径流速提高的流速,因口径缩小而流速增加。

将传感器远离控制阀门,传感器上游距控制阀30D或将传感器移至控制阀上游距控制阀5D。
流量计工作正常,突然流量计不再测量流量了。
1、 被测介质发生变化。
2、 被测介质由于温度过高产生气化。
3、 被测介质温度超过传感器的极限温度。
4、 传感器下面的耦合剂老化或消耗了。
5、 由于出现高频干扰使仪表超过自身滤波值。
6、 计算机内数据丢失。
7、 计算机死机。
1、 改变测量方式。
2、 降温。

3、 降温。

4、 重新涂耦合剂。

5、 远离干扰源。

6、 重新输入数值。
7、 重新启动计算机。
管道内没有流量而仪表有流量指示
1、 由于管道震动。

2、由于仪表供电电源受到污染电网用电设备的干扰。

1、 将传感器移至不震动的场所。
2、 与受污染的电网隔离或与厂商联系采取措施。

补充:
圆接线盒接线方法:
1、 先将圆接线盒盖上的三个固定螺丝拧下,盖取下;
2、 将要接的电缆线从圆接线盒单孔内穿入;
需接的电缆线线色与原来盒内接线端子的电缆颜色相对应。

附 录 一
LDZ-1X(B)壁挂式传感器与主机接线排列图(机内端子)
红 绿蓝 黑黄 红 绿蓝 黑黄(电缆色)
⊙ ⊙ ⊙ ⊙ ⊙ ⊙
Vi DC15V GND Vi DC15V GND

通道5 6 7 8 4 3 2 通道1

附 录 二
LDZ-1J(B)壁挂式传感器与主机接线排列图(机内端子)
Vi GND DC15V GND DC15V
⊙ ⊙ ⊙ ⊙ ⊙

⊙

⊙
红 黄 蓝 黑 绿 (电缆颜色)

注:电缆线颜色:
黑、黄——接地;
绿、蓝——DC15V
红——信号输出

补充:
圆接线盒接线方法:
3、 先将圆接线盒盖上的三个固定螺丝拧下,盖取下;
4、 将要接的电缆线从圆接线盒单孔内穿入;
5、 需接的电缆线线色与原来盒内接线端子的电缆颜色相对应。

LDZ-1J(P)盘装仪表接线方法:
主机接线端子接线示意图:
蓝 黑 绿 黄 红 (电缆线颜色)
VCC GND VCC GND IN
⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙
⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙

mA GND 220V AC

LDZ-1X(P)盘装仪表接线方法:
主机接线端子接线示意图:

4 3 2 1
220V GND IN Vc GND IN Vc GND IN Vc GND IN Vc GND
AC
⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙
⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙ ⊙

IN Vc GND IN Vc GND IN Vc GND IN Vc GND
5 6 7 8
注:电缆线颜色:
黑、黄——GND;
绿、蓝——Vc;
红——IN;
1-8通道号

不 满 管
满 不
管 满
满 管 管

图 一

传感器

图 二

传感器 传感器

图 三
