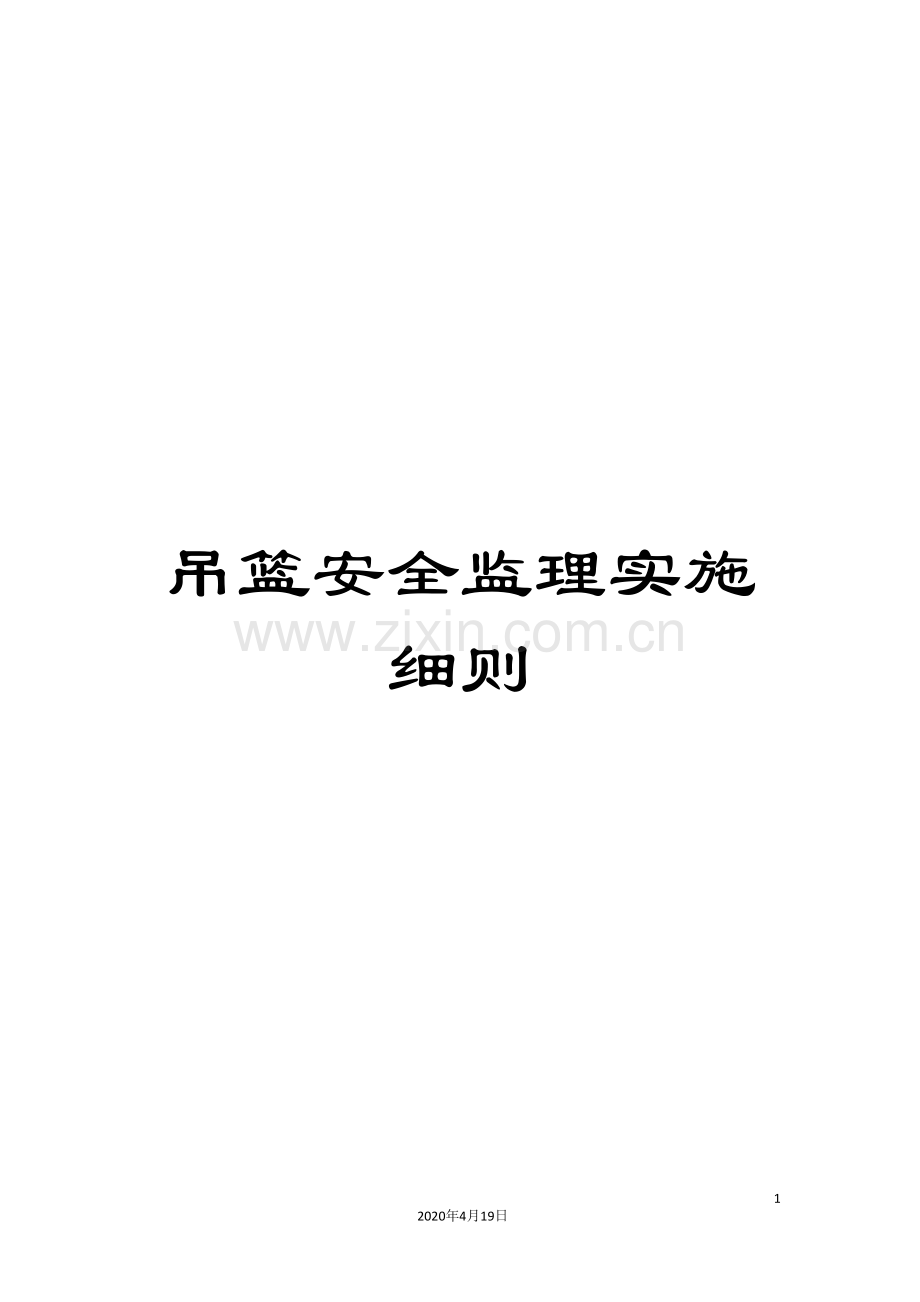

吊篮安全监理实施细则

19
2020年4月19日
文档仅供参考

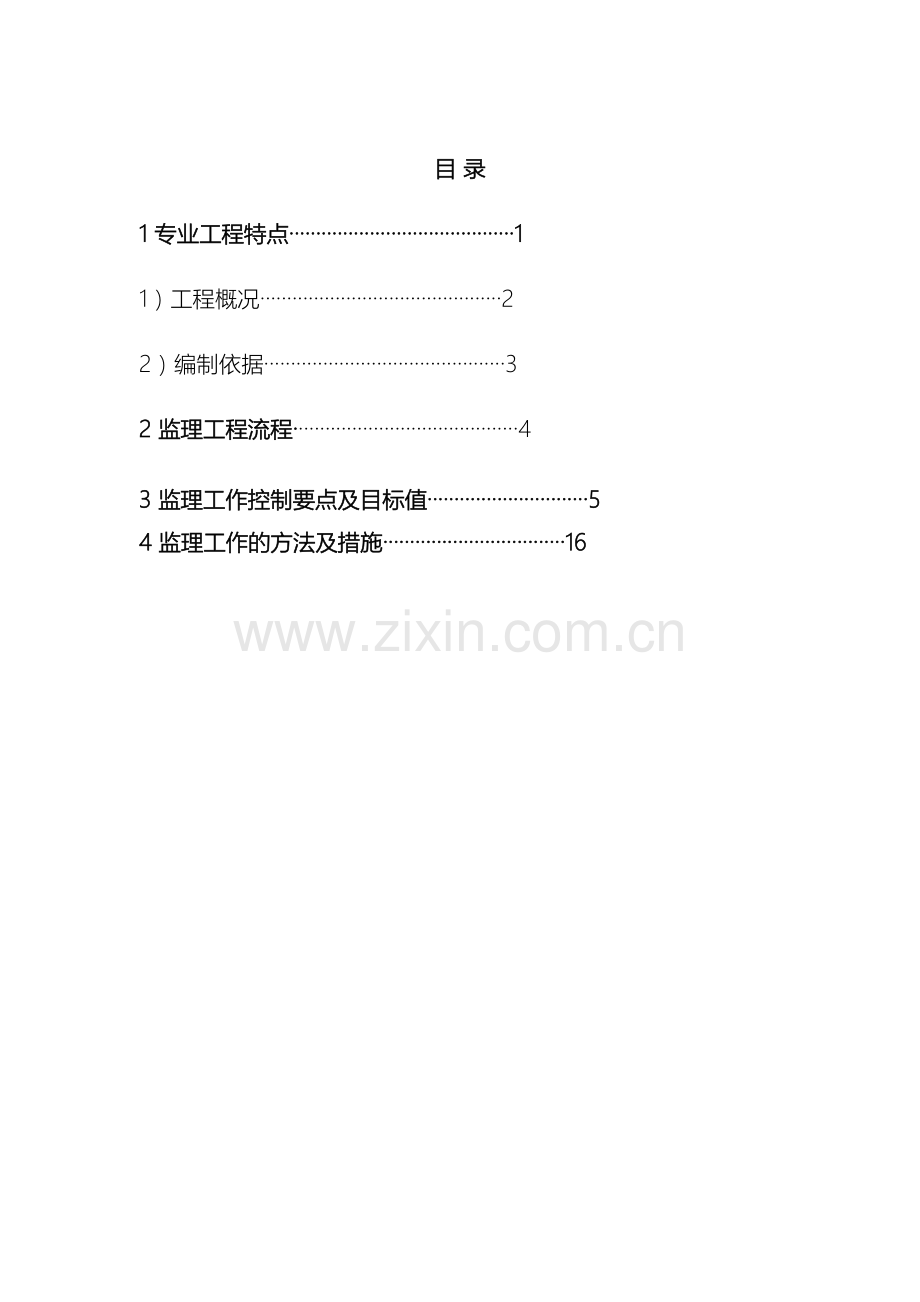

目 录
1 专业工程特点··········································1
1）工程概况·············································2
2）编制依据·············································3
2 监理工程流程··········································4
3 监理工作控制要点及目标值······························5
4 监理工作的方法及措施··································16

1 专业工程特点
1） 工程概况
1项目名称：济南恒大龙奥御苑首期14-19#楼、21、23、25、27#楼工程监理。
2项目位置：济南市历下区海尔全运村以南，锦屏家园以东。
3工程规模：90102.44平方米。
4计划工期：913日历天。
5质量要求：合格。
楼号
建筑面积（m2）
结构形式
建筑层数
建筑总
高度（m）
地上
地下
14号楼
13720.23
框架，剪力墙
11
1
34.95
15号楼
9275.82
框架，剪力墙
10
1
31.50
16号楼
9644.45
框架，剪力墙
11
1
34.75
17号楼
9587.29
框架，剪力墙
11
1
34.75
18号楼
9660.49
框架，剪力墙
11
1
34.75
19号楼
7568.68
框架，剪力墙
11
1
34.75
21号楼
6778.19
框架，剪力墙
11
1
34.75
23号楼
7672.48
框架，剪力墙
11
1
34.75
25号楼
9961.68
框架，剪力墙
11
1
34.75
27号楼
7036.53
框架，剪力墙
11
1
34.75

吊篮是悬挂机构架设于建筑物或构筑物上，用提升机驱动悬吊平台，经过钢丝绳沿立于上下运行的一种非常设悬挂设备，按驱动方式分为手动，气动和电动三种型式。
1、 吊篮高处作业特点
1.1 吊篮是高层建筑施工中普遍使用的脚手架型式，也是高层建筑进行维修保养的常见设
备。
1.2 吊篮主要用于高层建筑外装修装饰工程施工作业。
1.3 吊篮一般均在30 米以上的的高处施工作业使用均为特级高处作业，危险性比较严重􀇻
因此施工作业时，安全监理工作很重要。
1.4 吊篮主要由吊架、吊篮、支承设施、吊索及升降设备等组成。
1.5 在高层建筑设计时􀇻应考虑吊篮在屋面的安装位置和增加的屋面荷载。
1.6 建筑物和构筑物在建造施工时，应在施工组织设计中，明确建筑物楼面支承处安全
锚固环等设置和承受吊篮的全部重量。
2）编制依据
（1）《建筑工程监理规范》 GB50319－
（2）高处作业吊篮安全规则 JGJ50257-1992
（3）《建筑工程施工安全监理规程》DGTJ08-2053-
（4）建筑施工安全检查标准 JGJ59-
（5）本工程的监理规划
（6）设计图纸、会审纪要及设计变更
（7）省、市质监站、建管局的有关文件规定
（8）“施工组织设计”和各种技术交底及甲乙方合同中定的质量标准

2 监理工程流程
吊篮安全监理工作流程分为，吊篮组装前，安装组装过程和操作运行维护过程的监理控制

3 监理工作控制要点及目标值
施工方案
 1、必须使用厂家生产的定型产品，有产品合格证书及安装、使用、维护说明等有关资料，符合《建筑起重机械安全监督管理规定》的相关要求；
  2、在施工吊篮安装前，必须编制专项方案，报审作业人员的上岗证书，方案应由施工单位组织专家进行论证，经项目监理部批准后方可用于施工。
3、吊篮的设计计算：
（1）吊篮及悬挑臂应进行强度、刚度和稳定性验算，抗倾覆系数比值≥2、提升机构按容许应力法计算，其安全系数：钢丝绳K=10，手板葫芦K ≥2 （按材料屈服强度值）。
（2）施工方案中必须对阳台及建筑物转角处等特殊部位的悬挑臂、吊篮设置予以详细说明，并绘制施工详图。
制作组装
1、吊篮配重臂与悬挑臂长度宜大于2:1，悬挑部分应该保证吊篮能沿建筑物垂直上下，并与建筑物外立面保持150-200mm的距，挑梁必须与建筑结构连接牢靠，采用压重时，应该确认配重的质量，并有固定措施，防止产生位移；
2、吊篮平台可采用焊接或螺栓连接，不允许使用钢管扣件连接方法组成。吊篮平台组装后，应经2倍的均布额定荷载试压（不少于4h ）确认，并标明允许载重量。 吊篮平台的宽度0.8～1m，长度不宜超过6m。
3、吊篮提升机应符合JG/T5033—93 《高处作业吊篮用提升机》的规定。当采用老型手板葫芦时，按照《HSS 钢丝绳手板葫芦》的规定，应将承载能力降为额定荷载的 1/3。提升机应有产品合格证及说明书，在投入使用前应逐台进行动作检验，并按批量做荷载试验。
安全装置
1、保险卡（闭锁装置）
   手板葫芦应装设保险卡，防止吊篮平台在正常工作情况下发生自动下滑事故。
2、安全锁
①吊篮必须装有安全锁，并在各吊篮平台悬挂处增设一根与提升钢丝绳相同型号的保险绳（直径≥12.5mm ），每根保险绳上安装安全锁。
②安全锁应能使吊篮平台在下滑速度大于25m/min时动作，并在下滑距离100mm 以内停住。
3、行程限位器
当使用电动提升机时，应在吊篮台上下两个方向装上行程限位器，对其上下运行位置、距离进行限定。
4、制动器
   电动提升机构一般应配两套独立的制动器，每套均可使带有额定荷载125%的吊篮平台停住。
  5、保险措施
  ①吊篮升降必须使用独立保险绳，承重钢丝绳实际直径不得小于6mm，钢丝绳与悬挑梁连接应有防止钢丝绳受剪措施；
  ②钢丝绳应与吊篮平台连接应使用卡环，当使用吊钩时，应有防止钢丝绳脱出的保险措施；
 ③在吊篮内作业人员应配安全带，不应将安全带系挂在提升钢丝绳上，防止提升绳断开。
升降操作
1. 吊篮升降作业应由经过培训的人员专门负责，并相对固定，如有人员变动必须重新培训熟悉作业环境。
2. 吊篮升降作业时，非升降操作人员不得停留在吊篮内；在吊篮升降到位固定之前，其它作业人员不准进入吊篮内。
 3. 单片吊篮升降（不多于两个吊点）时，可采用手动葫芦，两个协调动作控制防止倾斜；当多片吊篮同时升降（吊点在两个以上）时，必须采用电动葫芦，并有控制同步升降的装置，使吊篮同步升降不发生过大变形（同步平差不应超过 5cm ）。
4. 吊篮在建筑物滑动时应设防护墙轮。升降过程中不得碰撞建筑物，临近阳台、洞口等部位，可设专人推动吊篮，升降到位后吊篮必须与建筑物拉牢固定。
验收
  1、吊篮现场安装好后，应进行空载安全运行试验，并对安全装置的灵敏可靠性进行检查；
2、每次吊篮提升或下降到固定后，应进行验收符合要求时，方可上人作业；
3、在施工吊篮安装前由总包单位技术负责人按照施工方案要求，针对队伍情况进行详细交底、分工并确定指挥人员，并在交底文件上签字；
防护
  1. 吊篮脚手架外侧应按临边防护的规定，设高度 1.2m  以上的两道防护栏杆及挡脚板。靠建筑物的里侧应设置高度不低于 80cm 的防护栏杆。
2. 吊篮脚手架外侧必须用密目网或钢板网封闭，建筑物如有门窗等洞口时，也应进行防护。
3. 当单片吊篮提升时，吊篮的两端也应加设防护栏杆并有密目网封严。
防护顶板
1、当有多层吊篮同时作业，或建筑物各层作业有落物危险时，吊篮顶部应设置防护顶板，其材料顶部应设置防护顶板，其材料应采用 5cm  后木板或相当于5cm 木板强度的其它材料。
  2、防护顶板是吊篮脚手架的一部分，应按照施工方案中的要求同时组装同时验收。
架体稳定
  1、吊篮升降到位必须确认与建筑物固定拉牢后方可上人操作，吊篮与建筑物水平距离（缝隙）不应大于 20cm，当吊篮晃动时，应及时采取固定措施，人员不得在晃动中继续工作。
  2、无论在升降过程中还是在吊篮定位状态下，提升钢丝绳必须与地面保持垂直，不准斜拉。若吊篮需横向移动时，应将吊篮下放到地面，放松提升钢丝绳，改变屋顶悬挑梁位置固定后，再起升吊篮。
荷载
  1、吊篮脚手架属工具脚手架，其施工荷载为0.5kN/m2 ，吊篮内堆料及人员不应超过规定的2人；
  2、堆料及设备不得过于集中，防止超载。
（十）安装完毕后应向检测中心申请检测，经检测合格后方可投入使用。

吊篮施工作业一般均在30m 高处以上，为特级高处作业，是施工作业安全监理的重点之一，因此要从设备的进场检查验收，安装施工作业方案、安全技术措施，组装试运行、运行操作维修保养等过程应明确安全监理要点，认真落实责任，做好过程监控、确保吊篮施工作业的安
全。
1 吊篮高处作业基本要求
a.要制订吊篮高处作业，施工安装方案和安全技术措施。
b.组装正式使用前必须进行详细的安全技术交底。
c.作业人员须进行体检，不准穿拖鞋等易滑鞋上吊篮操作。
d.物料堆放要平稳，不得超载乱堆。
e.遇有大风、雨、雪天气，立即停止作业。
f.对吊篮设施定期进行检查维修保养。
2 吊篮安全技术要求
a.吊篮结构安全系数，应根据承载结构件，经计算确定。
b.吊篮须设置上行程限位装置。
c.制动器必须使带有动力试验载荷的悬吊平台。
d.设有超载保护装置。
e.应有在断电情况下，使悬吊平台平稳下降的手动滑降装置。
f.外露动力部分，应有安全防护装置。
g.吊篮的额定速度应控制在18m/min 之内。
h.各种安全装置均不得防碍紧急脱离危险的操作，部件要有防腐的措施。
3 吊篮对建筑物支承处要求
a.在结构施工时，均应对建筑屋面安装吊篮设备做出安排。
b.建筑物支承处须承受吊篮的全部重量。
c.应便于吊篮安装使用。
d.建筑物楼面设置安全锚固环或预埋螺栓，其直径不得小于16mm。
e.要设置吊篮用的电源插座。
4 吊篮主要部件技术要求
4.1 悬挂构件
a.悬挂构件须有足够的强度和刚度。
b.悬挂构件设于建筑物楼面的作用力应符合建筑结构的承载要求，当由层面预埋件承受时，预埋件安全系数不得小于3。
c.配重应有标记要准确牢固地安装在配重点上。
4.2 悬吊平台
a.悬吊平台应有足够的刚度和强度。
b.悬吊平台四周应装有固定的安全防护栏。
c.悬吊平台底部四周应设置高度不小于15cm 的档脚板。
d.悬吊平台上应悬挂注明额定载荷重量及注意事项的警示标牌。
e.悬吊平台应设置按纽开关、导向和缓冲装置。
4.3 提升机
a.提升机须设有制动器。
b.手动提升机须设闭锁装置，当变换方向时，动作准确，安全可靠。
c.提升机与悬吊平台须连接可靠。
d.提升机穿绳性能好不卡绳堵绳。
4.4 安全锁
a.安全锁与悬吊平台连接可靠。
b.安全锁必须在标定的有效期内使用。
4.5 钢丝绳
a.钢丝绳要选用高强度、镀锌、柔度好的、性能要符合GB/T8918 的规定要求。b.安全钢丝绳应处于悬重状态，独立于工作钢丝绳另行悬挂。
4.6 电气系统
a.应采用三相五线制
b.吊篮电气系统须可靠接地电阻不大于4Ω。
c.控制按纽开关要绝缘好准确可靠。
d.悬吊平台上须设置紧急状态下切断电源的急停按纽红色急停标记。
e.电气控制箱应可靠准确清晰。
f.应有防止随行电缆碰撞建筑物的防护措施。
5 安装挑梁时注意问题
a.挑梁挑出的长度和位置须同吊篮吊点相垂直，伸出建筑物的一端须稍高于里面一端。
b.阳台部位挑梁在挑出部件顶端加斜撑下脚加垫板阳台板下设顶柱加固。
c.钢丝绳与挑梁连接牢固，承重钢丝绳严禁有接头。
d.提升吊篮时要同时提动两侧葫芦，确保吊篮提升起吊平衡。
6 吊篮安全监控要点和目标值
6.1 在施工作业过程中，要依据规范要求，对监控要点进行跟踪监控。
6.2 监控要点及目标值
序号
监控项目
监控要点
目标值
1
组装安装方案及安全技术措施
1 组装安装施工方案
2 安全技术措施

方案内容具体，针对性强，指导施工作业性强、编制审批手续齐全、符合规范要求
2
吊篮部件
产品合格证、质量证明等证件、现场清点核对
产品合格证、质量检验证明等与实物相符，国家明令禁止使用的自制吊篮不得使用
3
资质证件
安装单位的资质、安全许可证及人员证件

单位资质、安全许可证、人员岗位证件齐全在有效期内
4
安装楼面
建筑物楼面、支承点、锚固预埋件设置
结构施工时是否已考虑吊篮安装预留洞口、预埋件、支承点位符合规范要求
5
悬挂构件
悬挂构件强度、刚度、建筑结构承载、配重安装、挑梁锚固
强度、刚度要符合规定要求，预埋件安全系数不得小于3，配重准确牢固
6
悬吊平台
悬吊平台刚度、强度、安全护栏、脚手板、四周档脚板纵向倾斜角、标牌、按纽开关、缓冲装置。
平台强度、刚度要符合规定安全护栏高度不得低于0.8m，集中荷载1000N􀇻满铺脚手板材质符合要求，标牌清晰􀇻开关按纽灵活可靠
7
提升机
绳轮直径与钢丝绳比值、制动器、手动提升机装置􀇻操作要求与平台连接
径绳比值不小于10制动器灵敏可靠􀇻闭锁装置动作准确安全可靠，手柄操作力不大于250N连接可靠
8
安全锁
安全锁与平台连接标定使用期限
连接可靠牢固连接强度大于2 倍冲击力有效标定使用期一年
9
钢丝绳
钢丝绳强度、刚度、柔度、固定、工作钢丝绳直径安全绳悬挂
钢丝绳要用高强度、镀锌柔度好绳端固定符合规范要求悬挂正确
10
电气控制
采用相铜线接地接零控制用按纽开关，漏电短路保护装置，紧急情况下急停控制、标记、随行电缆与建筑物的间距，防护措施
三相五线制、接地电阻不大4Ω􀇻保护装置齐全，急停标记清晰位置鲜目，有控制措施，国家淘汰禁用的电气件不得使用
11
试运行
组装完成进行了空载试运行，正式运行前进行安全技术交底
专业人员调试，操作系统上限位装置、提升机、滑降装置、安全锁等灵活可靠，试运行符合要求，方准投入正式使用
12
升降操作
升降操作人员技术素质、班前检查配重，空载运行清况
操作人员固定经培训合格有岗位证件班前检查空载运行有记录
13
安全装置
保险卡、保险绳、操作人员安全证、超载、故障处理

升降吊篮、葫芦应有保险绳和保险卡、作业人员须独立于平台的系安全带或其它安全装备，按规程操作，不得超载，带故障使用、严禁吊篮作电焊回路。
14
维护保养
检查、测试、维修保养、钢丝绳、随行电缆、控制线路电气元件、安全锁
按规定要求，定期进行检查维修保养，对损坏擦伤的随行电缆随时更换钢丝绳示得粘有砂浆等物现异常立即停用

7 吊篮升降操作注意事项
a.不得超载使用
b.不可同时扳动前进和倒退手柄
c.施工作业中严禁扳动松卸手柄
d.选用钢丝绳长度、要比建筑物高度长2-3 米
e.经常保持钢丝绳的清洁润滑
f.升降时注意同步升降􀇻葫芦如遇阻碍,立即停止板动手柄

4 监理工作方法和措施
根据《建设工程监理规范》规定及安全监理规划确定的监理原则，安全监理坚持先审查后实施，先验收再作业组装运行的原则，采取认真审查，跟踪监控平行检查、严格要求的监控方法。明确专业监理人员职责，认真贯彻执行《建设部关于建设事业“十一五”推广应用和限制禁止使用技术的公告》和《高处作业吊篮》规范，自制简易吊篮禁止用于房屋建筑施工，采取必要措施，对吊篮组装运行实施全面检查监控。
4.1 安全监理工作方法
a 认真审查要求施工单位按照规范要求结合现场实际，认真编制吊篮安装作业方案和安全技术措施。对报审批的方案和技术安全措施，要逐条对照规范和有关安全法规进行认真审查。
b 跟踪检查监控，在组装和运行过程中依据监理细则确定的项目监控要点，严格检查控制发现部件和安全装置等质量问题和安全隐患，及时指令施工安装单位采取措施进行整改。
c.巡视和平行检查，在吊篮实施运行过程中，采用巡视和平行检查方法进行巡视检查控制。认真应用监理工程师通知工程暂停令等指令性文件、对施工单位行为进行控制、巡视检查发现的问题，要求限期纠正。
d 严格要求吊篮施工作业属特级高处作业，不安全因素多、危险性大。要求施工安装和使用单位、认真执行规范和有关安全法规。在组装、运行、维护过程中必须严格按近规范要求操作、确保安全。
4.2 安全监理工作措施
a.组织现场项目监理人员，认真学习国家有关规范和安全技术法规，了解和掌握高处作业吊篮组装运行中的技术安全要求，以增强对吊篮监控能力。
b.正确行使监理职责，对不符合国家规定要求存在安全隐患的，要及时下发“监理工程师通知”和停工指令，要求及时纠正整改，拒不整改的，要报告建设单位和有关部门。
c.监理人员要认真做好巡视检查过程的监理记录，对发现和存在的安全问题要详细记载􀇻及时报告项目总监理工程师。
d.对报验审批的有关文件资料，要认真逐项审查，对不符合国家有关规定要求和审批签字不齐全的，不预以签字认可。
5、总之，在吊篮组装运行安全监理过程中，要认真贯彻国家有关法规和强制性标准条文，搞好安全、监理工作，确保正常运行。
