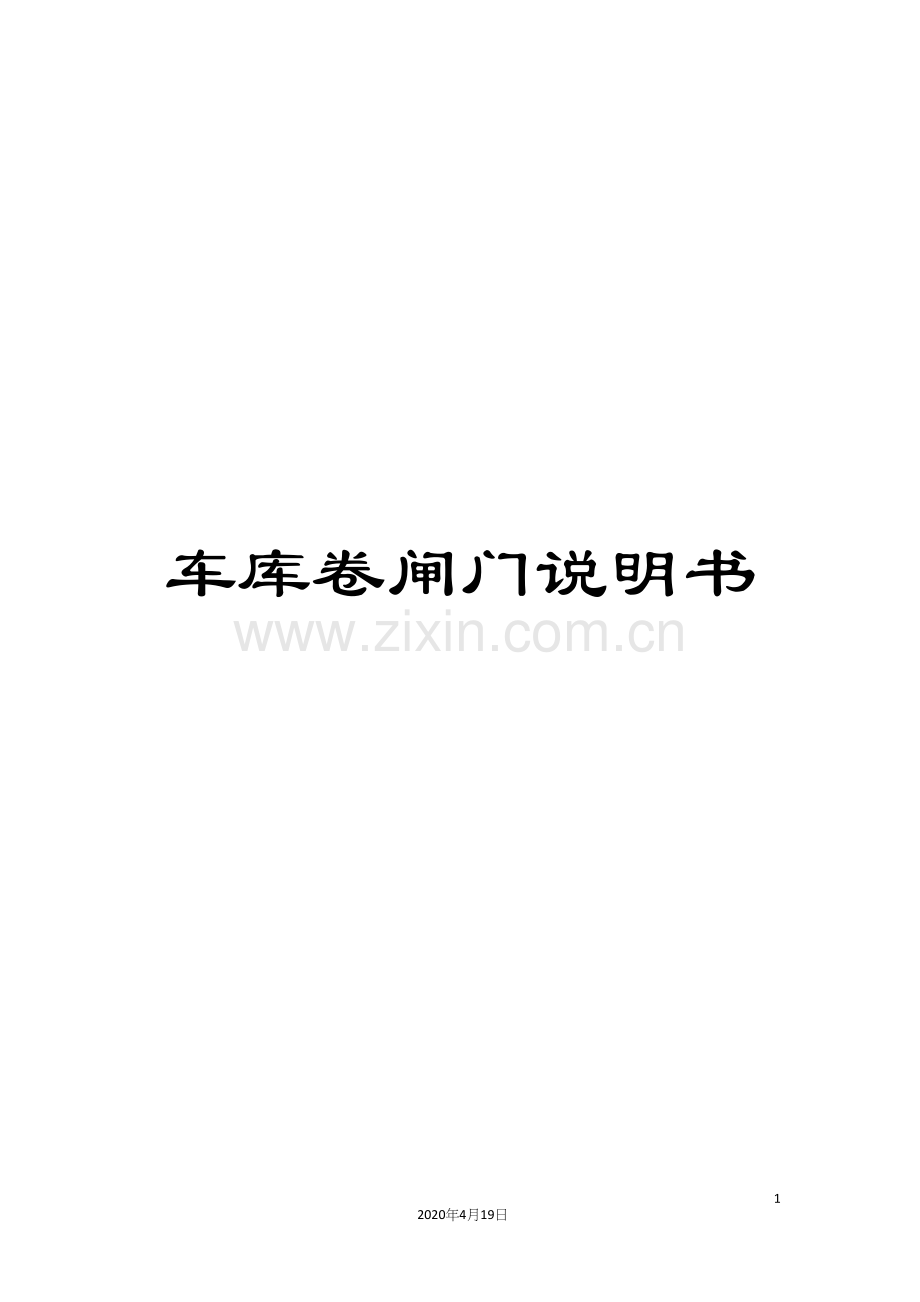

车库卷闸门说明书.docx

车库卷闸门说明书

12
2020年4月19日
文档仅供参考
车库卷闸门说明书

产品说明：车库卷闸门主要有遥控、感应、电动、手动几种。
　　有些车库卷闸门有特殊功能，如下降遇阻力反弹，上升遇阻力停止，既保护人身与车辆进出安全，又保护门的可靠使用。
　　有些车库卷闸门可接红外线传感器，有效保障人、车辆、宠物的进出安全。
　　有些车库卷闸门设有防盗报警功能，当有人撬门时高音喇叭将发出警报，保护安全。
　　有些车库卷闸门设有停电备用电池工作功能，停电后无需手动开门。很广了，一般小于5米的门口都能够应用平开门。
开门电机遥控装置采用国际最先进的滚码技术，编码容量在1亿次以上，安全防盗性能强。
服务介绍：郑州车库卷闸门厂 经过多年的不懈努力，我厂已拥有现代化的办公厂房，下设软件开发部、技术部、营销中心、售后服务中心、各地分公司联络中心、业务培训大厅。生产厂房设有独立的数 控剪折车间、冲压车间、标准门车间、仓库等生产场地。有自己的安装施工队和售后服务车队，公司正在经过ISO9001- 国际质量体系认证，产品经国家技术监督局检验合格。
    一流的产品需要一流的技术，更得益于我厂的软硬环境的建设和改进，以先进的技术设备和精湛的工艺流程，逐渐形成规模化、自动化的生产，既大大提高产品的质量，同时也降低了产品成本，使 优质的产品更具市场的竞争力。
    以严格认真、精诚团结的团队精神、勤劳务实的工作作风，始终追求的以质量求生存、创新求发展，实力作后盾，服务为先行。急客户所急，排忧解难，为我们的立业宗旨。在忙生产的同时，也不 忘客户的服务，同时开通客户沟通热线，建立客户档案。一个月时主动电话询问使用效果；三个月时上门查验使用效果；一年内两次上门检修、保养。为此特别感谢多年一直支持我们事业发展的新老客 户，我们将以更优质的服务回报给每一位客户。
    专业从事各种型号卷闸门、电动卷闸门、水晶卷闸门、不锈钢卷闸门、铝合金卷闸门、镀锌卷闸门、双层铝合金卷闸门、防火卷闸门、卷帘门、车库门、车库卷闸门、快速卷帘门、防火防爆卷闸门 、电动门、自动门、个性化的特种门等一系列机电一体化产品的开发、生产、销售及售后服务。产品适用于家庭、商场、银行、工厂、金店、车房、露台等场地。 公司拥有专业的设计工程师，制造工程 师 等高素质人才，可按您的要求设置手动、电动、摇控的传动方式。公司选材精良、做工细腻，设计合乎工程学，产品坚固耐用、美观新颖，具有安全可靠、性能稳定、操作方便、开闭灵活、噪音低等 主要优点。
自动车库门:
1. 遥控操作：远距离遥控，超值享受。无论在
漆黑的深夜，还是在数九寒冬,无论是瓢泼大雨
还是呼啸狂风,您都无需离开舒适的车厢，轻按
遥控，大门便会自动打开,即可直接驶入车库门
再按遥控，大门又自动关闭上锁,使您倍感方便
舒适。
2.超静运行：采用直流电机驱动,运行更加平稳
无噪音。
3.外观华贵：典雅清晰的仿木纹浮雕,压制成方
格图案，更加豪华美观。
4.照明系统：开关门时照明灯自动点亮,延时约
3分钟自动熄灭，更方便、省电。
5.自动保护：关门时，遇障碍自动停止返回,保
证人、车、物不受损伤。（备选）
6.安全防盗：特殊的内部结构,先进的滚码技术
防盗性能更强。
7.应急开门：停电时可经过应急解锁装置,轻松
手动开门。（备选）
车库门门板:
芯板采用高压发泡机填充聚氨脂发泡方式制作.门
体厚度为42mm。具有极强的保温降噪性能.固亿佳
车库门相关技术参数:车库门门板导热系数硬质聚
氨脂 ≤0.04KcaI / mh℃（0.0465W/m℃) 吸声系
数：（频率700~ Hz）硬质聚氨脂：50~80% 自
熄性：硬质聚氨脂离火自熄,使用温度：硬质聚氨
脂--+170
欧式车库卷帘门：
特点说明：卷帘开启后收卷在门体上部，节省
车库内部空间。遇碍自动反弹的人性化设计防
止门体下落运行时对车物的碰撞.门体坚固,且
配动报警装置和防上推装置安全防盗。多种安
装方式可供选择，包括外装、内装、中装安装
对空间的要求不高不占用车库门内部空间安装
简便施工速度快节省工期外观美观时尚：表面
烤漆处理,耐久耐候抗阳光照射,抗雨水、抗腐
蚀、抗划伤遇轻微碰撞后可反弹恢复，如外损
伤可做到单帘片更换能在帘片间加入采光型材1.电子限位功能：使用霍尔元件采集电机运转长度和限位，安装方便，使用可靠；
2.手动功能：单键循环控制；
3.遥控功能：左键为控制键，单键循环控制，右键为解锁键；
4.自动加锁功能：自动加锁功能开启后，门体运行到下限位以后2秒钟自动加锁；
5.遇阻检测功能：开门遇阻停止，关门遇阻反弹约20厘米以后停止，关门软结束时遇阻停止；
6.光电开关功能：光电开关功能开启以后，开门不起作用，关门时断开“GK”与“GND”，电机反弹向开门方向运行到上限位后停止
7.自动关门功能：该功能开启时，门体开门到上限位5分钟后自动关门到下限位；
8.礼貌灯功能：电机每次停止后，礼貌灯延时2分50秒后熄灭。
9.报警功能：电机运行到下限位以后，断开“A_SM”，接在“ALARM”上的报警喇叭响；
10.后备电源功能：具有电瓶接口，能够接电瓶作为后备电源

技术参数
1.控制板输入电压：AC24V/50Hz
2.控制板静态功耗：≤1W
3.电机：额定电压：DC24V最大功率：50W
4.遥控器工作电压：DC12V（电池供电）
5.遥控器功耗：工作电流≤12mA
6.遥控器发射频率：433MHz
7.空阔地发射距离：60～100米
8.工作温度：-20℃～+55℃

交直流卷门机是直流卷门机的改进产品，配带交流、直流备电控制器，规格与直流卷门机相同：自带储备电源，马达驱动由直流24V提供，无市电时能正常操作, 停电无忧，解决了普通卷帘门机停电不能工作及外置储备电源费用昂贵的缺陷，价廉物美。交直流卷门机增加交流功能：当电池正常损耗后，只要有市电220V，卷门机能够正常工作。
   我厂 最新一代 解决DC24V的技术难题，最大限度降低故障率，排除用户对老式控制器和其它厂家控制器质量低的恐惧感，是用户最新的替代产品。

外  壳： 采用铝合金外壳，坚实而质轻。
齿   轮： 采用优质合金钢，经特殊处理，确保卷扬强度。
刹车结构： 特殊装置机械刹车，可在电源切断瞬间刹车，保证刹车绝对安全。
限位系统： 行程控制准确，调整简易且被控行程大。
传动系统： 精度高，运行平稳，噪音低。
防坠装置： 防范意外伤害，确保安全。
技术参数
电源
额定功率
额定负载
最大提升高度
卷门最大外径
链条规格
提升力
输出转矩
输出转速
220V 50Hz
200 W
500㎏
343 Nm
5 r/min
6 m
0.4 m
10 A

安全注意事项：
●  卷门机应由专业人员安装、维护，必须有良好的保护接地，否则有可能造成人身安全；
●  卷门机运行时，门下严禁站立或通行，门帘下方不得有阻碍物；
●  定期检查门体活动部分，保证运行不会受阻，保持润滑，运行声音正常，否则有可能造成人身安全和影响使用寿命。
安装与调试：
●  本产品按右安装方案制造（从室内朝门外看），若需左安装，应将制动壳体上4只螺钉M5旋松，再旋转壳体180°后重新平衡锁紧，并把按钮开关上白、绿色线对调连接；
●  卷门机应水平安装，卷轴应水平、同心，门帘升降无滞卡；
●  传动链条调整：先调松支架板上小链轮的固定螺栓M6，再调整卷门机变速箱上的2只螺栓M8，使传动链条下垂度为3-6mm（未装门帘前调整），再锁紧3只支脚螺母M10；
●  门帘上下行程调整：试机前先拧松限位滑块上的2只紧定螺钉，把门帘上升至欲定的高度,旋动上行限位螺套触压到微动开关，听到“嘀达”声拧紧螺钉；再把门帘降至地面，以相同方法确定下行限位螺套位置，最后用手指用力拧紧2只紧定螺钉。
使用须知：
●  卷门机的运行由遥控器或按钮上的“上”“下”“停”控制。按“上”“下”键时，如果无 上升或下降动作，必须立即按“停”键切断电源，以免烧毁电机；
●  天气发生雷电时，尽可能断开外电源；
●  使用卷门机时，操作人员不得离开现场，发现异常情况应立即切断电源，故障排除后方可再使用。
