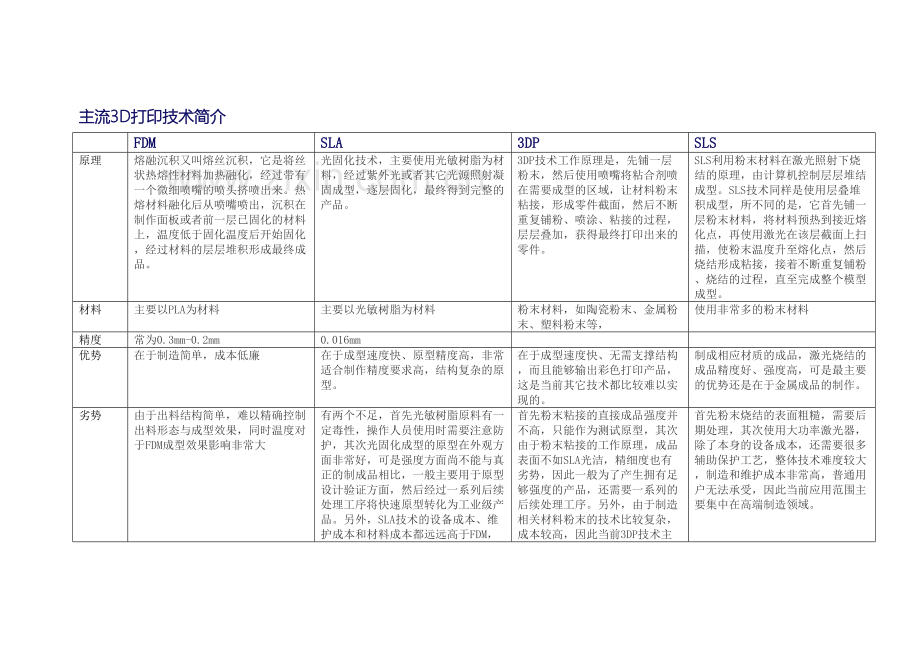

主流3D打印技术简介

FDM
SLA
3DP
SLS
原理
熔融沉积又叫熔丝沉积，它是将丝状热熔性材料加热融化，经过带有一个微细喷嘴的喷头挤喷出来。热熔材料融化后从喷嘴喷出，沉积在制作面板或者前一层已固化的材料上，温度低于固化温度后开始固化，经过材料的层层堆积形成最终成品。
光固化技术，主要使用光敏树脂为材料，经过紫外光或者其它光源照射凝固成型，逐层固化，最终得到完整的产品。
3DP技术工作原理是，先铺一层粉末，然后使用喷嘴将粘合剂喷在需要成型的区域，让材料粉末粘接，形成零件截面，然后不断重复铺粉、喷涂、粘接的过程，层层叠加，获得最终打印出来的零件。
SLS利用粉末材料在激光照射下烧结的原理，由计算机控制层层堆结成型。SLS技术同样是使用层叠堆积成型，所不同的是，它首先铺一层粉末材料，将材料预热到接近熔化点，再使用激光在该层截面上扫描，使粉末温度升至熔化点，然后烧结形成粘接，接着不断重复铺粉、烧结的过程，直至完成整个模型成型。
材料
主要以PLA为材料
主要以光敏树脂为材料
粉末材料，如陶瓷粉末、金属粉末、塑料粉末等，
使用非常多的粉末材料
精度
常为0.3mm-0.2mm
0.016mm

优势
在于制造简单，成本低廉
在于成型速度快、原型精度高，非常适合制作精度要求高，结构复杂的原型。
在于成型速度快、无需支撑结构，而且能够输出彩色打印产品，这是当前其它技术都比较难以实现的。
制成相应材质的成品，激光烧结的成品精度好、强度高，可是最主要的优势还是在于金属成品的制作。
劣势
由于出料结构简单，难以精确控制出料形态与成型效果，同时温度对于FDM成型效果影响非常大
有两个不足，首先光敏树脂原料有一定毒性，操作人员使用时需要注意防护，其次光固化成型的原型在外观方面非常好，可是强度方面尚不能与真正的制成品相比，一般主要用于原型设计验证方面，然后经过一系列后续处理工序将快速原型转化为工业级产品。另外，SLA技术的设备成本、维护成本和材料成本都远远高于FDM，主要应用于专业领域。
首先粉末粘接的直接成品强度并不高，只能作为测试原型，其次由于粉末粘接的工作原理，成品表面不如SLA光洁，精细度也有劣势，因此一般为了产生拥有足够强度的产品，还需要一系列的后续处理工序。另外，由于制造相关材料粉末的技术比较复杂，成本较高，因此当前3DP技术主要应用在专业领域。
首先粉末烧结的表面粗糙，需要后期处理，其次使用大功率激光器，除了本身的设备成本，还需要很多辅助保护工艺，整体技术难度较大，制造和维护成本非常高，普通用户无法承受，因此当前应用范围主要集中在高端制造领域。
品牌
以Stratasys公司产品为代表
最著名的是objet
DP技术的典型设备，是3DS旗下zcorp的zprinter系列
SLS家族最知名的是德国EOS的M系列

国内代理商：
武汉拓迪科技（武汉）
北京太尔时代up!系列
闪铸科技（浙江）
磐纹科技（上海）
Come3D（浙江）
 Are3D.com（福建）
当前较为成熟的几家公司：
3Dsystem（美国）、objet（以色列）、Z-crop（美国）、EOS(德国）、Strasys（美国）（objet与Strasys已经合并）

北京殷华（中国）
3D打印机热销排行榜网址：

桌面级机型（京东有售）

成型原理
定位精度
打印精度
打印尺寸
报价
质量与尺寸
特点
1
MakerBot Replicater
烧熔纤维

XY: 11微米
Z: 2.5微米
高精度：100微米
[25.2x19.9x15.0厘米]

3.75万
16kg
52.8x44.1x41.0厘米
内置摄像头，可用U盘
2
MakerBot Replicater2
烧熔纤维
XY: 11微米
Z: 2.5微米
高精度：100微米
[28.5x15.3x15.5厘米]

2.35万
11.5kg
49x42x38厘米
3D打印分享社区

3
MakerBot ReplicaterZ18
烧熔纤维
XY: 11微米
Z: 2.5微米
高精度：100微米
[30.5x30.5x45.7厘米]

7.2万
不详
成型尺寸大内置摄像头加热打印仓 U盘打印

4
Cube 3D打印机
FDM
成形材料：ABS/PLA
不详
200微米
1卷材料盒可打印13到14个中型作品

1.3万
4.3kg
410x380x480mm

5
MakerBot Replicater2x
烧熔纤维
XY: 11微米
Z: 2.5微米
高精度：100微米
[24.6x15.2x15.5厘米]

3.6万
12.6kg
49x42x53.1厘米
双喷头，两种材料打印

6
Cube x 3D打印机
FDM
成形材料：ABS/PLA
X轴和Y轴：模型尺寸较大时误差为±1%，模型尺寸较小时±0.2毫米，以较高着为准，Z轴为±0.05毫米
打印厚度0.1mm，0.25mm，0.5mm
1卷材料盒可打印15个中型作品

2.5万
36kg
515x515x598mm
用来做小的需要装配的东西的话精度不够，可是如果用做比较复杂的造型（比如说玩具公仔）或者3d肖像打印的话还是不错的
7
SUMPOD
Mega
PLA
不详
 不详

600x600x600mm

2539美元
860x860x860mm
不详
8
立体易 FDM35-1515
FDM
成形材料：ABS/PLA
X轴Y轴Z轴+/-0.1mm
打印速度：最大80mm/s
不详

3.3万
25kg
490x420x820mm
能打印高精度1.5全身像的3D打印机
9
立体易 SCAN-1X
不详
0.6mm@500mm:0.9mm@1200mm:2mm
不详
不详

10万
83kg
405x405x2100mm
不详
10
立体易 FDM20-2525
FDM
成形材料：ABS/PLA
X轴Y轴Z轴+/-0.1mm
打印速度：最大80mm/s

250x250x200mm

2.98万
25kg
590x522x710mm

低廉的使用成本，优秀的售后技术支持
11
WINBO 3D打印机-酷派系列（双头）
FDM
成形材料：ABS/PLA
XY轴0.01mm
Z轴0.002mm

打印精度0.1-0.2mm
打印厚度0.1-0.5mm

不详

9999
12kg
480x325x505mm
价格不高、打印的效果比进口机效果更好
12
3D Systems CubePro

FDM
成形材料：ABS/PLA
不详
不详

275 x 265 x 240 mm

不详
不详
3喷头，23种颜色耗材，无线连接，彩色触摸屏

13
THE FUTURE IS 3-D
Glacier Steel
不详
不详
不详
16 x 16 x 21英寸

3650美元
不详
不详
14
BotObjects ProDesk3D

5种颜色C/M/Y/B/W PLA，PVA支撑材料

不详
25/100/200微米
27.5x27.5x30厘米

不详
不详
双喷头，平台自动校准和加热，高精度，多彩色成型
15
西锐Mentor225
FDM
成形材料：ABS/PLA
不详
0.1mm
225mm*150mm*150mm

1.3万
15kg
470×320×375mm
材料19种颜色
16
Ultimaker 2
FDM
成形材料：ABS/PLA
XY: 12.5微米
Z: 5微米

20微米
23x22.5x20.5厘米

2615美金

不详
可使用通用耗材，高精度
17
WINBO 3D打印机-经典系列 酷黑（单头）
FDM
成形材料：ABS/PLA
XY轴0.01mm
Z轴0.002mm

打印精度0.1-0.2mm
打印厚度0.1-0.5mm

不详

8999
10kg
480x325x520mm
具有打印尺寸大，稳定性好，密闭等优点
18
立体易FDM-i2S
FDM
成形材料：ABS/PLA
不详

成型精度：±0.1mm/100mm

250 x 150 x 140mm

1.68万
18kg
475x370x380mm

19
西锐Smart225PW单喷头
FDM
打印材料PLA/PVA
不详
0.05mm

225mm*150mm*150mm

1.2万
15kg
558×515×515mm
材料19种颜色
20
立体易FDM-i1S
FDM
成形材料：ABS/PLA
不详
±0.1mm/100mm
150 x 150 x 140mm

1.08万
16.7kg
375x370x380mm

21
WINBO 3D打印机-经典系列 酷黑（双头）
FDM
打印材料ABS/PLA/PVA等
XY轴0.01mm
Z轴0.002mm

打印精度0.1-0.2mm
打印厚度0.1-0.5mm

不详

9499
10kg
480x325x520mm
具有打印尺寸大，稳定性好，密闭等优点
22
WINBO 3D打印机-经典系列 乳白（单头）
FDM
打印材料ABS/PLA/PVA等
XY轴0.01mm
Z轴0.002mm

打印精度0.1-0.2mm
打印厚度0.1-0.5mm

不详

8999
10kg
480x325x520mm
具有打印尺寸大，稳定性好，密闭等优点

专业级机型
品牌参数
公司名称
系列名称
型号
成型尺寸
成型原理
模型材料
精确度
未装箱质量与尺寸
价格
特点

1武汉拓迪科技（武汉
Projet系列
ProJet™7000
380 x 380 x 250mm

比SLA更高精度、高质量
多种VisiJet&reg材料系列，类似ＡＢＳ
部件尺寸的每一英寸为0.025-0.05mm
272kg

984x854x1829mm
面议

2

ProJet™ 500０

550 x 393 x 300mm

VisiJet® MX：高强度材料（高性能复合材料）
部件尺寸的每一英寸为0.025-0.05 mm
538 kg

1531 x 908 x 1450mm
面议

3

ProJet 5500X

533 x 381 x 300 mm

MultiJetPrinting(MJP)
VisiJetCF-BK等三种材料
不详
934 kg

1700 x 900 x 1650 mm
面议

4

 ProJet 4500
20.3x25.4x20.3厘米

VisiJet C4 Spectrum塑料
100微米
不详
不详
连续渐变色彩3D成型，近潘通色卡，移动设备监控

5
Objet系列
objet Eden500V

490 x 390 x 200 毫米

不详
Rubber-like amber (TangoPlus FLX930) 透明类像胶材料等
0.1 mm 典型值
410kg

1320×990×1200mm
面议

6

objet Connex1000

1000 x 800 x500 毫米

Rubber-like amber (TangoPlus FLX930) 透明类像胶材料等
0.1-0.3 mm 典型值
1950 kg

2800x 1800 x 1800 毫米
面议

7

objet 260v

255x 252 x 200 毫米

Transparent material (RGD720)透明材料等
0.1-0.2 mm 典型值
 280 kg

870 x 735 x1200 毫米
面议

8
EOS系列

EOS M280
250×250×325mm

粉末烧结成型技术
各种金属材料如模具钢、钛合金、铝合金
不详
1250kg

2200 mm x 1070 mm x 2290mm
面议

9北京殷华
北京太尔
A450
350*380*450mm

熔融挤压快速成形技术
ABS
0.01mm
65ｋｇ

1490*910*1800mm
面议

10闪铸科技（浙江）

梦想家Dreamer
230×150×150mm

不详
ABS
0.1-0.5 mm
485×400×335mm
２０万

11磐纹科技（上海
F3系列
F3CL
240×2150×215mm

熔融沉积成型（FDM）
ABS
ＰＬＡ
0.05 mm
30kg

415mm x 400 mm x 525mm
面议

12

F321
260×200×200mm

熔融沉积成型（FDM）
ABS
ＰＬＡ
0.05 mm
26kg

400mm x 460 mm x 360mm
面议

13上海联泰

SLA快速成型机-RS4500
不详

SLA
不详

450*450*400厘米
面议
高稳定性固体激光器：稳定性可靠，功率高，成型速度快

14不详

Stratasys OBJET500 Connex3
50x40x20厘米

不详
橡胶柔性材料Tango、ABS、树脂Vero

打印精度：16微米

不详
5500万日元

多材料多色彩3D成型，色板调色

15不详

Voxeljet VX4000
400x200x100厘米

不详
工程塑料、砂岩

120/300微米可设置
不详
不详
超大成型尺寸，7x24连续工作
