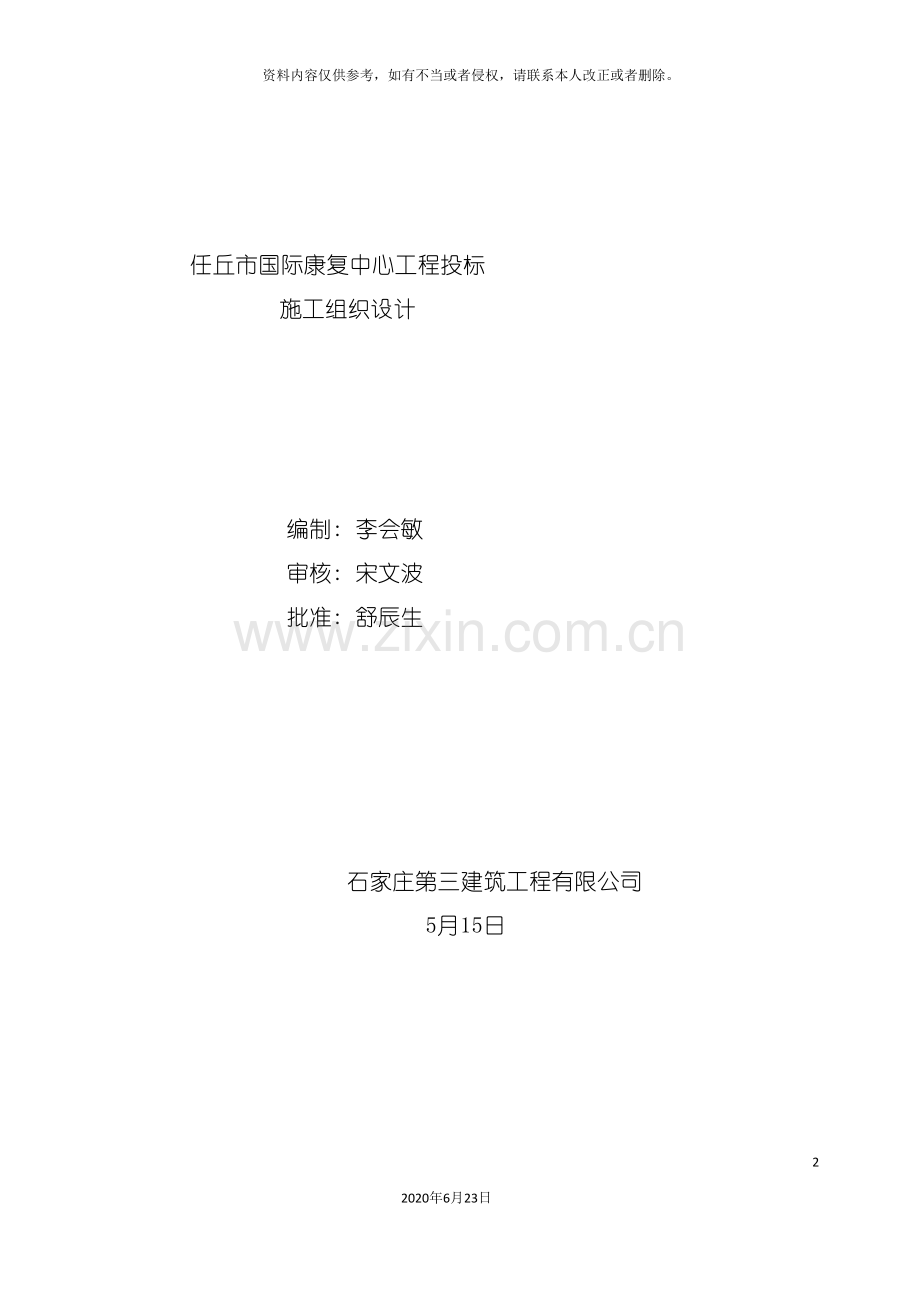

任丘市国际康复中心工程投标
施工组织设计

编制: 李会敏
审核: 宋文波
批准: 舒辰生

石家庄第三建筑工程有限公司
5月15日

目 录
第一章、 编制依据………………………………………………………6
第二章、 工程概况………………………………………………………6
第三章、 施工部署及施工总平面布置…………………………………7
一、 项目部施工组织管理机构……………………….…………………7
1、 项目管理机构设置…………………………….……………………..7
2、 管理方法…………………………………………….………………..7
二、 施工部署原则……………………………………….……………8
1、 施工力量布置……………………………………….………………..8
2、 工程管理目标………………………………………….……………..8
3、 施工顺序……………………………………………….……………..8
4、 施工区段及流水段划分……………………………….……………..9
5、 机械设备、 周转工具的选择……………..………………………....9
三、 施工现场总平面布置………………………………….…………...10
第四章、 施工准备…………………………………….…………….…10
一、 技术准备……………………………………………………………10
二、 现场准备……………………………………………………………10
三、 工程拟投入的主要施工机械设备及进场计划……………….13
四、 劳动力安排计划…………………………………………………...13
第五章、 主要分项工程施工方案及技术措施…………………………13
一、 测量放线……………………………………………………………13
二、 土方工程……………………………………………………………15
三、 筏板式钢筋砼基础…………………………………………………19
四、 钢筋工程……………………………………………………………19
五、 模板工程……………………………………………………………21
六、 混凝土工程…………………………………………………………23
七、 砌体工程……………………………………………………………27
八、 抹灰工程……………………………………………………………28
九、 门窗工程…………………………………………………………31
十、 地面工程…………………………………………………………32
十一、 屋面工程…………………………………………………………37
十二、 水、 暖、 电工程…………………………………………………39
十三、 垂直运输…………………………………………………………51
十四、 脚手架工程………………………………………………………52
十五、 安全防护…………………………………………………………52
第六章、 质量目标、 质量保证体系及措施……………………………52
一、 质量目标……………………………………………………….……52
二、 质量标准……………………………………………………….……52
三、 质量保证体系………………………………………………….……53
四、 质量预控…………………………………………………….………54
五、 组织管理措施………………………………………………………54
六、 质量保证措施………………………………………………………55
七、 成品保护措施………………………………………………………56
八、 质量通病的防治措施………………………………………………57
第七章、 施工工期、 施工进度计划及工期保证措施…………………61
一、 施工工期……………………………………………………………61
二、 施工进度计划………………………………………………………61
三、 工期保证措施………………………………………………………61
第八章、 安全生产目标及保证措施……………………………………63
一、 安全管理目标………………………………………………………63
二、 安全保证措施………………………………………………………63
第九章、 文明施工目标及措施…………………………………………66
一、 文明施工目标……………………………………………………….66
二、 文明施工依据标准………………………………………………….66
三、 文明施工措施……………………………………………………….66
第十章、 减少扰民噪音、 降低环境污染的目标及措施……………….67
一、 目标………………………………………………………………….68
二、 依据标准…………………………………………………………….68
三、 减少扰民噪音、 降低环境污染的措施…………………………….68
第十一章、 冬雨季施工……………………………………….…………69
一、 雨季施工…………………………………………….………………69
二、 冬季施工…………………………………………….………………69
第十二章、 地下管线及其它地上地下设施的保护……....……. …….74

附图: 施工现场总平面布置图
附图: 施工进度计划网络图
附表: 拟投入的主要施工机械设备表7.1
劳动力安排计划表7.2
临时用地表7.3

第一章、 编制依据

一、 任丘市国际康复中心工程施工招标文件及答疑。
二、 华成国际建筑工程有限公司设计的任丘市国际康复中心工程项目设计图纸及有关资料。
三、 河北省及任丘市关于文明施工及安全生产的有关文件及法规。
四、 现行施工及验收规范、 规程、 施工标准。
五、 建筑施工安全检查标准。
六、 建筑安装工程质量检验评定统一标准。
七、 本企业施工工法、 管理手册。

第二章、 工程概况

本工程位于任丘中华路、 泰山道交叉口西北角, 场地东临泰山道、 南临中华路、 北为新世纪小区、 西为谢刘场村耕地。该工程为地下一层, 地上十六层( 局部三层) , 总建筑面积36708.58m2, 占地面积2772.98 m2。建筑高度61.45米。建筑类别为一类高层建筑, 建筑结构为现浇砼框架剪力墙结构, 建筑结构安全等级为二级。建筑设计耐久年限1 , 抗震设防裂度为七度。墙体地下地下部分外墙为现浇防水混凝土墙, 抗渗等级s6, 地上部分及地下部分内墙为陶粒混凝土空心砌块, 砌筑砂浆M5.0水泥砂浆。外窗采用单框中空双玻塑钢窗, 外装修裙楼采用干挂花岗岩板材, 其余采用高级仿金属外墙涂料, 部分玻璃幕墙。该工程屋面防水采用3+3 改性沥青卷材防水, 胎基为聚酯无纺布, 卷材表面覆盖红色细碎石保护层, 卫生间、 浴室、 污洗间楼地面防水采用JS复合防水涂料, 地下防水等级一级, 采用三道防水: 钢筋混凝土自防水, 3+2SBS卷材防水, 胎基为聚酯无纺布。本工程塔楼基础形式为桩筏基础, 裙楼部分采用柱下独立基础。结构材料强度等级: 灌注桩C30混凝土、 承台梁、 板、 C40混凝土。四层以下框架柱、 剪力墙用C45混凝土, 四至九层用C40混凝土, 十层以上C35混凝土; 梁、 板、 楼梯及技术层以下采用C35混凝土, 四层以上C30混凝土, 其它部分: 基础垫层用C15混凝土, 构造柱、 过梁、 圈梁C20混凝土。

第三章、 施工部署及施工总平面布置
一、 项目部施工组织管理机构
1、 组织机构设置
本工程工程量大, 工期要求紧, 我公司如能中标, 将组建素质高、 经验丰富、 精明强干的项目经理部。在项目经理部及其领导下对工程的施工质量、 工期、 安全生产、 文明施工全面负责。在施工中以一流的管理水平、 一流的工程质量、 一流的施工速度, 为业主交付一项满意的工程。
( 1) 、 项目管理机构配备情况( 见附表) 。
( 2) 、 项目经理简历表( 见附表) 。
( 3) 、 项目技术负责人简历表( 见附表) 。
2、 管理方法
( 1) 、 组建项目经理部, 建立职能部门, 规范职责。实行项目经理负责制, 组织精干高效的项目管理班子及保证体系。
( 2) 、 优化劳动组合, 明确各自的责、 权、 利, 建立严格的经济责任制度。
( 3) 、 建立生产要素市场, 工程所需的材料、 机械等按合同严格执行。
( 4) 、 优化施工方案, 采用先进的施工技术和方法, 保证合同工期目标的实现。
( 5) 、 科学组织施工, 建立完整的质量保证体系, 安全管理体系。
( 6) 、 建立与业主、 监理相协调的工作程序, 协调工作。保证顺利施工。
( 7) 、 进行项目工程质量控制设计, 将质量目标和要求按分部分项工程层层分解, 落实到各个管理岗位和操作岗位。
二、 施工部署原则
本工程工程量大工期紧张, 为了保证质量, 如期完成施工任务, 应考虑各方面的影响因素, 充分酝酿任务、 人力、 资源、 时间的总体布局。
1、 施工力量布置: 主体施工阶段设土建综合施工队, 随工程进展在主体施工后期和装修阶段, 穿插进入水暖、 电气、 空调等专业安装、 装修施工队伍。
2、 工程管理目标
质量目标: 国家验评标准合格等级。
工期目标: 开工日期 6月1日, 竣工日期 8月24日, 日历工期450天。
安全目标: 确保无重大工伤事故, 杜绝死亡事故; 轻伤负伤频率控制在3‰以内。
文明施工目标: 沧州市级文明工地。
3、 施工顺序:
依据工程特点, 考虑到工期要求较紧, 我公司将组织战斗力强、 善于打硬仗的作业队承担该项任务, 在施工中实行分段流水, 同时充分发挥集团公司的优势, 在人力资源、 资金支持、 技术储备、 机械设备、 周转工具等方面全力支持。合理安排工序, 精心组织施工。
基础工程:
定位放线→土方开挖→钎探验槽→砼垫层→筏板钢筋、 模板→基础砼→基础回填土→测量放线→地下室柱、 墙钢筋绑扎→地下室柱、 墙模板和砼→地下室梁顶板施工→地下室内隔墙砌筑→回填土。
主体工程:
楼面放线、 标高引测→焊接模板限位, 搭满堂脚手架, 竖向钢筋连接→竖向钢筋绑扎, 穿插水电予埋→竖向支模→竖向砼→横向模板→横向钢筋绑扎, 穿插水电予埋→横向砼→上层施工。
围护墙砌筑: 墙身放线→凿预留拉结钢筋→立皮数杆→墙体砌筑→构造柱、 圈、 过梁浇筑→圈、 过梁上部墙身砌筑。
4、 施工区段及流水段划分:
本工程施工主要分为基础、 主体和装饰装修三个阶段, 给排水、 暖通、 电气安装工程与土建工程穿插进行。
施工流水段划分:
水平方向: 以后浇带为界分为两个施工流水段。
竖直方向: 按层次每层分为柱墙、 梁板楼梯两个施工段。
安装工程:
根据土建专业施工计划, 配合进行安装专业的预埋套管和预留洞口、 箱盒等工作。总体安装自上而下划分为两个施工段同时施工, 安装测试连续施工, 从而节约时间缩短工期, 为其它工种提供施工条件, 土建粗装修完毕后, 进行卫生洁具、 灯具、 开关插座面板的安装。
5、 机械设备、 周转工具的选择
( 1) 、 机械设备:
主体结构升高阶段: 现场设TQ--80塔吊一台负责材料水平和垂直运输。设HZS25现场搅拌站一座, 负责混凝土搅拌, 设HBT--60砼输送泵一台、 配合布料机两台负责砼的运输。
装修阶段: 设两台SCD200/200双笼电梯用于装饰材料运输。
钢筋采用现场加工, 设钢筋加工机械二套, 木工加工机械二套。
( 2) 、 周转工具:
墙柱模板采用定型大钢模板, 梁顶板采用竹胶模板。
脚手架搭设采用钢管脚手架, 扣件连接。
6、 钢筋连接: 基础底板钢筋、 框架柱主筋、 砼墙暗柱及直径≥Ф22的钢筋采用机械连接。
三、 施工现场总平面布置详见施工现场总平面布置图。
第四章、 施工准备
一、 技术准备
1、 开工前项目经理联系建设单位、 监理单位组织图纸会审, 项目技术负责人及各专业技术人员参加, 并认真学习内容。
2、 预算员编制施工预算, 提出加工定货单及工料分析, 项目经理根据材料、 构件需用计划组织进场。
3、 开工前, 各主要分项工程根据工序及规范要求, 对作业队认真进行技术交底, 指导施工。
二、 现场准备:
1、 开工前, 组织调集各类管理人员及相应机械设备、 材料陆续进场, 做好施工前的各项准备工作。
2、 组织施工力量, 做好施工作业队的考察选择。
3、 现场配电室设置见施工现场总平面布置图。
4、 现场排水:
( 1) 、 凡基槽、 基坑挖出的土, 运至甲方指定位置。
( 2) 、 沿场区道路内侧, 挖300×400mm( 宽×深) 的排水沟, 在与道路相交处, 埋设ф150水泥瓦管。沿排水方向每30m设1.5m×1.5m×2m( 长×宽×深) 集水坑一个, 雨量较大时用水泵将集水坑内水排至市政排水管网。
( 3) 、 现场砂浆搅拌场地排水量较大, 为防止水泥浆水堵塞, 在搅拌站旁砌一个1.0×1.0×1.0m的污水井。
5、 现场大门的布置: 大门入口设置见平面布置图。
6、 现场临建设置: 施工现场设办公室、 职工宿舍, 食堂、 会议室等临建设施。
施工现场办公区、 生活区和施工区分开, 确保安全。
7、 材料、 构件、 设备、 周转工具堆放:
( 1) 、 材料堆放: 现场设钢筋加工堆放、 周转工具堆放、 木工加工、 材料库场地。
设置砂浆搅拌站, 砂、 水泥等材料的现场布置靠近砂浆搅拌机棚。
( 2) 、 周转工具、 砌体等集中堆放。
( 3) 、 材料堆放地点事先用压路机碾压2-3遍, 不得堆放在自然松土上, 防止土层雨后下沉。
8、 现场道路:
根据设计总平面确定的道路网, 尽量做到临时性道路与永久性道路相结合考虑。施工现场临时道路修筑必须符合文明施工要求。施工前, 应用压路机将路基碾压密实, 填土至永久性路基标高。道路采用素土夯实→150厚C20砼, 以防雨天道路泥泞。
9、 临时围墙: 施工现场砌临时围墙进行围场作业,实行封闭化管理, 围墙高度2.5m, 墙面刷白后做宣传标语。
10、 施工用水:
根据施工现场情况, 临时用水从甲方制定位置接出。
供水管路采用埋地式, 具体做法为深90cm、 宽30cm, 沟底铺10cm厚细砂, 再用土填平夯实, 在建筑物四周每隔30米设消防栓一个。
本工程现场用水包括施工用水、 生活用水和消防用水三部分。
为便于施工, 分路布置管线, 用水量以通往消防用水、 砂浆搅拌站的为主, 配ф100mm钢管。在搅拌站、 钢筋棚、 木工棚处分别设立三通水龙头, 在木工棚处设立消防水龙头, 其它管路配ф50mm铁管。
为保证楼层升高后和停水时的施工用水, 现场设临时蓄水池和加压泵。
临水线路见施工现场总平面布置图。
11、 施工用电:
( 1) 、 根据施工现场用电设备布置情况, 场内临时供电线路采用电缆直埋方式敷设, 具体做法为深90cm, 宽30cm, 沟底部铺设10cm厚细砂, 上部盖砖, 再用土填平、 夯实, 线路跨越马路及进配电箱时穿钢管保护
( 2) 、 施工现场配电室要求长6m以上, 宽4.5m以上, 室内配电盘处设明显标志( 专业性) , 配电室外侧设重复接地一组, 重复接地装置接地电阻不大于4Ω。
( 3) 、 根据工程施工及机械用电量的大小, 设计采用两条主线路分别供电, 在中间和末端做重复接地。同时为防止突然断电时保证砼浇筑的连续进行, 现场配备一台120KW的发电机。
用电量计算:
由于现场塔吊、 砼输送泵、 电焊机、 以及照明用镝灯的用电量较大, 以其作为计算依据:
ΣP1: 电机总量109KW K1=0.6
ΣP2: 电焊机容量50KVA K2=0.6
ΣP3: 现场照明20KW K3=0.8
cosΦ=0.75
供电设备总容量
ΣP=1.05×( 0.6×109/0.75+0.6×50+0.8×20)
=139.86KVA
选择导线, 采用三相五线制供电系统
I=0.75×129.4×1000/(31/2×380×0.75)=213A
确定采用截面为120mm2的BV型铜芯聚氯乙烯线。
三、 工程拟投入的主要施工机械设备及进场计划( 见附表) 。
四、 劳动力安排计划( 见附表) 。
第五章、 主要分项工程施工方案及技术措施
一、 测量放线
本工程施工测量采用DJ2经纬仪和S3水准仪, 高程引测使用钢卷尺测量。
要求进入施工现场使用的所有计量仪器必须进行计量检定, 有计量单位提供的在检定周期内的检定证明。
1、 平面轴线控制网的测定
根据建设单位提供的总平面布置图及规划局提供的建筑红线位置, 采用J2经纬仪和钢卷尺利用直角坐标法进行平面轴线控制网施测, 并进行复核控制网点的角度和长度, 确认无误后用红油漆标识在周围固定桩或建筑物上。保护好控制点, 即可进行细部放样。在施工过程中, 要经常复核轴线控制桩, 以防施工中人为破坏, 影响测量精度, 并根据施工需要加密控制点。
2、 高程控制网的测定
根据建设单位提供的水准点及现场条件用S3水准仪测量施工现场标高, 复测合格后将高程引测到周围围墙上( 用红油漆标识) , 建立高程控制网, 引测时采用闭合水准路线, 闭合差小于±12 √L mm, 经过平均差计算后得出高程值。
平面控制网和高程控制网测定后, 教育现场施工人员要保护好控制桩, 并定期复测、 补点, 以满足施工测量的精度和施工进度的需要。
施工顺序: 规划局确定施工红线→定位放线、 设立定位桩→放基槽开挖线→标高测量、 设立定位点→土放开挖→垫层上基础放线→地下室放线→主体各楼层放线。
3、 标高引测
根据施测好的高程控制网, 利用50m钢卷尺进行高程传递。
±0.000以下采用悬吊钢尺法进行, 并将高程引测到边坡上, 作为地下结构标高控制的起始点。
±0.000以上每次引测均从首层开始, 用钢尺沿结构外墙、 边柱等向上垂直测量, 每一施工段要至少引测三点以上。高程引测到施工楼层后, 用水准仪校测由下面传递上来的各水平线, 同时施放该层的50cm线, 每层的标高误差必须符合施工规范规定。
4、 轴线引测
由于现场条件限制, 建筑物较高等原因, 由室外控制桩向上引测比较困难, 故本工程轴线引测采用内外控相结合的方法进行。
在地下室、 首层等可通视的条件下, 将平面轴线控制网由室外引至室内, 在首层楼板上预埋200×200×6mm的钢板, 并保证顶面水平。将各控制点准确引测到钢板上, 做好明显标记, 妥善保护并做好原始记录。以上各层楼板均在此相应位置设300×300mm预留洞用于轴线引测。
内控法测量控制平面轴线, 其竖向轴线传递采用激光经纬仪投点, 钢尺校核后进行排尺放线。
实测时将控制点竖直传递到楼层, 用经纬仪进行角度闭合, 并用钢尺进行长度校核后, 即进行细部放线。
5、 沉降观测
沉降观测点根据协议由设计部门或甲方委托的专业机构进行。
沉降观测按设计或规范规定要求的数量和位置预埋, 结构施工阶段, 每施工两层观测一次, 土建封顶后, 每月观测一次, 每次观测后及时计算各沉降观测点的高程、 沉降量、 累计沉降量和平均沉降量, 做好沉降观测记录并及时报有关部门。
竣工前整理汇总出各点的沉降观测曲线并存档。
沉降观测必须按规定的时间进行, 不得漏检, 同时保证成果精度, 要求仪器、 人员和观测路线固定。
二、 土方工程
1、 土方开挖
( 1) 、 施工准备:
根据图纸用经纬仪、 50m钢尺放出基槽开挖线, 撒上白灰, 拐角处钉上木桩, 做为挖掘的依据。挖掘机进入现场所经过的道路以及运土车所经过的道路, 用人工铲平, 确保施工机械进出方便。
( 2) 、 基槽开挖:
本工程使用机械大开挖, 从上到下分层分段依次进行, 根据图纸、 现场情况确定采用放坡或护坡施工。
( 3) 、 机械设备选用:
挖掘机: ”住友”—300挖掘机。
运输车辆: T815自卸汽车。
( 4) 、 施工方法:
全部机械开挖至距基底标高30cm后人工清槽。
施工工艺过程:
配合抄平
边坡支护
土方运走
地基处理
平整场地→定位放线→放出挖土灰线→土方

开挖 验槽→结束施工

(5)、 机械挖出的土方, 随挖随装汽车, 土方运至甲方指定地点, 机械挖土时人工配合清理, 保证不超挖。
(6)、 为了保证土方开挖任务能够圆满按期完成, 留一条坡道, 宽度9m, 上铺15cm厚2-4石子拌合灰土碾压密实。
(7)、 收坡计划采用两台挖掘机一”甩”一”装”的方式收坡, 即当一个挖土机沿坡道逐渐后退至无法挖到槽底时, 另一部挖掘机座在能够挖到槽底的位置, 由下向上甩土, 供上边的挖掘机装车。
( 8)、 保证措施
科学严密的安排土方挖运程序。
机械挖土时予留30cm人工清槽, 防止超挖。
采取先进机械设备, 在夜间施工时减少噪音扰民。
遇有需爆破的障碍物, 备有破碎机可随时进行破碎, 保证施工的安全及进度。
出口便道附近铺设钢板, 以免损坏便道及地下管道。
施工人员上下基坑要走人行通道。
作业时现场安全管理人员负责现场施工人员及车辆的安全工作, 严禁现场人员进入挖掘机旋转半径内。
基坑的边坡, 在开挖过程和敞露期间为防止塌陷, 应加以保护。堆土、 放置材料以及移动设备时, 应与坡壁边缘保持一定距离, 以保证边坡和直立壁的稳定性。一般堆土或材料应距坡壁边缘800mm以外, 高度不宜超过1500mm。
( 9) 、 土方开挖完成后及时钎探验槽, 并进行下道工序施工。
( 10) 、 土方开挖应注意的问题:
挖掘中如发现文物或古墓应立即妥善保护, 并应报请当地有关部门来现场处理, 待处理妥善结束后才可继续施工。保护区应设标志, 并有专人管护现场。
挖掘发现地下管线, 应及时通知有关部门来处理。特别电缆不但影响使用, 还有触电的可能。
如发现有测量用的永久性标桩或地质、 地震部门设置的长期观测孔等, 亦应加以保护。如因施工必须毁坏时, 应事先取得原设置单位或保管单位的书面同意。
挖运土时, 车辆出入现场时要清洗轮胎, 防止泥土带入城市道路, 影响城市文明卫生。
土方开挖区的外围, 应做警戒标志, 防止路人坠落。
挖土机臂下回转半径内, 不得有人活动; 吊运土方的绳索、 滑轮、 钩子等要经常检查, 起吊时垂直臂下不得有人。
经常注意土坡有无裂缝, 如土粒连续下落、 松散, 应防止土方坍塌。并防止地面水浸蚀。
2、 土方回填
回填前应对填方基底进行清理, 并打钢筋标高桩分层回填。回填土方尽可能要用原来挖出的土方, 保证回填质量。
( 1) 、 素土回填:
回填土料的湿度适宜, 不能太干也不能太湿, 抓在手中紧握成团, 两指轻捏即碎为宜, 过干要洒水湿润, 过湿则要翻土晾干。
( 2) 、 灰土回填:
土方过筛, 最大粒径不得大于15mm, 熟石灰过筛, 其粒径不得大于5mm。熟石灰中不得夹有未熟化的生石灰块, 也不得含有过多的水分。
灰土应拌合均匀, 颜色一致。拌好后及时铺好夯实, 不得隔日打夯。过夜拌合的灰土不能再使用。
铺设厚度以200—250mm为宜, 打夯机夯实3—4遍, 保证压实达到设计要求。
( 3) 、 机械设备选择
土方回填土料运输采用翻斗车, 夯实采用蛙式打夯机。
( 4) 、 填土方法
土方回填采用人工回填。
( 5) 、 填方要求
填方应尽量采用同类土填筑, 并控制土的含水率在最优含水量范围内。
当采用不同的土填筑时, 应按土类有规则地分层铺填, 将透水性大的土层置于透水性较小的土层之下, 不得混杂使用, 以利水分排除和基土稳定, 并避免在填方内形成水囊和产生滑动现象。
填方应从最低处开始, 由下向上整个宽度水平分层铺填夯实。填土层下淤泥杂物应清除干净, 如为耕土或松土时, 应先夯实, 然后全面填筑。
分段填筑时, 每层接缝处应做成大于1:1:5的斜坡, 夯实重叠0.5—1.0m,应不小于1m。接缝部位不得在基础、 墙角等重要部位。
填土应由下而上分层铺填, 每层虚铺厚度不宜大于30cm。
( 6) 、 填方夯实的施工方法
用蛙式打夯机等小型机具夯实时, 一般填土厚度不宜大于25cm, 打夯之前对填土应初步平整, 打夯机依次夯打, 均匀分布, 不留间隙。
( 7) 、 土方回填应注意的问题
回填土要用环刀取样测定干密度, 回填土的压实系数或干容重必须符合设计要求和质量验收规定。
回填之前应将基槽或基坑内的水排干, 杂物( 如废塑料、 纸箱盒、 碎木头、 模板等) 清理干净。
房心土的回填, 应先把基层大致平整, 然后分层夯实。
三、 筏板式钢筋砼基础
定位放线:
基础垫层施工完后进行测量放线。放线时弹出梁的位置线。
施工放线时应注意: 在大面积垫层浇灌平整好后, 放线工作主要把墙柱的位置要准确放出。
放完线要复验无误后才能绑扎钢筋。
2、 钢筋绑扎:
梁钢筋根据弹好的梁位置线进行绑扎, 绑好后落下就位、 垫好垫块, 再按弹好的墨线绑扎板的钢筋。
板筋绑扎前在垫层上画出钢筋位置线。绑扎时注意钢筋应按图纸上的方向、 规格放准确, 并进行详细检查, 填写隐蔽验收记录。架空上下两层钢筋时要有相当数量的撑铁, 撑铁规格应不小于Φ20。
3、 模板: 梁模支设方法采用吊模。
4、 混凝土的浇筑:
从一端开始向另一端浇筑砼, 应连续浇筑不留施工缝。板厚超过50cm时, 能够分层浇灌, 交错推进。
四、 钢筋工程
1、 钢筋的检验
钢筋进场时材料员要检验钢材出厂合格证、 炉号和批量。钢筋进场后, 对钢筋进行复试, 复试合格后, 方可使用。
2、 钢筋的加工
按照图纸设计要求, 钢筋采用现场加工制作。
3、 钢筋的堆放
钢筋堆放在指定的场地内, 钢筋堆放要进行挂牌标识, 标识注明使用部位、 规格、 数量、 尺寸等内容, 钢筋标识牌要统一。
钢筋要分类堆放, 钢筋下面一定要垫木架空, 防止钢筋浸在水中生锈。生锈的钢筋一定要除锈后由现场监理工程师批准后方可使用。
4、 钢筋定位和间距控制
柱子在每层柱底和柱顶设4Φ12钢筋进行焊接定位。
5、 钢筋连接
框架梁、 柱主筋直径大于Φ16时, 采用闪光对焊连接, 接头位置错开35d, 且大于等于500mm, 同一截面内纵筋接头数量不大于50%。( 柱筋不多于4根者除外) Φ16以下钢筋采用搭接连接。
6、 钢筋的保护层控制
钢筋保护层要以设计为依据提前制作垫块, 并与钢筋绑牢, 垫块平面尺寸: 当保护层为20mm以下时, 为30×30mm, 在20mm以上时为50×50mm, 垫块间距1米左右。
7、 钢筋加工、 绑扎具体要求
( 1) 、 工艺流程: 熟悉图纸抽筋→核对小样→加工制作→对料→定位弹线→铺插钢筋→绑扎→加垫块撑扶→自检→隐蔽工程验收及质量评定。
( 2) 、 钢筋加工后, 要及时对料, 分类分型号码放。
( 3) 、 不能随意代换钢筋, 如需代换时, 应经设计人同意。
( 4) 、 钢筋绑扎前要在模板上画线, 以保证钢筋的位置准确。
( 5) 梁钢筋绑扎: 箍筋位置应在架立筋上画点, 箍筋接头要交错位置, 主次梁钢筋相交时, 次梁钢筋在上, 主梁钢筋在下。
( 6) 、 板筋绑扎: 在模板上画出钢筋位置线, 铺设钢筋要排列均匀, 弯钩朝上, 不得左右倾斜, 双层筋时, 上层钢筋弯钩向下, 而且在上下两排筋中设置支架, 间距1米, 单向板外围两周相交点均应绑扎, 其中间部分可每隔一根成梅花型绑扎, 双向板相交点均应绑扎, 盖铁上角十字花扣, 以防倾斜。
梁柱筋交叉重合时, 应做好处理, 避免梁筋的大范围缩颈。
五、 模板工程
1、 施工准备
为了使混凝土的外型尺寸、 外观质量都达到较高的要求, 我公司将充分发挥在模板工程上的优势, 利用最先进、 合理的模板体系和施工方法, 满足工程质量的要求。
模板的安装应分部位明确操作人员, 统一支设加固方法, 专人操作保持校正力度的一致。
模板应进行模板设计和支撑受力验算, 制定支设方案, 并做好监督和验收。
所有模板在每次拆除后应进行清理、 维护和保养, 使用前均匀涂刷隔离剂。
2、 模板安装
柱墙模板: 本工程柱采用定型钢模, 对拉螺栓固定。具有模板刚度大、 运输容易、 操作方便等特点。
单根进行垂直度、 平整度、 截面校正, 最后按轴线对柱子上口拉通线, 检验校正。
对柱模板定位采用根部和顶部加焊Ф12的钢筋, 长度为柱的宽度, 间距4根。
在梁柱接头处, 支模时柱头模板应往下裹1m右。并应按柱子的边线进行吊轴线。以保证梁柱接头处的砼不致于出现大小不一的现象。
梁板模板: 为了保证梁、 板底面的平整, 梁底模板采用部分新钢模或10mm厚的覆膜竹胶合板及50×100mm的木龙骨, 用碗扣式脚手架早拆支撑体系进行搭设, 所有现浇板则均全部采用竹胶板进行铺设。
支撑系统: 先搭设碗扣式脚手架, 脚手架上铺100×50方木, 方木必须用压刨进行压平, 上铺竹胶模板, 模板缝隙用胶带粘贴, 梁板支模脚手架严格按照方案搭设。
楼梯模板: 楼梯模板底模采用竹胶板, 侧模采用木模及扣件式钢管脚手架进行支设。
4、 模板的拆除: 模板拆除, 非承重侧模应以能保证混凝土表面及棱角不损害时, 方可拆除。承重模板要使混凝土强度的发展达到《混凝土结构工程施工及验收规范》所规定的拆模要求。模板拆除顺序与支模顺序相反。
5、 技术措施
( 1) 、 工艺流程: 清理杂物→弹线→清理模板→涂刷脱模剂→配模板→拼装模板→支模板→加固找正→检查验收。
( 2) 、 支梁模板时, 应根据墙上＋50cm线找出梁底标高, 接通线铺梁底模板待梁钢筋绑扎完后, 再立主梁帮拉线找直找正, 并加固牢固。
( 3) 、 支楼板模时要根据墙上＋50cm线找出楼板标高, 调整楞架方子, 铺模板, 模板表面平整, 有弯曲不平的应加以调整, 铺板后应抄平复核。
( 4) 、 各种予埋件、 予留孔洞要在模板上弹线, 以保证位置准确。
( 5) 、 梁柱节点处的模板要严密牢固, 要尽量使用阴角模或木模, 不能使用水泥纸袋破碎木头拼堵, 以保证节点处的几何尺寸和形状。
( 6) 、 模板表面平整, 隔离剂要涂刷均匀。
六、 混凝土工程
本工程砼采用商品砼。
1、 准备: 施工现场做好准备工作, 确保电机电器设备运转正常, 以保证砼浇筑顺利。
砼浇筑前, 提前通知搅拌站砼标号、 数量及浇筑部位, 并要求搅拌站及时通报砼配比、 原材料、 材质情况。
2、 商品砼的运输:
( 1) 、 混凝土在运输中应保持其匀质性, 作到不分层、 不离析、 不漏浆; 运到浇筑地点时, 应具有要求的坍落度, 当有离析现象时, 应进行二次搅拌方可入模。
( 2) 、 运送混凝土使用砼运输车, 车辆使用前须湿润, 运送过程中要清除容器内粘着的残渣。装料要适当, 避免过满溢出。
( 3) 、 混凝土运输应以最短的时间, 从搅拌地点运至浇筑地点, 混凝土从搅拌机中卸出到浇筑完毕的延续时间必须符合规范规定: 气温低于25度时不宜超过120分钟, 气温高于25度时不宜超过90分钟。
( 4) 、 采用泵送混凝土应保证混凝土泵连续工作, 输送管线宜直, 转变宜缓, 接头应严密; 如管道向下倾斜, 应防止混入空气, 产生阻塞; 泵送前应先用适量的与混凝土内成分相同的水泥浆或水泥砂浆润滑输送管内壁。
( 5) 、 泵送混凝土从卸料、 运输到泵送完毕时间不得超过1.5小时, 夏季还应缩短。用混凝土搅拌运输车的运输时间应在1小时以内, 泵送时间应控制在45分钟以内。
( 6) 、 运输混凝土时, 应注意避免混凝土产生离析。
3、 砼浇筑:
( 1) 、 浇筑准备工作
混凝土浇筑前应对模板和支架进行检查, 包括模板的形状、 尺寸和标高; 脚手架的稳定性; 模板缝隙、 孔洞封闭情况; 预埋件的位置、 数量和牢靠程度等。必须保证模板在混凝土浇筑过程中不产生位移或松动。
检查钢筋的种类、 规格、 数量、 弯折和接头位置、 搭接长度等。同时检查预埋管道和钢筋保护层厚度。检查结果填入隐检记录。
清理模板内的杂物, 竹胶模板应浇水润湿以防过多吸收水泥浆, 造成混凝土保护层的疏松。
准备好浇筑混凝土必须的道路、 脚手架等。
做好技术与安全交底工作。
( 2) 、 砼浇筑
浇筑混凝土时为避免产生离析现象, 混凝土从料斗向模内倾落的自由高度不应超过施工规范规定。下落高度超过上述限值时, 应采用溜槽或串筒, 防止混凝土产生离析现象。
混凝土一次浇灌厚度与混凝土种类、 捣实混凝土的方法有关。当构件截面高度超过振捣器作用深度时, 应分层浇灌和振捣, 以保证混凝土的密实度。分层浇筑时混凝土浇灌层的厚度应符合规定。但要保证各层之间连为一体, 应在下一浇灌层凝结前将上一层混凝土浇捣完毕。
浇筑砼应连续进行, 必须间歇时, 其间歇时间宜缩短。
砼在浇筑时, 应派人观察模板、 支架、 钢筋、 予埋件和予留孔洞的情况。发现有变形、 移位时, 立即停止, 修好后再继续浇筑。
墙、 柱的浇筑:
浇灌混凝土前, 墙、 柱底部应先填50—100mm厚与混凝土配比相同的水泥砂浆, 保证混凝土达到匀质的要求。
梁板的浇筑:
梁、 板混凝土应同时浇筑, 以利于梁板整体性。梁先浇筑至板下口, 剩余部分与板一同浇筑。
浇筑过程中板上堆积砼不能超过500mm, 应随布料随振捣, 遇特殊天气要及时覆盖塑料薄膜。
为防止表面裂缝, 应在砼表面收干后, 用木抹子将砼表面搓平压实, 至少三遍, 最后一遍收抹时间掌握在终凝前完成。
楼梯段的浇捣: 楼梯的浇捣也要先清理、 湿润、 找补垫块等。主要浇捣时应注意的是:
从下层往上层浇灌。随踏步的上升一步一步的浇捣密实。
防止把支撑踏步的挡板的小木条碰掉, 要保证挡板不沉入混凝土中。
在踏步中振捣要适度, 不要将挡板振胀或振弯, 造成拆模后踏步侧面不垂直, 平面成弧形的情况出现。
由于楼梯要向上升起, 因此要浇上几个踏步, 并留置与上面连接的施工缝。一般留在向上层的第二或第三步平面的地方。当再施工往上踏步混凝土时, 一定要把施工缝处清理干净, 浇水湿润, 加浆结合, 防止夹渣夹屑。在拆模之后要看不出有接缝, 而表面应光洁顺畅。
4、 混凝土试块的制作:
混凝土结构施工中, 应根据不同部位, 在拌制该结构件混凝土时, 抽样做强度试块。
每层柱子的混凝土做1—2组试块; 梁板每台班至少做一组, 每层楼做2--4组, 根据工程量大小、 施工段划分而定。如要做同条件试块的, 相应增加1--2组。
试块制作时, 应选择与施工配合比相同, 坍落度符合的拌制出的混凝土。抽取出的混凝土, 分两层装入钢模中, 每层用Φ16的捣棒按螺旋方向从边缘向中心均匀地插25次。捣第一层时, 捣棒应插至模底; 捣第二层时, 捣棒应插至下层2—3cm。面层捣完后, 用抹刀沿钢模壁插捣数下, 以消除混凝土与模壁接触处的气泡
