工程施工总承包消防方案.doc

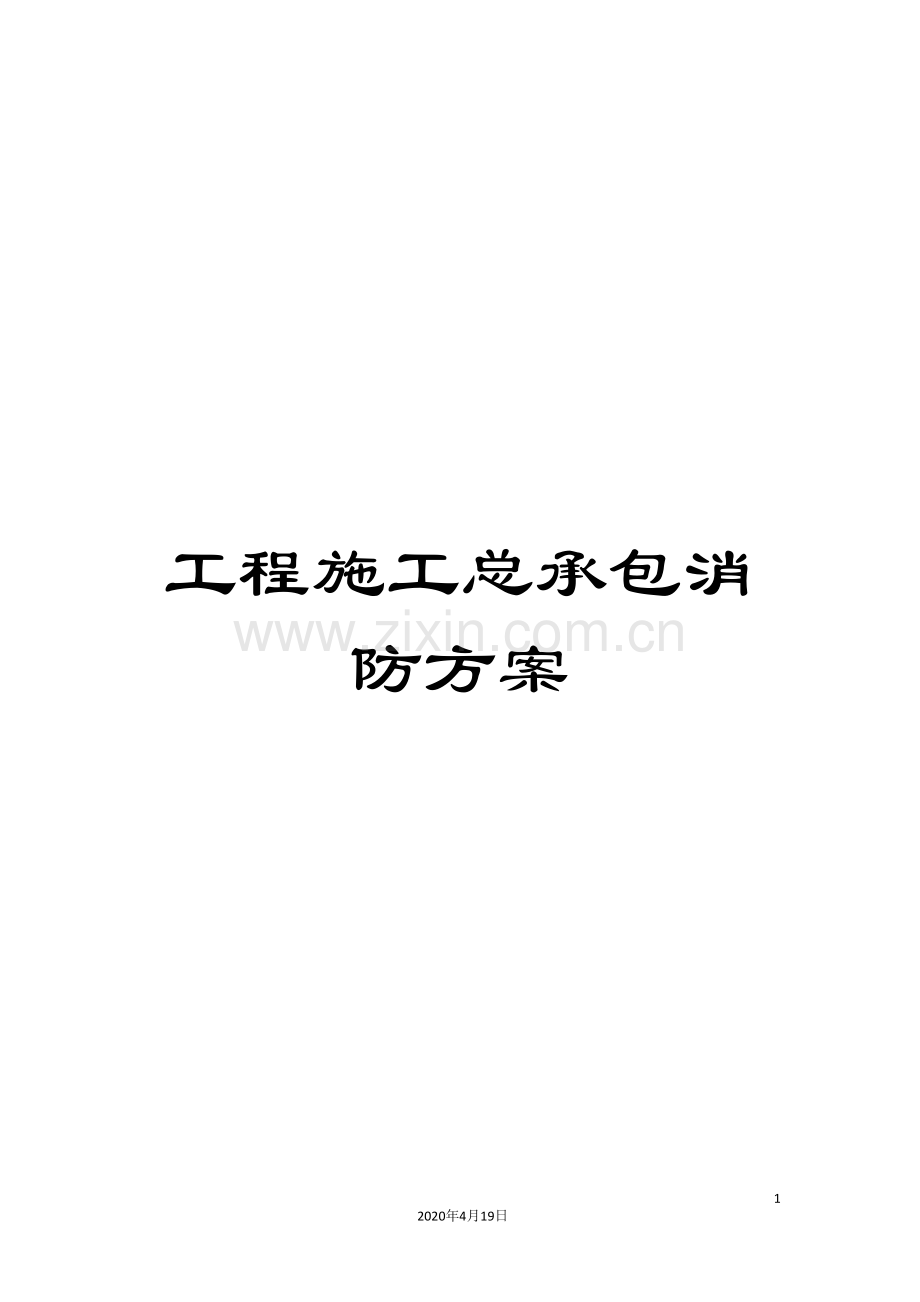

工程施工总承包消防方案

70
2020年4月19日
文档仅供参考

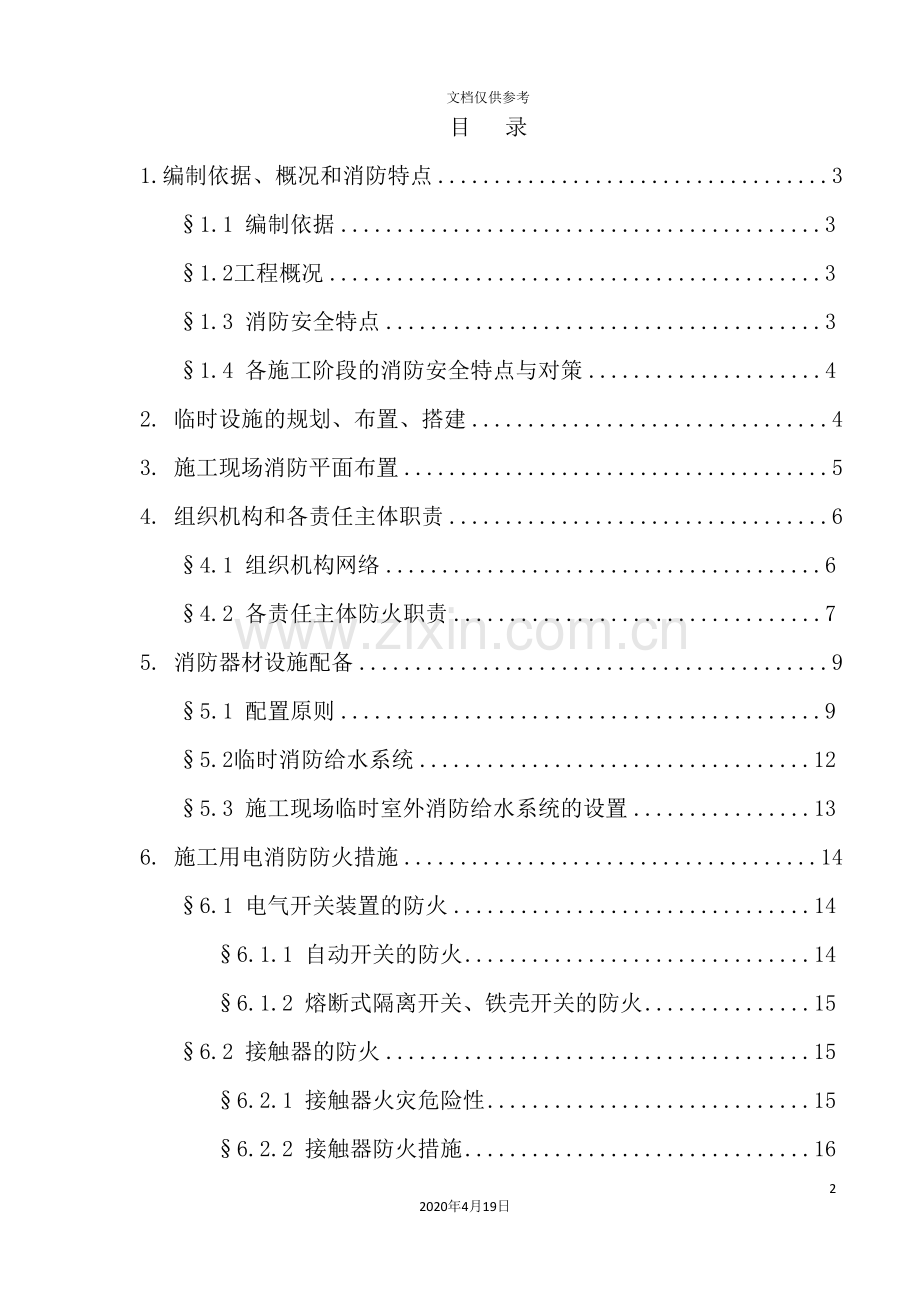

目 录
1.编制依据、概况和消防特点 3
§1.1 编制依据 3
§1.2工程概况 3
§1.3 消防安全特点 3
§1.4 各施工阶段的消防安全特点与对策 4
2. 临时设施的规划、布置、搭建 4
3. 施工现场消防平面布置 5
4. 组织机构和各责任主体职责 6
§4.1 组织机构网络 6
§4.2 各责任主体防火职责 7
5. 消防器材设施配备 9
§5.1 配置原则 9
§5.2临时消防给水系统 12
§5.3 施工现场临时室外消防给水系统的设置 13
6. 施工用电消防防火措施 14
§6.1 电气开关装置的防火 14
§6.1.1 自动开关的防火 14
§6.1.2 熔断式隔离开关、铁壳开关的防火 15
§6.2 接触器的防火 15
§6.2.1 接触器火灾危险性 15
§6.2.2 接触器防火措施 16
§6.3 控制继电器的防火 16
§6.3.1 控制继电器火灾危险性 16
§6.3.2 控制继电器防火措施 16
§6.4 变、配电装置、配电柜的防火 17
§6.4.1油浸电力变压器火灾危险性 17
§6.4.2油浸电力变压器防火措施 17
§6.5 油断路器 18
§6.5.1 油断路器火灾危险性 18
§6.5.2 油断路器防火措施 18
§6.6 变、配电房、配电柜 19
§6.6.1 变、配电房、配电柜火灾危险性 19
§6.6.2 变、配电房、配电柜防火措施 19
§6.7 电气线路的防火 20
§6.7.1 电气线路的火灾危险性 20
§6.7.2 接触电阻过大 21
§6.7.3 电气线路的防火措施 21
§6.8 架空线路、屋内布线的火灾危险性 22
§6.8.1 架空线路 22
§6.8.2 屋内布线 22
§6.9 电缆的火灾危险性 22
§6.10 电缆的防火措施 23
7. 木材(模板、木方)堆场的防火 23
§7.1 火灾危险性 23
§7.2 防火措施 24
§7.2.1 正确选择堆放点,合理布置 24
§7.2.2 合理储存 24
§7.2.3 电源与火源的管理 24
§7.2.4 堆放点应有良好的避雷设施并定期检查、维修 25
8．气瓶储运仓库的防火 25
§8.1 气瓶火灾危险性 25
§8.2 气瓶防火措施 26
§8.2.1气瓶的正确使用 26
§8.2.2气、电焊防火、防爆 26
9．电气照明的防火 30
§9.1 照明器具的火灾危险性 31
§9.2 照明器具的防火措施 31
10．石油及其产品储存仓库的防火 33
§10.1 石油及其产品的火灾危险性 33
§10.2 桶装油品仓库房防火措施 34
11．常见火灾的扑救方法 35
12．消防安全保证措施 36
§12.1 管理措施 36
§12.2 技术措施 38
§12.3 经济措施 39
§12.4 组织措施 40
13．应急预案 40
§13.1 目的和要求 40
§13.2 组织机构 40
§13.3 组织分工 41
§13.4 应急准备 41
§13.5 应急响应 41
§13.6 应急疏散组织程序和措施 41
§13.7 安全防护程序和措施 42
§13.8 应急救援培训和演练 43
§13.9 应急物资清单 44
14． 现场消防平面布置和疏散图 44

1.编制依据、概况和消防特点
§1.1 编制依据
(1)<中华人民共和国建筑法>
(2)<中华人民共和国消防法>
(3)<中华人民共和国安全生产法>
(4)<建筑工程施工现场消防安全技术规范>GB50720-
(5)<建筑灭火器配置设计规范>(GB50140)
(6)<易燃易爆化学物品消防安全监督管理办法>
(7)<建设工程安全生产管理条例>(国务院令第393号)
(8)<建筑设计防火规范>GB50016-
(9)<广东省消防管理处罚规定>
(10)<广东省基础工程集团有限公司安全生产管理规定>
§1.2工程概况
广州市番禺区南浦三桥工程(第二标段)施工总承包,建设地点在广州市番禺区,招标内容建设规划本标段桩号为K1+540~石北大道,长约0.557km。本工程道路设计等级采用城市主干道标准进行设计,道路红线为60m,双向车道(桥梁双向六车道),设计车速采用60km/h,桥下两侧辅道设计车速为40km/h。道路部分工程内容包含桥梁两端主道和引道及桥下车辅道部分(具体以施工图纸及工程量清单为准)。工程所在地位于大石街道,附近人流、车流较多,工程与附近的道路交叉多。

§1.3 消防安全特点
(1)本工程施工工期,施工工艺较复杂,场地内电缆电线、设备材料、临时设施等较多,给项目消防管理带来一定难度。
(2)易燃建筑物多
施工现场仓库和各阶段出现的搭建物多是临时性的易燃建筑,局部可能形成毗连布置,缺乏应有的防火间距,火灾危险性较大。
(3)易燃、可燃材料多
用火多在施工现场内,可燃物较多,如油料、油漆、油毡、木料、锯屑、碎木片(板)、乙炔瓶等。特别在施工期间,电焊、气焊等临时用火作业也较多,稍有疏忽,极易引起火灾。有的材料易被引燃,有的材料受潮或长时间堆放后,还易发生自燃。
(4)施工机械、临时线路多
施工现场用电量较大,容易造成漏电和超负荷,临时电气线路纵横交错,容易因磨损和绝缘差造成短路、漏电产生火花或接触电阻过大等而引起火灾。
(5)人员流动性大、交叉作业多
本工程工艺主要涉及道路、管涵、排水管道、交通匆匆等,施工现场的生产作业性质使建筑工人常处于分散和流动状态,施工工序又相互交叉,管理不便,火险隐患往往不易被人发现。
§1.4 各施工阶段的消防安全特点与对策
(1)工程施工准备阶段:项目部实行防火责任制,由项目经理主持研究制订消防工作方案,明确逐级防火责任制,建立防火安全管理制度等,由工程技术部门研究绘制施工现场消防平面布置图,明确临设位置和消防通道、灭火器、消防给水管网的布置及消火栓位置。
(2)路基工程、桩基础工程施工阶段:开始组织实施消防工作方案,铺设消防给水管网、设置灭火器等,并在深入宣传发动员工后,按工种分别制订防火安全制度。火灾危险性大的工种,加强防火管理。
(3)路面工程施工阶段:开始组织实施消防工作方案,这是工程施工最紧张、火灾危险性最大的阶段,要逐级落实防火责任制,防火责任落实到队长、工长(或班、组长),加强防火管理。对明火作业、切割作业,做到用火要经过审批,要有看火人员,准备好灭火工具,作业完毕后应清理现场,防止遗留火种;施工中所用的油料等易燃品应妥善保管,并严格限制使用数量。
2. 临时设施的规划、布置、搭建
(1)、本工程项目部办公室和宿舍租用本标段中间附近厂房,厨房使用现有的布置,材料仓库、易燃易爆物品存储室规划采用砖砌房,建筑物之间按照<消防安全管理规定>留置消防安全距离。
(2)、临时建筑整齐、划一、牢固,远离火灾危险性大的场所,每栋临时建筑占地面积不宜大于200㎡,室内地面要平整,其四周修建排水明渠;
(3)、每栋临时建筑的居住人数不超过50人,每25人有一个能够直接出入的门口,门的宽度不少于1.2m,床架搭建不超过两层,床位不准围蔽,临时建筑的高度不低于3m,门窗要向外开;
(3)、租用的建筑隔间每间居住人数不超过10人,每间房有一个能够直接出入的门口,门的宽度不少于1.2m,床架采用购买的铁架床,床位不准围蔽,租用建筑的高度不低于3m;
(4)、如租用的楼房住满,另需搭建活动板房宿舍,楼面使用不燃材料铺设,二层住人按每50人有一樘疏散楼梯,楼梯的宽度不少于1.2m,坡度不大于45度,栏杆扶手的高度不少于1m;
(5)、贮存、使用易燃易爆物品的设施要独立搭建,并远离其它临时建筑;
(6)、临时建筑严禁修建在高压架空电线下面,并距离高压架空电线的水平距离不少于20m;
(7)、临时食堂、宿舍的规划和搭建,要符合防火要求。各临时建筑物之间留出一定的防火间距,特别注意要把贮存易燃易爆物品的临时仓库设置在远离临时生活区和永久性工程的地带。一些临时性公共建筑(如商店、食堂、俱乐部等)要设置有利于人员疏散的门和通道,配置适当种类和一定数量的灭火器。
3. 施工现场消防平面布置
(1)、组织施工设计时,将施工现场的防火安全要求同施工平面布置图、施工方法一并结合考虑。见附件1。
(2)、施工现场要明确划分:用火作业区;易燃。可燃材料堆场、仓库区;易燃废品集中站和生活区等。要注意将火灾危险性大的区域设置在其它区域的下风向或侧风向,各区域间应留有一定的防火间距。
(3)、施工现场的道路,夜间应有照明设备;在高压架空电线下面不要搭设临时性建筑物或堆放可燃材料。
(4)、施工现场的消防车道,必须保证在任何情况下,都能畅通无阻,其宽度不小于4米。建筑工地要设有足够的消防水源,要求消防给水管道、蓄水池等布置合理,使用方便。施工现场的消防水池,要设置在消防车能驶人的地点。
(5)、对焊接、切割和其它生产、生活用火以及用电管理,易燃、可燃材料和化学危险物品的管理,要根据有关的防火规范,制定出一套行之有效的管理办法,防止发生火灾。
(6)、施工现场设足够的消防水源,当消防水源不能满足灭火需要时,在施工现场内修建消防储水池,施工现场要根据施工实际情况配有一定数量的消防器材。(详见5.消防器材设施配备)。
(7)、施工现场在远离易燃物、仓库和油库位置设置好吸烟区,给予现场作业人员养成在吸烟区吸烟的习惯,防止乱扔烟头。
4. 组织机构和各责任主体职责
§4.1 组织机构网络
施工现场建立以项目经理为组长的消防安全领导小组,并成立义务消防队,制定一系列完善有效的施工现场防火措施和规定,并配备足够数量的灭火器材,加强对易燃易爆材料的防火管理。
(1)消防安全组织架构图
项目部防火责任人
高国强
施工区防火责任人
费海清

道路工程施工
防火责任人
施 工 队 分 区 负 责 人
班 组 长
办公区防火责任人
郑炯华
生活区防火责任人
肖华土
桥涵工程施工
防火责任人
其它施工队
防火责任人
排水工程施工
防火责任人
项目防火总指挥部
交通工程施工
防火责任人

(2)消防安全领导小组
组 长:高国强

副组长:费海清
组 员:郑炯华 肖华土 孙鹏
(3)消防安全监督检查小组
组 长:郑炯华
副组长:肖华土
组 员:孙鹏 李泽 黄华江
(4)义务消防队
队 长:郑炯华
副队长:肖华土
队 员:黄华江 莫凯达 游松钦
表1 消防人员名单及联系方式
消防人员名单及联系方式
施工单位:广东省基础工程集团有限公司
姓名
职位
电话
备注
高国强
项目经理

费海清
副经理

郑炯华
安全部负责人

表2 附近各医院联系方式
各主要医院救援电话
名 称
电 话
地 址
备注
火警
119

公安
110

急救
120

§4.2 各责任主体防火职责
依照我司<质量、环境、职业安全健康工作文件>的有关规定,结合项目工程特点,详细制定消防领导小组、监督检查小组和义务消防队的防火职责。
消防安全领导小组职责:
(1)贯彻执行<中华人民共和国消防法>和有关消防法规以及<广东建工集团消防安全管理规定>等有关管理规定。
(2)制定本项目部消防安全规划,并组织落实。
(3)组织制定和实施本项目部各项消防安全制度。
(4)组织防火检查,消除火灾隐患,改进消防安全条件,完善消防设施。
(5)配合公安消防部门做好火灾事故的调查和事故责任人员的内部处理。
(6)做好本项目部的消防奖惩工作。
安全员的基本职责:
(1)贯彻执行各级消防法规、规章和制度;及时反映在执行过程中存在的问题。
(2)制定本项目部的各项消防安全管理制度,层层落实好消防安全责任制。
(3)建立健全本项目部的消防工作台帐。
(4)经常检查施工(生产)的消防情况及消防器材、设施是否完好有效,对存在问题及时提出整改意见,对出现重大火灾隐患有权采取暂停作业紧急措施,同时迅速报请主管领导解决。
(5)协助做好临时设施的布置、搭建及管理工作。
(6)办理本管辖范围内临时动火作业审批手续,对有关特殊工种的操作人员进行书面防火技术交底和开展全员消防学习、教育。
(7)组织扑救火灾,参加本管辖范围火灾事故的调查分析,并做好上报存档工作。
(8)检查和管理本管辖范围内易燃易爆物品的消防安全。
(9)完成领导交办的其它工作。
义务消防队及队员的职责和义务:
(1)义务消防队员必须贯彻”预防为主,防消结合”的方针,切实做好本工程的防火和灭火工作。
(2)义务消防队有义务参加消防知识、技能的学习和训练,熟悉灭火工具的性能和操作方法,维护保护好消防器材、装备,随时保持完整好用。
(3)义务消防队要在工程项目开展消防宣传活动,协助本项目建立防火制度,普及消防知识,推动消防安全制度的贯彻落实。
(4)义务消防队要熟悉本工程项目重点防火部位,并按灭火方案定期实地演练。
(5)义务消防队发现任何火灾时,都应立即报警,并要积极参加扑救火灾,抢救人员和物资工作。
(6)义务消防队有义务向本单位领导和有关部门提出改进消防安全措施的意见和建议。
落实消防安全责任制
公司以书面形式任命高国强为工程项目消防安全责任人,并在工程部备案,对本工程的消防安全负全面的领导责任。
项目部把消防安全责任制落实到有关班组、工种和部位。对于施工现场、办公室、饭堂、集体宿舍及仓库等重点防火部位,项目部定人定点负责消防安全工作。
积极开展消防安全教育活动
(1)加强消防安全宣传
项目部利用宣传栏、刊物对消防知识作经常性的宣传,在施工现场、生活区悬挂消防安全标语,特别是结合国家、省、市每年举行的消防安全教育活动(如:”安全生产活动月”、”119消防周”等等),加强项目部的消防安全宣传教育。适当地举行多种形式的消防知识竞赛活动,寓教于乐。
(2)落实消防交底工作
按照不同的分部分项工程,针对不同的工种认真编写消防安全技术交底,并在开工前召集相关工人进行消防安全交底。在每日的班前活动中进行强调该工种的消防安全技术要点,做到警钟长鸣。
不断加强义务消防队的建设
按照公司消防安全管理规定,项目部义务消防队每半年至少进行一次消防培训学习、考核,考核合格后项目部颁发合格证书。每年至少进行一次消防演练,学习和演练情况都记录在案。在学习和演练中不断的增强义务消防队员的责任感,加强其突发事件的处理能力。
5. 消防器材设施配备
§5.1 配置原则
按照<建筑灭火器配置设计规范>(GB50140- )的配置要求,当一个计算单元内配置灭火器不少于2具;每个设置点不宜多于5具。当每层面积超过100m2时,应配置1具1A的手提式灭火器,每增加100m2时,增配1具1A的手提式灭火器。

(1)厨房:面积在50㎡以内,配备磷酸铵盐干粉(ABC)4㎏灭火器4个,每增50㎡增配磷酸铵盐干粉(ABC)4㎏灭火器1个;
(2)材料仓:面积在100㎡以内,配备磷酸铵盐干粉(ABC)4㎏灭火器4个,每增50㎡增配磷酸铵盐干粉(ABC)4㎏灭火器2个(如仓内存放可燃材料较多,要相应);
(3)施工办公室、水泥仓:面积在100㎡以内,配备磷酸铵盐干粉(ABC)4㎏灭火器不少于2个,每增50㎡增配磷酸铵盐干粉(ABC)4㎏灭火器1个;
(4)可燃物品堆放场:面积在50㎡以内,配备磷酸铵盐干粉(ABC)4㎏灭火器不少于2个;
(5)电机房、电工房、配电房:配备磷酸铵盐干粉(ABC)4㎏灭火器不少于2个;垂直运输设备(包括施工电梯、塔吊)机驾室:配备磷酸铵盐干粉(ABC)4㎏灭火器不少于1个;
(6)值班室:配备磷酸铵盐干粉(ABC)4㎏灭火器1个;
(7)集体宿舍:每25㎡配备磷酸铵盐干粉(ABC)4㎏灭火器不少于1个,如占地面积超过100㎡,应设立一个2 m3的的消防水池;
(8)临时动火作业场所:配备磷酸铵盐干粉(ABC)4㎏灭火器不少于1个和其它消防辅助器材;(动火作业前必须到安全部门领取动火作业证,监护人为现场施工员或安全员。)
(9)施工现场作业区:施工层面积在500㎡以内,配备磷酸铵盐干粉(ABC)4㎏灭火器不少于2个,每增200㎡增配磷酸铵盐干粉(ABC)4㎏灭火器1个;每1000㎡设消防水管、消防水龙头,配1条直径为65㎜长度为20m的消防水带、一支水枪;非施工层内堆放物品复杂且可燃物较多,必须视具体情况适当配置灭火器材。
按照有关要求根据灭火需要配置相应种类、适当的消防器材、设备和设施(详见表三”消防设备器材配备情况”),施工现场引接足够的消防水源。
消防设备、器材放置在明显易取的地方,并进行明显的指示标志。要经常检查消防器材、设施是否完好有效,每个灭火器要按照”三定”(定点、定人和定时间换药)的管理要求张贴其使用标签。
消防设备器材:ABC干粉灭火器
使用方法法:干粉灭火器最常见的开启方法为压把法。将灭火器提到距火源适当位置后,先上下颠倒几次,使筒内的干粉松动,然后让喷嘴对准燃烧最猛烈处,拔去保险销,压下压把,灭火剂便会喷出灭火。
消防设备器材配备情况
设 备
位 置
面 积
(㎡)
名称
规格
数量
检 查
日 期
完 好
情 况
检查人
厨房
20
ABC干粉灭火器
4kg
4个

办公区
600
ABC干粉灭火器
4kg
24个

宿舍区
900
ABC干粉灭火器
4kg
30个

仓库
50
ABC干粉灭火器
4kg
4个

配电房
20
ABC干粉灭火器
4kg
4个

材料堆场
100
ABC干粉灭火器
4kg
4个

氧气瓶仓
10
ABC干粉灭火器
4kg
2个

乙炔瓶仓
10
ABC干粉灭火器
4kg
2个

油料仓
40
ABC干粉灭火器
4kg
4个

施工现场

ABC干粉灭火器
4kg
1000个

供
水
系
统
及
疏
散
通
道
供水系统设立临时消防供水管理,做到与施工同步进行。临时消防管道装有高压水泵设备,专线供电。供水管直径不小于76mm,在施工现场、宿舍和办公区的相应位置设置65mm的消防径口。消防径口处配备有消防水带,保证满足能够覆盖施工作业面的数量。
现场的疏散通道始终保持畅通无阻,不得堆放材料、机械。根据现场情况,按照最短路径,最方便员工行走的原则进行设置。

§5.2临时消防给水系统
(1)施工现场或其附近应设置稳定、可靠的水源,并应能满足施工现场临时消防用水的需要。
(2)消防水源可采用市政给水管网或天然水源。当采用天然水源时,应采取措施确保冰冻季节、枯水期最低水位时顺利取水,并满足临时消防用水量的要求。
(3)临时消防用水量应为临时室外消防用水量与临时室内消防用水量之和。
(4) 临时室外消防用水量应按临时用房和在建工程的临时室外消防用水量的较大者确定,施工现场火灾次数可按同时发生1 次确定。
(5) 临时用房建筑面积之和大于1000m2 或在建工程单体体积大于10000m3 时, 应设置临时室外消防给水系统。当施工现场处于市政消火栓150m 保护范围内且市政消火栓的数量满足室外消防用水量要求时,可不设置临时室外消防给水系统。
(6) 临时用房的临时室外消防用水量不应小于规定:
临时用房的临时室外消防用水量

(7)在建工程的临时室外消防用水量不应小于规定:
在建工程的临时室外消防用水量

§5.3 施工现场临时室外消防给水系统的设置
(1)给水管网宜布置成环状;
(2)临时室外消防给水干管的管径应依据施工现场临时消防用水量和干管内水流计算速度进行计算确定,且不应小于 DN100;
(3)室外消火栓应沿在建工程、临时用房及可燃材料堆场及其加工场均匀布置,距在建工程、临时用房及可燃材料堆场及其加工场的外边线不应小于5m;
(4)消火栓的间距不应大于120m;
(5)消火栓的最大保护半径不应大于150m。
(6)建筑高度大于24m 或单体体积超过30000m3 的在建工程,应设置临时室内消防给水系统。
(7)消防设备器材:消防栓箱、室内消防栓
使用消防栓方法:
消防栓箱:遇有火警时,根据箱门的开启方式,按下门上的弹簧锁,销子自动退出,拉开箱门后,取下水枪拉转水带盘,拉出水带,同时把水带接口与消火栓接口连接上,拔动箱体内公里壁的电源开关,把室内消火栓手轮顺开启方向旋开,即能进行喷水灭火。
室内消防栓:①打开消防栓门,按下内部火警按钮。②一人接好枪头和水带奔向火点。③另一人接好水带和阀门口。4.逆时针打开阀门喷水即可。(注:电起火要切断电源)
(8)符合下列规定之一的,应设置消防水池:
①当生产、生活用水量达到最大时,市政给水管道、进水管或天然水源不能满足室内外消防用水量;
②市政给水管道为枝状或只有1 条进水管,且室内外消防用水量之和大于25L/s。
(9)消防水池应符合下列规定:
①当室外给水管网能保证室外消防用水量时,消防水池的有效容量应满足在火灾延续时间内室内消防用水量的要求。当室外给水管网不能保证室外消防用水量时,消防水池的有效容量应满足在火灾延续时间内室内消防用水量与室外消防用水量不足部分之和的要求。当室外给水管网供水充分且在火灾情况下能保证连续补水时,消防水池的容量可减去火灾延续时间内补充的水量。
②补水量应经计算确定,且补水管的设计流速不宜大于2.5m/s。
6. 施工用电消防防火措施
本项目施工工艺复杂,施工机械较多,消防重点在于防止施工用电以及由于机械使用不当造成火灾。
§6.1 电气开关装置的防火
§6.1.1 自动开关的防火
(1)火灾危险性
自动开关主要用于分合和保护交。直流电气设备、低压供电系统,如果选型不当,操作失误、缺乏维护,出现机构失灵、接触不良。缺相运行或因整定值过大在被保护设备过载时不能动作等现象时,会失去保护作用,而导致电气设备的损坏,而且伴随着电气设备烧毁、爆炸等现象,还会引燃可燃物,酿成火灾。另外,自动开关一般控制着一定范围内的整个用电系统,因此,由于开关故障造成的损失和灾害可能很大。
(2)防火措施
①自动开关的型号应根据使用场所、额定电流与负载、脱扣器额定电流,长、短延时动作电流值大小等参数来选择,必须符合安全要求。
②自动开关不安装在易燃、受震、潮湿、高温、多尘的场所,而装在干燥。明亮,便于维修和施工的地方,并应配备电柜。箱,安装完毕,启用前要保证电磁铁接触良好。
③操作机构、脱扣器。触点和转动部分是自动开关易出故障的地方,在使用1/4机械寿命时,必须进行添润滑油、清除毛刺灰垢。补焊触点、紧固螺钉等维护工作。
§6.1.2 熔断式隔离开关、铁壳开关的防火
这三种开关主要用于照明、电热、电机控制等小型电气装置的电流分合控制中,由于其使用对象的普遍性和广泛性,其发生火灾的危险性也相对较大。一旦发生超载发热、绝缘损坏、缺相运行、机构故障等引起短路、电击、接触不良。熔断式隔离开关与导线连接松弛,都将引起局部升温、电弧等现象,轻则破坏电气系统的正常运行,重则导致电力网发生火灾。
防火措施:
① 熔断式隔离开关应根据额定电流与额定电压进行合理选用,严禁超载。其额定电流应为电动机额定电流的2.5倍以上。安装时,应选择干燥明亮处,并配备专用配电箱。使用过程中定期检查各开关进出口导线及开关胶盒。手柄等处有无损坏等。
② 使用铁壳开关时,应合理选择开关型号,严禁长时间过载使用。保证开关铁壳接地良好。插入式熔断器损坏后应及时更换。严禁使用其它导体代替熔体使用。机械连锁装置及外盖损坏后勿冒险使用。
③ 潮湿场所应选用拉线开关。存放易燃、易爆、腐蚀性物品的房间应把开关安在室外或合适的地方,也可采用相应的防爆、防腐开关。
④ 在中性点接地的系统中,单级开关必须接在火线上,以防在火线接地时发生短路引起火灾。
⑤ 在显眼的位置挂设当心火灾、当心触电的安全警示标志牌。
§6.2 接触器的防火
§6.2.1 接触器火灾危险性
① 接触器的触头弹簧压力过小。触头熔焊、机构卡死、铁芯极面积累油垢等现象都会导致接触器不释放,使电源长期导通,极易引起线路短路发生火灾,而且可能造成人员触电等恶性事故。
② 接触器的电源电压过高或过低、线圈参数与实际不符、操作频率过高、环境条件不良(如潮湿。高温有腐蚀气体等),运动部分卡住、交流铁芯不平或间隙大大等现象都会引起线圈过热或烧毁,导致火灾。
③ 造成相间短路的原因主要有:可逆转换接触器的连锁不可靠,错误操作使两台不同时序的接触器同时投入运行;接触器动作时间同步性差;转换过程产生电弧;触点尘埃堆积、部件损坏等。
§6.2.2 接触器防火措施
① 接触器安装前应检查铭牌及线圈上的技术数据是否符合实际使用要求。检查并按要求调整触头的工作参数,并使各极触头动作同步。确保接触器各活动部分动作无阻滞。
② 注意擦净铁芯极面上的防锈油。接线时要防止螺钉、垫圈等零件落入内部间隙造成卡壳与短路。各接点需保证牢固无松动。
③ 使用前应先在不接通主触头的情况下使吸引线圈通电,分合数次,以检查接触器动作是否确 实可靠。可逆转换的接触器还可考虑加装机械连锁机构,以保证连锁可靠。
④ 针对接触器频繁分、合的工作特点,每月检查维修一次接触器各部件,紧固各接点,及时更换损坏的零件,保证各触点清洁无垢。
⑤ 接触器一般应安装在干燥、少尘的控制箱内,其灭弧装置不能随意拆开,以免损坏。
⑥ 在显眼的位置挂设当心火灾、当心触电的安全警示标志牌。
§6.3 控制继电器的防火
§6.3.1 控制继电器火灾危险性
控制继电器本身火灾危险性并不太大,但由于它在自动控制和供电系统中都具有重要作用,一旦操作人员动作失误或机械失灵,后果将十分严重。
§6.3.2 控制继电器防火措施
① 控制继电器在选用时,除线圈电压。电流应满足要求外,还应考虑被控对象的延误时间、脱扣电流倍数、触点个数等因素。
② 控制继电器要安装在少震、少尘、干燥的场所,现场严禁有易燃。易爆物品存在。安装完毕后必须检查各部分接点是否牢固、触点接触是否良好、有无绝缘损坏等,确认安装无误后方可投入运行。
③ 由于控制继电器的动作十分频繁,为此必须做到每月至少检修两次。除例行检查外,重点应检查各触点的接触是否良好,有无绝缘老化,必要时应测其绝缘电阻值。另外还应注意保持控制继电器清洁无积尘,以确保其正常工作。
④ 在显眼的位置挂设当心火灾、当心触电的安全警示标志牌。
§6.4 变、配电装置、配电柜的防火
§6.4.1油浸电力变压器火灾危险性
变压器内部的绝缘衬垫和支架,大多采用木材、纸板、棉纱、布等有机可燃物质,井有大量绝缘油。变压器油受到 高温或电弧的作用,发热易分解,析出一些易燃气体,在电弧或火花的作用下极易爆炸和燃烧,使整个地区停电,影响正常生产、生活,造成很大损失。
由于线圈的绝缘老化、油质不佳或油量过少。铁芯绝缘老化。检修不慎、绝缘破裂进水受潮等原因造成变压器运行故障,保护系统失灵,导致变压器烧毁。
由于螺栓松动、焊接不牢、分接开关接点损坏等引起的接触不良,都会产生局部高温或电弧而引起火灾。
由于线圈的层间短路,各线圈的匝间和相间短路,线圈靠近油箱部分的绝缘被击穿,引起燃烧或爆炸。
变压器的电流,大多由架空线引入,容易遭至1雷击产生的过电压的侵袭,击穿变压器的绝缘而发生火灾。
磁路的”铁芯起火”。由于硅钢片之间的绝缘损坏,或者夹紧铁芯的螺栓套管损坏使变压器电阻增大,急剧升温而破坏绝缘引发火灾。
变压器内部绝缘管由于套管上有裂纹,其表面积有油分解的残渣及水分、酸和炭粒,或遇过电压,使套管与油箱上盖间发生闪络,产生电弧而引起火灾。
变压器漏油、渗油,使油面发生变化,也能引起绝缘强度降低,产生大量的热而引起火灾。
§6.4.2油浸电力变压器防火措施
① 变压器的质量要符合制造厂的技术要求。
② 变压器应有熔断器或继电保护装置,其容量应等于最高安全电流,用以保护变压器在短路和过负荷时而不致造成线路着火。熔体的选择应保证各引出回路发生短路或过载时可熔断。
③ 要经常监视油面不低于温视线,并检查变压器渗油漏油现象,注意检查油箱和套管是否完好。若变压器超负载,及时与供电部门联系,予以更换或启用备用变压器使其得到缓和。
④ 变压器应通风良好,保持周围温度不超过35℃。变压器的容量应适应需要,禁止超负荷运何。
⑤ 变压器的外壳与设备接地网连接,使其可靠接地,引入线应装避雷器,雷雨季节前应认真进行检查,防止雷击起火。
⑥ 室外安装的变压器,有条件的应设专门的贮油池。一旦起火,可将油放入坑内避免油外流,防止爆炸和扩散。
⑦ 室内变压器应设置与变压器发热量相适应的通风口,并设置事故排油设施和集油坑。相邻变压器间的距离不足5米的,应用防爆隔墙进行隔离,可防止火势蔓延。
⑧ 变压器正常运行后还要按规程的规定,定时进行检修。若变压器严重超负载,应予以更换或启用备用变压器使其得到缓和。
⑨ 在 显眼的位置挂设当心火灾、当心触电的安全警示标志牌。
§6.5 油断路器
§6.5.1 油断路器火灾危险性
① 油断路器触点至油面的油层过低、油箱内油面过高、油的绝缘强度劣化、操作机构调整不当、遮断容量小等原因会影响电力系统的正常运行而发生火灾。
② 油断路器的进出线都经过绝缘套管,当绝缘套管与油箱盖、油箱盖与油箱体密封不严时,油箱进水受潮,或油箱不洁、绝缘套管有机械损坏等都会造成对地短路引起爆炸或火灾事故。
§6.5.2 油断路器防火措施
① 油断路器在安装前应严格检查。断路器的遮断容量应大于装设该断路器回路的容量。检修时应 进行操作试验,保证机件灵活可靠,而且调整好三相动作的同期性。
② 油断路器与电气回路的连接要紧密,并可用试温蜡片观察温度。触头损坏应调换。检修完毕应进行绝缘测试,并由专人负责清点工具,防止工具掉入油箱内导致短路发生事故。
③ 油断路器投入运行前,还检查绝缘套管和油箱盖的密封性能,以防油箱进水受潮,造成断路器爆炸燃烧。
④ 油断路器运行时应经常检查油面高度,油面必须严格控制在油位指示器范围之内。发现漏油、渗油或有不正常声音时,应立即降低负载或停电检修,严禁强行送电。
⑤ 在显眼的位置挂设当心火灾、当心触电的安全警示标志牌。
§6.6 变、配电房、配电柜
当电力系统向用户供电时,为减少输送过程的电能损失,需先按规范将发电机发出的电压升高,再用输电线路将电压输送到变、配电所,变为用户所需的电压,以便用户使用。
变、配电装置就是变换电压和分配电能的装置,它由变压器。配电装置、控制设备和其它辅助设施等组成。常见的变压器是油浸电力变压器,另外干式电力变压器也在逐步使用之中。配电装置一般设在变、配电所内,油断路器是控制设备的主要部件。
§6.6.1 变、配电房、配电柜火灾危险性
变、配电所的一些装置都含有大量易燃、易爆液体和气体,或者含有强腐蚀性液体,在高温和电弧作用下,都可能发生燃烧、爆炸等事故。
§6.6.2 变、配电房、配电柜防火措施
① 高、低压配电室
高、低压配电室应采用一、二级耐火等级建筑。低压配电室的耐火等级不低于三级,采用混凝土地面。长度大于7米的高压配电室和长度大于10米的低压配电室至少应有两个门,并应向外开启。相邻配电室之间一般不宜设门,如必须设门时,则应能向两个方向开启。配电室能够开窗,但应采取一定防范措施,如设网格不大于20毫米 x 20毫米的铁丝网和遮雨棚,以防雨雪侵入和小动物进入。高、低压配电装置如布置在同一室内时,装置间的距离不小于1米。在配电室门口挂设明示的当心触电、当心火灾的安全警示标志牌。
② 变压器室
油浸电力变压器室采用一级耐火等级建筑,对不易取得钢材和水泥的地区,能够采用独立的三级耐火等级建筑。容量在100千瓦以上的油浸电力变压器应安装在单独的变压器室内。室内应有良好的自然通风,且室内温度勿超过45℃。若室温过高,可使用机械通风。通风装置应设网格不大于10毫米 x 10毫米的铁丝网和防雨。雪侵入的措施。
油浸电力变压器室,不设在人员聚集的室内,或医院病房的上面和下面,或贴近主要疏散出口的两旁。在无特殊防火要求的其它民用建筑的第一层内可设置油浸电力变压器室,但不设在经常有积水的场所和厕所、浴室的下面。这时,一个变压器室内只能设一台油浸电力变压器,且其容量不应超过400千瓦,还应有向外开启的门。在门口挂设明示的当心触电、当心火灾的安全警示标志牌。
③ 酸性蓄电池室
蓄电她组应安装在不燃材料建筑的专用房间内,并设有一定的防爆泄压面积,其门窗、墙壁。地面、顶棚应具有耐酸性能。室内的自然通风条件应保持良好,采用轴流式排风设备应独立设置,其通风管道也应采用不燃材料制作。
室内的电气设备应符合防爆要求,防上引起氢气的爆炸;穿墙导线应在穿墙处安装瓷管,孔洞则必须用耐酸防火材料封堵。室内必须保持清洁,更不准存放任何可燃物。
④变、配电室
室内、外变配电装置都应有良好的防雷设施和保护接地或保护接零装置,电气设备必须保持清洁,防止油污灰尘导电引起短路。 按规范设置消防器材。在变、配电室门口挂设明示的当心触电、当心火灾的安全警示标志牌。
§6.7 电气线路的防火
电气线路往往由于短路、过载运行、接触电阻过大等原因,产生电火花、电弧或引起电线、电缆过热,都极易造成火灾。
§6.7.1 电气线路的火灾危险性
1 短路
如果裸体导线裸体相碰,或者是导线的绝缘层损坏,里面的导体露出来彼此相碰,那么,这时候的电流就远远不大于额定电流。而是在相碰的地方”走近路”,这就是”短路”,也有叫”捷路””碰线”。
短路一般有相间短路和对地短路两种。相线之间相碰叫相间短路。相线与地线相碰,或相线与接地导体相碰,或相线与大地直接相碰叫做对地短路。
①使用绝缘导线、电缆时,没有按具体环境选用,使导线的绝缘受高温、潮湿或腐蚀等作用的影响而失去绝缘能力。
②线路绝缘层陈旧老化或受损,使线芯裸露。
③电源过电压,使导线绝缘被击穿。
④用金属线捆扎绝缘导线或把绝缘导线挂在钉子上,日久磨损和生锈腐蚀,使绝缘受到破坏。
⑤裸导线安装太低,搬运金属物件时不慎碰在电线上;金属构件搭落或小动物跨接在电线上。
⑥安装修理人员接错线路,或带电作业时造成人为碰线短路。
⑦不按规程要求私接乱拉,管理不善,维护不当造成短路。
2 超负荷
电气线路中允许连续经过而不至于使电线过热的电流量,称为电线额定的安全载流量或安全电流。如电线中流过的电流量超过了安全电流值,就叫电线超负荷,也叫过负荷。
①设计或选择导线截面不当,实际负载超过了导线的额定安全载流量。
②在线路中接入了过多或功率过大的电气设备,超过了电气线路的负载能力。
§6.7.2 接触电阻过大
在电气线路与母线或电源线的连接处,电源线与电气设备连接的地方,由于连接不牢或者其它原因,使接头接触不良,造成局部电阻过大,称为接触电阻过大。易使线路发热。
①安装质量差,造成导线与导线,导线与电气设备衔接点连接不牢。
②连接点由于热作用或长期震动使接头松动。
③在导线连接处有杂质,如锈蚀、产生氧化层(如铜导线出现”铜绿”)或渗入尘土。
④不同材料铜丝和铝线连接的不当方法。
§6.7.3 电气线路的防火措施
1 短路
① 必须严格执行电气装置
