建外公寓改扩建工程精装修工程( 临时用电、 用水)

施

工

方

案

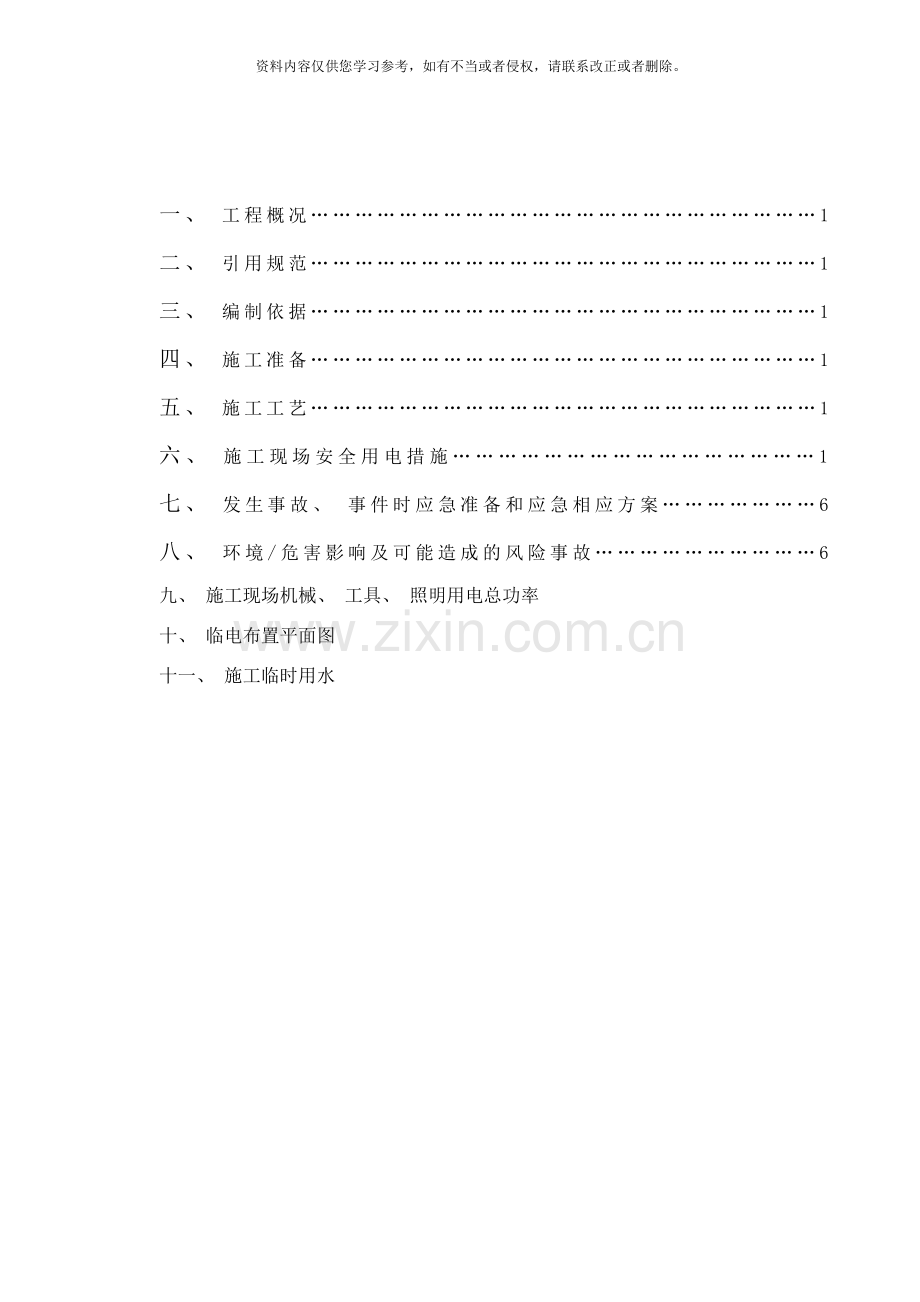

目　　录

一、 工程概况……………………………………………………………1
二、 引用规范……………………………………………………………1
三、 编制依据……………………………………………………………1
四、 施工准备……………………………………………………………1
五、 施工工艺……………………………………………………………1
六、 施工现场安全用电措施…………………………………………1
七、 发生事故、 事件时应急准备和应急相应方案…………………6
八、 环境/危害影响及可能造成的风险事故…………………………6
九、 施工现场机械、 工具、 照明用电总功率
十、 临电布置平面图
十一、 施工临时用水

一、 工程概况
建外公寓改扩建工程位于北京市朝阳区建国门外。由浙江一建建设集团公司承建, 装修部分由北京长城埃尔伊建筑装饰工程有限公司。
二、 引用规范
《施工现场临时用电安全技术规范》( JGJ46－ )
《建筑工程施工现场供电安全规范》( GB50194-93)
三、 编制依据
1、 根据在建工程总包方确定的施工组织设计、 施工进度安排总平面图和拟定的临时用电情况, 精装单位确定机械设备的数量、 位置和配电层次及导线敷设等。
2、 《城乡建筑电气设计施工手册》
3、 《项目法施工管理手册》
四、 施工准备
1、 根据现场了解, 总包方供电系统的保护形式为TN-S系统, 树干式和放射式供电, 单体结构楼内每两层设置一个二级配电箱。精装单位每层设置一个三级配电箱, 电源由总包方的二级配电箱引出。
2、 准备施工材料, 如配电箱、 电缆、 各种小型工具等。
3、 施工作业人员的准备工作, 做到随叫随到。操作人员持证上岗。
五、 施工工艺
1、 配合总包方安全文明施工, 各配电箱的安装整齐端正。
2、 从总包方二级配电箱开始, 配电严格按三相五线制( TN-S系统) 覆盖整个施工区域, 做到工作零线与专用保护零线严格分开。
六、 施工现场安全用电措施
( 一) 用电管理
1、 按照总包方及规范要求建立健全规章制度, 加强施工用电的安全管理。加强职工的安全用电教育。电工作业持证上岗, 严格执行电工巡查和值班制度。定期检测各电气设备的绝缘电阻值。
2、 安装、 维修或拆除临时用电工程, 由电工完成。电工等级应同工程的难易程度和技术复杂性相适应。
3、 施工现场临时用电工程由电气工程技术人员负责管理, 明确责任。并建立电工值班室, 安排电气维修和值班人员。现场各类配电箱配置检修和维护责任人。
4、 电工作业持证上岗独立操作。电工作业时穿绝缘鞋, 戴绝缘手套, 酒后不准操作。
5、 所有绝缘、 检测工具妥善保管, 严禁挪为她用, 并定期检查、 校验。
6、 定期和不定期对临时用电工程的接地、 设备绝缘和漏电保护开关进行检测、 维修, 发现隐患及时消除, 并建立检测维修记录。
7、 建筑工程竣工后, 临时用电拆除, 按顺序先断电源, 后拆除, 不留有隐患。
( 二) 三级配电两级保护
1、 严格按照总包方要求实行三级配电二级保护。开关箱内按照”一机一箱一闸一漏电”原则配置。严禁一闸多机。严格按规范要求设置接地和零线, 各配电箱内保护零线与工作零线上下分开。禁止利用大地作工作零线, 禁止”一线一地”照明。
2、 各分箱全部使用标准电箱, 各固定电箱必须安装端平牢固, 开关箱的安装位置与设备操作同侧, 距离不应过长。箱底距地面1.3～1.5M, 电箱外围不堆放杂物, 箱门锁具完好。箱内电气安装美观、 整齐, 避免歪斜或松动, 专用保护零线和工作零线接在端子板上, 连接线用绝缘铜蕊导线。
3、 每个电器设备有各自的开关箱, 严格执行一机一箱一闸一漏电, 箱内电线布置整齐, 电线从箱底进出, 现场停电或停止作业时, 箱要断闸上锁。对开关箱进行检查、 维修时, 悬挂警示牌并设专人监护, 严禁带电作业。
4、 配电箱内的漏电保护器必须正确选用额定漏电动作电流等级。总、 分配电箱内漏电保护器的额定漏电动作电流一般为50-100mA, 额定漏电动作时间小于0.1S, 开关箱内的漏电保护器额定漏电动作电流不大于30mA, 额定漏电动作时间小于0.1S, 使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA, 额定漏电动作时间小于0.1S。
5、 电气元器件选用, 不以大代小或以小代大( 电源线) 。正确配置空开和熔丝, 选用螺旋式熔断器, 尽量避免使用拔插式( 盒式) 熔断器。严禁用铜丝、 铝丝或其它材料代替保险丝。
6、 配电箱、 开关箱应外涂安全标识、 级别标志和统一编号, 箱门、 锁具必须完好。暂不用电的回路必须断开电源, 送电前检查电箱及用电设备的安全状态。符合安全要求后才能送电。
7、 配电箱、 开关箱安装端正牢固, 设置在干燥、 通风的场所, 有防砸防雨措施。
8、 配电箱内侧门有控制线路图, 开关电器应标明用途。配电箱内严禁存放杂物, 接零保护线采用并联方式, 接触良好、 牢固, 严禁串接。
三级箱电气原理图正面

临电设备箱

9、 所有的电箱、 开关箱的操作程序如下:
送电操作程序: A级配电箱一B级配电箱一C级开关箱。
停电操作程序: C级开关箱一B级配电箱一A级配电箱。( 出现电气故障的紧急情况除外)
10、 现场临电由总包方每两层提供一台二级电箱, 我方根据现场情况再进行合理配备, 为每一层设置一台三级电箱, 电箱电源从总包提供的二级电箱内接驳。流动箱由三级箱引出至电动工具, 严格执行一机一箱一闸一漏电的规范要求。
( 三) 中小型机械及手持电动工具
1、 施工现场选购的电动建筑机械、 手持电动工具和用电安全装置符合相应的国家标准、 专业标准和安全技术操作规程; 而且有产品合格证和使用说明书。
2、 所有机械、 电气设备进场时其性能符合国家安全标准。传动和电源及二次线部分必须有防护罩。
3、 严禁使用国家明令禁止、 淘汰的电气设备。机械设备禁止超载、 带病作业, 禁止使用老化、 劣质电缆。
4、 所有电气设备的金属外壳、 电动机械、 电动手持工具都接零保护。对产生振动的设备, 其保护零线的连接点不少于两处。
5、 所有进入现场的电动机具( 包括电力电缆) 使用相应电压等级的绝缘摇表测量绝缘阻值, 做好记录。并实行专人专机负责制, 持证上岗, 定期检查, 确保设备运行良好。
6、 木工机械等机械设备, 设置位置必须合理, 有防雨防砸的措施, 下放有堆土和积水, 周围不得堆放易燃物。并装设漏电保护器。
7、 焊接机械放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。电焊机必须使用专用漏电开关箱。焊机的一次侧电源线长度不大于5M, 二次线不大于30M, 两侧都有防护罩。外壳做接零保护。
8、 机械设备运转中严禁维修保养, 停机拉闸断电后进行检修。
9、 作业前检查电气设备、 漏电保护器和接零( 接地) 保护, 确认无异常后运转。作业完毕后, 切断电源, 锁好电源箱。
10、 为了保证安全, 尽量使用Ⅱ类( 或Ⅲ类) 手持电动工具。使用Ι类手持电动手持电动机械,按要求戴绝缘手套。严禁把电缆线搭在肩上、 脖颈处或手臂上等处。电缆线不随意加长、 拖拉或随意更换两极插头。任何电线与金属绝缘分开, 不用铁丝绑扎。
11、 使用手持电动工具时, 使用前检查电源电压是否与电动工具铭牌上的额定电压相符。绝缘应良好, 不小于7MΩ。
12、 使用电动工具时不过分穿宽大的衣服, 严禁戴纱手套, 以免卷入工具的旋转部分。
13、 电动工具在使用中不随意更换插头, 不用插头, 而直接将导线插入插座内。
14、 当电动工具不用或更换工作头时, 及时拔下插头, 以免突然起动。使用过程中经常检查, 发现绝缘损坏、 电线破损、 插头插座开裂、 接地线脱落、 接触不良以及断续运转等故障时, 立即修理。检修、 移动电动工具时, 断开电源。
15、 电动工具不在有易燃、 易爆或腐蚀性气体及潮湿等特殊环境中使用。存放在干燥、 清洁和没有腐蚀性气体的环境中。对于非金属壳体的电机、 电器, 在存放和使用中, 避免与汽油等溶剂接触。
( 四) 照明
1、 照明器具和器材的质量必须符合有关标准、 规范的规定, 不使用绝缘老化或破损的器具和器材。
2、 照明线路不拴在金属架上, 严禁在地面上乱拖、 乱拉。灯具安装在金属构架上时, 线路和灯具用绝缘物与其隔离开, 且距离工作面高度在3M以上( 根据现场情况) ,控制装置应配有熔端器和防雨措施。
3、 照明专用回路装设漏电保护器。
4、 施工现场照明采用高光效、 长寿命的照明光源。工作场所只装设局部照明, 采用碘钨灯, 灯头与易燃物的净距离不小于0.3M。
5、 流动性碘钨灯采用安全灯架。采用金属支架安装, 支架稳固, 灯具与金属支架之间用不小于0.2M的绝缘板隔离。
6、 室内照明灯具距离地面不低于1.8M。每路照明支路上灯具和插座数量不超过25个, 额定电流不大于15A, 并有过载保护。插座单独设置支路, 严格与灯头分开, 并装设漏电保护器。
7、 一般场所选用额定电压为220V的照明灯具, 不使用带开关的灯头, 选用螺口灯头。相线接在与中心触头相连的一端, 零线接在与螺纹口相连的一端。灯头的绝缘外壳无损伤和漏电, 照明灯具的金属外壳做保护接零。照明开关箱内每一回路都装设漏电保护开关。
8、 在潮湿和易触及带电体场所的照明, 电源电压不大于24V。
9、 在特别潮湿的场所、 导电良好的地面、 锅炉或金属容器内工作的照明电源电压不大于12V。
10、 对有爆炸和火灾危险的场所( 油漆库、 稀料库、 乙炔瓶库等) , 需要安装照明器具的, 危险等级选择相应的防爆照明器具, 电线选用耐火线穿钢管敷设。
11、 每路电源在入户前有漏电保护开关。
12、 按照《施工现场临时用电安全技术规范》( JGJ46- ) 设置安全警告牌, 危险地段增设夜间指示灯。
七、 发生事故时的应急准备和应急响应方案
当施工现场发生触电事故时, 一方面及时向主管领导汇报, 一方面组织人员及时救护, 同时启动应急预案, 按公司作业指导书进行处理。
八、 环境/危害影响及可能造成的风险事故
1、 在遇到雷雨、 台风、 大雪天气和其它自然因素时, 及时对各用电设备及供电线路进行检查。必要时切断电源, 并做好各项突发事件应急预防措施。
2、 防止微波及强磁场的辐射使大型设备产生静电。
九、 用电量计算
投入的主要用电机械设备及、 照明用电总功率表

序号
机械设备名称
数量
额 定
功 率
kw
总
功 率
kw
备注
1
风锯
6
3.5
21

2
铝合金切割机
4
1.5
6

3
型材切割机
4
2.2
8.8

4
砂轮切割机
6
1.5
9

5
云石手磨机
20
0.25
5

6
冲击钻
40
1.5
60

7
热熔器
10
1.5
15

8
修边机
10
0.5
5

9
电镐
20
1.2
24

10
水钻
8
1.8
5.4

11
木工曲线锯
10
0.35
3.5

13
云石机
100
1.2
120

14
空气压缩机
6
2.2
13.2

15
手枪钻
100
0.8
80

16
电焊机
3
17.5KVA
35KVA

.
1)现场施工机械用电量
由上表可见, 现场施工机械电动机总功率为: P1=375.9KW
电焊机容量为: P2=35KVA
现场施工临时用电为:
K1—需要系数, 根据《建筑施工手册》取0.5
K2—需要系数, 取0.5
Cosj—电动机的平均功率因数, 取0.7
故现场施工现场用电量为: P动= 1.1(0.5*35+0.5*375.9*0.65)=139.6 KVA

2) 现在照明用电
因 现在照明用电按动力用电的10%计算,
故 现在照明用电P照=0.1*139.6=13.96KVA
3) 总用电容量
P总=P动+P照=139.6+13.96+28.55=153.56KVA
装饰施工现场所需照明灯具
序号
灯具名称
规格( KW)
数量( 盏)
总功率KW
备 注
1
流动性碘钨灯
0.25
50
12.5

3
合 计
12.5

配电导线的选择:
1） 按导线的允许电流选择
由上述计算得知P=153.56KVA,根据施工现场实际情况, 现在电压按380V计算, K按满负荷运行取1.0带入算式得:
电流计算式I=P/3V
式中: I—总负荷电流(A)
P—计算负荷(KW)
V—线电压(KV)取V=380V=0.38KV
I线=1000*P/3*U线*cosφ=1000*153.56/3*380*0.5=67.35 A
总电缆允许载流量〔I〕＝80A＞I＝67A, 满足要求
当前根据现场总包方二级配电箱箱变提供的电源, 根据结构平面每层配备一个三级配电箱, 采用YC-3*16+2*10的电缆连接至总包方二级配电箱, 室内使用的流动箱引自各层三级配电箱。

总电缆允许载流量〔I〕＝80A＞I＝67A, 满足要求

十、 楼层临电布置图(附后)
十一、 施工临时用水
总包方在结构楼内每层外挂电梯入口处, 设置一个施工取用水点并装有球形阀门控制, 1-3层使用自来水供压, 4-顶层采用增压泵提供水源并采用时控开关控制。室内装修临时取水点, 由球形阀门出水末端接橡胶塑料管引入室内作业范围。安排专人看护开闭阀门, 配合总包方节能水源及管道维护。
