漯河滨河·颐景园一期

施
工
组
织
总
设
计

编制单位: 汕头市潮阳第二建筑总公司
编制日期:2011年3月18日

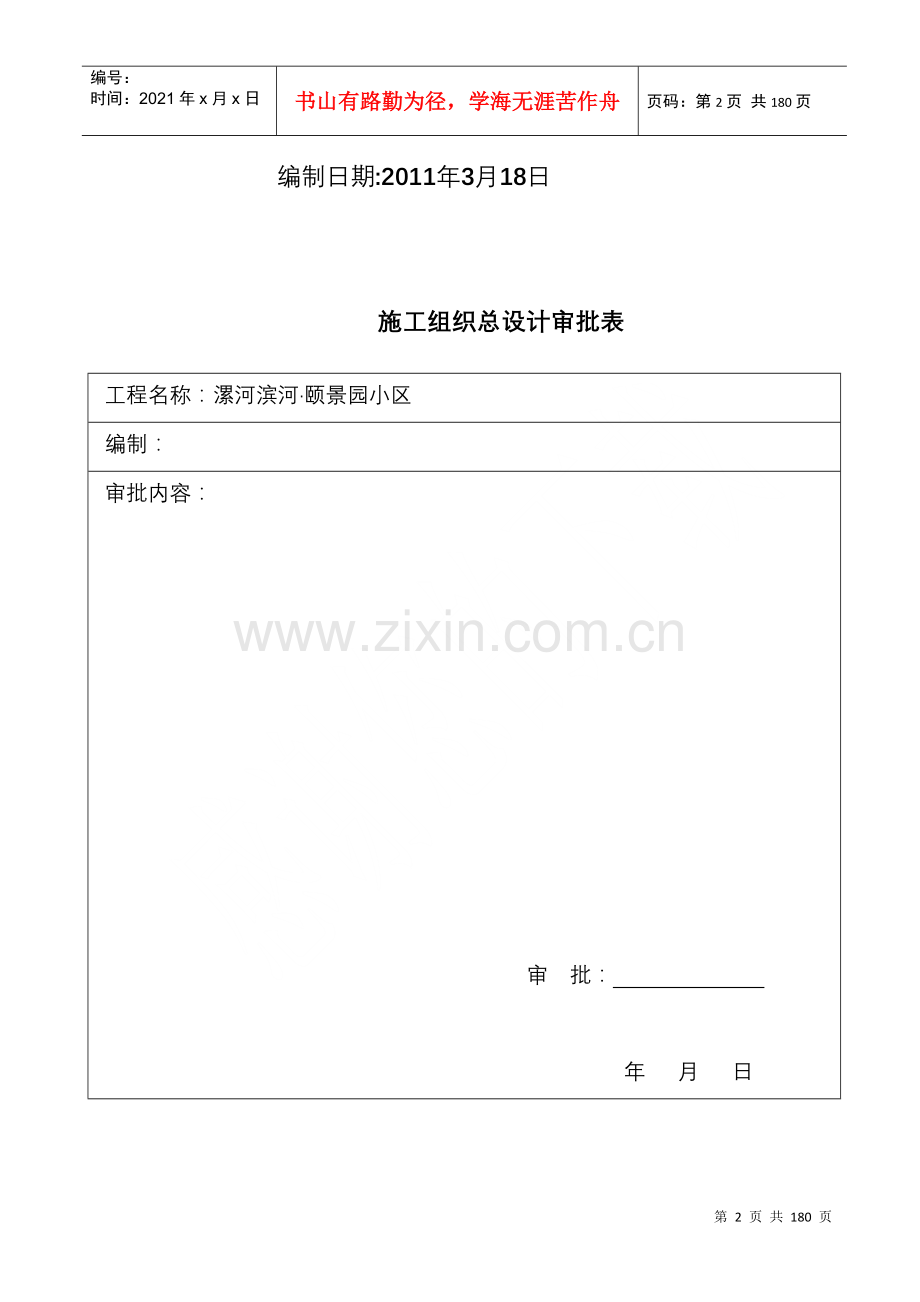

施工组织总设计审批表

工程名称：漯河滨河·颐景园小区
编制：
审批内容：

审 批：

年 月 日
批准内容：

总工程师：

年 月 日

施工组织设计（方案）报审表

工程名称：漯河滨河·颐景园小区 编号：
致： 河南立新监理咨询有限公司 （监理单位）
我方已根据施工合同的有关规定完成了 建筑工程 施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附： 施工组织总设计

承包单位（章）：汕头市潮阳第二建筑总公司
项目经理：
日 期： 年 月 日
专业监理工程师审查意见：

专业监理工程师：
日 期：
总监理工程师审查意见：

项目监理机构：河南立新监理咨询有限公司
总监理工程师：
日 期： 年 月 日

目 录
第一章 工程概况
1.1 工程说明
1.2 现场情况
1.3 水文、地质条件、场地、气象情况
1.4 建筑、结构概况
1.5 工程特点
1.6 施工组织机构及职能
1.7 岗位职责
1.8 工程项目总承包管理体系
1.9 编制依据
第二章 施工部署
2.1 施工进度计划
2.2 施工总体方案
2.3主要施工方法
2.4施工顺序
2.5 混凝土搅拌及输送机械
第三章 施工准备工作
3.1 施工现场总平面布置及文明施工措施
3.2劳动力计划
3.3工程材料的进场计划
3.4 主要机具使用计划
3.5 减少扰民降低环境污染的措施
3.6 施工现场通信联络
3.7 现场临时用电设施
第四章 分部分项工程施工技术措施
4.1 施工测量
4.2土方工程及基坑围护
4.3 模板工程
4.4 钢筋工程
4.5 混凝土工程
4.6 卷材防水工程
4.7 砌筑工程
4.8 脚手架工程
4.9 装饰工程
第五章 水暖机电安装工程
5.1 给排水工程
5.2 消防安装工程
5.3 暖通工程
5.4 强电安装工程
5.5设备安装工程
5.6 线槽及桥架安装
5.7 母线安装
5.8 电缆敷设
5.9 弱电安装工程
第六章 施工技术组织措施
6.1 施工技术措施
6.2 工程质量保证措施
6.3 安全生产施工措施
6.4 雨期施工措施
6.5 地下管线及其地上地下设施的加固措施
6.6 环境保护措施
第七章 服务承诺
7.1 与建设单位配合
7.2 与工程监理配合
7.3 工程服务
7.4 设备安装、维修保养承诺
7.5 竣工保修

第一章 工程概况

1.1 工程说明

漯河滨河·颐景园小区一期工程位于漯河市郾城区沙河路与祁山路交叉口，总建筑面积14万m²，总工期：700天。拟建建筑物11栋，其中1~3#楼地上28层，地下1层，框剪结构；4#~9#楼地上27层，地下1层，框剪结构； 10#、11#楼地上5层，地下1层；建筑高度：1~3#楼为90.3m；4#、7#、9#楼为87.3m；5#、6#为80.0m；8#楼为84.0m；10#、11#楼为15.9m;临街处局部为2层商业裙楼，整个建筑场地均有1层地下室，框架结构。
本工程勘探深度范围内地层主要由粉质粘土、粉土夹等粉质粘土、细砂组成。持力层为第9层粉质粘土层，抗震设防烈度为6度。
本工程建设单位为漯河方圆置业有限公司；设计单位为深圳市国际印象建筑设计有限公司；勘查单位为黄河勘测规划设计有限公司；监理单位分别由河南立新监理咨询有限公司和河南泰昌建设管理咨询有限公司担任，施工单位为汕头市潮阳第二建筑总公司。
1.2 现场情况

本工程交通便利，整个场地由于基础开挖面积大，造成施工区域内施工场地较狭窄，不利于现场周转材料及现场施工布置。

1.3 水文、地质条件、场地、气象情况

1．水文、地质情况
本工程勘察期间量测的水位在地面以下3.0米左右，正常年份地下水年变幅1.0米，近3~5年最高水位约1.5米左右。历史最高水位1.0米，水位标高均各70m。根据水质分析报告，地下水对混凝土结构具有微腐蚀性，干湿交替情况下地下水对钢筋混凝土结构中的钢筋有微腐蚀性。
2．场地情况
本场地建筑抗震设防类别为丙类，抗震设防烈度为6度，建筑场地类别为Ⅲ类。

1.4 建筑、结构概况

本工程建筑桩基设计等级为丙级，采用预应力混凝土管桩，单桩竖向承载力特征值取1200KN。
主楼基础为筏形基础，筏板厚度为1600mm，地下车库基础为桩承台加底板，外墙为300mm厚钢筋混凝土墙，外做SBS改性沥青聚酯胎防水卷层，地下室抗渗等级为P6。
本工程施工重点和难点：地下室底板大体积混凝土施工、地下室挡土墙的施工、地下室防水施工、地下室降水施工等。
根据实际情况编制本工程施工组织总设计，其中对应的各项施工准备工作将在有关条件具备的情况下尽快完成。

1.5 工程特点

（1）本工程具有混凝土量大、设计标准高、技术复杂等特点，因此，必须引起高度的重视，在建设单位及监理单位的统一协调指挥下，集中优势力量，将优秀的设计与先进的施工技术实现最佳的组合，以便优质、高效、低成本完成本工程，把本工程建成市内一流的建筑精品工程；
（2）工期紧，拟定于2011年03月01日开工，2013年01月31日结束；
（3）施工目标：省优工程奖（结构中州杯）；
（4）安全文明目标：市级安全文明标准化工地；
（5）地下水位较高，地下室底板厚度350-1600mm，属大体积混凝土，对防渗防裂要求高，需采取特殊技术措施，其详见《大体积砼专项施工方案》。
（6）料具、机械设备需用量大；
（7）由于工期紧，劳动力投入集中，合理安排工序穿插和流水施工并搞好各专业之间协调管理非常关键。

1.6 施工组织机构及职能
漯河滨河·颐景园一期工程是一项大型建设项目，工程投资大、工期紧、标准高、涉及的专业面广、参建单位多。为了加强对本工程的施工总承包管理，我公司将发挥公司优势，选派具有丰富经验的施工管理和工程技术骨干，在施工现场组建精干高效的施工总承包项目经理部，全权负责工程的施工组织和指挥，项目经理部严格按项目法实行施工管理。
项目经理部直接受建设单位（监理）指令并对建设单位负责,对专业分包商进行管理和协调。项目经理部为施工现场总指挥部，总工程师、施工员、质量员、安全员、测量员、试验员、预算员、材料员等分工明确，紧密配合开展工作。项目经理部组织机构如下图所示：

工程部经理：胡晓俊
项目总负责：杜军伟
生产经理：周祖群
项目副经理：
刘世昌
项目总工：
徐晓龙
主管工长
7
名
材料主管
1
名
安全
主管

潘
永
方

名
施工员
7
名
测量员
1
名
资
料
试
验
员
2
名
预算成控员
3
名
材料员
2
名
仓管员
2
名
安装主管
2
名
保安员
8
名
安全员
2
名
现场电工
3
名
机修工
2
名
办公室主任
1
名
项目会计
1
名
质检员
3
名

1.7岗位职责
1．项目经理岗位职责
（1）代表企业实施施工项目管理。贯彻执行国家法律、法规、方针、政策和强制性标准，执行企业管理制度,维护企业的合法权益；
（2）履行“项目管理目标责任书”规定的任务；
（3）对进入现场的生产要素进行优化配置和动态管理,确保项目经理部与工程质量工作有关的人员素质能达到岗位能力的要求；
（4）组织编制项目管理实施规划；
（5）建立质量管理体系和安全管理体系并组织实施。
2．技术负责人岗位职责
（1）检查监督施工规范和操作规程的执行,确保工程质量始终于受控状态；
（2）组织编制施工组织设计和施工方案；
（3）组织项目经理部管理人员学习规范和操作规程,对劳务人员进行质量意识教育和技术业务培训；
（4）及时解决影响工程质量的技术问题；
（5）参与基础和主体结构验收，负责竣工工程申报。
3．施工员
（1）负责工程的定位、标高、沉降观测，找平等测量放线和检查工作，处理简单地基坑开挖问题，并能解决一般的技术问题；
（2）编制简单的单位工程施工方案及月、旬作业计划,并进行各项施工准备工作，施工中能掌握施工计划的关键线路保证施工进度，进行动态管理；
（3）掌握常用建材的型号、规格和性能，合理使用建材；
（4）采取可行措施保证质量、安全，能用质量验评标准实测用具进行工程质量验评，保证产品质量，对一般的质量、安全事故进行分析；
（5）执行各项分项工程的技术交底、复核、隐蔽工程、交接班、文明施工等各项管理制度；
（6）合理安排土建、安装施工搭接和配合的工作,正确选用施工机具，科学管理施工现场用水用电；
（7）搜集、整理各种施工记录、技术档案、施工日记内业资料、质量保证原始资料。
4．质检员
（1）执行本专业有关常用的工程材料质量检验评定标准，熟悉有关常用的规范、操作规程；
（2）认真落实质量责任制，对操作过程进行质量控制，坚持样板间制、检查制和奖罚制；
（3）参与对班组的技术交底，制定分项工程质量保证措施和通病防治措施至监督落实；
（4）参与隐蔽工程、基础和主体结构验收；
（5）对质量监管部门查出的质量问题负责督促限期改正，及时反馈信息，积极协助和主动配合检查；
（6）负责专职检查，对分项工程进行质量核定,对分部工程进行质量核定。
5．材料员
（1）依据施工图纸和施工组织设计以及图纸会审纪要等有关技术文件，结合施工现场的实际情况，及时编制材料需求计划；
（2）按质量管理体系的要求，掌握建筑材料采购、运输、验收、供应、仓管、计量、内业资料管理等基本知识，认真实施材料管理计划；
（3）收集、分析、传递材料价格、材料管理信息，合理贮备材料，严把材料质量关，做好进场材料的验证取样工作；
（4）建立和健全材料供应台帐，按时编报有关报表。
6．生产班组长
（1）加强班组质量教育，树立“质量第一”的意识；
（2）熟悉图纸，负责班组质量指标的分解、落实和完成；
（3）每道工序完工后，由该道工艺的施工班组长负责班组的自检、互检，合格后与后道工序的班组办理交接检查，以保证工序操作符合技术交底的要求，如出现不合格品，执行《不合格品的控制程序》、《纠正和预防措施控制程序》；
（4）组织班组工人严格执行“三检制”，保证不合格不出班组，按“三不放过”的原则处理质量事故，对交付检验的工程产品的质量负责。
7．生产工人
（1）严格按工艺规程的要求进行操作，严格执行“三检制”，对由于不执行工艺及操作原因而造成的质量事故和不合格产品负责；
（2）出现质量问题及时向班组长反映，并参与原因分析，对不及时自检和不及时反映问题造成不合格负责；
（3）保证个人质量指标的完成；
（4）严格控制不明来源材料的发生，对由此造成的质量问题负责；
（5）努力学习施工验收规范、施工操作规程和质量管理知识，提高操作技能。
8．专职安全员的岗位职责
（1）检查、监督施工现场贯彻安技规程和落实安技措施；
（2）发现安技措施不落实，违章指挥、冒险作业，对危及人身安全的隐患，职业病危害严重时，有权直接向施工现场提出修正意见，发出《隐患通知书》限期改正，或令其暂停作业，立即改正。施工现场必须接受监督、检查，按期落实整改；
（3）对违反政策、法令，忽视安全措施，冒险蛮干又不听劝告，不接受监督检查的生产指挥人员，有权向上级部门报告，向当地政府安全监察站反映，以至向人民检察院申请诉讼；
有权对安全、文明生产做出显著成绩，有重大贡献的单位和个人，提出物质奖励和给予荣誉称号的建议意见。

1.8 工程项目总承包管理体系

本工程工期紧、标准高，涉及的专业面广，明确各参建单位在工程项目组织结构中所处的位置和相互关系是保证工程项目建设能科学有序地进行的基础，在把该工程建设成一流建筑精品的同时，实现优质、高速、低成本的目标。

总承包管理体系示意图
注：具体总承包管理实施措施另见总承包管理方案

1.9 编制依据

1.我公司与建设单位签定的总承包合同；
2.建设单位提供的地质勘察报告书；
3.建设单位提供的全套施工图纸；
4.《建筑基坑支护技术规程》JGJ120-99；
5.《建筑工程施工质量验收统一标准》GB50300-2001；
6.《建筑地基基础工程施工质量验收规范》GB50202-2002；
7.《混凝土结构工程施工质量验收规范》GB50204-2002；
8.《砌体工程施工质量验收规范》GB50203-2002；
9.《地下防水工程质量验收规范》GB50208-2002；
10.《建筑装饰装修工程质量验收规范》GB50210-2001；
11.《建筑地面施工质量验收规范》GB50209-2002；
12.《屋面工程施工质量验收规范》GB50207-2002；
13.《民用建筑工程室内环境污染控制规范》GB50325-2001；
14.《建筑施工安全检查标准》JGJ59-99；
15.《建筑工程冬期施工规程》JGJ104－97
16．《建筑电气工程施工质量验收规范》GB50303-2002。
17．《建筑给排水及采暖工程施工质量验收规范》GB50242-2002。
18.《通风与空调工程施工质量验收规范》GB50243-2002。
19.《自动喷水灭火系统施工质量验收规范》GB50261-2005。
20.《建筑给水聚丙烯管道工程技术规范》GB50349-2005。
21. 工程建设强制性条文及现行的施工操作规程、施工及验收规范；
22. 其他相关国家及地方规范及标准；
23. 我公司现有制定的有关质量、安全规章制度；
24. 该工程的工期要求及我公司的年度施工计划；
25.《施工组织设计编制工作规定和编制指导纲要》(FJLJG/ZJ-2004)。
第二章 施工部署

2.1 施工进度计划

本工程拟定开工日期为2011年03月01日，竣工日期为2013年01月31日。根据施工内容，将制定详细的工程进度计划。详见施工进度网络计划图。

2.2 施工总体方案

2.2.1施工分段

为保证工程工期及工程质量，故在施工安排上采取平面流水、立体交叉作业的施工部署。本工程地下室施工段的划分根据筏板基础图后浇带分为七个施工区域，每两个后浇带间的区域为一施工区域，为了有效保证地下室防水要求，故本工程在施工过程中尽量不设施工缝。后浇带布置详见筏板基础平面图。
本工程占地面积较大，工期紧，为保证工期及工程质量，同时加快料具的周转次数，故在施工安排上采取平面流水、立体交叉作业的施工部署。部署如下：
（1）经与甲方协商同意，结合现场实际情况，本工程混凝土采用商品混凝土。为此，现场拟采用七台地泵及两台汽车泵进行混凝土浇筑，因此应严格按照施工进度计划精心组织、实施各施工段的施工进度，错开11栋楼的混凝土浇筑时间，以免出现三栋楼同时需要浇筑混凝土而延误工期的现象。
（2） 在主体结构施工达到地上十层以上后及时组织人员穿插进行室内砌筑、抹灰等初装修工作，以保证总工期不拖延。

2.3 主要施工方法

地下室底板侧模承台和基础梁侧面采用120厚非粘土砖模（砖MU7.5，水泥砂浆M5），1：2水泥砂浆抹面20厚。
砖模厚度应根据场地实际情况确定，一般取1/4土体厚度（淤泥流动性较大时，取1/3）砖模厚度应根据场地实际情况确定，一般取1/4土体厚度（淤泥流动性较大时，取1/3）。
厚度大于240时，可做成台阶式。
现场所有混凝土采用商品混凝土，混凝土使用砼地泵及汽车泵进行施工。
现场模板采用多层优质胶合板模板。地下室底板、外墙、采用抗渗混凝土，抗渗等级为P6。砌体拉结筋采用植筋办法。

2.4 施工顺序

总体施工顺序为两个施工区域平行施工。每个区域的施工段按以下施工顺序施工。
施工顺序：降水→土方开挖→基坑支护→二次土方开挖→清槽→垫层→防水→防水上找平层→地下室底板钢筋混凝土施工→地下室钢筋混凝土结构施工→（地下室外防水→防水层外保护层→回填土）地上钢筋混凝土结构施工→砌体→粗装修→机电安装
施工时应协调考虑好11栋楼同一工序之间料具、机械的投入及周转、使用的先后次序问题。
2.5混凝土搅拌及输送机械

本工程所有混凝土采用商品混凝土，拟投入以下设备：
1）HBT80 拖式混凝土泵：4 台；输送泵管4套。
2）混凝土运输罐车：8台；
3）布料杆3套；
4）混凝土汽车泵DC-11B：1 台。
另外，浇筑底板混凝土时根据现场情况，适当增加混凝土运输罐车。

第三章 施工准备工作

3.1 施工现场总平面布置及文明施工措施

总平面管理由项目经理统一负责，由徐晓龙为质安负责人主管，按生产和生活区分开的原则，各专业加工、堆放等施工生产用地均分片布置。具体详见附图。

3.1.1生产用场地

施工期间砂、石材料及砂浆搅拌布置于5#、6#号楼南侧场地上，场地面采用150mm 厚C15混凝土硬化处理；钢筋场地设置详见【现场平面布置图】，钢筋场地用100mm厚碎石硬化，以防污染钢筋。具体详见附图。塔吊布置详见塔吊平面布置图，塔吊基础图详见《塔吊专项方案》。

3.1.2生活、办公区

生活区布置在二期建筑用地场地内，包括工人宿舍、水冲式卫生间、淋浴间、职工食堂等；办公区设在施工现场东侧，按照甲方规划要求进行布置。

3.1.3施工用临时道路

场区在东大门西侧设置一条施工用主干道，且在施工场地四周设置一道环形施工道路。路宽3m，200m厚C15混凝土硬化处理；生活区内临时道路宽3m，素土夯实，150m厚C15混凝土硬化处理。材料堆场和加工场均与施工主干道连通。场区施工用临时道路主道采用水泥硬化覆盖，其主要目的是降尘及预防雨天进出现场车辆车轮带泥污染市政道路，以达到城市管理需要。临时道路宽度为4m,厚度200mm,具体在Mb-C~Mb-D之间。

3.1.4场区排水

场区平整时做成一定坡势，并根据实际情况在整个场区系统地布置排水沟，雨水经场区临时沉淀池沉淀后排入市政污水管网。为防止雨期施工时雨水进入地下室，在地下室基坑上口四周设置300mm（宽）×500mm（深）排水沟，雨水通过排水沟汇入城市雨水管网。排水沟两侧为120mm砖墙并抹1：2.5 水泥砂浆，沟底为50mm细石混凝土。如下图：

排水沟做法示意图
办公区和宿舍区楼房前均设置排水沟，做法如上图所示。具体位置见临时设施布置图。污水经现场沉淀池沉淀后排入市政污水管网。

3.1.5施工用水、生活用水

施工用水拟采用地下水，但必须经化验合格后方可使用。地下水通过遗留的水井抽取，建设单位应负责协调办理此水井的相关手续。
办公楼、食堂的饮用水亦采用地下水，但必须经化验合格后方可使用。水井经建设单位许可，我方自行开挖，建设单位应负责办理此水井的相关手续。

3.1.6施工用电

工地安装四台315kVA的变压器，供我施工单位现场施工及生活用电。同时为保证混凝土浇筑的连续性，应由建设单位提供160kW备用发电机电源。
现场施工用电将编制临时用电施工组织设计。
3.1.7垂直运输机械布置

根据本工程的实际情况，为满足工程需要，保证工程的连续性，安装6台自升式塔吊和9台100mm内双笼施工电梯。塔吊为QTZ5013D塔机，臂长50m，最小起重量2t。
施工电梯安装位置及施工方法，具体详见专项施工方案。

3.1.8现场文明施工措施

创建文明标准化工地已成为当前城市文明施工的重要窗口，是促进城市两个文明建设的有力保证，要使工程施工过程中有一个安全、文明的施工环境，采取以下措施：
（1）成立以项目经理为组长，各队长为组员的现场文明施工领导小组，建立文明施工责任制，按阶段绘制文明施工平面布置图，划分区域责任人，实行挂牌制。实施每月组织一次检查和评比的制度，评分标准按建设部颁发的《建设工程现场综合考评试行办法》进行。
（2）工地办公室应具备各种图表、图牌、标志。施工机械设备、安全等标识均按统一要求制作。施工现场必须设立明显的标牌，主要入口处设立“五牌一图”。
（3）施工区域与生活区域分开，生活设施齐全，具有办公室、宿舍、食堂、厕所、浴室，且必须具备通风、防暑、防火、卫生等基本条件，食堂清洁、卫生，生活污水按规定排放，努力使施工场所的场貌规矩、整齐，同周边环境相融洽。
（4）施工现场材料、成品堆放整齐，加强和提高成品保护意识，并设专人看管，防止损坏和污染。建立节水措施，消灭常流水、常照明。
（5）现场环境卫生整洁，无污水横流，无建筑垃圾，无污染乱弃，建筑垃圾做到随清随运，不允许堆放过夜，场地必须平整无积水。
（6）严格控制建筑噪音、粉尘污染，减轻噪音扰民。
（7）临时设施搭设统一，规划整齐，施工现场的半成品、材料堆放、机械设备、照明线路均按规定堆放或架设。
（8）现场应具备足够的消防器材并由专人负责，安全标志、防火标志及宣传牌要明显醒目。
（9）施工场地应平整、道路硬化、排水畅通、无路障、无积水，按程序组织施工，做到工完场清。
（10）严格按照文明施工标准建设办公室及生活区临时设施，在建施工楼层严禁住宿。
（11）设立临时建筑垃圾点，及时清理建筑垃圾。
（12）施工现场必须设置大门，设置门卫并建立门卫制度，工地管理人员必须佩戴工作卡。
（13）施工现场要设立明显的防火标志，建立防火制度，按规定在相应的场所配足消防器材及防火用品。
（14）易燃、易爆、剧毒物品应有专库、专人管理，禁火场所严禁有明、暗火。施工现场设立吸烟区，工地不应有烟头。
（15）施工区域严禁居住家属，更不能让小孩窜入工地玩耍。
（16）形象策划：
企业形象策划目标：创建文明卫生施工现场，争创名牌工程。
根据汕头市潮阳第二建筑总公司对工程项目施工现场CI实施的要求,结合本工程所处地理位置、工程规模、工程工期等因素，我们拟把此工程列为CI达标工程， 具体实施要求如下：
1）工地大门要求：本工程计划办公区设大门4个，南大门为工地主大门，大门两侧设置门垛，上设置门头，门头采用蓝底白字喷绘，所有大门均蓝底白字喷漆，统一颜色、统一字体，东大门两侧外设置停车位，停车位用150厚C15混凝土硬化，外围墙用1:2水泥砂浆粉刷后用涂料刷白，统一书写安全文明标语，东大门内北侧设一旗台，旗台用免烧砖砌筑1:2水泥砂浆粉刷，外粘贴红色大理石。工地围墙内侧均用1:2水泥砂浆粉刷，外用涂料刷白，统一书写安全文明标语。具体布置位置见施工总平面布置图。
2）围墙做法:围墙均采用砖砌240墙，墙体内外均刷白色涂料，上写安全宣全标语。
3）现场图牌:根据施工建设法规，结合漯河市建委的要求，本工程院内设五牌一图。图牌采用镀锌成品标志牌。
4）现场办公室、食堂、厕所做法及要求：本工程现场办公区内部的会议室、办公室、经理办公室等都应悬挂公司质量方针和质量目标，制作质量方针和质量目标标牌的大小可根据现场办公室的大小和所悬挂位置来确定。但制作样式（包括字体的颜色等）都应符合要求，不得随意改变。会议室根据项目需要悬挂本公司已建主要工程的照片。本工程办公室采用彩板建成，地面为防滑地砖。办公桌椅统一购买；食堂应宽敞明亮，室内镶贴瓷砖；厕所采用水冲式公共厕所，内墙镶贴瓷砖。项目施工及管理人员统一着装。
现场办公室和其他房间都应悬挂门牌，门牌样式为有机玻璃板，尺寸为280mm×90mm。项目部办公室门牌上面应加公司标志，食堂、卫生间门牌不允许加标志，门牌接粘在门的上中部。

3.2 劳动力计划

本工程劳务选用素质优良、具有丰富施工经验的队伍，在施工管理上、技术上、质量上都有很好的保证。
本工程施工阶段高峰期施工人数约人726人，其中木工240人、钢筋工160人、混凝土工60人、架子工40人、电焊工6人、机电安装50人、防水工20人、普工150人。
各专业施工队伍根据施工进度与工程状况按计划、分阶段进退场，保证人员的稳定和工程的顺利展开。

3.3 工程材料的进场计划

本工程所需材料提前15d编制需要量计划，且保证所用材料提前1~3d进场。诸如钢筋等加工周期较长的大宗材料须提前编制准确、详细的进场计划，既不过早进场而积压资金，也不能出现缺少材料而影响施工。

3.4 主要机具使用计划

投入工程主要施工机械设备如表3-3、表3-4 所示。

投入工程主要施工机械设备(土建部分)
表3-3
序号
机械或设备名称
型号规格
数量
国别产地
制造年份
额定功率（kW）
生产能力
备注
（进场
日期）
1
装载机
ZL50C
1
柳工
2011.3
162

2011.4.1
2
电弧焊机
BX3-300-2
6
长沙
2011.3
60

2011.4.1
3
对焊机
UN1-75
6
长沙
2011.3
75

2011.4.1
4
钢筋弯曲机
GW40
12
大连
2011.3
2.8

2011.4.1
5
钢筋切断机
QJ40-1
12
大连
2011.3
7.5

2011.4.1
6
钢筋调直机
GJ6-4/8
6
大连
2011.3
5.5

2011.7.8
7
混凝土搅拌机
HZS50
6
山东
2011.3
65

2011.7.8
8
混凝土地泵
HBT80
6
山东
2011.3
90

2011.4.10
9
砂浆搅拌机
JS350
12
山东
2011.3

2011.10.8
10
插入式混凝土振
ZX50C
30
大连
2011.3
1.1

2011.7.8
11
平板式混凝土振
ZB11
10
大连
2011.2
1.1

2011.4.6
12
自升式塔吊
QTZ5013D
6
广西
2011.3
60

2011.3.29
14
双笼施工电梯
SCD200/160
9
上海
2011.5
20

2011.7.1
15
台锯

12
山东
2005.3
5.5

2011.4.1
16
压刨机

2
山东
2005.3
2.5

2011.4.1

投入工程主要施工机械设备表(安装部分)
表3-4
序号
机械或设备名称
型号规格
数量
国别产地
制造年份
额定功率（kW）
生产能力
备注
（进场日期）
1
联合角咬口机
δ=1.5～4mm
5
南京
2011

2011.7.1
2
联合角弯头咬口机
δ=1.5～4mm
5
南京
2011

2011.7.1
3
单平咬口机
δ=1.5～1.2mm
5
南京
2002

2011.7.1
4
插条机

4
常州
2003

2011.7.1
5
折方机
δ=1.5～4mm
4
常州
2003

2011.7.1
6
砂轮切割机

20
烟台
2004

2011.7.1
7
交流电焊机
BX-300
15
沈阳
2002

2011.7.1
8
交流电焊机
BX-500
14
沈阳

2002

2011.7.1
9
直流电焊机
AX-300
6
沈阳
2003

2011.7.1
10
气焊工具

18
大连
2003

2011.7.1
11
台式钻床
EQ3025
15
日本
2002

2011.10.1
12
手动试压泵

4
烟台
2004

2011.10.1
13
电动试压泵
4D-SY/35
4
上海
2004

2011.10.1

3.5 减少扰民、降低环境污染的措施

按照施工平面图，对施工现场进行合理规划。在场地中做到场地平整，材料堆放整齐,道路畅通，照明充足，无长流水、长明灯。建筑垃圾做到日集日清，集中堆放，专人管理，统一清运。
混凝土输送中的污水、冲洗水及其他施工用水要排入临时沉淀池沉淀处理后，再进行定点排放。
文明施工，尽量减少人为地大声喧哗，干活时不得喊号子。
在钢筋、钢管、钢模进场或出场时，要轻拿轻放，避免出现较大声响。
木工房、钢筋加工、模板修复等有较大噪声的作业要尽量做到封闭施工，避免噪音污染。
尽量减少夜间施工，以免影响居民休息，不得干扰企业机关的正常工作，如确属施工工艺要求时，要办理夜间施工许可证，并采取相应的降噪减震等措施，做到不影响或少影响周围单位或居民的休息。
防止施工车辆运送中随地撒落，如有撒落，派专人打扫。落实施工现场“门前三包”制度。

3.6 施工现场通信联络

现场拟安装程控电话10部，有关人员配备手机、对讲机，以增强相互间信息联络；塔吊指挥采用哨、旗及对讲机；混凝土泵采用对讲机进行开泵、停泵调度。

3.7 现场临时用电设施

现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S 接零保护系统，按三级配电两级保护设计施工，PE 线与N 线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。

3.7.1编制目的

为了保证主体施工过程及后期机电安装、装修工程用电，对土建、安装、装修等整个施工过程用电进行整体规划，充分考虑了各施工阶段用电机具的用电量，以满足整个施工过程的用电要求。

3.7.2现场变压器容量

施工现场建设单位提供变压器4台，容量为1260kVA。
2.7.3主要用电机具负荷
表3-5
序号
机械设备名称
型号规格
数量
国别产地
制造年份
额定功率（kW）
合计功率（kW）
1
混凝土搅拌机
HZS50
6
山东
2011．2
6.5

2
电弧焊机
BX3-300-2
6
长沙
2011．2
60
360
3
对焊机
UN1-75
6
长沙
2011．2
75
150
4
钢筋弯曲机
GW40
12
大连
2011．2
2.8
5.6
5
钢筋切断机
QJ40-1
12
大连
2011．2
7.5
15
6
钢筋调直机
GJ6-4/8
6
大连
2011．2
5.5
11
7
混凝土地泵
HBT60
6
徐州
2011．2
90
90
8
砂浆搅拌机
JZ500
9
山东
2011．2
15
30
9
插入式混凝土振捣ZX50C
ZX50C
30
大连
2011．2
1.1
13.2
10
塔吊
QTZ5013D
6
广西
2011．2
60
120
11
施工电梯
SCD160/160
9
上海
2011．2
20
40
12
扬程50m水泵
IS100-65-20
60
大连
2011．2
22
44
13
电刨

12
山东
2011．2
2.5
5
14
电锯

12
山东
2011．2
5.5
11
15
平板式振捣器
ZB11
6
山东
2011．2
1.1
4.4

3.7.4供电方案

考虑施工现场实际情况及用电需求决定每2层设置一个分配电箱。分配电箱摆放在施工层上，其电源线引自总配电箱，如下图所示。

供电系统严格执行TN—S 接零保护系统，系统如下图所示。

TN—S系统示意图
漏电保护器的接线方法如下（1 为工作接地，2 为重复接地）：

漏电接线示意图
供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。
3.7.5电缆线路敷设
电缆敷设时，不得有过度弯曲，并不得有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。
末端开关箱电源线选用YX—3×16+2×6 五芯橡套软电缆，二级分配电箱电源线选用YX—3×35+2×16 橡胶套五芯软电缆，一级分配电箱选用VV—3×70+2×35 电力电缆。

3.7.6总用电量计算
施工用电量达到峰值时的用电机具主要有：
混凝土输送泵 3×90kW=270kW
塔 吊 6×40kW=240kW
切 断 机 12×3.3kW=39.6kW
弯 曲 机 12×3kW=36kW
对 焊 机 12×75kW=900kW
电 焊 机 6×23.4kW=140.4kW
电 刨 2×2.5kW=5kW
电 锯 2×5.5kW=11kW
振 捣 棒12×2.2kW=26.4kW
平板振捣器 6×1.1kW=6.6kW
施工电梯 9×40kW =360kW
现场照明12×3.5KW=42kw
施工现场所用全部电动机为94台，设备总功率Σ p1 =2077kW，需要系数K1 取0.6，电动机的平均功率因数COSφ取0.78。
由于生活照明用电比较动力用电要少得多，故按照动力用电的10%考虑即可满足要求。
P = 1.1× (K1Σp1 /cosφ+ K2Σp2 + K2Σp2)
=1.1×(0.6×443/0.78+214.4×0.6+44.3)
=544.76kW
根据用电量计算及施工现场实际情况，施工动力用电需三相380V 电源，照明需单相220V电源。由于建设单位提供4台315kVA
