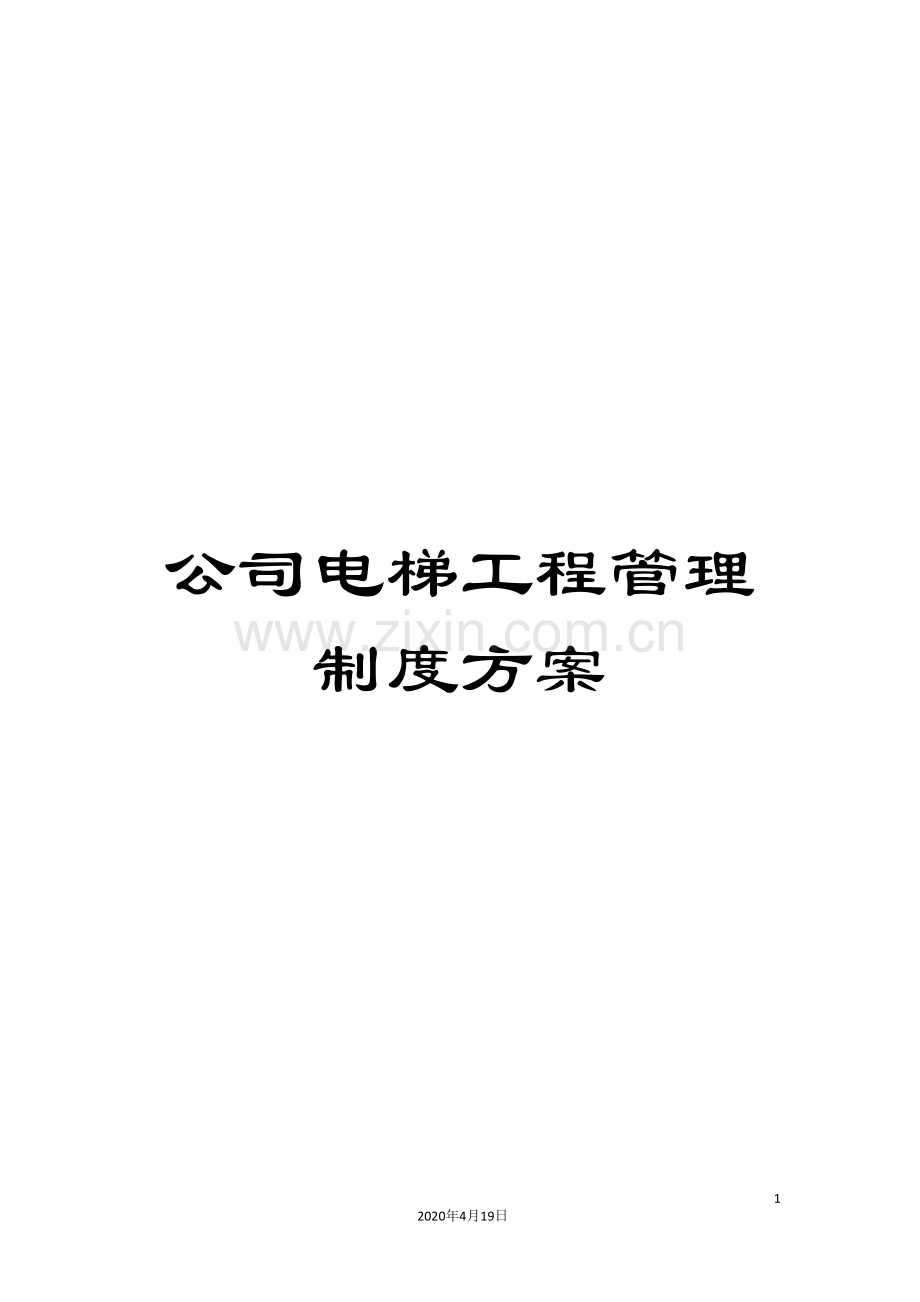

公司电梯工程管理制度方案.doc

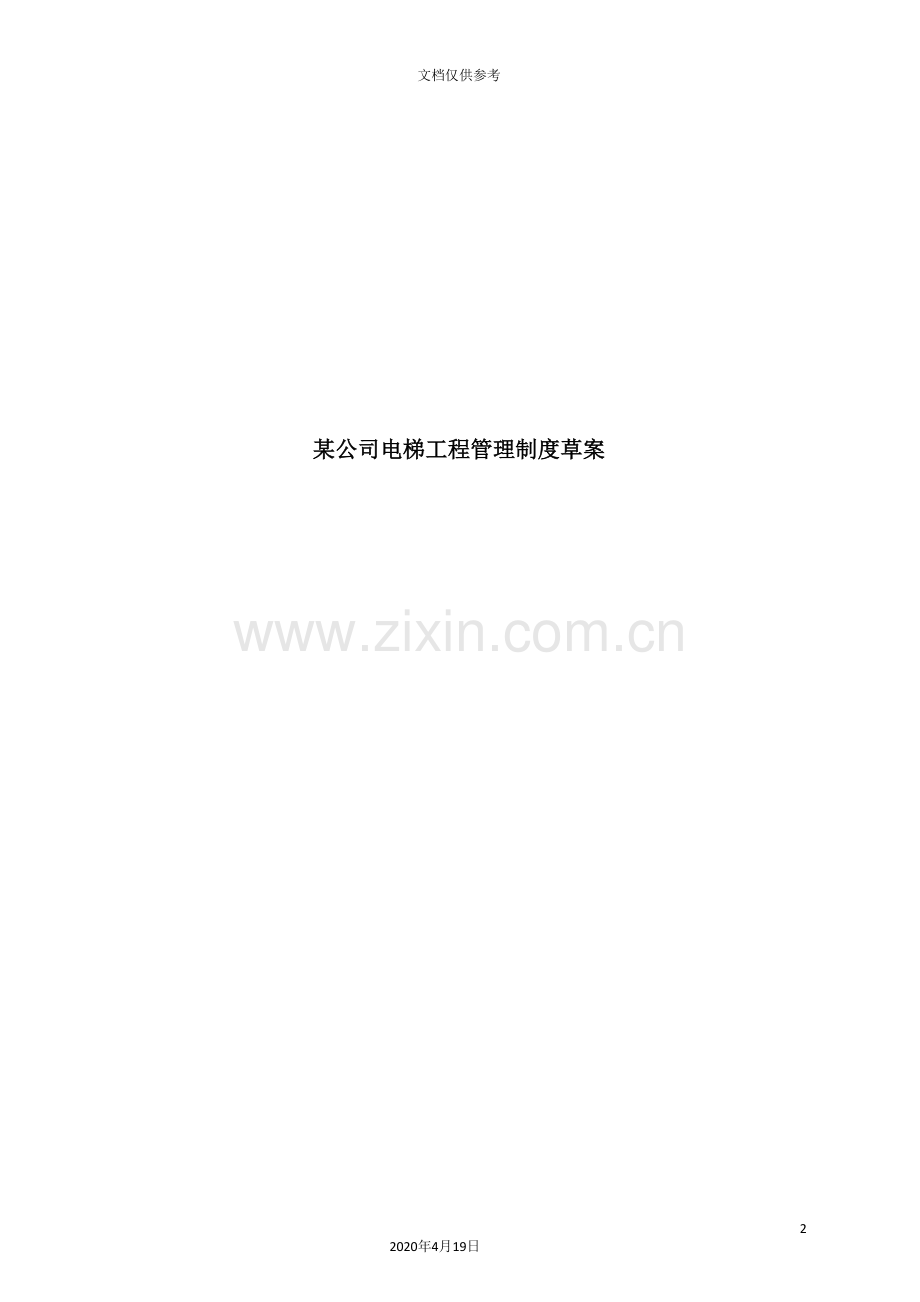

公司电梯工程管理制度方案652020年4月19日文档仅供参考某公司电梯工程管理制度草案电梯安装作业安全要求1 施工前的准备工作 1.1 应确定项目负责人、安全管理人员和施工班组及作业人员。 1.2 应在认真审核图纸资料的基础上勘察施工现场,有针对性地编写施工方案和安全措施。 1.3 进场前应对所有施工人员进行安全交底,并做好交底记录。 2 施工前的安全检查确认 2.1 在层门口、机房入口应做好安全防护和安全标志,确认其完好可靠。 2.2 应对电动工具、电气设备、起重设备及吊索具、安全装置等进行检查,确认其安全有效。 2.3 对个人携带的安全防护用品应进行检查,确认其完好齐全。 3 现场安全作业基本要求 3.1 进入施工现场应配戴安全帽,并穿工作服、工作鞋等安全防护用品。 3.2 施工现场严禁吸烟。 3.3 电焊气焊等明火作业应提出动火申请,得到有关部门批准后方可进行动火作业。进入井道及在 2m以上的高空作业,应配戴安全带,并确认安全可靠。在层门口作业时也应配带安全带。 3.4 电动工具应在装有漏电保护开关的电源上使用,使用前应试验漏电按钮,确认漏电保护开关有效。 3.5 井道施工禁止上下交叉作业。 3.6 除作业需要,层门口防护栏(门)不应打开,防护栏(门)打开时应有人监护。 3.7 进入井道前应将各层门口附近的杂物清理干净,以防止掉入井道,伤及井道内的作业人员。安装材料应码放在层门口的两侧,不应在层门口前放置任何物品,以防落入井道。 3.8 严禁在井道内上下抛掷工具、零件、材料等物品。 4 脚手架的安全使用 4.1 脚手架应由专业人员搭设,并经有关部门验收后方可使用。脚手架的更改、拆除也应由专业人员完成。 4.2 在每层楼作业位置设置作业平台,作业平台的脚手板应使用厚度大于 50mm的坚固干燥木板,脚手板的宽度应在 200mm 以上。工作平台上的脚手板不应少于两块。 4.3 脚手板应紧固在脚手架上,脚手板两端应伸出脚手架横杆 150mm 以上。 4.4 禁止在脚手架上放置材料、工具等物品。 4.5 应按标准规定敷设安全网,随时清理脚手板及安全网上的杂物,安全网发生破损应及时更换。 4.6 同一工作平台上作业的人员不应超过3人。 4.7 井道工作平台上作业的人员应配带安全带及安全绳,并确认连接可靠。 5 用电安全 5.1 施工现场用电应遵守现场用电安全的有关规程。5.2 施工作业用电应从产权单位指定的电源接电,使用专用的电源配电箱,配电箱应能上锁。5.3 配电箱内的开关、保险、电气设备的电缆等应与所带负荷相匹配。严禁使用其它材料代替保险丝。 5.4 井道作业照明应使用36V 以下的安全电压。作业面应有良好的照明。 5.5 所有的电气设备均应保持在完好的状态下使用。 5.6 电焊机的地线应与所焊工件可靠连接,严禁用脚手架或建筑物钢筋代替地线。 6 消防安全 6.1 电焊气焊作业应遵守相应的安全操作规程。 6.2 电焊气焊等明火作业时,应在作业处清理易燃易爆品,并设置防火员,配备灭火器,井道明火作业,除在作业处以外,还应在最底层设置底坑防火员,配备灭火器,作业前清除底坑内的易燃物。 6.3 明火作业结束后,防火员应确认无明火和火灾隐患后方可离开。 6.4 存放配件的库房应配备灭火器,库房内严禁明火。 7 联络 7.1 两人(含两人)以上共同作业时应根据距离的远近及现场的情况确定联络方式,其目的是保证联络有效,能够采用喊话、对讲机、轿内电话等形式。 7.2 凡需要对方配合或影响到另一方工作的,应先联络后操作,被联络人对联络人发出的联络信号应先复述,联络人对复述确认并得到对方的同意后再开始作业。 8 机房作业安全 8.1 预留孔保护应符合: a) 进入机房作业时,应将机房与井道的预留孔有效覆盖保护,防止杂物掉入井道; b) 机房与井道配合作业时,应首先进行联络,确认安全后才可打开保护板。 8.2 曳引机吊装应符合: a) 曳引机应由专业吊装人员吊装进入电梯机房,吊装人员应持有特种作业人员(起重)证书; b) 吊装就位前应确认机房吊钩的允许负荷大于等于设计要求; c) 起重装置的额定载荷应大于曳引机自重的 1.5 倍; d) 索具应采用直径12mm的钢丝绳,钢丝绳、绳套、绳卡符合标准要求; e) 吊装前应确认起重吊钩防脱钩装置有效; f) 索具须吊挂在曳引机的吊环上,不应随意吊挂; g) 曳引机吊离地面 30mm 时,应停止起吊,观察吊钩、起重装置、索具、曳引机有无异常,确认安全后方可继续吊装; h) 吊装时,曳引机上下均不应站人,不应有杂物; i) 起重装置不应将曳引机吊停在半空时吊装人员离开吊装岗位。 8.3 两台(含两台)以上电梯同一机房作业时,如果有已经运行的电梯,应在已运行的电梯周围拉上警戒线,并悬挂警示标志。 8.4 两台(含两台)以上电梯共用一个机房时,电源开关与电梯的标识编号应一致,以免发生误操作。 9 装有多台电梯井道作业安全 装有多台电梯井道作业安全应符合: a) 两台(含两台)以上电梯的井道,施工前应确认井道已经按标准封闭; b) 井道内只要有一台电梯进行明火作业,其它井道内在明火作业面以下不应有人; c) 导轨吊装、轿厢组装等起重作业时,相邻井道应暂时停止工作退出井道,待吊装作业完成后再恢复工作。 10 井道放样板作业安全 井道放样板作业安全应符合: a) 放样板时井道上下作业人员应保持联络畅通; b) 放样板工具和材料应装入工具袋中,并固定在工作平台上确保不会坠落。如在井道中不易固定,则应在不使用时随时退出井道; c) 底坑配合人员应在放样人员允许时才可进入底坑,并保持联络。 11 导轨安装作业安全 导轨安装作业安全应符合: a) 焊接导轨支架和吊装导轨时应遵守高空作业、安全用电、消防安全的有关规定; b) 安装导轨时如需临时拆卸吊装导轨就位位置的脚手架横杆,不应同时拆卸两根(含两根)以上,且应采取防护措施,在导轨就位后,应立即恢复; c) 使用绳索牵拉时绳索强度应满足要求,应两人(含两人)以上牵拉。牵拉时应有锁紧方式; d) 使用卷扬机吊装时,卷扬机应安装牢固并有可靠的制动装置; e) 吊装导轨时应设专人指挥; f) 吊装导轨前应认真检查卷扬机、U 型环、绳索等吊具,确认安全后方可使用; g) 在井道内提升导轨时,作业人员应离开井道; h) 导轨压板、连接板螺栓紧固前不应放松吊挂绳索。 12 层门安装作业安全 层门安装作业安全应符合: a) 层门门扇安装好以前,不应拆除安全围挡; b) 层门门扇安装后应马上安装门锁,并能有效闭锁层门; c) 如层门套与土建结构间缝隙大于 100mm则不应拆除安全围挡。 13 轿厢安装作业安全 轿厢安装作业安全应符合: a) 组装轿厢之前应检查吊索、吊具; b) 手拉葫芦钢丝绳套应经过曳引绳孔挂在机房吊钩上,不应用曳引绳孔作吊挂; c) 吊装轿底、轿架、上梁等重物进入井道时,应设尾绳牵拉。 14 对重安装作业安全 对重安装作业安全应符合: a) 吊装对重架前拆除的脚手架横杆在对重就位后应立即恢复; b) 对重架下支撑应可靠牢固; c) 加载对重块时应防止压手。 15 曳引绳安装作业安全 曳引绳安装作业安全应符合:a) 采用巴氏合金工艺的曳引绳应严格遵守明火作业的规定; b) 使用砂轮机切断钢丝绳时应配戴护目镜; c) 安装曳引绳时不应将曳引绳两端同时送入井道,以免滑落到井道中。电梯施工质量管理制度1、施工队质量负责人是贯彻、执行、落实、检查质量管理制度的主要负责人,施工队必须层层把好质量关,认真贯彻谁指挥生产,谁操作,谁对产品质量负责的原则。2、严格按照有关质量规范、验收标准指导生产班组施工, 并经常深入一线监督和检查评定工作。且按日、旬、月对施工班组和全队工程质量动态进行分析,定期召开分析会。3、技术负责人配合质量负责人共同具体落实各项质量检查制度,由班长负责对当日完成施工部位的质量进行自检,由质检员组织各工种、班组进行交检,由质量负责人作好与甲方的交接验收工作。4、每月定期由队长组织有关人员,对其本队所承担的在施工程项目进行一次质量大检查,查管理班子、查制度落实、查质保措施、查隐患等。5、施工中若出现质量事故,质量负责人应及时向甲方质检技术部门汇报,不得隐瞒、虚报,其事故的补救与整改措施也必须是甲方同意或下达的方案,对于造成质量事故的责任者,应据其情节轻重给予经济处罚或辞退。6、施工队质量、技术负责人应定期对职工进行施工质量的重要性教育,加强技术知识培训,增强职工质量意识,以确保工程质量。电梯施工技术管理制度甲方下达的技术资料文件,施工队的技术负责人应组织队内技术管理班子进行认真学习,并向各作业工种班组进行书面交底,并履行签字手续。施工队不得擅自更改图纸设计,如有设计变更必须按甲方技术部门下发的书面变更施工,施工中不得不懂装懂,一知半解的盲目操作。施工队必须有完整的施工日记和逐层的技术交底内容记录,变更洽谈记录,测量放线记录,质量验收记录等,以保证资料的完整性和操作生产的可靠性。对于特殊工艺要求,应由技术负责人组织作业人员进行技术操作培训,对于特殊工种,如架子工、机械工、电气焊工等必须持证上岗。冬雨季施工项目,必须按照甲方技术部门下达的冬雨季施工技术措施进行施工,确保工程质量和安全生产。施工队应积极配合公司、甲方安排的各种技术培训,技术负责人应经常组织队内管理人员及工人进行技术学习,不断提高队伍的整体技术平。对临时施工用电,要有详细的安排,要有临时用电方案。新装电梯验收检验申请程序一、检验依据根据第二十一条:锅炉、压力容器、压力管道元件、起重机械、大型游乐设施的制造过程和锅炉、压力容器、电梯、起重机械、客运索道、大型游乐设施的安装、改造、重大维修过程,必须经国务院特种设备安全监督管理部门核准的检验检测机构按照安全技术规范的要求进行监督检验;未经监督检验合格的不得出厂或者交付使用。二、检验标准1、电梯监督检验规程; 2、(GB10060-1993); 3、(GB7588-1995); 4、; 5、(GB16899-1997); 6、; 7、(JG135- ); 8、; 9、(JG5071-1996)。三、申请检验持以下资料到所在地特种设备安全监督管理部门申请:1、使用单位填写(需盖使用单位公章);2、检验费缴款凭证;3、告知书、告知书回执;4、整机合格证;5、装箱单;6、销售合同;7、自检报告及自检记录;8、试运行记录;9、隐蔽工程施工情况记录;10、如有改变原施工方案的,应有改变施工情况记录。 如使用单位申请材料不齐全或者不符合法定形式的,当场或者在5日内一次告知申请人需要补正的全部内容。待申请人补齐资料后,给予受理并安排相应的检验。四、业务受理在受理申请之日起,10个工作日内安排检验,现场给予。五、实施现场检验的条件1、对电梯进行自检,做好自检报告;2、准备好额定载重量125%的标准试重物;3、准备好相关的档案、制度(电梯电气原理图、电梯管理员操作证等)备查;4、电梯使用、安装单位应安排相关的专业人员到现场配合检验。六、检验报告出具和发放检验完成后,在10个工作日内出具”电梯检验报告书”。不同地区的具体要求略有差异,需按地区具体要求办理!电梯故障维修标准作业程序一、目的 规范电梯故障维修工作,确保电梯的安全运行。 二、适用范围 适用于物业管辖内的电梯故障维修工作。 三、职责 1、电梯分包公司和电梯维修工负责电梯发生故障时的紧急维修工作。 2、工程部主管负责电梯故障维修的组织监控工作。 四、程序要点 1、电梯发生故障后,电梯维修供应快速到达现场(值班人员和电梯工10分钟内;分包公司30分钟内)。 2、先察看故障现象、分析发生故障原因、分析故障的位置。 3、根据不同的故障,进行相应的处理。 4、一般常见机械故障及处理措施。 (1)机房: 奠基轴承故障:奠基运转时发出异常声响,如判断是轴承故障,应拆下奠基检查轴承,如有发卡、磨损过大,则需更换轴承; 选层器故障:一般有以下几种: 滑链:应调整链条长度,调整带动轮位置; 选层器三角出头不动:多为污尘太多所致,应用除污剂清除污染。此剂除污快、去污强,而且还有润滑作用; 上、下滑杆不灵活:主要是导向轴承锈死、或导轨没有润滑、主导州生锈、没有润滑油所致。应更换导向轴承、导轨加润滑油、出去主导轴锈污、加润滑油。 制动器故障:制动闸瓦与制动轮之间有摩擦现象。应调整制动闸瓦,更换制动闸瓦,除去制动轮上的油污; 限速器故障:夹绳钳口及绳槽处有杂物、轴承损坏。应清晰杂物、更换轴承。 (2)井道与轿厢: 轿厢门和自动门机构故障:开关门时有抖动声、不开门、不关门,开门时有碰声、门隙过大等。应清除地坎滑槽杂物、调整安全触板、连杆转动处加油等; 厅门故障同上; 开门刀故障:运行时有碰声、或突然停车。应调整开刀门位置(开刀门与厅门地看见隙、开门刀与厅门挂轮间隙); 导轨故障:运行不平稳、发抖、郑东等现象。应调整轨道尺寸,用找道尺调正、用轨道锉修平接口; 导靴故障:运行不平稳、有磨铁声、振动等现象,导靴片磨损严重、导靴座位置不对等,应更换导靴,调整到靴座位置; 安全钳故障:运行时有磨铁声,严重时安全钳还会动作刹车,或单边刹车。应调整安全钳间隙、安全联动机构,加油润滑,保证个活动部位灵活。 (3)底坑: 补偿联故障:运行时间有碰链声,由于补偿链增长或缩短等原因所致。应调整补偿链长度; 安全钳钢丝绳张紧轮故障,不活动,液压油量不足。应出去铁锈,补充液压油。 5、电梯一般常见的电器故障及维修处理方法 (1)机房: 保险丝故障: 缓冲器、地坑急停、断绳开关短路。应排去底坑积水,排除短路点、换上双同保险丝、厅门轿门安全回路; 井道有水,回路有短路点。应断去来水源,排除断路点,换上双同保险丝、指示灯回路;厅外只是有水或有线破裂断路。应排干水,排除短路点,更换保险丝,控制回路; 控制线圈被烧,控制元件内部断路,应更换控制线圈和控制元件,排除线路断路点、换上双同胞线丝。 接触和断路器故障:接触期或继电器不工作,由于接触器和继电器线圈烧坏,控制线路或插件有断开点,控制线路保险丝被烧坏等原因所致。应更换接触器或继电器,排除断开点,更换保险丝。 (2)开道与轿厢: 上、下限位及极限开关故障:此故障出现电梯不能走车,一般是由于开关接触不好或断路等原因所致。应清洁接触点火更换、排除断电等。 轿门、厅门连锁开关故障:此故障出现电梯只管门不走车,一般是由于联锁开关接触不好或开关损坏、线路断路等原因所致。应清洁接触点,更换开关排除线路断电等。 安全钳开关、安全窗开关、骄顶急停:此故障出现电梯不走车,一般是由于开关接触不良或损坏等原因所致。应清洁接触点,更换开关。 (3)底坑: 缓冲器开关、地坑急停开关故障:此故障出现电梯不走车,一般是由于接触不良,缓冲器复位不到位,主钢丝绳过长,对重碰到缓冲器开关损坏所致。应气节接触点,缓冲器复位,缩短主钢丝绳,更换开关; 张紧论断绳开关故障:此故障出现电梯不走车,一般是由于开关接触不良,安全钱钢丝过长,开关损坏等原因所致。应清洁接触点,缩短安全钳钢丝,更换开关。 6、电梯故障排除后,电梯供应将电梯故障维修情况记录在中,归档长期保存。电梯调试作业及检查作业安全要求1 清理现场和张贴标志作业 在电梯的清理现场及张贴标志作业中,应遵守: a) 调试前运动部件周围的安全确认与安全装置的动作确认、以及其后的电源接通、电源切断应由调试员或检查员进行; b) 调试前应确认层门口土建封堵已经完成,确认无缝隙;曳引机基础混凝土达到设计强度要求; c) 运行时应先清除井道中的障碍物,然后再运行; d) 进行检查时,应站在运动或旋转部件不会触及身体的位置; e) 试运行接通电源之前,一定要确认周围的安全,同时应检查部件有无漏装,材料、工具是否清理干净; f) 试运行接通电源之前,应先在运动部位或旋转部位张贴”运动部件注意”的标志; g) 各控制回路原则上不允许短接。但由于作业需要必须进行短接时,应使用专用短接线,短接操作应符合企业的标准要求,在该作业结束后应立即复原,所使用的短接线,应如数拆除、清点,并由相关人员确认; h) 为了防止第三者的进入而发生事故,应在电梯机房出入口处设置门锁,层门设置围栏,且张贴”无关人员,严禁进入”的标志; i) 轿厢上行时轿顶与对重底部汇合前 2m3m以及轿厢下行时底部接近对重上部2m3m 处,在对重侧井道壁安装”对重接近,注意安全”的标志。 2 试运行与调整作业 在试运行作业与调整作业中,应遵守: a) 各层层门锁应闭合,门锁回路和安全回路应接通; b) 试运行前,应完成脚手架拆除作业和底坑缓冲器安装作业; c) 运行时,禁止站在轿顶上作业,但在检修速度状态下进行检查作业时不在此限制; d) 运行中,身体各部位均不应超出轿顶边缘之外; e) 轿顶有作业人员时,禁止电梯高速运行; f) 进入井道作业时,应打开井道照明灯; g) 禁止在轿顶与轿厢内同时作业; h) 试运行与调整作业时,其它非作业人员不允许搭乘; i) 进入或退出轿顶及轿顶作业时,应遵守以下安全注意事项: 打开层门进入轿顶前,应按下停止按钮,并将检修/正常转换开关转换到检修位置,开启照明后再进入轿顶; 退出轿顶时,打开层门,先退出轿顶,然后将检修/正常转换开关转回到正常位置,并将停止按钮复位,关闭照明后再关闭层门; 在轿顶作业时,应将检修/正常转换开关转换到检修位置; 在轿顶检修运行时,应站在轿顶板上,禁止站在轿架横梁上并注意头顶上方的建筑物,井道四周的各种附属物及对重; 在同一井道内有多台电梯,应注意相邻电梯运行可能发生的危险。自动扶梯与自动人行道安装和维修作业安全要求1 吊装作业安全要求 1.1 吊装作业应由专业吊装人员进行操作。 1.2 起重设备应取得特种设备检验合格证,起重工须持有相应的资格证书。 1.3 起吊时,吊带(索具)的安全系数不小于 5,起吊物不应该超过起重设备的额定负荷。 1.4 起重时,闲杂人员不应靠近,起重臂下面严禁站人。 1.5 在每次使用前,所有的起重设备均需经过目测检查是否存在不合格的地方。对有问题的设备应立即停止使用。 1.6 在悬挂物可能摇晃或经过限制的区域时,应使用尾绳和导索。 2 工地现场的安全要求 2.1 工作开始前,应在自动扶梯和自动人行道的出入口处设置有效的护栏,警告和防止无关人员误入工作区域。 2.2 维修作业应确保自动扶梯和自动人行道上没有乘客才能够停止自动扶梯和自动人行道运行。 2.3 在进行工作前,自动扶梯和自动人行道的主电源开关和其它电源开关应置于”关”的位置,上锁悬挂标签并测试和验证有效。 2.4 当一节或多节梯级被拆除,不允许乘用自动扶梯和自动人行道,应用两种独立的方法在电气和机械方面锁闭设备。 3 在桁架中作业的安全要求 3.1 试验停止和检修开关,试验共用和方向按钮的有效性。 3.2 自动扶梯和自动人行道只能以检修速度运行。 3.3 不允许在梯级轴上行走。 3.4 对主电源开关锁闭,警示并采取两种独立的方法,电气和机械阻挡来防止梯级链条的运动。 4 驱动站和转向站作业的安全要求 4.1 进入驱动站和转向站应按下停止开关。 4.2 提供充分的照明以保证安全进出和安全工作,控制开关应在靠近每个入口的地方。 4.3 要配备一个电源插座以备使用电动工具。该插座应符合GB 168991997 中13.6 的要求。 4.4 进入驱动站和转向站工作时,入口处应设置有效的防护装置。 4.5 对于重载的自动扶梯和自动人行道的电动机、齿轮箱应采取预防措施以防止在高温情况下接触到这些设备,在可能达到高温的机器上应贴上警示标识。自动扶梯保养项目表第一部分 上机械室 1、 上机室的环境清洁。 2、 控制箱电器开关,接触器等部件动作情况、确认。 3、 电机、减速箱检查、加油。 4、 制动器抱闸间隙的动作情况检查、调整。 5、 主驱动链松紧度检查、调整,断链保护装置检查。 6、 油泵、油嘴工作状况检查、调整、加油。 7、 步级链工作状况及步级链防振胶条检查。 8、 终端齿防震缓冲胶垫及终端大齿轴承的检查。第二部分 1、 扶手带运行状况及表面温度的检查、测定。 2、 检查步级运行状况及磨损情况。 3、 乘座感觉、异音、振动情况检查确认。 4、 步级及步级裙板的运行间隙检查、调整。 5、 急停开关、裙板开关、扶手带入口胶和保护开关的检查确认。 6、 强化玻璃、光管、盖板、裙板的检查。 7、 梳齿板磨损情况的检查、调整。 8、 扶手带与步级运行速度的检查、调整。 9、 扶手带驱动轮,驱动链的检查、调整.10、 扶手带传动链、拉力链的检查、调整。 11、 扶手带导向轮的检查、调整。 12. 步级轮导轨及框架的清洁。 第三部分 下机室1、 下机械室梯头的环境清洁。 2、 报警蜂鸣器的动作情况检查。 3、 急停开关,闸刀开关及检修开关动作情况的检查确认。 4、 锁匙开关及下梯头箱内照明的检查确认。 5. 下终端齿防震缓冲胶垫及步级链弹簧杆尺寸的检查确认。备注1、扶手带、强化玻璃、步级、盖板日常卫生清洁由甲方负责。 2、减速箱机油、油泵机油由甲方提供。 3、乙方免费提供扶梯梳齿板及黄色边齿。电梯及自动扶梯井道的测量一、电梯销售人员应具备的几种能力(1)能够读懂本公司的电梯标准布置图。即根据布置图向客户解释电梯井道土建技术问题,特殊问题能够向工厂技术支持人员咨询。(2)能够识别与电梯有关的建筑图纸。销售员应该能够在客户提供的建筑施工图中找到与电梯井道相关的图纸和有关的参数,其中包括:电梯井道剖面图(包括层高、底坑深、机房高,厅门牛腿等数据);电梯井道平面图(包括井道内平面净尺寸、门口宽度及方向、墙厚等);电梯机房平面图(包括机房平面尺寸、井道与机房的相对位置,门口位置等)。也有的建筑施工图将以上内容合并在一张图上。许多建筑施工图还标明了按哪种品牌的电梯设计,以及施工时由电梯厂家指导等事项。对于数量较多的电梯项目,要能够根据电梯井道详图与建筑总平面图中的定位轴线确定每台电梯的位置及编号。销售人员还应该掌握一些常见的与电梯井道有关的建筑术语及相关知识,这有利于电梯销售人员与建筑设计及施工人员的沟通。例如:梁、柱、基础、过梁、圈梁、牛腿、主筋、箍筋、剪力墙、混凝土标号等这些名词的含义。(3)对井道进行现场测量并做好记录。销售人员应知道签订货合同需要哪些井道数据及其测量方法,还能够根据现场测量结果绘制草图。绘制的草图要求大致符合比例,数据标注准确,字迹清晰,特殊结构要注明,如有必要还应画出局部详图。测量尺寸只要精确到厘米就能够。(4)大致了解电梯安装的过程。电梯安装基本步骤为:清理井道、查看现场是否具备安装条件、提供临时库房、拆箱验件、搭脚手架、制作样板、放基准线、安装导轨支架、安装导轨、安装机房设备、安装厅门装置、在底层装对重、在顶层装轿厢、安装井道机械设备、挂钢丝绳、安装电气装置布置井道电缆和随动电缆、整机调试验收。了解这些有利于销售员对电梯土建的理解,特别是分批发货时掌握发货顺序。二、现场测量的意义和作用具备电梯井道的测量及特殊井道条件的一般分析处理能力是当今电梯业内公认的对销售人员的基本要求。一个现场知识丰富的销售员能够根据项目谈判中涉及到的井道条件,对可供产品及土建改造初步方案做出快速的反应,缩短谈判进程,也就更容易赢得客户的信任和定单,同时还提高了企业的形象。井道测量的目的,是向电梯公司提供详细、真实的井道参数,使电梯布置图设计人员能够绘制出符合现场实际情况的布置图。要特别提醒客户,合同签订确认图纸后如有土建变更应及时通知电梯厂家,尽早做合同图纸变更,以防止影响安装。在以下情况下需要进行井道测量:1用户无法提供电梯井道的建筑施工图纸;2用户提供的井道图纸不全或图纸中的数据不全;3现场施工尺寸与用户提供或确认的图纸尺寸不符。电梯布置图的作用是:1用于指导建筑设计部门进行电梯井道土建设计或改造;2用于指导电梯工厂进行电梯结构设计并投料生产;3用于指导电梯设备的现场放线安装。布置图的绘制原则是尽量不改动或者少改动原有的井道土建结构。电梯厂家提供的布置图是建筑设计部门进行电梯井道土建设计的依据,不能直接用于井道施工,施工单位应按照建筑设计部门的建筑施工图(蓝图)进行施工,但电梯布置图也可供土建施工单位参考。三、电梯井道测量的基本内容1井道宽度:面对电梯厅门,测量井道两侧壁间的净空尺寸。井道进深:从厅门口内壁到井道后壁之间的净空尺寸。对井道的宽度和进深,每一层都要测量,防止井道上下偏差过大。用一根细长木竿由厅门洞口探入井道内壁,再将木竿抽出来用尺测量探入部分长度。井道宽度测量用钢卷尺就能够了,如果井道进深不大,也可直接用钢卷尺探入井道测量。注意有的井道壁设计为下厚上薄,导致井道有下窄上宽现象。2门口:测量门洞宽度、高度、以及呼梯孔位置尺寸,还要测量左右两侧墙垛的宽度,以此判定门口中心是否位于井道中心,以及偏差多少。勘察门洞上方的钢筋混凝土过梁,一般要求300mm高与墙等厚与井道等宽,用于安装层门装置。每一层的门洞下方必须有钢筋混凝土梁用以安装厅门地坎装置,如有牛腿须作记录。门口留洞高度一般为:自装修完工地面起,电梯净开门高度+100mm3层高:在厅门口测量相邻两层楼板装修完工地面之间的垂直距离。可用一根木竿分段测量上一层楼板下皮到脚站地面的净尺寸,之和再加上楼板厚度即为该层层高。也可在与厅门地面等高的楼梯上下口处测量层高。4顶层高度:顶层装修完工地面到井道顶板下皮之间的净尺寸。5底坑深度:最低一层装修完工地面到坑底的深度。注意观察底坑内有无建筑基础等结构突入井道内,如有则须量出其尺寸,做好记录。6井壁结构:砖混结构井道须勘察有无圈梁,如有须记录圈梁中心间距(一般要求圈梁高度300mm,最小为200mm),如有埋件需记录埋件尺寸及其间距,注意许多情况下,如果不是按你所代表的厂家图纸设计的井道,埋件位置都有偏差。后对重的电梯井道须三面布梁(或埋件),侧对重电梯井道只须左右两面布梁(或埋件)。还要注意井道的四角有无突出井道内部的立柱,井道内壁有无突出的梁等结构,并做好记录。埋件位置由电梯厂家根据导轨支架与井道壁焊接固定的位置来确定,埋件一般用12-16mm厚的钢板。7机房:量出机房的平面长度和宽度尺寸,标出机房与井道的相对位置,起台(如有)高度、吊钩下缘到井道顶板上皮之间的高度、机房开门位置及尺寸等,还要记录有无支撑台等情况。机房是否有高台及其高度尺寸决定了工厂发货时机房线盒的长短,急停开关的配置等问题。另外还要注意机器梁支撑台之间的距离(一般等于井道的宽度或进深),避免工厂发货时将机器梁发短。四、电梯井道一般土建问题的处理1井道过大或过小:当电梯井道两侧内壁距厅门中心线的尺寸,以及井道进深大于标准布置图尺寸200mm以内时,是能够不改土建安装电梯的,但要在图纸上注明实际尺寸,供厂家相应加长导轨支架。如果井道宽度或深度太大,就要采取加钢梁等补救措施,或向厂家设计人员咨询可否采用支架加长加固的办法。电梯厂家提供的标准土建布置图一般都是最小尺寸,为的是节省建筑面积,提高产品的适应能力。因此如果井道小于标准尺寸,应该向工厂咨询。要特别注意高层建筑的土建偏差。厅门一侧井道内壁的垂直面偏差应保证在025mm之内,其它三面井道内壁的垂直面偏差应保证在050mm之内。2井道四角有立柱出现:如果井道后侧左右某一角有立柱凸出时,不超过200mmx200mm,一般是不影响电梯安装的。但如果在厅门两侧井道的墙角处有突出的立柱,在标准井道宽度范围内是不允许的。建筑结构中立柱有时下粗上细,因此要特别注意底层。3顶层高度(oh)不够:这种情况应将机房井道局部向上抬高到顶层高度满足标准尺寸,即”起炕”,”起炕”后井道顶板上皮到吊钩下缘的距离必须满足曳引机安装空间要求,一般应大于2200mm。如果”炕”的高度大于等于500mm,则电梯安装后用户必须做高台护栏及爬梯(有时用户也会委托电梯厂家来做)。4底坑过深或过浅:如果底坑过深,必须回填到标准深度或比标准深度大100mm以内的深度。底坑过浅则应首先建议用户深挖至标准深度,其次考虑抬高首层地面高度,即首层厅门口地面起坡或起台,最后再考虑降低电梯速度。5底坑内如有建筑基础等突出结构:须如实测量,由电梯厂家计算并做出设备或土建的整改方案,如须破坏基础结构,须经建筑设计部门同意。6底坑以下如有人能够到达的空间:这种情况下应首先建议用户封闭井道以下的空间,否则,井道底板的载荷须按5000n/m2以上设计,而且对重以下区域须设置一直延伸到坚固地面上的实心桩墩。国标规定这种情况也可经过安装对重安全钳解决,但一般电梯厂家不会轻易接受,因为安装对重安全钳会使电梯机械结构更加复杂,价格也提高不少。7砖混结构厅门口问题:如果门口上边只有很小的一段过梁,不能满足电梯厅门安装要求,用户须在门口上方做两处钢夹板。夹板的位置及尺寸由厂家根据所选用的门机型号确定。8砖混结构的电梯井道:未完工的砖结构井道,可要求用户在每隔一定高度时做一圈梁,三面布置,在电梯门口一侧断开,梁中心高度间距根据厂家产品型号不同而定,最大不应超过2500mm,梁高300mm,与墙等厚。其中最低一道圈梁距离坑底500-1500mm,最高一道圈梁距离井道顶板下皮200-500mm。已经完工的框架添实心砖结构井道,可在固定导轨支承架的位置做钢夹板,夹板位置及尺寸由电梯厂家提供,用户负责提供材料及施工。井道结构如果是空心砖又无圈粱,可考虑在框架之间加钢梁整改。9多个电梯井道相通 可在每相邻两个电梯井道之间每隔一定高度固定一根18-20#工字钢梁,位置同圈梁。底坑须设置隔离网,并高出底层地面2500mm。10对井道内壁的要求井道内壁不要抹灰,这有利于降低噪声,但不能有异物凸出。11机房电源:动力电源三相380v、50hz,照明电源单相220v、50hz应进线到机房门口附近并装有进线插座。五、几种不同现场条件的井道测量方法1)新建工程中的电梯井道:当建筑设计还没有完成,销售员只要向用户提供所需电梯规格的标准电梯布置图,由用户委托设计部门进行电梯井道设计即可。当建筑设计已经完成,现场还没有施工、正在施工或已经完工,则厂家须根据当前的建筑施工图或实测尺寸出图,如须改动原井道土建设计,应由用户委托建筑设计部门根据电梯厂家提供的布置图做井道设计修改。2)旧梯更新的井道:对于旧电梯已经拆除的井道测量方法与刚施工完毕的井道一样。旧电梯尚未拆除时,尽量在井道以外得到有关数据,如机房尺寸、层高、开门净尺寸等。旧电梯尚未拆除时有以下两种情况:a.当旧电梯能够开动时:这种情况测量井道必须请电梯技工配合!而且一定要注意安全!由电梯技工打开首层的厅门,启动检修操作将轿厢开到二层以上,测量人员在首层测量底坑数据,注意记录底坑尺寸以及首层的井壁结构,如厅门是否居中、是否有牛腿、井道壁是否有特殊结构、圈梁间距、埋件位置等。然后测量人员到二层厅门口处,电梯以检修速度开到轿顶略低于二层厅门地坎处时停车,电梯技工从井道内打开厅门,测量并观察井道二层,然后按此方法逐层测量至顶层。b.当旧电梯不能开动时:因井道无法进入,只能从井道外部得到有限的数据判断是否非标等(机房有高台时能够在机房测出井道平面尺寸,但不够准确)供电梯报价谈判参考,如此时签定合同应声明井道整改及费用由用户负责。对于不能确定的井道结构及尺寸要提醒用户在旧梯拆除之后、新梯投产之前提供给电梯厂家或通知电梯厂家去人测量。3)”无中生有”的电梯井道:这类情况多为老建筑或者大楼新建成后用户改变主意要求在楼内或外墙增设电梯。销售员首先初步察看现场是否具备井道及机房所需的空间,然后将用户所需规格的标准电梯布置图作为设计条件由用户提供给建筑设计部门,建筑设计部门根据电梯布置图分析现场底坑深度、顶层高度、反力等可否满足电梯安装要求,以及需破坏哪些建筑结构(如砸掉楼梯或楼板)等,制定改造施工方案。如果确实因为土建条件限制需要改变电梯结构(如轿厢尺寸,开门宽度等),电梯厂家再考虑电梯的非标设计问题。六、扶梯井道测量的基本内容测量提升高度。与测量直梯的层高相同,严格地说,扶梯的提升高度是上、下两个支承梁处装修完工地面之间的垂直距离,用吊线法测量时应注意线坠定位点与扶梯下支承梁装修面之间有无落差。测量上、下支承梁之间的梁边距。测量方法是:在上支撑点吊线到地面定位,然后再测从定位点到下支承梁边缘的水平距离。上、下支撑梁的有效支撑宽度应大于扶梯桁架宽度,并应有预埋钢板。测量底坑
