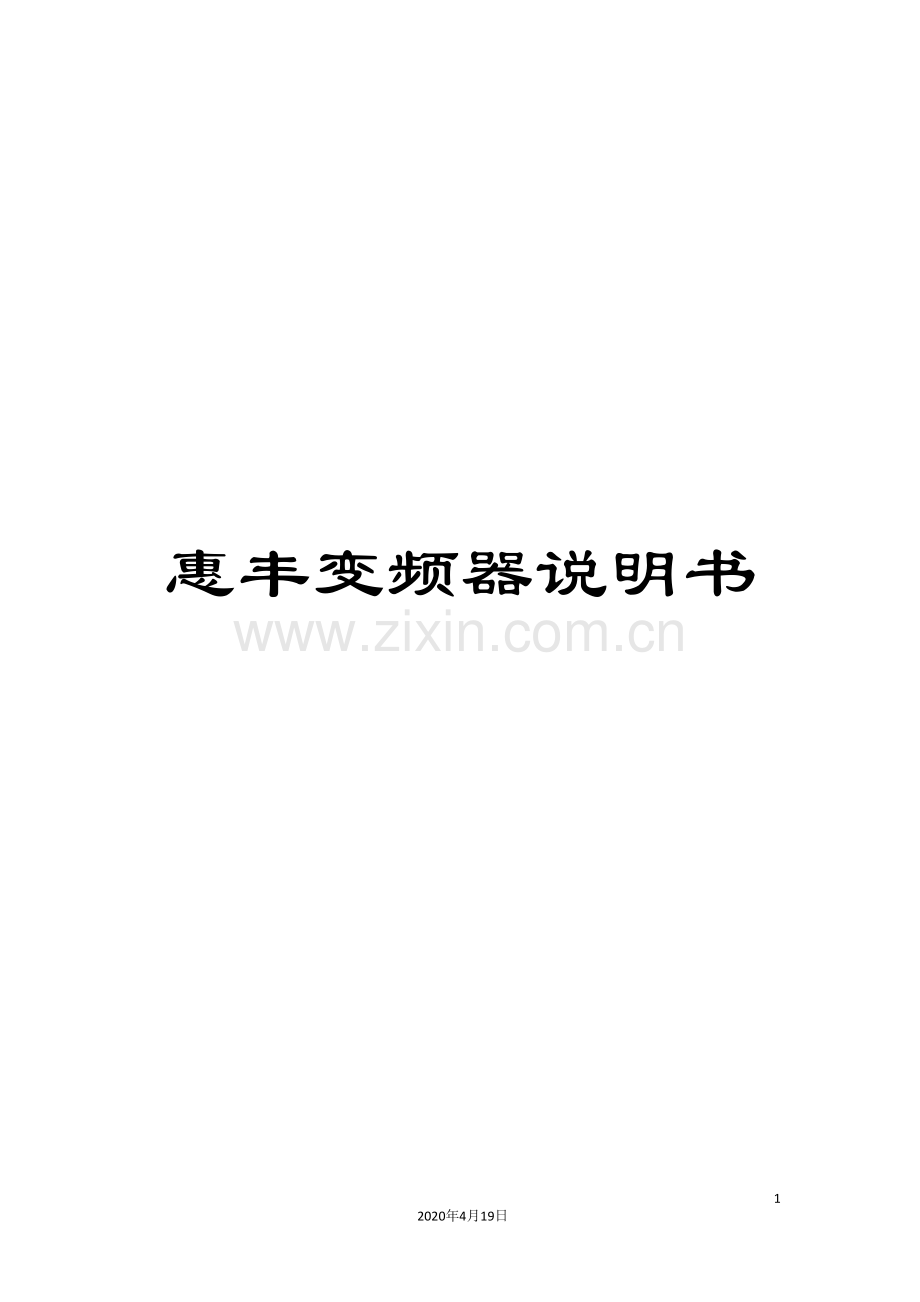

惠丰变频器说明书

87
2020年4月19日
文档仅供参考

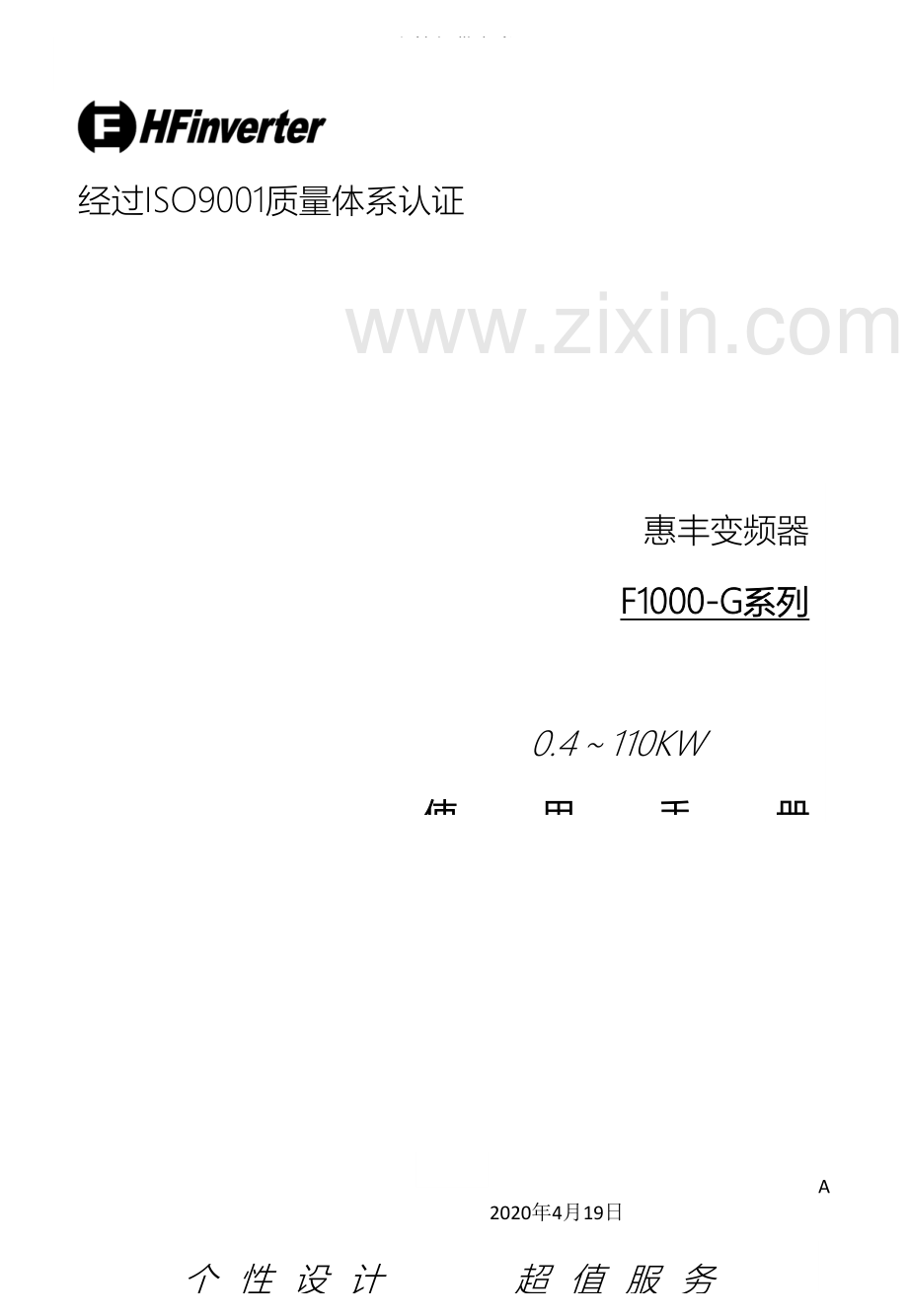

经过ISO9001质量体系认证

惠丰变频器
F1000-G系列
　　　　　　　0.4～110KW
使用手册

个性设计　　超值服务

目　录
1
1
1
1
2
3
3
4
4
5
5
5
6
6
7
7
8
8
9
9
10
10
12
15
15
18
19
一　产品简介………………………………………………………………1
1.1 产品铭牌………………………………………………………1
1.2 产品型号说明…………………………………………………1
1.3 产品外观………………………………………………………1
1.4 技术规范………………………………………………………2
1.5 产品设计执行标准……………………………………………3
1.6 注意事项………………………………………………………3
二　操作面板………………………………………………………………4
2.1 面板说明………………………………………………………4
2.2 面板操作………………………………………………………5
2.3 参数设置………………………………………………………5
2.4 功能码区内与区间的切换……………………………………5
2.5 面板显示内容…………………………………………………6
三　安装接线………………………………………………………………6
3.1　变频器安装……………………………………………………7
3.2　接线……………………………………………………………7
3.3　推荐配线………………………………………………………8
3.4　总体接线与“三线制”………………………………………8
四　操作使用…………………………………………………………….9
4.1　控制端子功能…………………………………………………9
4.2 拨码开关………………………………………………………10
4.3 主要功能简介…………………………………………………10
五　基本参数……………………………………………………………12
六　运行控制……………………………………………………………15
6.1 参数设置………………………………………………………15
6.2 基本调速方式…………………………………………………18
七　段速控制……………………………………………………………19
20
20
23
23
24
24
25
25
28
28
31
32
33
40
7.1 参数设置………………………………………………………20
7.2 多段速度调速及组合调速方式………………………………20
八　端子定义……………………………………………………………23
8.1 可定义输入端子………………………………………………23
8.2 可定义输出端子………………………………………………24
8.3 特殊输出端子…………………………………………………24
九　V/F控制与保护…………………………………………………….25
9.1 V/F控制……………………………………………………….25
9.2 定时控制……………………………………………………….28
9.3 可设定保护功能……………………………………………….28
十　模拟输入与频率输出……………………………………………….31
附录1　常见故障处理………………………………………………….32
附录2　功能码速查表………………………………………………….33
附录3　产品一览表及结构形式一览表……………………………….40

一、 产品简介
接地可靠，接地电阻不得超过4Ω；保证通风流畅；控制回路与功率回路分开走线；信号线采用屏蔽线。
功率范围：0.4～110KW；三种结构型式；经过ISO9001国际质量体系认证。
本使用手册简要介绍了F1000-G系列变频器的安装接线、参数设定及操作使用的有关事项，务请妥善保管。如果使用中发生故障，请与厂家或经销商联系。
1.1 产品铭牌
以F1000-G系列单相输入，1.5KW变频器为例，其铭牌如图1-1所示。
图1-1 铭牌
产品型号
额定输入
额定输出
输出频率

HFinverterr
MODEL: F1000-G0015S2B
INPUT: 1Ph 200~240V 50Hz
OUTPUT: 3Ph 7A 1.5KW
FREQUENCY RANGE: 0.50~400.0Hz
HUIFENG ELECTRONICS CO.,LTD
Tel: Fax:
1Ph表示单相输入；200～240V、50Hz表示输入电压范围和额定频率。
3Ph表示输出三相，7A、1.5KW表示额定输出电流和功率。
0. 50～400.0Hz表示输出频率范围。
1.2 产品型号说明
结构型式代号 (B表示塑壳；C表示金属壁挂式；D表示金属柜式)
电源输入类型 (S2表示单相220VAC输入；T3表示三相380VAC输入)
适配电机功率 (1.5kW)
系列代号
公司名称及升级代号
F1000–G 0015 S2 B
图1-2 产品型号示例
仍以单相输入、1.5KW变频器为例，其型号说明如图1-2所示。
图1-3 塑壳结构外形
1—键盘控制器
2—通风栅
3—防尘盖
4—散热片
5—控制端子
6—功率端子
7—铭牌标签
8—安装孔

1
2
3
4
5
6
7
8

1.3 产品外观
F1000－G系列变频器外观结构分塑壳和金属壳两大类。塑壳结构只有壁挂式安装结构，金属壳则分壁挂式和柜式两种安装结构。
塑料外壳采用优质聚碳材料模压而成，造型美观且强度高、韧性好。
1
2
3
4
5
7
8
9
10
6
图1-4 金属壳结构外形
1—键盘控制器
2—前面板
3—通风栅
4—机体
5—固定孔
6—固定螺钉
7—铭牌标签
8—功率端子
9—控制端子
10-出线孔
以F1000－G0075T3B为例，产品外形及结构部件如图1-3所示。壳体表面采用哑光工艺、丝网印刷，光泽柔和、悦目。
金属外壳采用先进的表面喷粉喷塑工艺，色泽考究、外观优美。以F1000－G0220T3C为例，产品外形及结构部件如图1-4所示。前面板采用可拆卸单边门轴结构，接线和维护十分方便。
1.4 技术规范
表1-1 F1000–G系列变频器技术规范　

项 目
内 容
输入
　　额定电压范围
三相380V±15%；单相220V±15%
额定频率
50/60Hz
输出
　　额定电压范围
三相0～380V；三相0～220V
频率范围
0.50～400.0Hz
V/F控制
控制方式
线性V/F控制；空间电压矢量＋随机PWM
频率分辨率
最高0.01Hz，允许可调
转矩提升
转矩提升（V/F）曲线可在1～16范围内任意设定;
失速防止
限电流输出，阈值电流可调
过载能力
150%额定电流，一分钟
操作功能
频率设定
电位器或外部模拟信号（0～5V，0～10V，0～20mA）；键盘（端子）▲／▼键、外部控制逻辑及PLC设定。
起/停控制
无源触点控制或键盘控制
频率变化率
0.1～3000S（频率变化一定量所需的时间）
保护功能
输入缺相、输入欠压，直流过压，过电流，过载，电流失速，过热，外部干扰
显 示
LED数码管显示当前输出频率、当前转速（rpm）、当前输出电流、当前输出电压、当前线速度、故障类型以及系统参数、操作参数；LED灯指示变频器当前的工作状态
环境条件
设备场所
无强烈腐蚀性气体和粉尘
环境温度
-10℃～+50℃
环境湿度
90%以下（无水珠凝结现象）
振动强度
0.5g（加速度）以下
海拔高度
1000米或以下
适配电机
0.4～110KW
1.5 产品设计执行标准

F1000－G系列变频器经过了ISO9001国际质量体系认证。
产品设计所执行的标准如下：
GB12668-90：交流电动机半导体调速装置总技术条件。
GB3797-89 ：电控设备第二部分——装有电子器件的电控设备。
IEC61000-4 ：电磁兼容、试验和测量技术。
IEC65 ：电网电源供电的家用和类似一般用途的电子及相关设备的安全。
1.6 注意事项
1.6.1 使用须知
l 安装使用环境无雨淋、水滴、蒸汽、粉尘及油性灰尘；无腐蚀、易燃性气体、液体；无金属微粒或金属粉末等。
l 环境温度在-10℃～+50℃范围内。
l 变频器装在控制柜内，应保证控制柜与外界通风流畅。
l 勿将异物掉入变频器内。
l 断电后5分钟内，请勿触摸内部器件。待完全放电后，方才安全。
l 输入端子R、S、T接市电380V，输出端子U、V、W接电机。
l 接地应可靠，接地电阻不得超过4Ω；电机与变频器分别接地，切不可串联接地。
l 变频器运行中请勿在输出端切换负载。
l 使用超过37KW的变频器时，建议加装交流电抗器或/和直流电抗器。
l 控制回路配线应与功率回路配线相互分开，以避免可能引起的干扰。
l 信号线不宜过长，否则会增加共模干扰。
l 符合表1-1“F1000–G系列变频器技术数据”对周围环境要求。
1.6.2 保养与维护
l 应定期清洁冷却风扇，并检查是否正常；定期清洁机内积存的灰尘。
l 应定期检查变频器的输入输出接线。
l 应定期更换变频器的冷却风扇、起动接触器（继电器）等器件。
l 检查各端子接线螺钉是否紧固。检查电线是否老化。
1.6.3 特别警告
l 切勿碰触变频器内高压端子，以防导致电击。
l 变频器加电前要重新装好所有保护盖，以防电击。
l 只允许专业人员进行维护，检查或更换零部件。
l 严禁带电作业。
二、 操作面板
“停/复”键除了具有“停机”和故障“复位”功能外，在参数设置时还可用于功能码区间和区内切换。
两种形式、两种规格的键盘控制器供您选择，“六键”或“六键+电位器”。

操作面板及显示屏均设在键盘控制器上。F1000-G系列变频器有两种形式（带电位器和不带电位器）的键盘控制器，每种键盘控制器又有两种尺寸，参见图2-1注释。
2.1 面板说明
操作面板
RUN FWD DGT FRQ
按“方式”键调出功能码，按“设置”键调出原参数。▲和▼键可选择功能码和参数，再按“设置”键可确认。在键盘控制方式下，▲和▼键还可动态调速。“运行”、“停/复”键控制起停。在故障状态下，按“停/复”键可使变频器复位。
LED显示运行频率、闪烁的目标频率、功能码、参数值或故障代码。
4个发光二极管指示工作状态。运行时RUN亮，正转时FWD亮， FRQ亮表示显示频率。
自带电位器，模拟量调速方式下可用来手动调速。也能够使用外部电位器或外部模拟信号。
方式
设置
▲
▼
运行

Min Max
停
复
外形尺寸： ① 52×76×17.5； ② 68×100×17
开口尺寸： ① 49×73； ② 65×97
方式
▲
设置
▼
运行
停复
4个发光二极管指示工作状态。运行时RUN亮，正转时FWD亮， FRQ亮表示显示频率。
按“方式”键调出功能码，按“设置”键调出原参数。▲和▼键可选择功能码和参数，再按“设置”键可确认。在键盘控制方式下，▲和▼键还可动态调速。“运行”、“停/复”键控制起停。在故障状态下，按“停/复”键可使变频器复位。
LED显示运行频率、闪烁的目标频率、功能码、参数值或故障代码。
操作面板
RUN FWD DGT FRQ
图2-1 两种形式的操作面板
面板分为三部分，即数据显示区、状态指示区和键盘操作区，如图2-1所示。
图2-1 两种形式的操作面板
2.2 面板操作
面板上的所有按键均对用户开放。其功能作用见表2-1。
表2-1 按键说明
按键
按键名称
说 明
方式
设置
运行
停/复
▲
▼

方式
调用功能码，显示方式切换

设置
调用和存储数据

上升
数据递增（调速或设置参数）

下降
数据递减（调速或设置参数）

运行
起动变频器；调用点动操作；调用自动循环运行；显示内容切换

停机或复位
变频器停机；故障状态下复位；功能码区间和区内转换
功能码区内或区间循环
2.3 参数设置
变频器内有众多的功能参数，用户更改这些参数能够实现不同的控制运行方式。需要说明的是，在断过电或发生过保护之后，如果要设置参数，必须先输入用户密码，即按表2-2方式调出F100，输入正确的密码。出厂时，用户密码设为8，超级密码为1888。
表2-2 参数设置步骤
步骤
按 键
操 作
显 示
1
方式
▲
▼
或
设置
设置
方式
▲
▼
或

按“方式”键显示功能码

2

按“上升”或“下降”键选择所需功能码

3

读取功能码中设定数据

4

修改数据

5

存储设置数据后闪烁显示相应目标频率

显示当前功能码

2.4 功能码区内与区间的切换
本产品对用户开放的参数（功能码）共有140多个，分为九个区，如表2-3所示。
表2-3 功能码分区
区间名称
功能码分段
区间号
区间名称
功能码分段
区间号
基本参数
F100～F160
1
保留
F600～F660
6
运行控制模式
F200～F260
2
定时控制及
保护功能
F700～F760
7
多段速度参数
F300～F360
3
端子功能定义
F400～F460
4
输入输出模拟量
F800～F860
8
V/F控制
F500～F560
5
通讯功能
F900～F960
9
由于功能码多，参数设置耗费时间，为此专门设计了“在功能码区内和功能码区之间切换”的功能，使参数设置方便易行。
按“方式”键，使键盘控制器上显示功能码，此时若按“▲”或“▼”键，则功能码在区内循环地递增或递减；如果再按一次“停／复”键，则操作“▲”或“▼”键时，功能码在功能码区之间循环变化。
例如当前显示功能码为F111，DGT指示灯点亮，按“▲”/“▼”键时，功能码在F100～F160内循环地递增或递减；再次按“停／复”键，DGT指示灯熄灭，则操作“▲”/“▼”键时，功能码在9个区之间循环变化，如F211、F311…F911、F111…，图示于图2-2。（说明书中用10.00表示闪烁显示相应目标频率值）
正确输入用户密码
(当前显示为10.00)
方式
显示
显示
DGT
停/复

显示

DGT
▲
显示

▲
显示

▲
显示
DGT 熄灭
DGT 点亮
图2-2 功能码区内和区间切换

2.5 面板显示内容
表2-4 面板显示项目内容及说明
显示项目
说 明
HF-0
停机状态按“方式”键显示该符号，表示点动操作有效。
HF-1，HF-2，
HF-3，HF-4
运行状态按“方式”键显示该符号时，再按“设置”键显示相应内容。HF-1，HF-2，HF-3和HF-4分别对应“输出电流”、“输出电压”、“转速”和“线速度”。
-HF-
表示复位过程，复位后即显示“0”。
O.C.，O.E.，O.L.，O.H.，P.O.，P.F.，E. L
故障代码，分别表示“过电流”、“过电压”、“过载”、“过热”、“输入欠压”、“输入缺相”，复位后显示“0”，“外部干扰”。
H.H.
中断指示代码，表示“外部中断”信号输入。复位后显示“0”。
F152
功能码（参数代码）。
10.00
表示变频器当前运行频率（或转速）、参数设定值等。
10.00
停机闪烁显示目标频率(除模拟量调速外，停机闪烁显示F113的值)。

0.
方向切换时插入等待时间，（“停机”或“自由停车”）可取消等待时间。
A100、U100
输出电流（100A）和输出电压（100V）。电流小于100A时，带一位小数。
Err1
表示出错。用户密码输入错误或未输入密码而修改参数时显示该符号。

三、 安装接线
功率回路和控制回路分开走线，控制线选用屏蔽线；电网或负载波动大时，应配交流或（和）直流电抗器。
保证通风和冷却；变频器和电机分别接地；配线要有足够的载流能力。

3.1 变频器安装
A

B B

A
变频器
C

D D

变频器
地沟
壁挂式
柜式
图3-1 变频器安装示意图
变频器应垂直安装，如图3-1所示。其周围应保证有效的通风空间，表3-1给出了变频器安装的间隙尺寸（推荐值）。
表3-1 间隙尺寸
变频器类型
间隙尺寸
壁挂式（＜22KW）
A≥150mm
B≥50mm
壁挂式（≥22KW）
A≥200mm
B≥75mm
柜式(75～110KW)
C≥200mm
D≥75mm
3.2 接线
变频器功率回路接线十分简单，输入三相时RST（单相时RT）接电网电源，E接大地，UVW接电机，如图3-2所示。其中上图为单相输入型接线示意，下图为三相输入型接线示意。图中制动电阻和制动单元为选用件。注意电机也必须接地。
对于单相输入型变频器来说，如果负载惯性太大，内置制动单元不能满足，也可另配制动A

OUT
12V
CM
OP1
OP2
OP3
OP4
OP5
OP6
OP7
OP8
V1
V2
V3
I2
FM
IM
TA
TB
TC

J
F

↑

12V

电位器
单元；对于三相输入型变频器来说，7.5KW以下也内置了制动单元，如果负载惯性不太大，能够只配制动电阻即可。
控制回路接线如下：
A) 单相1.5KW、三相0.75～2.2KW变频器控制端子如图3-3所示。
其接线方式可参考图3－4
B）图３－4为其它型号变频器控制端子示意图。
图3-3 控制回路接线
OUT
OP6
OP7
OP8
V1
V2
V3
I2
FM
IM

12V
OP1
OP2
OP3
OP4
OP5
CM
TA
TB
TC

图3-４ 控制回路接线
A

OUT
12V
CM
OP1
OP2
OP3
OP4
OP5
OP6
OP7
OP8
V1
V2
V3
I2
FM
IM
TA
TB
TC

J
F

↑

12V

电位器

3.3 推荐配线
表3-2 功率回路配线
变频器型号
导线截面积(mm2)
变频器型号
导线截面积(mm2)
变频器型号
导线截面积(mm2)
F1000-G0004S2B
1.5
F1000-G0022T3B
4.0
F1000-G0220T3C
16
F1000-G0007S2B
2.5
F1000-G0037T3B
4.0
F1000-G0300T3C
25
F1000-G0015S2B
2.5
F1000-G0040T3B
4.0
F1000-G0370T3C
25
F1000-G0022S2B
4.0
F1000-G0055T3B
6.0
F1000-G0450T3C
35
F1000-G0037S2B
4.0
F1000-G0075T3B
6.0
F1000-G0550T3C
35
F1000-G0004T3B
2.0
F1000-G0110T3B/C
10
F1000-G0750T3C/D
60
F1000-G0007T3B
2.0
F1000-G0150T3B/C
10
F1000-G0900T3C/D
60
F1000-G0015T3B
2.0
F1000-G0185T3C
16
F1000-G1100T3C/D
60
T
S
R
图3-5 基本接线图
功率回路输入
功率回路输出

控制回路输入
屏蔽线
控制回路输出
W
V
U
OP5
OP4
OP3
OP2
OP1
V3
IM
Ａ
TA
TC
TB
M

OUT
12V
J
E
V3
FM
F
OP7
OP6６６６1
OP8
Ｓ
V1
V2
I2
V3
Ｒ

Ｔ
3.4 总体接线与“三线制”接法
＊ 图3-5为F1000-G系列变频器总体接线示意图。图中指出了各类端子的接线方法，实际使用中并不是每个端子都要接线。

变频器
OP2
OP3
CM
图3-6 三线制接法
配合参数设置和端子定义，可完成“三线制”起停控制，图3-6所示。如F200=1,F202=1，起动/停机指令分别由端子给定；F409=6，OP2定义为运行端子；F410=7，OP3定义为停机端子。OP2、OP3与CM端子的短接分别控制变频器的起动和停机。注意，这两个端子不能同时接CM。
四、 操作使用
起停控制端子、方向端子、模拟量输入输出端子、功能切换端子、状态指示端子以及多段速控制端子。
电压或电流模拟量输入；多个控制端子；拨码开关选择模拟量输入范围。

操作使用变频器的关键在于正确灵活地使用控制端子。当然，控制端子并不是独立使用，而要配合相应的参数设置。此处介绍控制端子的基本功能作用，用户可结合后文的相关内容，加以灵活使用。
4.1 控制端子功能
表4-1 控制端子功能简介
端子
类 别
名 称
功 能 说 明
OUT
输出信号
运行信号
运行时该端子与CM间为0V，停机时其值为12V。
此处输出端子功能按出厂值定义；也可经过修改功能码，改变其初始状态
TA
继电器触点
TC为公共点，TB-TC为常闭触点，TA-TC为常开触点；触点电流不超过2A（250VAC时）。
TB
TC
FM
运行频率
实时输出0～5V或0～10V电压；接频率表，其负极接V3。
IM
电流显示
实时输出0～20mA电流，外接电流表，显示变频器输出电流。单相变频器无此功能
V1
电压控制
自给电源
变频器内部5V自给电源，供本机使用；外用时只能做电压控制信号的电源，电流限制在20mA以下。
V2
电压模拟量输入端口
模拟量调速时，电压信号由该端子输入。电压输入的范围为0～5V或0～10V，地接V3。采用电位器调速时，该端子接中间抽头，地接V3。
注意V2和键盘电位器不能同时用
V3
自给电源地
外部控制信号（电压控制信号或电流源控制信号）接地端，亦为本机5V电源地。
I2
电流控制
电流模拟量输入端口
模拟量调速时，电流信号由该端子输入。电流输入范围为0～20mA，其地为V3。如果输入为4～20mA，可经过参数调整模拟量输入下限。
12V
电 源
控制电源
12±1.5V电源，地为CM；外用时电流限制在100mA以下。
OP1
功能操作
点动端子
该端子与CM短接，变频器点动运行。停机状态和运行状态下，端子点动功能均有效。
此处输入端子功能按出厂值定义；也可经过修改功能码，将其定义为其它功能
OP2
速度设定
多段速度控制端子
习惯上这三个端子定义为“三段速度”或“七段速度”调用端子；也可将其用作其它功能控制。
OP3
OP4
OP5
功能操作
自由停车
运行中该端子与CM短接可使变频器自由停车。
OP6
正转指令
该端子与CM短接时，变频器正向运转。
OP7
反转指令
该端子与CM短接时，变频器反向运转。
OP8
故障复位
故障状态下短接该端子与CM，使变频器复位。
CM
公用端
控制电源地
12V电源及其它控制信号的地。
4.2 ＊拨码开关
变频器控制端子排附近有一两位红色拨码开关SW1，如图4－1所示。
拨码开关的作用是选择电压型模拟量输入端子V2的输入范围（0～5V/0～10V）。实际使用时，必须与功能码F209配合。F209用来选择模拟量输入通道。
图4-1 拨码开关
11
21
ON
SW1
{
F209

0,选择V2通道
1,保留
2,选择I2通道

其意义为：

F209=0
通道V2
ON
1 2
SW1
ON
1 2
SW1
选择了
0～5V
选择了
0～10V
OK!
图4-2
拨码开关的应用

图4-2为变频器拨码开关选择模拟量范围的情形，图中黑色小方块表示SW1位置。
在模拟量调速方式下，选择通道V2，此时拨码开关的不同位置可选择0～5V或0～10V。
需要说明的是拨码开关只能用于模拟量调速方式下，而且调速信号由外部端子输入。当选择键盘电位器输入电压模拟量调速时，拨码开关必须选择0～5V值键盘电压模拟量和端子电压模拟量不能同时输入。

4.3 主要功能简介
F1000－G系列变频器共有11种调速运行方式，分别为点动运行、键盘调速运行、端子调速运行、“三段速”调速运行、“七段速度”运行、“自动循环”运行、模拟量调速运行、键盘与端子组合调速运行、“三、七段速”与端子组合调速运行、“三、七段速”与键盘组合调速运行、模拟量与“三段速”组合调速运行、模拟量与“七段速”组合调速运行、编码调速运行等，这些均要配合相应的参数设置，如图4-3所示。
F1000－G系列变频器的其它控制功能也非常丰富，如加减速时间切换、禁止加减速、状态表征输出、中断控制、现实内容切换等等，具体内容请参阅“端子功能定义”和“操作面板”部分。

图4-3 操作运行方式
控制
方式
起停信号
调速方式
起动运行信号
停机信号

F200, F201

F202, F203

键盘调速
段速调速
端子调速
模拟量调速
七段速调速
自动循环调速
三段速调速
编码调速
F204=1
F204=2
F204=3
F204=0
F204=4
F204=5
上位机控制
F204=3, F205=2, F210=0

F204=0, F205=3

F204=3, F205=2, F210=1
F204=1, F205=1, F210=0、1
F204=1, F205=3, F210=0、1
端子定义
组合调速
模拟量与三段速组合调速
键盘与端子组合调速
模拟量与七段速组合调速
方向控制
输入端子
输出端子
端子功能定义
F416, F417
端子信号类型(电平或脉冲）
正反转端子电平给定方向
正反转端子脉冲给定方向
方向端子电平给定方向
方向端子脉冲给定方向
正反转锁定
F408~ F415
F400~ F407
F206=2
F206=3
F206=4
F206=0 或 1
F206=5
段速与端子组合调速
段速与键盘组合调速

五、 基本参数
按照出厂设置参数运行，即为自由运行；自由运行采用键盘控制方式，不附加许多特殊功能。
补偿曲线、加减速时间、点动参数及其它系统参数确定了运行特性。

F100 用户密码
设置范围：0～9999
出厂值：8
·再次上电或故障复位后要修改参数必须输入正确的用户密码，否则，将无法进行参数设置，并显示提示符“Err1”。
·用户能够修改“用户密码”，操作方法与修改其它参数相同。
F103 变频器功率 (KW)
设置范围：0.40～315.0
出厂值：本机功率值
F106 变频器类型
设置范围：0：单相 1：三相
出厂值：调试值
·标识变频器（本机）功率大小和输入类型。用于记录产品信息。
F111 上限频率 (Hz)
设置范围：F113～F111
出厂值：50.00Hz
·表示变频器运行的最高频率（本机的最高设计频率为400.0Hz）。
F112 下限频率 (Hz)
设置范围：0.50～F113
出厂值：0.50Hz
·表示变频器最低运行频率。下限频率设定值必须小于F113。
F113 目标频率 (Hz)
设置范围：F112～F111
出厂值：10.00Hz
·表示预设频率。在键盘或端子控制方式下，变频器起动后将自动运行到该频率。
F114/F116 第1、2加速时间(S)
设置范围：
0.1～3000
出厂值：0.4～3.7KW为5.0S
5.5～30KW为30.0S
37～110KW为60.0S
F115/F117 第1、2减速时间(S)
·加减速时间：从0（50Hz）加（减）速到50Hz（0）所用的时间注1：如果选择失速调节功能，则在加减速过程中可能不严格执行所设定的加减速时间。

。
F118 转折频率（Hz）
设置范围：50.00～400.0
出厂值：50.00Hz
·运行频率低于该值时为恒转矩输出，超过该值时为恒功率输出。转折频率一般取50Hz。
F119 特征频率（Hz）
设置范围：F112～F111
出厂值：5.00Hz
·输出频率大于该值时，可定义输出端子的状态翻转；小于该频率时，端子状态恢复。
·可定义输出端子定义为“过特征频率”功能时，该参数设置有效。
F120 正反转切换死区时间(S)
设置范围：0.0～3000
出厂值：0.0S
·在“正反转切换死区时间”内，如果给出“停机”信号，可解除该等待时间，变频器立即切换到另一方向运行。该功能适用于除自动循环运行之外的所有调速运行方式。
·设置该功能可减缓方向切换过程的电流冲击。出厂时设为0S。
F121 停车方式
设置范围：0：按减速时间停车 1：自由停车
出厂值：0
·“自由停车”是指得到“停机”指令后立即切断输出，电机自由运转，靠摩擦停车。
·　该功能适用于键盘控制时的“停机”键操作和端子控制下的断开方向信号操作。
F123 点动功能
设置范围：0：点动功能无效 1：点动功能有效
出厂值：1
F124 点动频率(Hz)
设置范围：F112～F111
出厂值：5.00Hz
F125 点动加速时间(S)
设置范围：
0.1～3000
出厂值：0.4～3.7KW为5.0S
5.5～30KW为30.0S
37～110KW为60.0S
F126 点动减速时间(S)

点动运行
得到点动运行指令
解除点动运行指令
f
t
图5-1 点动运行
·分键盘点动和端子点动。键盘点动仅在停机状态有效。端子点动在运行和停机状态均有效。
·在键盘上进行点动操作（停机状态下）：
a. 按“方式”键，显示“HF-0”，再按“设置”键确认，此时显示“0”。
b. 按“运行”键，变频器运行到“点动频率”（如果再按“方式”键，则取消“键盘点动”）。
·端子点动时，将“点动”端子（如OP1）与CM短接，变频器即可运行到点动频率。
·点动运行方式下，“失速调节”F120无效。
F127/F129 频率回避点A、B (Hz)
设置范围： 0～400.0
出厂值：0Hz
F128/F130 频率回避宽度A、B (Hz)
设置范围：±0.5
出厂值：0.5
图5-2 回避频率
t
f
F2
F1
·在电机运行过程中，有时在某个频率点附近会引起系统共振。为了避开共振，特设置此参数。
·当输出频率为该参数设定值时，变频器自动跳开该“回避点”频率运行。
·“回避点宽度”是指回避点上下频率的差值。例如，回避点频率为20Hz，回避点宽度为±0.5Hz，则当变频器输出在19.5～20.5Hz范围时(如图中F1～F2)，会自动跳开。
·在加、减速过程中该功能无效。
F131 显示内容
设置范围：0：频率；1：转速； 2：线速度；
3：输出电压； 4：输出电流
出厂值：0
F132 电机级数
设置范围：2～100
出厂值：4
F133 被拖动系统传动比
设置范围：0.10～200.0
出厂值：1.00
F134 线速度范围
设置范围：1～60000
出厂值：1800
·F131=0,运行频率,Hz；F131=1，被控系统末端轴的理论转速，rpm；F131＝2，被控系统末端轴的理论线速度；F131=3，输出电压，V；F131＝4，输出电流，A。
·F131设置为任何值，停机皆闪烁显示相应目标频率。
·关于转速和线速度的计算
当变频器工作在上限频率时，F134的设定值等于负载的末级轴转速与其周长的乘积，单位由用户确定。例如，上限频率F111＝50.00Hz，电机级数F132＝4，传动比F133＝1.00，传动轴半径R＝50毫米，则，
传动轴周长：2πr=2×3.14×50=314（毫米）
传动轴转速：60×运行频率/（极对数×传动比）=60×50/（2×1.00）=1500rpm
末级线速度：转速×周长=1500×314＝471000（毫米/分钟）
计算结果超出F134的范围（1～60000），需进行单位换算。若要求精确度为0.1m/min，可设F134=4710。此时如果显示值为1869，则表示当前线速度值为1869分米每分钟。

F137频率记忆
设置范围：0：记忆频率无效 1：记忆频率有效
出厂值：0
F138模拟量调速自起动
设置范围：0：自起动；1：按“运行”键起动
出厂值：0
F139重新上电或复位后是否自起动
设置范围：0：无效；1：有效
出厂值：0
F140端子方向起动运行
设置范围：0，无效；1，有效
出厂值：0
·“频率记忆”仅在键盘或端子调速方式下自动记忆用户调节的频率值；“模拟量调速自起动”是指模拟量调速时，一旦输入了模拟量，变频器不需“运行”信号就可自动运行。
·“重新上电或复位后是否自起动”是指在键盘调速或端子调速方式下，断电后重新上电或故障复位后是否自动起动。选择“无效”，则必须给出“运行”信号后变频器方可运行。
·“端子方向起动运行”是指键盘调速、端子调速或其组合调速时，
