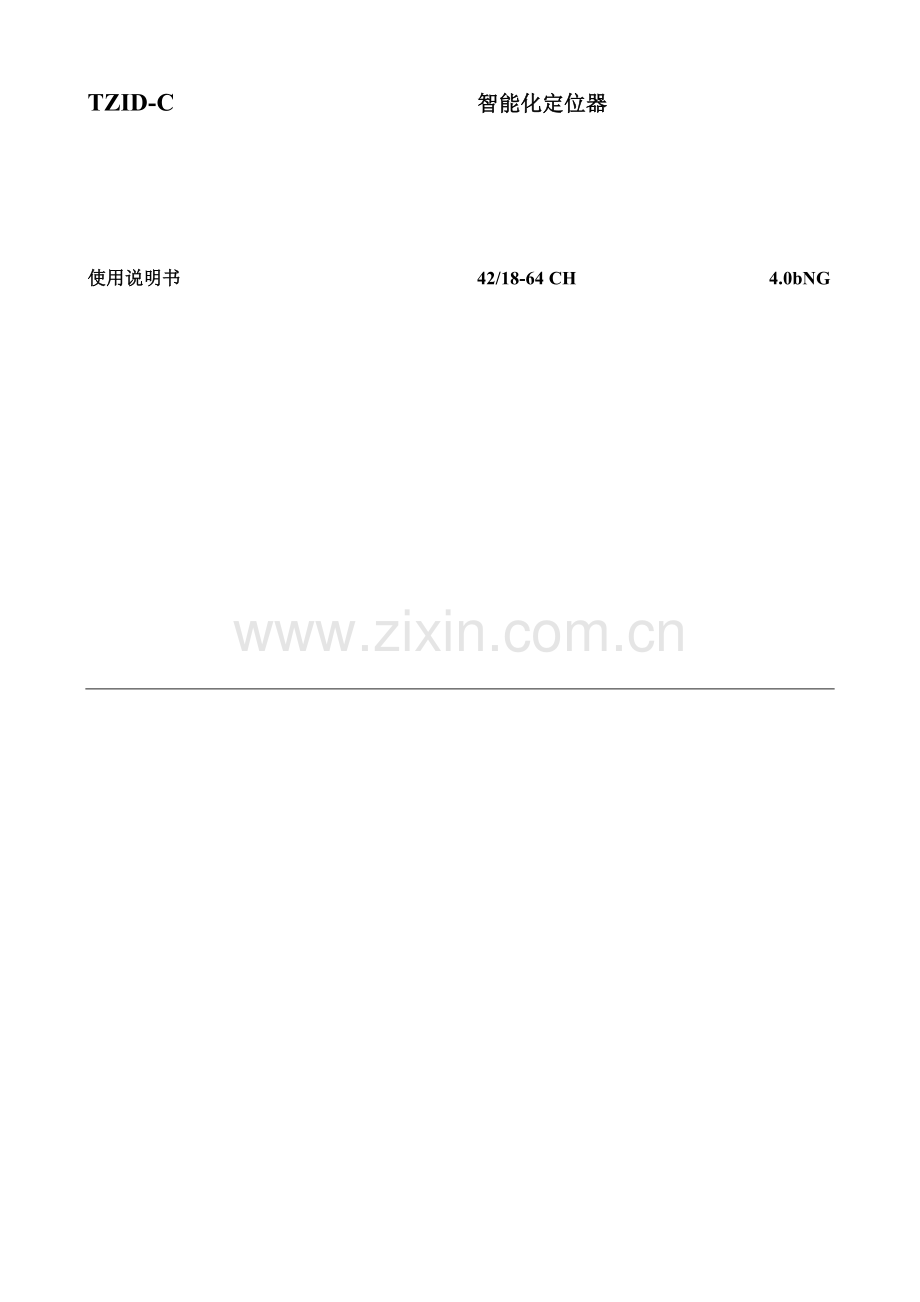

ABB定位器详细说明指导书 TZID-C 智能化定位器 使用说明书 42/18-64 CH 4.0bNG 与直线式执行器的安装 与旋转式执行器的安装 M6螺丝 M5螺丝 简要操作说明 0 简要操作说明 阅读并遵守这些操作说明书第1章中的安全指示。 注意 机械安装 参见折页图 气动连接 · 连接空气供应与进口端。空气供应范围应在1.4至6巴之间 (20至90 psi)。 注意:不得超过执行器的最大压力! · 连接执行器供应与OUT1端口(对双作用执行器还需连接OUT2端口)。 电气连接 · 按照下列端子名称进行电气连接: +11/-12 模拟输入, 4...20 mA信号 +31/-32 模拟输出, 位置反馈,4...20 mA信号* +41/-42 数字位置反馈,SW1 * +51/-52 数字位置反馈,SW2 * +81/-82 数字输入 +83/-84 数字输出,报警触点 +41/-42 数字位置反馈组件,极限2* +51/-52 数字位置反馈组件,极限1* +41/-42 关机模块* 41 数字位置反馈组件,24 V微型开关,极限1,NC触点* 42 数字位置反馈组件,24 V微型开关,极限1,NO触点* 43 数字位置反馈组件,24 V微型开关,极限1,输入* 51 数字位置反馈组件,24 V微型开关,极限2,NC触点* 52 数字位置反馈组件,24 V微型开关,极限2,NO触点* 53 数字位置反馈组件,24 V微型开关,极限2,输入* * 选项 a 简要操作说明 42/18-64-4 CN 调试 1. 打开定位器的空气供应。 2. 把4...20 mA模拟输入信号施加在定位器上。 3. 检查安装是否正确: - 按住MODE。 - 此外,短暂地按下或,直至显示模式1.3(在传感器范围内手动调节)。 - 放开MODE。 - 按下或,使执行器移动到其机械限位挡块处(两个方向),并记录数值。旋转角度以度数表示。 建议采用的限位挡块位置: > -28°且< +28°,对于直线式执行器 > -57°且< +57°,对于旋转式执行器 最小角度:25° 4. 切换到配置级别: - 同时按住和。 - 此外,短暂地按下ENTER。 - 等待,直至从3到0的倒数完成。 - 放开和。 装置会自动进入参数组P1。 5. 选择执行器类型(参数P1);用或选择ROTARY或LINEAR。 必须在Autoadjust(自动调节,第6步)之前进行本步骤。 注意 6. 启动Autoadjust: - 按住MODE。 - 此外,短暂地按下;直至显示“P1.1”。 - 放开MODE。 - 按住ENTER,直至倒计数结束。 - 放开ENTER。 Autoadjust已启动。 - 如显示“COMPLETE”信息,表示Autoadjust成功,则短暂地按下ENTER以确认。 还可能由于故障而自动取消Autoadjust,并显示出错信息。详情参见第53页的“P 1.1 自动调节”。 42/18-64-4 CN 简要操作说明 b 7. 调节容差带(仅对于关键的执行器(如特别小的执行器)才必要)。 参见第55页的“P1.2 容差带”。通常无需进行这一步。 8. 如有必要,测试设定值。详情参见第56页的“P 1.3 测试”。 9. 保存设定: - 按住MODE。 - 此外,短暂地按下直至显示P1.4。 - 放开MODE。 - 用或选择NV_SAVE。 - 按住ENTER,直至倒计数结束,然后放开ENTER。 设定值被保存在非挥发性存储器中,而定位器回到操作级别。之前的最后一个操作模式被再次激活。 选择操作模式 模式1.0:适应式控制 · 按住MODE。 · 此外,根据需要而短暂地按下。 · 显示。 · 放开MODE。 · 显示,适应式控制开始运行。 模式1.1:固定式控制 · 按住MODE。 · 此外,根据需要而短暂地按下。 · 显示。 · 放开MODE。 · 显示,主动式控制开始运行。 c 简要操作说明 42/18-64-4 CN 模式1.2:在冲程范围内手动调节 · 按住MODE。 · 此外,根据需要而短暂地按下。 · 显示。 · 放开MODE。 · 显示。 · 按下或,在冲程范围内调节位置。 模式1.3:在传感器范围内手动调节 · 按住MODE。 · 此外,根据需要而短暂地按下。 · 显示。 · 放开MODE。 · 显示。 · 按下或,在传感器范围内调节位置。 关于对配置级别的概述,参见附录A。 42/18-64-4 CN 简要操作说明 d 参数设定示例: “把阀门动作从直接改为反转” 起始情况:TZID-C在任意模式中按照操作级别运行。 1. 改为配置级别: - 同时按住和。 - 此外,短暂地按下ENTER。 - 等待,直至从3到0的倒计数结束。 - 放开ENTER。 - 显示。 2. 改为参数组2。_(参见第57页“参数组2:设定点”): - 同时按住MODE和ENTER。 - 此外,短暂地按下一次。 - 显示。 - 放开MODE和ENTER。 - 显示。 3. 选择参数2.3“阀门动作: - 按住MODE。 - 此外,短暂地按下3次。 - 显示。 - 放开MODE。 4. 更改参数设定: - 短暂地按下,以选择“REVERSE”。 e 简要操作说明 42/18-64-4 CN 5. 改为参数2.7“EXIT”,并保存新的设定: - 按住MODE。 - 此外,短暂地按下4次。 - 显示。 - 放开MODE。 - 短暂地按下,以选择“NV_SAVE。 - 按住ENTER,直至所显示的从3到0的倒计数结束。 定位器保存新的设定,并自动回到操作级别。 42/18-64-4 CN 简要操作说明 f 目录 目录 0 简要操作说明.............................................................................................................................a 1 安全与注意事项.........................................................................................................................1 1.1 概述......................................................................................................................................1 1.2 对警告标志和提示的说明..................................................................................................2 1.3 对电气和气动安全的提示..................................................................................................2 1.4 正确使用..............................................................................................................................2 1.5 合格人员..............................................................................................................................2 2 制造商信息.................................................................................................................................3 2.1 交付......................................................................................................................................3 2.2 CE 一致性信息..................................................................................................................3 3 应用与简述.................................................................................................................................4 4 安装与调试...............................................................................................................................10 4.1 机械安装............................................................................................................................10 4.1.1 概述......................................................................................................................10 4.1.2 安装现场的操作条件..........................................................................................11 4.1.3 对直线式执行器的安装......................................................................................12 4.1.4 对旋转式执行器的安装......................................................................................18 4.1.5 对控制阀23/24, 23/25的安装..............................................................................21 4.1.6 对控制阀23/26的安装.........................................................................................22 4.2 气动连接............................................................................................................................23 4.3 电气连接............................................................................................................................25 4.4 安装防飞溅顶罩................................................................................................................28 g 目录 42/18-64-4 CN 4.5 调试....................................................................................................................................29 4.5.1 检查安装情况......................................................................................................29 4.5.2 确定执行器的类型..............................................................................................30 4.5.3 运行Autoadjust(自动调节).............................................................................30 4.5.4 设定容差带..........................................................................................................31 4.5.5 测试设定..............................................................................................................31 4.5.6 保存设定..............................................................................................................31 5 安装选项卡...............................................................................................................................32 5.1 机械位置指示器 ..............................................................................................................32 5.2 用于模拟位置反馈的插入模块........................................................................................32 5.3 用于数字位置反馈的插入模块........................................................................................34 5.4 用于关机功能的插入模块 ..............................................................................................35 5.5 用于数字位置反馈的机械组件(使用感应式开关)....................................................36 5.6 用于数字位置反馈的机械组件(使用感应式开关)....................................................38 5.7 压力计块及过滤调节器....................................................................................................39 5.8 更换I/P模块.......................................................................................................................39 6 本地操作...................................................................................................................................43 6.1 概述....................................................................................................................................43 6.2 操作元件............................................................................................................................43 6.2.1 说明......................................................................................................................43 6.2.2 使用操作元件......................................................................................................45 6.3 禁止操作............................................................................................................................49 6.4 在操作级别上进行操作....................................................................................................49 6.5 设定参数............................................................................................................................50 42/18-64-4 CN 目录 h 7 维护...........................................................................................................................................95 7.1 检查定位器中的空气过滤器............................................................................................96 7.2 更换I/P模块中的空气过滤器...........................................................................................97 7.3 检查过滤调节器................................................................................................................99 7.4 功能测试/重新调节...........................................................................................................99 8 技术数据.................................................................................................................................100 8.1 基本型号..........................................................................................................................100 8.2 选项..................................................................................................................................103 8.3 附件..................................................................................................................................105 9 尺寸图.....................................................................................................................................107 10 错误代码,警报,信息.........................................................................................................112 10.1 错误代码..........................................................................................................................112 10.2 警报..................................................................................................................................115 10.3 信息..................................................................................................................................117 11 许可/证书................................................................................................................................118 附录...................................................................................................................................................A i 目录 42/18-64-4 CN 应用与简述 3 应用与简述 TZID-C是一种电动-气动阀门定位器。它可以安装在直线式气动执行器(按照DIN/IEC 534)或旋转式气动执行器(按照VDI/VDE 3845)上。还可以使用特殊的一体式安装件而安装在控制阀23/24、23/25及23/26上。 执行方式可以是单作用(弹簧复位)或双作用(空气开/闭)式。 定位器是一种双线仪表。从4...20 mA输入信号中获取电源电压。 结构 电缆密封管 标签 显示屏 位置指示器 图1 TZID-C定位器,关闭状态 控制按钮 数字位置反馈或关机模块 模拟位置反馈 显示屏 感应开关 或微型开关 反馈轴 槽口传感器 图2 TZID-C定位器,开启状态 4 应用与简述 42/18-64-4 CN 图1与图2说明了配备齐全的TZID-C,并具有下列选项: · 机械位置指示器(具有透明圆顶的特殊盖子,用于标记最小和最大阀门位置的符号标签,用于安装在反馈轴上的机械位置指示器)。 · 数字位置反馈组件,包括: - 2个Pepperl & Fuchs感应开关(有槽口传感器) 或 - 2个微型开关(24 V DC/AC) 用于插入反馈轴;仅限与机械位置指示器一起使用 · 用于模拟位置反馈的插入模块 · 用于安全关机的插入模块(关机模块) · 用于数字位置反馈的插入模块 功能说明 执行器与TZID-C定位器的反馈轴联动,这一运动由位置传感器探测,并转换为电信号。 输入(4...20 mA通路的位置要求)及实际位置通过A/D转换器而被转移给电子装置(CPU)。 利用这些数值,微处理器计算控制偏差,并通过P/D控制算法计算定位信号,后者被用于激活I/P模块(通过A/D转换器)(参见图3)。 I/P模块是定位器的气动输出装置。它包含一个导引级和一个模拟3/3向阀,后者用作增压级。导引级通过一个线圈/磁体和喷嘴/挡板系统把电信号转换成供应压力,用于驱动动力级。 42/18-64-4 CN 应用与简述 5 数字输入 数字输出 信号 4 ... 20 mA 带有微处理器的CPU板 LKS连接器 用于模拟位置反馈的插入模块 用于数字位置反馈的插入模块 I/P模块 位置传 感器 反馈轴 气动输出 空气供应 * 选购:用于关机功能的插入模块 图3 TZID-C装配组与连接器的概况 6 应用与简述 42/18-64-4 CN 定位器范围 TZID-C定位器可探测60度的旋转角(对于直线式执行器)或120度的旋转角(对于旋转式执行器)(可选配270°)。 有三种不同的范围(参见图4): · 传感器范围 · 阀门范围 · 冲程范围 用于直线式执行器的传感器范围 用于旋转式执行器的传感器范围 冲程范围 阀门范围 图4 定位器范围 传感器范围是可以测量旋转反馈轴的运动的最大范围。 阀门范围是TZID-C定位器可以定位在所连接阀门上的最大范围。阀门范围的极限值取决于阀门和有关的机械安装件。通常,这种极限值由Autoadjust(自动调节)确定,但也可由本地或外部参数设定值确定。 冲程范围是由用户界定的范围,对阀门在阀门范围内的行程加以限制。冲程范围值被表述为阀门范围的百分比。如确定了新的阀门范围(如通过Autoadjust),则按照新的阀门范围来重新计算冲程范围。对冲程范围设定的百分比数值保持不变。设定点范围始终与冲程范围有关。 42/18-64-4 CN 应用与简述 7 HART® 通信 TZID-C定位器包含一个通信连接,使得定位器能够通过PC进行操作、监测和设置。通过LKS适配器或FSK调制解调器、并根据HART®协议进行通信。通信时需要下列设备(参见图5与图6): · LKS适配器或FSK调制解调器 · PC · 设置程序,如SMART VISION® 关于详情,请参考另行提供的SMART VISION®用户手册。 电源 电源 电源 电源 FSK调制解调器 FSK调制解调器 FSK调制解调器 图5 通过FSK调制解调器进行通信 8 应用与简述 42/18-64-4 CN 图6 通过LKS适配器进行通信 42/18-64-4 CN 应用与简述 9 安装与调试 4 安装与调试 4.1 机械安装 4.1.1 概述 这些使用说明书解释了与直线式执行器的安装(按照DIN/ IEC 534(按照Namur进行侧向连接)),与旋转式执行器的安装(按照VDI/ VDE 3845),以及与控制阀23/24、23/25和23/26的安装。单独提供解释如何连接特殊执行器的说明书。 在安装时,确保位置反馈的冲程转移或旋转角正确无误。对于直线式执行器的安装,最大旋转角为60°,对于旋转式执行器的安装,最大旋转角为120°(参见第7页图4)。 反馈轴(以及杠杆)上的箭头(1)必须在以小箭头(2)标记的区域内移动(参见图7)。 图7 操作范围 为了能够使用较大的范围,必须把杠杆放置在箭头之间冲程一半处的中心位置(±0°传感器位置)。 在安装时,只需对实际使用的旋转角范围进行粗调。在Autoadjust过程中自动进行微调。 10 安装与调试 42/18-64-4 CN 总旋转角不得小于25°。部件可在范围中的任意位置。 对于比较困难的控制任务(如摩擦大或定位时间短),最好使旋转角范围尽可能大。 由于安全原因,实际使用的旋转角范围应与传感器范围的最终位置保持2°(对于直线式执行器)或3°(对于旋转式执行器)的最小距离。 4.1.2 安装现场的操作条件 在安装之前应进行检查,以确保遵守适用于TZID-C的安全和控制规格。 警告 环境温度: -30 ... +85 °C 保护: IP 65 (4X类) 防爆保护: II 2G EEx ib II C T6 安装位置: 任何允许的方向,条件是安装有防飞溅顶罩 42/18-64-4 CN 安装与调试 11 4.1.3 对直线式执行器的安装 图8 直线式执行器的安装组件 提供特殊的连接组件,用于按照DIN/IEC 534(按照Namur进行侧向安装)把定位器安装在直线式执行器上,该组件包括下列零件: · 杠杆(1.0),有随动销,用于10...35mm或25...90mm执行器冲程 · 随动导杆(2.0),有两个螺丝(2.1)和夹板(2.2) · 弯角支架(3.0),有两个螺丝(3.1)、两个弹簧垫圈(3.2)和两个普通垫圈(3.3) · 螺丝(3.4)和普通垫圈(3.5),用于安装在铸铁轭上 · 两个U形螺栓(3.7),各有两个螺母(3.8)、两个弹簧垫圈(3.9)和两个普通垫圈(3.10),用于安装在柱形轭上 所需工具: 扳手10 mm/13 mm 内六角扳手4 mm 12 安装与调试 42/18-64-4 CN 1. 把随动导杆安装在执行器上 图9 把随动导杆安装在执行器上 · 用螺丝(3)把随动导杆(1)和夹板(2)上紧在执行器的心轴上,用手上紧螺丝。 42/18-64-4 CN 安装与调试 13 2. 组装杠杆(如之前未组装) 图10 组装杠杆 · 把弹簧(2)与随动销(1)一起套在螺栓上。 · 把塑料垫圈(3)套在螺栓上,并用它压紧弹簧。 · 把带有压紧后的弹簧的螺栓插入杠杆(4)中的长方形孔,并用普通垫圈(5)和螺母(6)把它上紧在杠杆上所需的位置,杠杆上的刻度表示冲程范围的链接点(参见第17页图14)。 · 把普通垫圈(8)套在螺丝(7)上,把螺丝插入杠杆,并用螺母(9)反接。 14 安装与调试 42/18-64-4 CN 3. 在TZID-CI上安装杠杆和夹板 图11 在TZID-C上安装杠杆和弯角支架 · 把杠杆(1)连接在TZID-C后部的反馈轴(2)上(只可安装在一个位置,因为反馈轴侧面的是平坦的)。 · 观察箭头标记(3),检查杠杆行程是否在操作范围以内(在箭头之间)。 · 用手上紧杠杆上的反接螺母(4)。 · 用弯角支角(5)支撑住预先装配的TZID-C,保持松动状态,使之贴住执行器,而杠杆上的随动销进入随动导杆,以便确定用于弯角支架的TZID-C孔。 · 用螺丝(6)、弹簧垫圈(7)和普通垫圈(8)把弯角支架(5)上紧在TZID-C外壳上对应的孔中;如有可能,应均匀地上紧螺丝,以保证运行过程中的直线性。 42/18-64-4 CN 安装与调试 15 4.a 安装在铸铁轭上 图12 安装在铸铁轭上 · 用螺丝(2)、普通垫圈(3)把弯角支架(1)上紧在铸铁轭(4)上。 4.b 安装在柱形轭上 图13 安装在柱形轭上 · 把弯角支架(1)保持在适当的位置处,贴住柱形轭(2)。 · 从柱形轭的内侧、穿过弯角支架上的穿孔,插入U形螺栓(3)。 · 套上普通垫圈(4)、弹簧垫圈(5)和螺母。用手均匀地上紧螺母。 16 安装与调试 42/18-64-4 CN 调节TZID-C定位器在铸铁轭或柱形轭上的高度,直至杠杆在一半冲程处(在模式1.3中处于+0°传感器位置)达到水平(目视检查)。这特殊适
