色谱光谱标准曲线用Excel绘制教程岛津资料.pdf

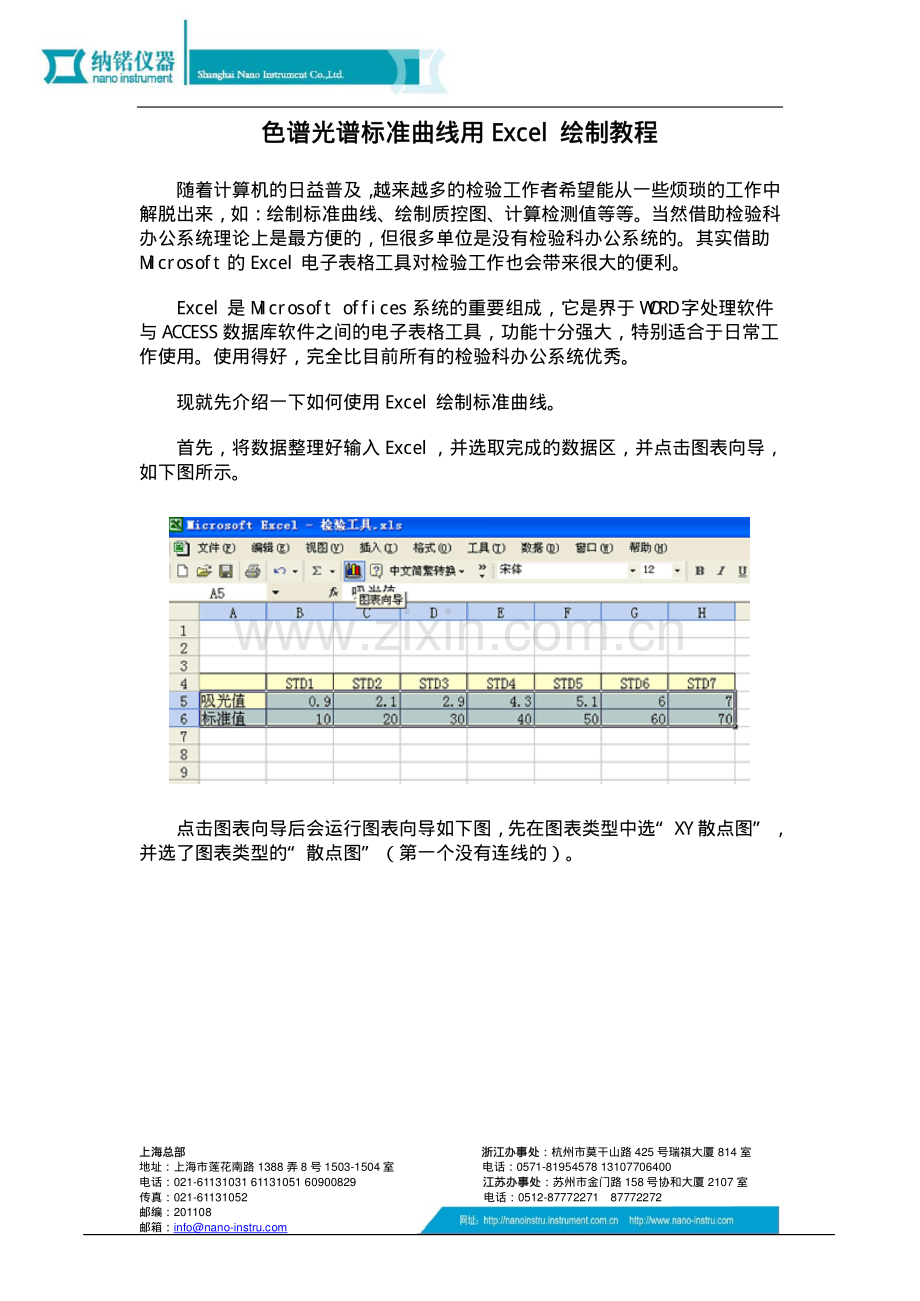

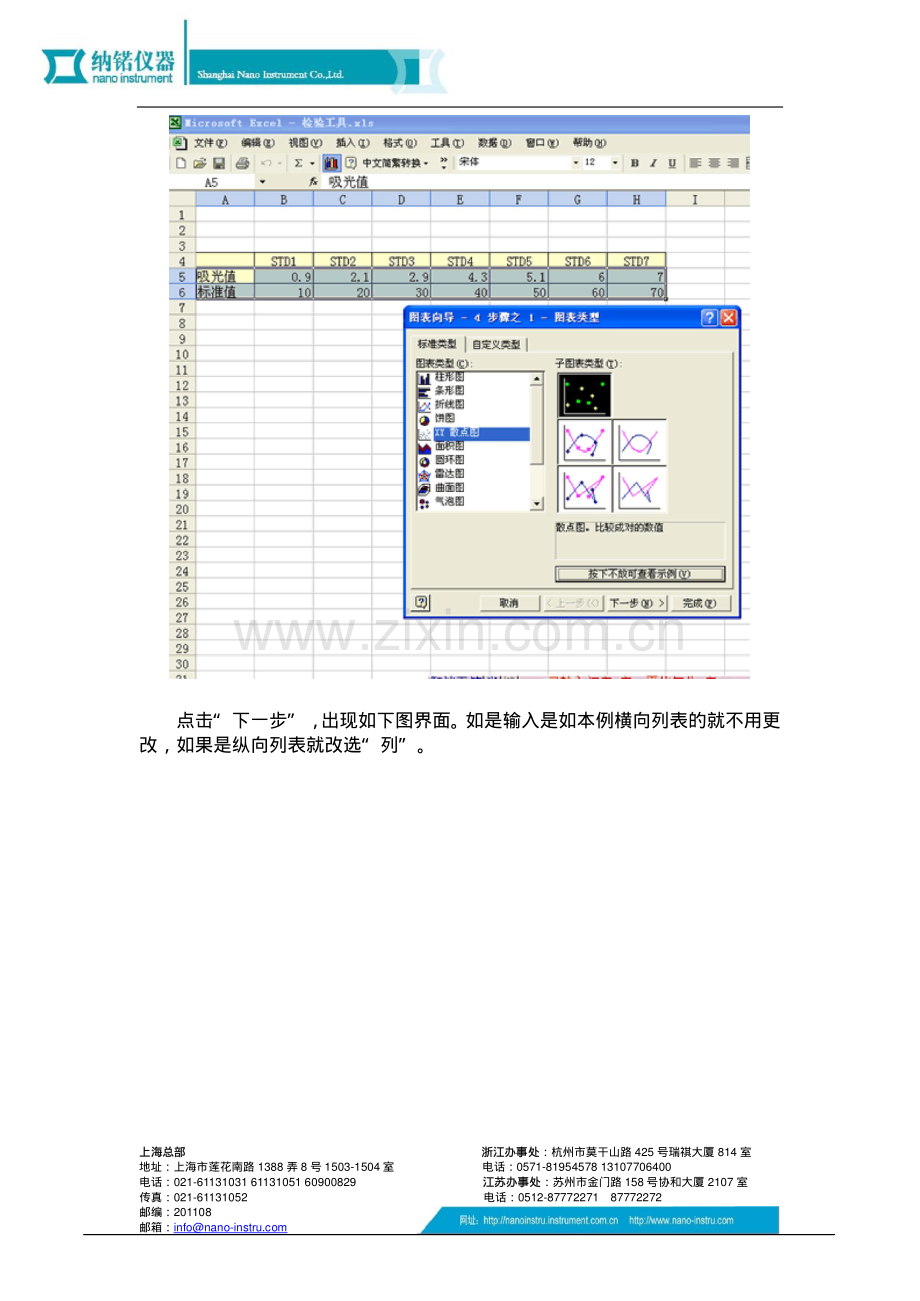

上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 色谱光谱标准曲线用 E x c e l 绘制教程 色谱光谱标准曲线用 E x c e l 绘制教程 随着计算机的日益普及，越来越多的检验工作者希望能从一些烦琐的工作中解脱出来，如：绘制标准曲线、绘制质控图、计算检测值等等。当然借助检验科办公系统理论上是最方便的，但很多单位是没有检验科办公系统的。其实借助M i c r o s o f t 的 E x c e l 电子表格工具对检验工作也会带来很大的便利。E x c e l 是 M i c r o s o f t o f f i c e s 系统的重要组成，它是界于 W O R D 字处理软件与 A C C E S S 数据库软件之间的电子表格工具，功能十分强大，特别适合于日常工作使用。使用得好，完全比目前所有的检验科办公系统优秀。现就先介绍一下如何使用 E x c e l 绘制标准曲线。首先，将数据整理好输入 E x c e l，并选取完成的数据区，并点击图表向导，如下图所示。点击图表向导后会运行图表向导如下图，先在图表类型中选“X Y 散点图”，并选了图表类型的“散点图”（第一个没有连线的）。上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 点击“下一步”，出现如下图界面。如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”。上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图。上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 如果是 X 值错了就点击它文本框右边的小图标，结果如下图：出现上图后，如图在表上选取正确的数据区域。然后点击“下一步”出现图表选项界面，如下图，上应调整选项，以满足自己想要的效果。上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 点击“下一步”，现在一张带标准值的完整散点图就已经完成，如下图。上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 完成了散点图，现在需要根据数据进行回归分析，计算回归方程，绘制出标准曲线。其实这很简单，先点击图上的标准值点，然后按右键，点击“添加趋势线”。如下图。上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 由于本例是线性关系，在类型中选“线性”如下图 上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 点击“确定”，标准曲线就回归并画好了。上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 标准曲线是画好了，可是我们怎么知道回归后的方程是什么样呢？这了简单，点击趋势线（也就是我们说的标准曲线）然后按右键，选趋势线格式，如下图：上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 在显示公式和显示 R 平方值（直线相关系数）前点一下，勾上。再点确定。好了，现在公式和相关系数都出来了。如图：呵 R 的平方达 0.9 9 6，线性相当好。上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 可是有时候有的项目是成指数增加的，散点图如下图，上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 从上图看并不值关，除了最大的一个点外其余的几乎都成了直线。这不难理解，对于 1 0 0 0 0 0 0 0 而言，1 0 与 1 0 0 0 0 都差不了多少。因此我们平时常使用半对数坐标纸画图。对于 E x c e l 也可以，先点中 Y 坐标轴，再按右键，选“坐标轴格式”如下图 上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 将左下方的对数刻度选中，确定。完整的一个半对数标准曲线就做好了。上海总部上海总部 浙江办事处浙江办事处：杭州市莫干山路 425 号瑞祺大厦 814 室 地址：上海市莲花南路 1388 弄 8 号 1503-1504 室 电话：[phone] 13107706400 电话：[phone] 61131051 60900829 江苏办事处江苏办事处：苏州市金门路 158 号协和大厦 2107 室 传真：[phone] 电话：[phone] 87772272 邮编：201108 邮箱：infonano- 利用 E x c e l 制作标准曲线简单吧？如果认真调整参数可以得到不同的效果，大家多研究一下吧。有人说标准曲线是拿来用的，要是能输入信号值就可以得出浓度那就好了，其实使用 E x c e l 也能很自如的处理。具体请听下回分解。
