――系列激光红外灯
美莱特系列激光红外照明器，采用光栅整形匀化、独立温控、高稳定电流控制等红外激光技术，通过将高性能半导体激光器和专利化的光学系统相结合，实现激光在安防监控领域的主动夜视照明。
该产品配合感红外摄像机、黑白CCD摄像机或微光夜视设备组成夜视监控系统，实现24小时连续安防监控。该产品有效照明距离远、使用寿命长，红外光谱高效匹配现有市场上的各类感红外摄像设备。是安防监控系统夜视照明设备的最佳选择。
该产品配合感红外一体摄像机组成的夜视监控系统，可以实现照明区域与监控视场在距离、角度、目标不断变化情况下的完美结合。是安全监控领域具有里程碑意义的技术革命产品。

主要特点
 核心部件
红外激光二极管（Laser Diode，简称LD）

主要性能：808nm红外波长----CCD本征感应曲线属于高感应区；
电光转换效率高达60%以上，突出发光效率----远高于LED的15%电光转换效率。
工作原理
激光整形匀化----利用自身特有封装技术，对激光二极管发出的椭圆形光斑进行光学整形，并通过专用光学元件完成激光的匀化处理，使得能够适应照明应用，特别设计的光学结构，保证了激光出射角度的精确和可控。
外观特点
全金属装配，外观整洁大方，全质硬铝合金，可经受严酷外界环境考验；
IP65级防护标准，超小体积，充分考虑各类工程安装方式，通用标准英制、公制安装零件，方便实用。
防护处理好     采用加固密闭封装处理，可防尘、防淋雨、防震

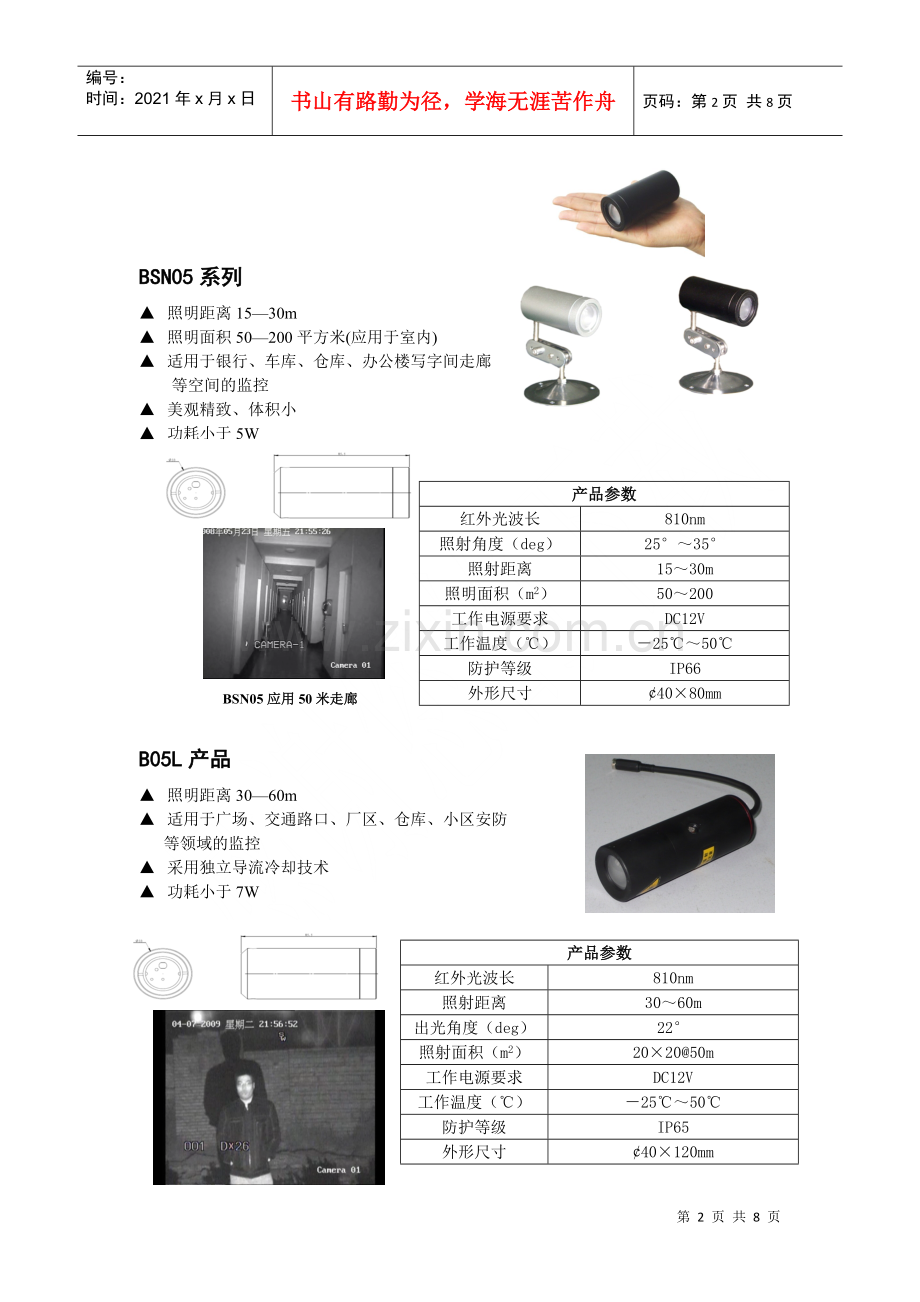

BSN05系列
▲ 照明距离15—30m
▲ 照明面积50—200平方米(应用于室内)
▲ 适用于银行、车库、仓库、办公楼写字间走廊
等空间的监控
▲ 美观精致、体积小
▲ 功耗小于5W

产品参数
红外光波长
810nm
照射角度（deg）
25°～35°
照射距离
15～30m
照明面积（m2）
50～200
工作电源要求
DC12V
工作温度（℃）
－25℃～50℃
防护等级
IP66
外形尺寸
¢40×80mm

BSN05应用50米走廊

B05L产品
▲ 照明距离30—60m
▲ 适用于广场、交通路口、厂区、仓库、小区安防
等领域的监控
▲ 采用独立导流冷却技术
▲ 功耗小于7W
产品参数
红外光波长
810nm
照射距离
30～60m
出光角度（deg）
22°
照射面积（m2）
20×20@50m
工作电源要求
DC12V
工作温度（℃）
－25℃～50℃
防护等级
IP65
外形尺寸
¢40×120mm

B05L配合1/4CCD效果

B10系列
▲ 照明距离80—120m
▲ 适用于小区、工厂、公路等重要目标
或重点路段的监控
▲ 采用独立TEC温控技术
▲ 峰值功耗18W 平均功耗小于9W

型号
B10L
红外光波长
810nm
出光角度（deg）
12°
照射距离
80～120m
照射面积（m2）
20×20@100m
工作电源要求
DC12V
工作温度（℃）
－25℃～50℃
防护等级
IP65
外型尺寸
150mm×59mm×60mm

B10L在室外效果

B15系列
▲ 照明距离130—170m
▲ 适用于公路交通、铁路场站、小区周界等
领域的重点目标监控
▲ 采用独立TEC温控技术
▲ 峰值功耗19W 平均功耗小于12W

型号
B15L
红外光波长
810nm
出光角度
10°
照射距离
130～170m
照射面积（m2）
20×20@150m
工作电源要求
DC12V
工作温度（℃）
－25℃～50℃
防护等级
IP65
外形尺寸
150mm×59mm×60mm

B15L效果

B20系列
▲ 照明距离180—240m
▲ 适用于公路交通、河流标尺、铁
路场站、油库化工厂等重点目标监控
▲ 采用独立TEC温控技术
▲ 峰值功耗20W 平均功耗小于12W

型号
B20L
红外光波长
810nm
出光角度
6°
照射距离（m）
180～240m
照射面积（m2）
20×20@200m
工作电源要求
90~240VAC 或 DC12V（可选）
工作温度（℃）
－25℃～50℃
防护等级
IP65
外形尺寸
145mm×59mm×61mm

B20L在200米外效果

B30系列
▲ 照明距离260—350m
▲ 适用于森林防火、水库、铁路场站、
油库化工厂等重点远距离目标监控
▲ 采用独立TEC温控技术
▲ 峰值功耗23W 平均功耗小于14W

型号
B30
红外光波长
810nm
出光角度
3°
照射距离（m）
260～350m
照射面积（m2）
20×20@300m
工作电源要求
90~240VAC 或 DC12V（可选）
工作温度（℃）
－25℃～50℃
防护等级
IP66
外形尺寸
¢60×128mm

BJ20A变角度产品
▲ 适用于森林防火、水库、铁路场站、
油库化工厂等重点远距离目标监控
▲ 采用独特设计光学变焦镜头实现激
光出光角度连续可调
▲ 峰值功耗25W 平均功耗小于15W

型号
BJ20A
红外光波长
810nm
出光角度
3°--30°
照射距离（m）
20～250m
工作电源要求
90~240VAC 或 DC12V（可选）
工作温度（℃）
－25℃～50℃
防护等级
IP66
外形尺寸
210mm*100mm*100mm

特殊应用：激光红外灯的新式应用……
目前激光夜视技术已成为当前监控技术的一个重要组成部分，近年来，在直视监控技术的基础上，夜视技术已得到迅速发展，特别是激光夜视已广泛应用到各个领域，因此激光红外灯与监控摄像机的搭配应用，特别是合理搭配应用显得尤为重要。现在在激光红外灯与监控摄像机的搭配上还是比较传统、比较狭隘，只是停留在激光红外灯与监控摄像机放在一起的思维上，而激光红外灯单一成品、可根据工程现场与监控摄像机随意安装的特点却被忽略，就是利用激光红外灯的高亮度和传输性上的优势，完成对监控区域的覆盖，实现多机单灯或多点区域覆盖，我们在河北某地的工程商实现这一应用，如下：

本公司郑重承诺：
尊重所有客户；严格保护客户利益；产品如有质量问题，无条件退货；所有试用、测试产品，无条件退货。

――系列红外激光灯

联系电话：[phone] 18710954055 李振宇

E-mail:1017990645@
QQ:1017990645
地址：西安经开区草滩生态产业园南环路中段6号
