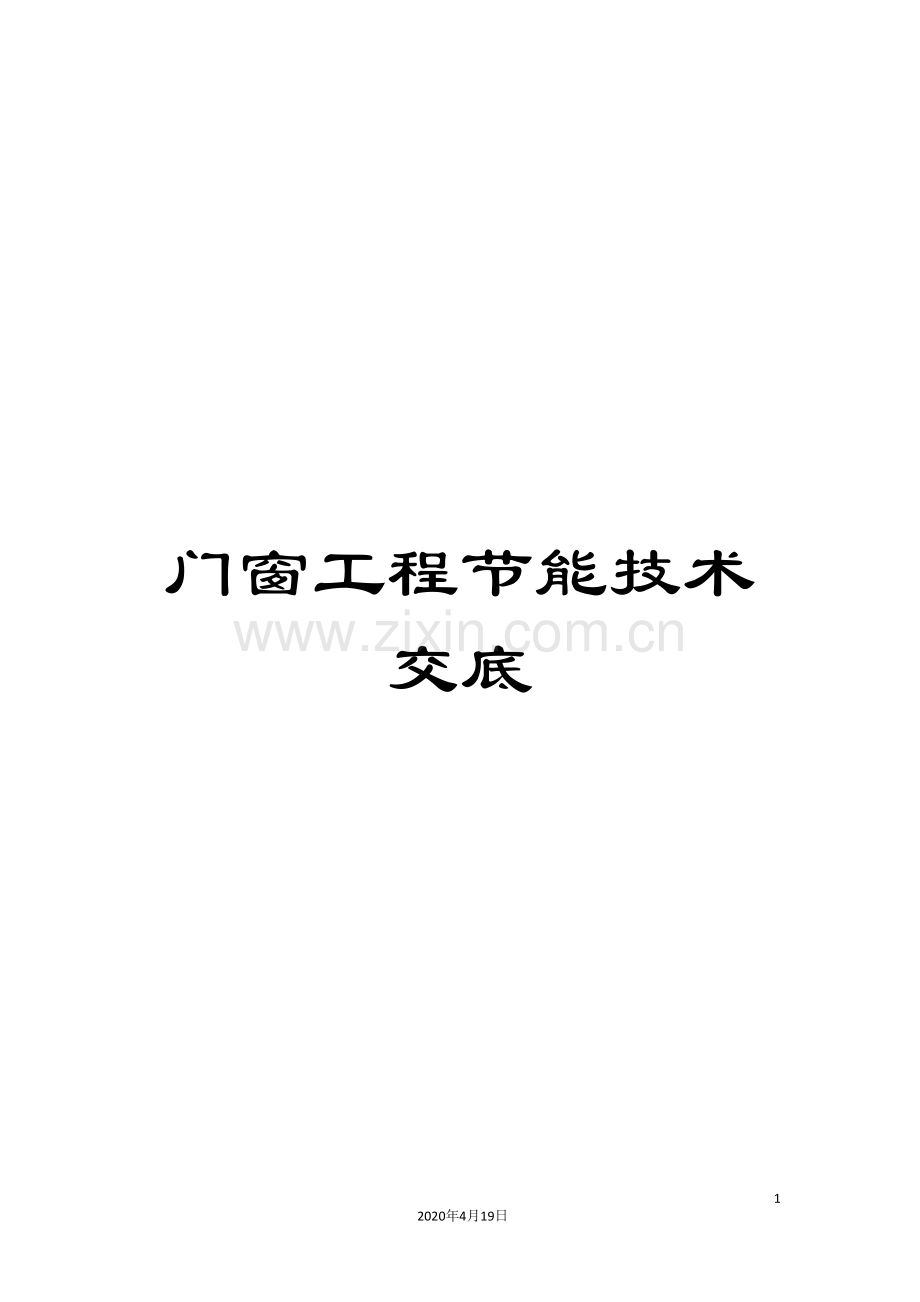

门窗工程节能技术交底.doc

门窗工程节能技术交底- 7 -2020年4月19日文档仅供参考，不当之处，请联系改正。技术交底记录建 设 单 位工 程 名 称翰林华府3#楼交 底 日 期年 月 日 交 底 地 点项目部交 底 部 位塑钢窗工程节能技术交底引用规范规程建筑节能工程施工质量验收规范GB50411 建筑节能工程施工技术本工程外窗设计为塑钢窗，单框双玻，塑钢窗进场后应对门窗外观、品种、规格、附件进行检查，另外对塑钢窗质量证明文件也应按照检验批进行检查。并应抽样检查外窗气密性、保温性、雨水渗透性进行复试。在塑钢窗安装过程中，应注意做好下列工作。(1)墙体塑钢窗洞口质量检查1)塑钢窗安装应采用预留洞口安装，不得采用边安装边砌口或先安装后砌口的施工方法。2)塑钢窗应在墙体湿作业完工且硬化后进行，当需要在湿作业前进行时，应采取保护措施。3)在建筑施工部门配合下确定塑钢窗安装基准线。同一类型的塑钢窗及其相邻的上、下、左、右洞口应横平竖直，保持同一垂直各水平线。洞口宽度与高度尺寸偏差应符合规范规定。塑钢窗安装前应对上述问题按规定检验且符合要求，并办好工种间交接后方可进行。当洞口尺寸超过标寸时，应经过工程监理人员通知施工部门修补洞口。5)塑钢窗的洞口防水处理。在按常规施工过程中对洞口抹灰处理方法，应用防水砂浆，特别对塑钢窗洞口下部及两侧1/4高度处进行防水处理。(2)安装前准备1)安装人员在塑钢窗安装前，应熟悉塑钢窗大样图与门窗洞口表，了解塑钢窗编号的意义及不同型号与规格的塑钢窗安装的层次与部位。2)安装人员在安装前，应按设计图纸的要求检查核对塑钢窗、五金件、安装辅助材料的质量，特别要核对塑钢窗的数量、品种、规格、开启方向、外形等，对不合格者应更换；(3)塑钢窗安装作业应注意的问题1)塑钢窗搬运时应注意将塑钢窗产品按编号搬运到相应的楼层。应特别注意防止低层塑钢窗放到高层，高层的塑钢窗放到低层。以避免高层塑钢窗抗风压性能不足，低层塑钢窗抗风压性能过剩。2)安装方法选择与要求。本工程采用固定件安装， 固定件的位置与塑钢窗主框与墙壁体连接间距及位置按照标准图规定，距窗角180mm开始，间距不大于600mm.3)窗框安装固定应在窗框装入洞口时，其上、下框中线和底线与洞口中线和底线对齐。窗的上下框四角及中横框的对称位置应用木楔或垫块作临时然后按设计图纸或甲方要求确定窗框在洞口厚度方向的安装位置。4)在位置确认无误后调整窗框在洞口内三维方向的垂直度和水乎度 (即窗框在墙体厚度方向的垂直度、正立面方向的垂直度和水平度)，其允许偏差符合门窗安装质量要求。5)门框安装。门的安装基本上与窗安装一致，所不同的是门的安装应注意与地面施工配合，一般在地面工程施工前进行，依据图纸及门扇开启方向，确定门框的安装位置，安装时采取防门框变形的措施。安装无下框平开应使两边框的下脚低于地面标高3Omm;带下框的平开门或推拉门下框底部应低于地面标高lOmm，然后将上框固定在墙体上，调整门框不平和垂直度。安装门连窗，一般采用拼管拼接，铝合金门窗、玻璃钢门窗有专用的拼接件。无论是否采用拼管拼接，都应将上、下门框、窗框牢固的固定在上、下楼板或墙体上。门窗框固定:应先固定上框，再固定边框和下框。安装缝隙及洞口处理:门窗洞口与门窗框之间安装缝隙，必须采用聚氨醋发泡剂材料堵塞，缝隙应充满。，缝隙处理必须进行隐蔽验收。6)门窗扇安装。一般节能保温窗为平开窗，安装门窗扇时应对安装绞链和锁块特别注意，锁块位置是否与传动器锁点匹配、绞链部分密封胶条是否有损坏。安装完毕后要仔细检查框扇搭接量是否在设计范围内，四周是否均匀;推拉门窗，框扇搭接是否均匀，毛条 密封胶条质量尤为重要。保温节能窗安装质量验收1建筑门窗工程验收规定(1)保温节能安装工程质量验收应符合建筑装饰装修工程质量验收规范(GB50210- )中第五章门窗工程的要求。(2)门窗工程验收时应检查下列文件和记录。1)门窗工程的施工图、设计说明及其它设计文件。2)材料的产品合格证书、性能检测报告、进场验收记录和复验报告。3)特种门及附件的生产许可文件。4)隐蔽工程验收记录。5)施工记录。6)建筑外墙金属窗、塑料窗的抗风压性能、空气渗透性能和雨水渗漏性能。(3)门窗工程应对下列隐蔽工程项目进行验收:1)预埋件和锚固件。2)隐蔽部位的防腐、填嵌处理。(4)各分项工程的检验批应按下列规定划分:1)同一品种、类型和规格的木门窗、金属门窗、塑料门窗及门窗玻璃每100樘应划为一个检验批，不足100樘也应划分为一个检验批。2)同一品种、类型和规格的特种门每50橙应划分为一个检验批，不足50樘也应划为一个检验批。(5)检查数量应符合下列规定:1)木门窗、金属门窗、塑料门窗及门窗玻璃，每个检验批应至少抽查5，并不得于3樘，不足3樘时应全数检查;高层建筑的外窗，每个检验批应至少抽查10，并得少于6樘，不足6樘时应全数检查。2)特种门每个检验批应至少抽查50，并不得少于10樘，不足10樘时应全数检查。(6)门窗安装前，应对门窗洞口尺寸进行检验。(7)金属门窗和塑料门窗安装应采用预留洞口的方法施工，不得采用边安装边砌口或安装后砌口的方法施工。(8)木门窗与砖石砌体、混凝土中的木砖应进行防腐处理。(9)当金属窗或塑料窗组合时，其拼樘料的尺寸、规格、壁厚应符合设计要求。(10)建筑外门窗的安装必须牢固，在砌体上安装门窗严禁用射钉固定。(11)建筑门窗工程现场检测。1)建工门窗工程在竣工验收前，应对建筑外窗的气密性能、水密性能进行现场抽样检测。单位工程面积为50OOm2(含50OOm2)以下时，随机抽取同一生产厂家具有代表性的建筑外窗试件，试件数量为同系列、同规格、同分格形式的三樘外窗。单位工程建筑面积为50OOm2以上时，随机抽取同一生产厂家具有代表性的2组建筑外窗，每组试件数量为同系列、同规格、同分格形式的三樘外窗。2)建筑外窗物理性能检测方法应按照住宅建筑门窗应用技术规范(DBJO1一79)执行。3)当抽检的外窗检测结果不符合规范规定时，应对该组的不合格项进行加倍抽样。4)当加倍抽样复测的检测结果仍不符合规范规定时，则判定该门窗工程质量不合格。5)当抽检的外窗检测结果全部符合规范规定时，判定该门窗工程质量合格。2塑料门窗、玻璃钢门窗安装质量验收玻璃钢门窗与塑钢门窗同属塑料门窗，因此建筑装饰装修工程质量验收规范(GB50210 )中关于塑料门窗安装工程的质量验收同样适用于玻璃钢门窗。(1)主控项目1)塑料门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及填嵌、密封处理应符合设计要求，内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。检验方法:观察;尺量检查;检查产品合格证书、性能检测报告、进场验收记录和复验报告;检查隐蔽工程验收记录。2)塑料门窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确， 连接方式应符合设计要求。固定点应距窗角、申横框、中竖框1502OOmm，固定点间距应不大于60Omm。检验方法:观察;手扳检查;检查隐蔽工程验收记录。3)塑料门窗拼橙料内衬增强型钢的规格、壁厚必须符合设计要求，型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固。窗框必须与拼橙料连接紧密，固定点间距应不大于60Omm。检验方法:观察;开启和关闭检查;手扳检查。4)塑料门窗扇应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。检验方法:观察;手扳检查;尺量检查。5)塑料门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。检验方法:观察;手扳检查;尺量检查。6)塑料门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满，表面应采用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。(2)一般项目1)塑料门窗表面应洁净、平整、色泽一致，无锈蚀。大面应无划痕、碰伤。检验方法:观察。2)塑料门窗扇的密封条不得脱槽，旋转窗间隙应基本均匀。检验方法:观察。3)塑料门窗扇的开关力应符合下列规定:、平开门窗扇平铰链的开关力应不大于80N;滑撑铰链的开关力应不大于80N，并不小于30N。、推拉门窗扇的开关力应不大于30N,检验方法:观察;用弹簧秤检查。4)玻璃密封条与玻璃及玻璃槽口的接缝应平整，不得卷边、脱槽。检验方法:观察。5)排水孔应畅通，位置和数量应符合设计要求。 检验方法：观察。塑料门窗安装的允许偏差和检验方法符合下表的要求：交 底 人 签 名接 受 交 底 人 签 名
