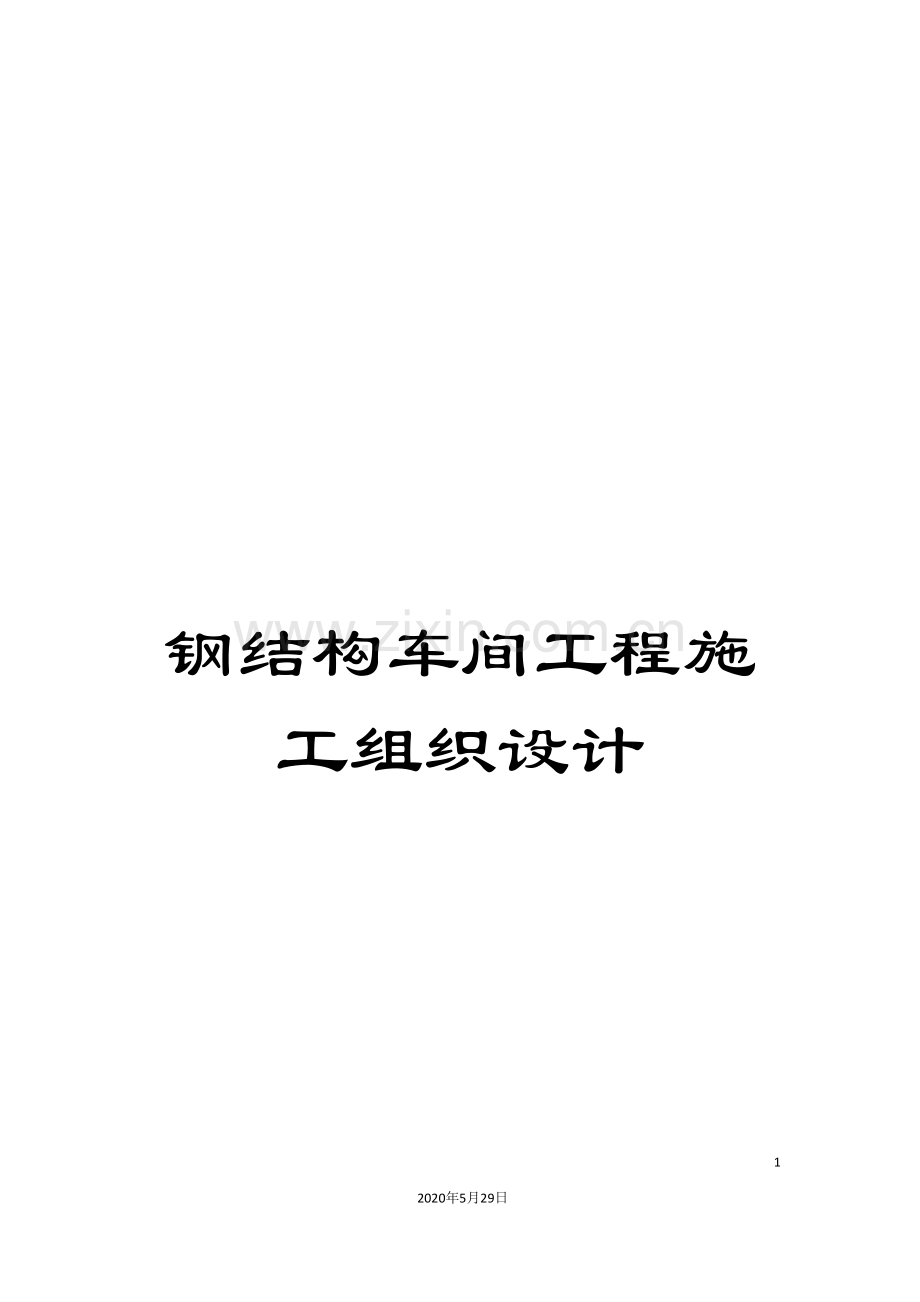

钢结构车间工程施工组织设计

83
2020年5月29日
文档仅供参考
嘉祥焊管厂
钢结构车间工程

施
工
组
织
设
计

曲阜友联网架有限公司
嘉祥焊管厂钢结构车间工程项目经理部
二零零六年三月二十三日
目录
第一章 工程概况••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
第二章 编制依据••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2
第三章 施工部署••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••5
第四章 彩钢屋面板的安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••47

第五章 主要施工管理措施••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••50

第一章 【工程概况】
表1-1. 嘉祥焊管厂钢结构车间工程概况

工程名称
嘉祥焊管厂钢结构车间工程
建设地点
嘉祥西关
施工单位
曲阜市友联网架有限公司
建设规模
建筑面积2527m2,檐口高度9m.
质量标准
合格
设计主
要说明
本工程为嘉祥焊管厂轻钢车间工程,钢结构主梁柱采用H型钢梁柱。屋面为双层压型彩板(上层板为T951彩钢板,底板采用压筋平板,屋面保温材料采用75mm厚聚苯保温板)。排水方式采用自由排水;墙面为土建砖混结构,南北21m,东西120m。基础为预埋锚栓。
材质
钢架采用Q235碳素结构钢,材质应分别符合<碳素结构钢>(GB/T700-88)的规定,钢材保证项目包括抗拉强度、伸长率、屈服点、冷弯实验、冲击韧性合格及碳、硫、磷含量符合极限。
焊接
材料
手工焊接用焊条:钢号Q235用E43系列焊条。
埋弧自动焊接或半自动焊接用焊丝和焊剂:按母材选用H08A等焊丝,并选用与之向匹配的焊剂。
熔嘴电渣焊及所用的焊丝:钢号Q235用Ho8A。
焊缝
所有焊缝应做100%的表面缺陷检测及尺寸检查,所有板件拼接和熔透焊缝质量应达到二级标准,并采用超声波探伤法检测内部缺陷,超声波检测检测等级为B级。角焊缝质量等级为三级;
高强螺栓
选用10.9级摩擦型高强螺栓,其性能应符合现行国家标准<钢结构高强度螺栓连接的设计><钢结构高强度六角头螺栓大六角头螺栓,垫圈与技术条件>的规定。普通螺栓采用C级,性能等级为4.6级。材质为Q235B。
除锈
所有构件均应严格进行金属表面喷砂或抛丸防锈处理,其质量要求符合国标<涂装前钢材表面锈蚀等级和除锈等级>(GB8923－88)中的Sa2.5等级,并按有关要求涂漆后出厂,但进行混凝土中的钢构件等不要求涂装的部位除外。
涂装
所有钢架采用红丹防锈底漆两道,灰防两道。
第二章 编制依据
1招标文件及招标图纸

2.2主要规程规范

类别
名称
编号
国家
钢结构设计规范
GB50017-
钢结构工程施工质量验收规范
GB50205-
工程测量规范
GB50026-93
结构高强度螺栓的设计、施工和验收规程
JGJ82-91
建筑钢结构焊接规程
JGJ81-

建筑结构荷载规范
GB50009-

建筑抗震设计规范
GB50011-

冷弯薄壁型钢结构技术规范
GB50018-

门式钢架轻型房屋钢结构技术规范
CECS102;

2.3主要标准

类别
名称
编号
国家
碳素结构钢
GB/T700-1988
焊接用钢丝
GB1300－77
热轧H型钢和部分T型钢
GB/T11263-1998
热轧钢板和钢带
GB/T709-1988
碳钢焊条
GB5117-85
碳素钢埋弧焊用焊剂
GB5293-85
埋弧焊缝坡口的基本型式与尺寸
GB986-88
钢结构制作安装施工规程
YB9254-95
建筑施工安全检查标准
JGJ59-99
建筑工程质量检验评定标准
GBJ301-88
焊接质量保证
GB/T12467-12469-90
钢结构焊缝外形尺寸
GB/10854-89
焊接质量保证钢熔化焊接接头的要求和缺陷等级
GB/T12469-90
钢焊缝手工超声波探伤方法和探伤结果的分级
GB11345-89
涂装前钢材表面锈蚀等级和防锈等级
GB8923-88
行业
焊接H型钢
YB3001-1992

类别
名称
编号
国家
中华人民共和国建筑法、中华人民共和国环境保护法、中华人民共和国计量法

建设工程施工现场管理规定
建设部15号令
建设工程质量管理条例
国务院令第279号
企业
总公司<施工现场文明安全管理规定>

总公司<施工组织设计管理办法>
[ ]194号
2.4主要法规

2.5其它
本企业贯彻ISO9002标准所制定的质量手册及相关程序文件

第三章 施工部署
3.1.1质量及工期目标
质量目标:合格
工期目标:合同工期 天完成所有钢结构施工。
安全目标:确保本工程所有施工机械的安全正常运行,施工人员伤亡事故为零。
文明施工目标:按山东省文明施工的规范要求,进行现场管理,确保文明施工达标。
3.1.2总体施工部署
钢结构构件在我公司加工生产,根据施工进度提前运输至现场;我方提前与土建单位、设计院单位联系,确认钢结构上穿筋孔的位置,避免穿筋孔的位置偏差影响工程进展;并协调三者关系,保证整个工期按期完成。
现场吊装设备易采用轮胎式汽车起重机作业。

3.2项目组织结构

3.2.1 施工组织机构

项目经理
技术负责人
加工负责人
设计负责人
安装负责人
生产调度员
加工技术负责人
工艺员
加工厂试验员
加工厂资料员
加工厂计划员
加工厂质检员
加工厂安全员
现场技术员
现场试验员
测量员
现场资料员
现场质检员
预算员
现场后勤负责人
现场安全员
设计组
审核组
加工班组
运输班组
安装班组
安装工长
图3-1.华金集团同向流顶棚加层工程项目组织结构图
成立专门的项目班子,各业务部门和施工班组密切配合、全力以赴,从材料采购、构件制作、运输到工程安装层层把关,确保按时按质完成本工程的钢结构施工,详见图3-1
3.2.2管理人员职责项目经理部是组织施工生产、实施行政管理和进行思想政治工作的基层单位。为了搞好项目部建设,结合我公司实际情况,特将项目经理部(以下简称项目部)的组织机构及人员岗位职责明确如下:
一、项目部组织机构
项目部配备项目经理1人,技术员1人,质检员1人,预算员1人,安全员1人,施工员1人。
二、岗位职责
1、项目经理职责
项目经理在公司总经理的领导下,严格认真履行下述职责,优质完成本项目部的各项工作任务。
(1)负责贯彻执行国家和地方政府的有关政策、法律、法规,落实公司的各项规章制度。
(2)代表公司全面履行工程承包合同,实现合同目标,对施工进度、工程质量、成本控制、安全生产、现场管理负全责。
(3)负责贯彻执行总公司质量方针、环境方针、职业健康安全方针,根据总公司质量环境职业健康安全管理体系的要求,将所有管理职能分解落实到人,明确其职责,保证三位一体管理体系有效运行。
(4)负责对分包方进行监督和评审,按公司总经理的授权签署分包、分供合同,并对合同的履行结果负责。
(5)负责签署以项目部名义上报下发的各种文件。
(6)负责协调处理项目部内外关系,确保项目部各项工作顺利进行。
(7)全面负责项目部的行政管理和思想政治工作,充分调动全体员工的积极性,保证公司确定的工作方针”和谐的人际关系,铁打的组织纪律,科学的管理制度,严格的运转程序落到实处。
(8)完成上级领导交办的其它工作。
2、技术员职责
项目部技术员在项目经理的领导下,主动与相关人员密切配合,严格认真履行下述职责,优质完成所承担的工作任务:
(1)认真学习、掌握国家有关规定、行业标准,协助项目经理工作。
(2)熟悉施工图纸,参加图纸会审和设计交底并进行记录整理,参与施工组织设计编制。
(3)参与编写关键工序作业指导书,对相应工长进行技术交底并在施工过程中检查、指导。
(4)参与质量事故的调查、分析和处理,汇总分析一般不合格品的产生原因,并提出整改建议。
(5)协助项目经理对工程质量体系运行状态进行监督、并及时报告检查情况,向各相关部门反馈质量信息。
(6)协助项目经理对施工质量进行监督抽查,编写质量报告。
(7)对现场成品、半成品、主要构件进行标识、检查。
(8)对工程资料、贯标资料、内业资料等各种文字资料定期检查。
(9)根据项目部经理的意见,负责编写竣工阶段进度计划,质量计划、验收计划。
(10)在竣工阶段协助项目部资料员对资料进行收集、整理、归档。
(11)完成领导交办的其它工作。
3、质检员职责
质检员在项目部经理的领导下,主动与相关人员密切配合,严格认真履行下述职责,优质完成所承担的工作任务。
(1)参加图纸会审和设计交底。
(2)按图纸和工程质量检验评定标准检验工程质量,作出合格或不合格的结论,对因错检或漏检所造成的质量问题负责。
(3)负责分项工程的检查、验证工作。对分项工程的质量等级进行核验、评定。
(4)对进场原材料状态的标识和工序标识进行监督检查。参加对进场材料、成品、半成品的质量抽查。监督有关人员做好检测与试验状态标识。
(5)监督检查检验及测量仪器设备的鉴定工作。
(6)对施工全过程进行监督管理,纠正违章操作,对质量问题作出处理。
(7)参加项目部及公司组织的竣工验收和质监站的核验工作,对验收中提出的质量问题,监督责任者限期整改。
(8)收集保管工程的原始质量记录并及时移交资料员。
(9)及时向项目部领导汇报质量事故,参加质量事故的调查和分析,并监督事故处理方案的实施。
(10)做好分项、分部工程质量情况的统计工作。
(11)按规定向有关部门和人员及时反馈文件、资料或信息。
(12)完成领导交办的其它质量管理工作。
4、资料员职责
资料员在项目部技术部主任的领导下,主动与相关人员密切配合,严格认真履行下述职责,优质完成所承担的工作任务。
(1)按照山东省<建筑安装工程资料管理规程>的规定,做好工程资料的收集、整理、归档工作,工程验收时,形成三套完整的资料,分别移交业主、市档案馆和公司档案室。
(2)追踪工程资料的形成过程,检查指导项目部有关人员编制好工程资料,确保编制的资料一次性达标。
(3)负责施工图纸、技术文件、设计变更洽商等工程资料的收发、登记、保管、归档工作。
(4)检查指导分包单位的工程资料收集、整理工作。
(5)按照集团公司贯标程序文件的规定,完成本人并指导她人做好受控文件资料整理工作。
(6)完成领导交办的其它工作。
5、施工员职责
各工长按照专业分工分别在项目部经理的领导下,主动与相关人员密切配合,严格认真履行下述职责,优质完成所承担的工作任务。
(1)全面负责本专业的施工组织管理工作。
(2)认真贯彻并教育所辖人员熟知公司的质量方针和目标,牢记本工程的质量总目标及各分部、分项工程的分解目标,按施工图、施工规范和质量标准组织施工,确保质量目标的实现。
(3)严格按照项目部编制的月、周施工进度计划,每周或每天向施工队下达施工任务,并按工序要求组织施工,确保总工期目标的实现。
(4)全面掌握本专业及相关专业的施工图及设计变更洽商;参加图纸会审和设计交底,并认真记录结论性意见。
(5)负责编制本专业的施工方案,按照技术部主任的分配撰写施工技术交底资料,并负责向施工人员进行技术交底,必要时进行示范操作交底。
(6)负责对施工全过程的监控,发现任何质量问题,必须适时报告,分清情况作出相应的处理,并做好记录。
(7)负责工程自互检、预检、隐检,并办理相关手续。
(8)主动配合质检员分别做好计量、试验及质量检验、评定工作。
(9)熟练掌握本专业的预算定额,配合预算员搞好工程预决算工作。
(10)负责按工程进度的需要,提前编制材料计划,并负责审核材料消耗量,签审材料限额领料单。
(11)抓好安全文明施工,确保本专业本工种施工现场干净整洁。
(12)严格按照国家<建筑安装工程资料管理规程>的规定,完成由工长负责填报的各种工程资料,并确保一次性达标。
(13)负责管理施工过程中的各种标识。
(14)完成领导交办的其它工作。
6、预算员职责
预算员在项目部经理的领导下,主动与相关人员密切配合,严格认真履行下述职责,优质完成所承担的工作任务。
(1)依据工程定额,编制工程概预算,并对工作质量负责。
(2)负责编制汇总工程材料、设备等物资总需求计划,并根据施工进度计划,提前编制阶段性计划。
(3)深入施工现场,充分掌握实际完成工作量,为工程结算提供准确可靠的依据。
(4)负责工程月盘点工作,并及时将盘点报表上报公司财务。
(5)负责工程设计变更洽商的增减帐工作。
(6)负责建立合同台帐及合同的管理工作。
(7)负责竣工结算及相关资料的整理、归档工作。
(8)完成领导交办的其它工作。
7、安全员职责
安全员在项目部经理的领导下,主动与相关人员密切配合,严格认真履行下述职责,优质完成所承担的工作任务。
(1)认真贯彻执行有关安全生产的法规、标准以及各项安全保卫制度。
(2)具体承办安全技术管理、安全生产检查和安全生产活动的相关事宜,检查施工现场生产安全管理、文明施工及消防工具配备情况。抓好各种安全隐患的整改措施的落实。
(3)协助有关部门做好特殊工种人员的培训工作。
(4)承办所有进场职工的安全教育培训工作,检查特殊工种上岗证。
(5)制作现场各种安全标识和警示牌,并负责安装到位。
(6)按规定向有关部门和人员及时反馈文件、资料或信息。
(7)完成领导交办的其它管理工作。
3.3组织协调
3.3.1与业主、土建及监理的配合
（1） 把工期和质量作为核心,为业主、土建及监理提供一流的服务,让她们满意。本工程的钢结构从主要材料的验收、工厂加工制作、现场安装均在业主、土建的统一协调安排下进行。
（2） 定期向业主提供进度报告,积极与她们交流,保证工程项目的顺利进行。
（3） 开工前将正式的钢结构施工方案报业主审定。
（4） 施工用的各种主要材料均要及时向业主报送材质证明等有关技术资料。
（5） 工程隐蔽前,在自检合格的基础上,提前24小时书面通知业主验收。
（6） 及时向业主报送分部分项工程验评资料。
（7） 若发现质量事故,及时报告业主,并严格按照共同商定的方案进行处理。
（8） 工程完工后,先认真组织进行自检,再向业主申请组织验收;将其所有的资料提交业主审查。
（9） 在现场与其它单位的交叉作业出现冲突时,调整钢结构的施工顺序、施工进度。
3.3.2与设计的配合
（1） 对钢结构图纸进行深化设计,及时提交设计院审查。
（2） 开工前,做好图纸会审工作,领会设计意图,认真听取设计院的交底。
（3） 严格按图纸施工,发现问题及时与设计院联系。
（4） 对设计院的变更,予以认真落实,并及时调整现场施工。
3.4施工进度计划
本计划的编制以钢结构施工工艺顺序为前提,结合施工现场条件以及土建等各专业施工工艺的要求。考虑到施工的整体进度需要,钢结构各个工序和土建专业相互穿插进行。
由于不能确定土建施工进度安排,我方绘制网络图没有实际意义,故工程进度不再以网络图表示,我方保证在土建结构满足钢结构安装条件后, 个日历天内完成钢结构安装工程。钢结构安装过程中吊车用量大,故在此期间,与土建单位协调满足钢结构安装使用要求,和我方的场地使用要求。

3.5材料进场计划

考滤工程的实际情况,即:早施工,早使用,故我方保证:钢结构构件在安装前1～3天内运至施工现场,完全满足现场安装要求。

3.6施工管理人员及劳动力安排
二次深化设计共安排2人;加工制作共投入劳动力39人;施工人员18;具体分配见表3-2、3-3。

表3-2. 华金集团同向流顶棚工程管理人员及劳动力投入计划
序号
阶段
岗位
人数
备注
1
二次深化设计
设计
2

审核
1

合计
3

2
加工制作
工 长
3

技术员
1

质检员
2

安全员
1

材料员
4

漆工
5

电气焊工
6

装配工
6

探伤员
1

喷砂除锈工
6

其它
4

合计
39

续表

阶段
岗位
人数
备注
安 装
施工员
1

技术员
1

质检员
1

安全员
1

起重工
2

测量工
1

电焊工
3

电工
1

安装工
7

合计
18

3.7施工准备
3.7.1技术准备
3.7.1.1钢结构详图设计
(1)钢结构详图设计必须严格遵循现场规范、标准和规定,并依据施工设计图进行设计。为此应做好以下几项工作:① 阅读施工图总说明;② 审核施工图;③ 掌握材料供应情况;④ 掌握工厂的生产能力;⑤ 了解运输情况;⑥了解安装施工现场情况。
(2)绘制钢结构详图前,首先应根据设计提供的材质、构件截面尺寸、节点形式和节点内力,确定所需焊缝的长度或高强螺栓的数量;再根据连接构造要求,决定节点板的尺寸。
(3)本工程钢结构详图设计包含如下内容:① 构件大样及连接节点;② 明细表;③ 支座节点等。
(4)钢结构详图经设计院审核批准后,方可进行备料和加工。
3.7.1.2钢结构详图会审
(1)设计负责人组织设计、技术、质检、工长和班组长进行图纸会审,并达到领会设计意图的目的。
(2)图纸会审主要包括以下内容:① 节点形式;② 构件图形和尺寸;③ 零件编号;④ 材料表;⑤ 说明等。
3.7.1.3根据ISO9001- 质量管理体系和公司程序文件建立质量保证体系,制定技术质量管理措施。
3.7.1.4制定原材料、半成品试验(检验)计划。
3.7.1.5编制好施工方案、制定各项工艺措施和进行详细的技术交底,对操作工人进行技术交底和再培训。
3.7.1.6搞好钢结构安装前的测量工作。
(1)测量依据:
① 平面控制依据:土建施工单位移交的测量资料。
② 高程控制依据:测绘院提供的高程原始点,土建施工单位移交的二级控制点。
(2)对土建施工单位移交的测量资料进行全面检查,当技术资料无问题时,方可实地进行基准线、轴线、水准点、标高点的复查工作。
3.7.2材料准备
（1） 根据施工图、工艺图编制材料采购定货和加工计划。
（2） 钢材供应厂家必须是合格的分承包方,材料品种、规格、型号和质量必须符合设计要求及施工验收规范的规定,而且有产品质量证明书。报甲方选批,确认后方可采购,所购的材料必须是最近出厂的新料,表面无明显的锈蚀、麻点和划痕。材料进场后按有关规定及时进行取样和复试,试验合格后方可进行下料和制作。
（3） 焊条、焊丝、焊剂进场时必须有带物理性能指标的出厂合格证书。
（4） 油漆的品种、型号和质量必须符合设计要求及施工质量验收规范规定,并有出厂合格证书。
（5） 进入施工现场的构配件及原材料必须是具有出厂合格证书的合格产品。
3.7.3设备机具准备
3.7.3.1所有加工机械设备
序号
机械或设备名称
规格型号
数量
使用年份
1
数控/直条切割机
GS/Z-4000
2
2
2
多头直条气割机
CG1-4000B
2
2
3
智能控制带锯床
YGJ1500
1
2
4
液压摆式剪板机
GC12Y-10X2500
1
3
5
H型钢翼缘矫正机
JZ-40
1
2
6
H型钢自动组立机
HG1500
2
2
7
埋弧自动焊机

7
2
8
铣边机
XBJ-15
1
2
8
端面铣床
DX1416
1
1
9
H型钢锁口铣床
BM38
1
1
10
双工作台数控龙门钻床
PD16
4
2
11
三维数控钻床
SWZ1000
4
2
12
交直流两用弧焊机
ZXE1-500
6
2
13
CO2气体保护焊机
CV-500Ⅰ
4
2
14
气割

4
1
15
螺旋千斤顶
5t～32t
10
1
16
角磨砂轮机

15
1
17
抛丸机

2
2
18
气泵

2
2
19
焊条烘干箱
500℃
2
2
20
干燥箱
DG801-3
2
2
21
碳弧气刨

2
1
22
涂镀层测厚仪
GTG-10F
2
1
23
双梁桥式吊车

8
2
3.7.3.2所用安装机械设备
序号
机械或设备名称
规格型号
数量
使用年份
1.
钢丝绳
6×19
3
1
2.
钢丝绳夹
Y6-20
6
1
3.
卸扣

4
1
4.
千斤顶
5t
3
2
5.
电动扳手

2
1
6.
扭矩扳手

3
1
7.
倒链
WA10
1
2
8.
空气压缩机
V-1.05/10
1
2
9.
夹紧器

2
2
10.
支顶杆
根据需要定规格
2
2
11.
专用吊具
各种
2
2
12.
电焊机

2
1
13.
气割

1
2
14.
水准仪

1
2
15.
经纬仪

1
1
16.
钢尺
10m、 30m
4
1
17.
气瓶吊篮

1
1
18.
钢直尺
1000mm
1
1
19.
水平尺
铝制600mm
3
1
20.
磁力线坠
1kg、3kg
4
1
21.
温度表

1
1

3.8加工制作准备
3.8.1审查二次深化设计图纸,确定图纸的可实施性。
对图纸中的构件种类、数量、材质、各构件的相互关系、接头细部尺寸等进行核对,审查构件之间各部尺寸有无矛盾,技术要求是否合理。
3.8.2绘制加工工艺图。
加工工艺图的绘制必须结合工厂加工设备条件进行,内容包括材质、材料、材料拼装、标准接头、加工工艺要求、工艺装备、构件加工精度和焊接收缩留量等。加工工艺图及其变动部分须由设计单位签字认可后方可使用。
3.8.3编制钢结构制作指导书。
3.8.4收集参加钢结构制作的有关人员的证件的复印件(如焊工上岗证)及投入的设备机具的清单。
3.8.5备料
根据加工工艺图计算出各种规格型号的材料净用量后,结合本工程的材料类型和供货条件,工艺损耗量按5%考虑。

3.9安装准备
3.9.1钢结构安装前,其安装部位的混凝土强度应达到设计强度的75%。
3.9.2由土建给定的测量控制基准点已明确,经复验无误并已同土建测量员办理交接手续。
3.9.3现场起重机检修、调试完毕,其起重能力满足钢结构吊装要求。
3.9.4结构基础施工前应对基础模板及尺寸进行全面检查,认可并配合施工保证基础符合钢结构施工部分的要求。
3.9.5钢柱与基础预埋锚栓连接的,安装钢柱前应检查柱脚螺栓之间的尺寸,露出基础顶面的标高是否符合设计要求,以及柱脚锚栓的螺纹是否有损坏等。若发现不符时,应在柱安装前调整补救。
3.9.6待安装构件已加工完毕,经检验合格,并已运至施工现场;所有力学性能试验全部完成并合格,制作过程的质量控制文件和资料应上报工地业主。
3.9.7电焊工等特殊作业工种全部经培训考核合格。
3.9.8安装方法、顺序及工艺经研究论证可行,满足整体工程质量、进度及工序穿插要求,所有措施用料全部准备齐全。
3.9.9钢构件安装前须根据安装顺序制定详细的安装运输计划,确保构件运输满足安装需要并少占据施工场地。
3.10加工制作
3.10.1 材料控制
3.10.1.1根据施工图提出材料采购计划,材料计划中要注明物资的品名、型号、规格参数及国家标准或行业标准。
3.10.1.2选择国内外有资信的供应商三家以上,经合同评审后签定采购合同。合同中必须明确原材料标准、质量要求、价格、交货方式、地点、时间及违约责任等。
3.10.1.3原材料到场后,应进行实物与资料核对,由业主和施工单位共同进行验收,并办理确认手续。原材料必须有符合要求的出厂质量证明书。
3.10.1.4由质检员按原材料批量进行逐个检查。
3.10.1.5经检验合格的原材料,由质检组标识”合格”标志,并办理入库验收手续,建立台帐。经检验发现不合格品,由质检组对其标识”不合格”标志,并做好记录,并将不合格品退回。
3.10.2加工制作总体原则
本工程钢结构构件主要为H型钢。
焊接H型钢在H型钢流水线上加工。
3.10.3主要钢构件的加工工艺流程
腹板制备
气割下料
刨坡口
拼接,自动焊
检查超探
校正
气割长条
校正
刨边
气割端头
翼扳制备
气割大张板
刨坡口
拼接,自动焊
检查超探
校正
气割长条
校正
反变形工
装工字 自动焊(检查)
校正
其它零件制备
下料
加工
端部加工,腹部开孔
装焊零件
摩擦面喷砂,除锈
钻孔(检查)
油漆
成品检验
图5-1焊接H形钢加工制作工艺流程
喷砂
3.10.3.1 H型钢柱的加工工艺流程
3.10.3.2放样、号料
本工程放样采用的计量器具应经计量检测单位检测合格后方可使用。
放样应以计算机数学放样为主,人工放样在平整的放样平台上进行。
根据实样制作样板、样杆,样板的制作应考虑加工余量,加工边一般要留加工余量4～5㎜。
放样工作完成后,对所放大样和样板进行自检,无误后报质检员进行检验。
号料前确认材质,根据加工清单、排版图以及加工草图,严格核对后进行,并跟踪检查。
号料时预留出切槽宽度,长度必须留焊接收缩余量(不少于30mm),宽度方向留2-3mm。热轧H型钢切割后允许的尺寸偏差见下表:
3.10.3.3材料矫正
所有钢材在制作前均应进行复检,如有变形等情况,采用矫正机或火焰进行矫正。火焰矫正温度不得超过900℃,并严禁强制降温。如钢材严重受损时,不得强行矫正,只能作短料使用或不予使用。
矫正后的钢材表面,不应有明显的凹面或损伤,划痕深度不得大于0.5mm。
钢材矫正后钢材的局部平面度允许偏差为1.0mm。
热轧H型钢校正主要针对翼缘板对腹板的垂直度,校正设备采用型钢校正机。校正后的翼缘板对腹板的垂直度控制在允许偏差范围内。H型钢翼缘板的垂直度允许偏差≤b/100(b为翼缘板宽)且≤2.0㎜。
3.10.3.4接料
因受型钢供货规格的限制,需对型钢接长拼接,接长拼接时严格按照相关规范规定。采用标准接头等强拼接。
受钢材规格的限制,翼缘板、腹板需拼接时,其接头方式及接头布置应严格执行<建筑钢结构的设计、制作及安装规范>的有关规定。进行等强焊接,并作超声波检测。翼缘板和腹板拼接缝应错开200㎜以上。
接料和组装必须在经过测平的平台上进行,平台上面的水平差不大于3mm。
接料前,H型钢坡口采用半自动切割机切割,两侧30-50mm范围内的铁锈及污物要清理干净。
钢板接料焊缝必须采用埋弧自动焊,H型钢接料采用手工电弧焊或CO2气体保护焊,焊缝两端需加引弧板和熄弧板,其材质与母材相同。焊接完毕后用半自动切割机根据所需尺寸进行切割,并修磨平整。
型钢坡口形式采用V型坡口。
接料焊缝要求焊透,必须采用碳弧气刨清根,接料焊接后必须经超声波探伤合格后再进行下一道工序施工。

3.10.3.5下料
焊接H型钢梁钢板下料采用GS/Z-4000数控/直条切割机和CG1-4000B多头直条气割机进行;
厚度小于14mm的节点板切割采用GS/Z-4000数控/直条切割机或GC12Y-10X2500液压摆式剪板机进行。
H型钢下料采用YGJ1500系列智能控制带锯床进行。
切割下料前应预先校直,将切割区钢材表面的油污、铁锈、潮气应清除干净,。下料板材边缘光洁度达不到验收规范要求时,应使用砂轮机打磨光洁,并根据需要进行堆焊后用砂轮机打磨平整。
3.10.3.6组立
H型钢组立采取人工组立或根据情况在自动组立机上进行;定位焊采用气保焊,定位焊焊点长度为40～60mm,间距为250～300mm。
H型钢的组立焊接可采用气保焊。
3.10.3.7焊接
参与本工程的所有焊工必须取得上岗证书,并在其允许范围内工作。焊工在焊接过程中应严格遵守工艺操作规程,并对其焊接的产品质量负责。
对焊前准备不符合技术要求的构件,焊工有权拒绝操作并报主管工程师。本工程钢结构的焊接全过程,必须在主管工程师的负责下进行生产施工。
本工程采用的焊接方法:埋弧自动焊,手工电弧焊和CO2气体保护焊。
手工焊时,对于Q235和Q235钢焊接时采用E4300～E4313、E4315、E4316焊条,其性能应符合<碳钢焊条>(GBT5117－95)的规定。
埋弧焊用焊丝按母材选用H08A等,质量符合<熔化焊用钢丝>(GBT14957-94)及<气体保护焊用焊丝>GBT14958的规定。焊剂应匹配得当。焊条焊剂也可由制作者根据规范另行选择。
熔嘴电渣焊及所用的焊丝Q235B钢:H08MnA。
安装焊接:框架梁及H型钢梁(连续梁及挑梁)上下翼缘对接焊缝按母材选用E5018或E4316。
焊条和焊剂必须进行烘焙,烘干的焊条应放在100-150℃保温筒(箱)内;焊条重复烘焙的次数不宜超过两次。
(1)焊前准备
① 焊接前在焊缝区域50-100mm范围内清除氧化铁皮、铁锈、水、油漆、污物,要求露出金属光泽。
② 在埋弧自动焊的被焊钢材表面,除按上述要求清理外,对于在焊接过程中焊剂可能触及的水、锈、油污等杂物一律清除干净,以防混于焊剂内。
③ 焊接区域的除锈一般应在组装前进行,构件组装后应注意保护,如重新锈蚀或附有水分、油污等杂物应重新清理。
④ 所有焊件坡口必须符合设计图纸和有关技术要求,凡未达到要求的均应进行修整。
(2)定位焊
① 装配定位焊工必须经过装配定位焊工考核合格后,方能上岗操作或由持合格证的焊工担任。
② 定位焊必须避免在产品的棱角和端头等强度和工艺上易出问题的部位进行,坡口内尽可能避免进行定位焊,定位焊应离开构件的起始端20-30mm。
③ 定位焊应采用和母材焊接相同的焊条,定位焊焊条最大直径不超过Φ4mm。
④ 定位焊的长度和间距,视母材厚度、结构长度而定。
⑤ 定位焊后应及时清除焊渣并进行检查,若发现定位焊有裂纹或气孔等影响焊接质量的缺陷,应清除干净,并重新进行定位焊。
(3)焊接引熄弧板的安装
① 对接、T形对接、角接焊缝、应在焊缝始、终安装焊接引熄弧板。
② 引熄弧板坡口应与主焊缝坡口吻合,也可用碳弧气刨刨出坡口。
③ 引熄弧板的材质应与母材相同,其厚度应与对应的钢板厚度相同。
④ 引熄弧板的长度:手弧焊或CO2气体保护焊大于20mm,埋弧自动焊大于100mm。
⑤ 引熄弧板在去除时,应用氧-乙炔气割,不准用锤击落。在距离母材1-3mm处割去,然后用角磨砂轮打磨光顺,与构件表面齐平。
(4)环境气候的影响:
强风及雨天的环境中焊接,应在焊接区域周围设置遮挡物。
(5)焊接工艺
① 选择焊接顺序时应遵循下列原则:a、使焊接变形和收缩量最小;b、使焊接过程加热平衡;c、收缩量大的部位先焊接,收缩量小部位后焊接;d、尽量采用对称焊法。
② 焊接时引弧应在引弧板上进行,焊接过程再引弧应在焊缝坡口内,不允许在非焊接区的母材表面上引弧,以防将母材划伤。收弧时应将弧坑填满,避免收弧时出现弧坑裂纹。
(6)对接焊接
① 要求熔透的双面对接焊缝,在一面焊接结束,另一面焊接前应彻底清除焊根缺陷至露出焊缝金属光泽,方可进行焊接,但采用埋弧自动焊并能保证焊透的情况下,允许不进行清根。
② 用背面钢垫板的对接坡口焊缝,垫板与母材之间的结合必须紧密,应使焊接金属与垫板完全熔合。
③ 对接焊缝,除特别指定以外,应使焊缝余高最小,余高值不得超过3mm,并平滑过渡至母材表面。
(7)贴角焊接
① 贴角焊缝的两侧焊角不得有明显差别,对不等角贴角焊缝要注意保证焊缝尺寸,并使焊趾平滑过渡。
② 贴角焊缝一般成弧形平滑过渡。
③ 贴角焊缝在构件的端部转角处应有良好的包角焊。包角焊的高度应为1.2倍的焊角尺寸,包角焊缝的起落弧点应距端部10mm以上。
(8)部分熔透焊接:
部分熔透焊缝的焊接,焊前必须检查坡口深度,以确保要求的熔透深度。
(9)H型钢梁及钢柱焊接
① H型钢焊接时,为控制焊接变形,应按合理的顺序进行焊接。
② 为了保证全熔透部位的主焊缝熔透,应将需熔透部位的腹板开坡口,坡口可采用刨边机或半自动火焰切割机进行。其坡口形式为:单面V型坡口,留6mm钝边。
③ H型钢组立完后先用CO2气体保护焊对坡口进行铺底,再用自动埋弧焊焊接;坡口面焊完后,其反面用碳弧气刨进行清根,将其中的夹渣、气孔等缺陷清理干净,然后再进行焊接。
④ H型钢梁局部熔透焊缝允许不开坡口,直接进行焊接。
⑤ 柱底板焊接时应用定位夹具使钢柱底面与柱底板顶紧贴紧,由两侧对称施焊。
(10)焊接工艺参数
① 手工电弧焊工艺参数:主要有焊接电流、焊条直径和焊接层次。
② 焊条直径根据构件厚度及焊接位置来选择。平焊时焊条直径可选择大些,立焊时焊条直径不大于5mm,仰焊和横焊最大焊条直径为4mm,多层焊及坡口第一层焊缝使用的焊条直径为3.2-4mm。
③ 焊接层次 中、厚板手工电弧焊应采用多层多道。
④ 埋弧自动焊工艺参数:主要有焊接电流、电弧电压、焊接速度、焊丝直径及焊丝伸出长度等。不同焊丝直径适用的焊接电流及焊接电流与相应的电弧电压。焊丝伸出长度的波动范围为5-10mm;当采用细焊丝时,其伸出长度为20-30mm;4-5mm直径的焊丝伸出长度为20-60mm。
⑤ CO2气体保护焊工艺参数:主要有焊接电流、电弧电压、焊丝直径、焊接速度、焊丝伸出长度、气体流量等:(a)焊丝直径根据工件厚度来选择。一般薄板均采用Φ0.8-1.0mm的焊丝焊接,中厚板选用Φ1.2-2.0mm的焊丝焊接。(b)不同直径的焊丝选用焊接电流的范围见表5-7。(c)电弧电压与焊接电流要严格匹配
