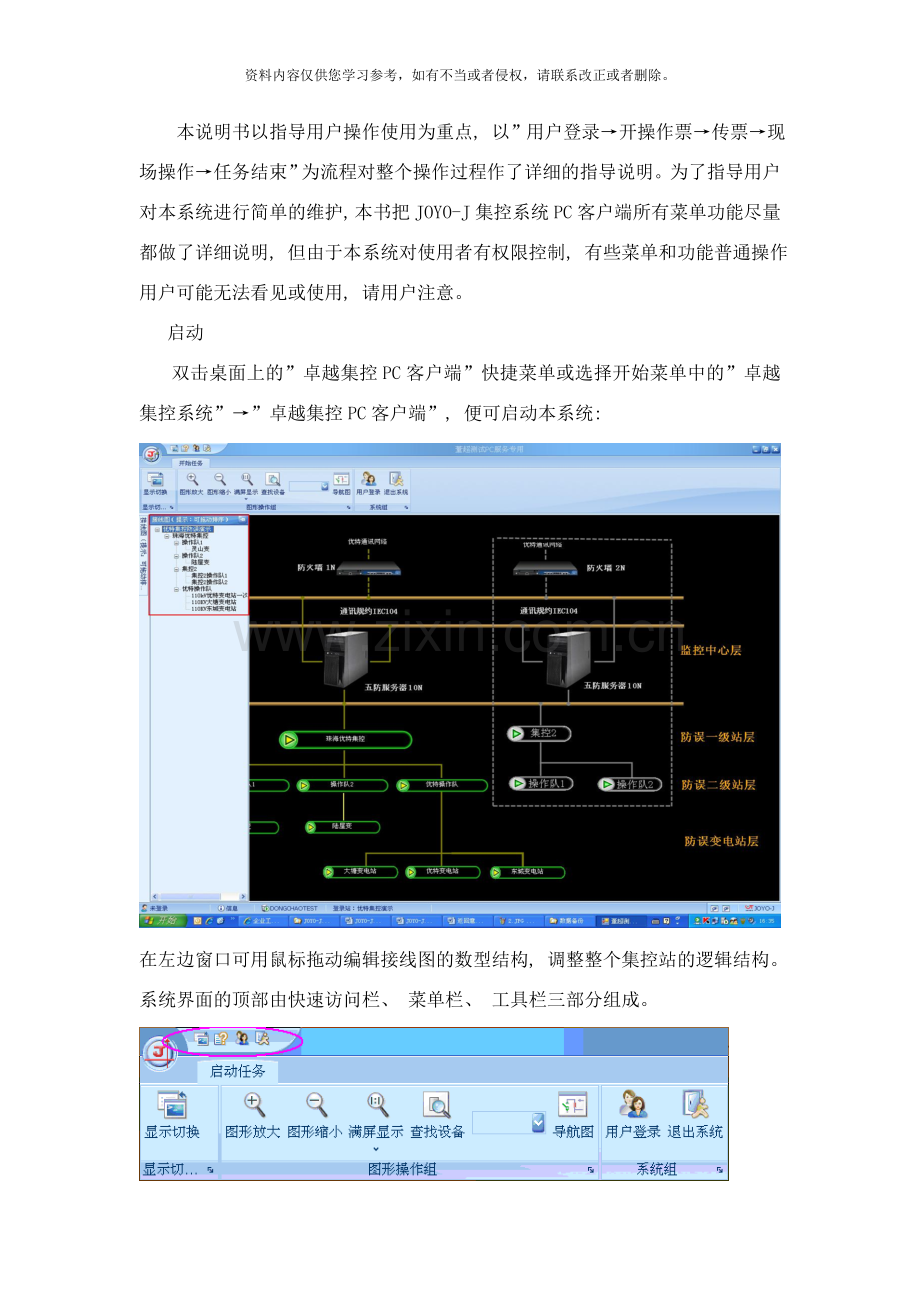

本说明书以指导用户操作使用为重点, 以”用户登录→开操作票→传票→现场操作→任务结束”为流程对整个操作过程作了详细的指导说明。为了指导用户对本系统进行简单的维护, 本书把JOYO-J集控系统PC客户端所有菜单功能尽量都做了详细说明, 但由于本系统对使用者有权限控制, 有些菜单和功能普通操作用户可能无法看见或使用, 请用户注意。
启动
双击桌面上的”卓越集控PC客户端”快捷菜单或选择开始菜单中的”卓越集控系统”→”卓越集控PC客户端”, 便可启动本系统:

在左边窗口可用鼠标拖动编辑接线图的数型结构, 调整整个集控站的逻辑结构。
系统界面的顶部由快速访问栏、 菜单栏、 工具栏三部分组成。

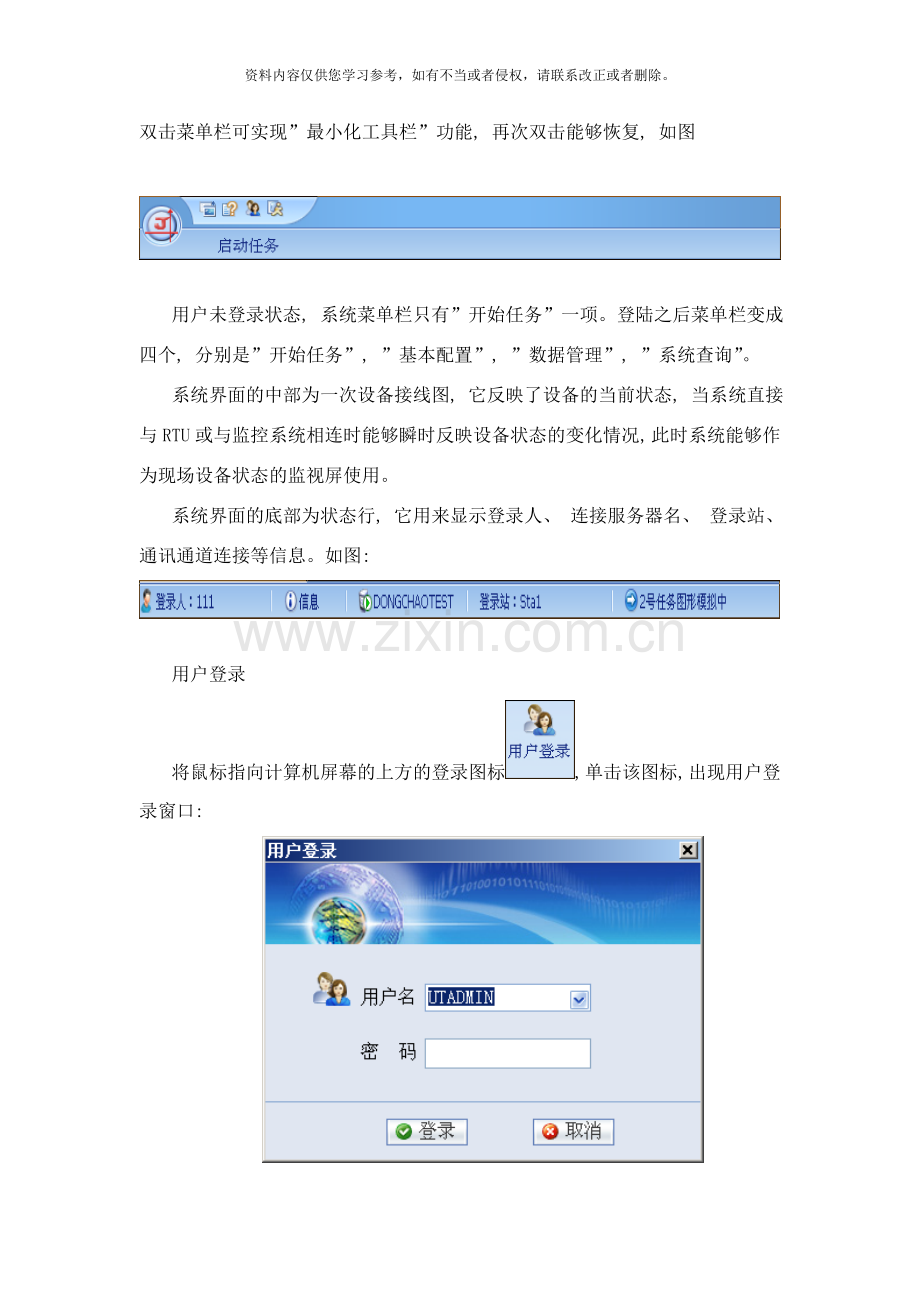

双击菜单栏可实现”最小化工具栏”功能, 再次双击能够恢复, 如图

用户未登录状态, 系统菜单栏只有”开始任务”一项。登陆之后菜单栏变成四个, 分别是”开始任务”, ”基本配置”, ”数据管理”, ”系统查询”。
系统界面的中部为一次设备接线图, 它反映了设备的当前状态, 当系统直接与RTU或与监控系统相连时能够瞬时反映设备状态的变化情况, 此时系统能够作为现场设备状态的监视屏使用。
系统界面的底部为状态行, 它用来显示登录人、 连接服务器名、 登录站、 通讯通道连接等信息。如图:

用户登录
将鼠标指向计算机屏幕的上方的登录图标, 单击该图标, 出现用户登录窗口:

在用户登录窗口中选择或直接输入用户名, 在密码输入框内输入用户密码, 在系统确认用户的合法身份后便可登录到系统, 成功登录到系统后系统将显示出系统菜单和工具条:

在登录过程中系统将自动记录登录人姓名及登录时间, 登录成功后系统左下方将显示登录人姓名, 此时登录人便可选择进行开票、 操作票检索和系统维护等工作。
注销用户
登录人在完成所进行的操作后应及时退出, 以防止她人对系统造成破坏, 如果其它用户需要使用本系统登录用户也应该首先退出。单击工具条上的按钮, 登录用户便可退出。用户退出并不是结束系统的运行, 登录用户退出后系统依然在继续运行, 此时系统可视为现场设备状态的反馈屏。
退出系统
将鼠标指向计算机屏幕的右上角的登录图标, 单击该图标, 出现系统提示, 选择菜单中的”是”即可退出本系统。
开操作票及操作票执行过程
在第一次使用本系统开票之前应确保设备状态与现场状态一致, 如果该系统是单独运行可利用系统中的”状态设置”功能来设置设备状态; 如果系统不是单独运行, 则应首先读取监控系统的设备状态。
状态设置
在菜单”启动任务”下, 单击工具条上的”状态设置”按扭, 系统进入设备状态设置状态, 在下方状态栏会显示”设备状态人工设置中”, 如图:

此时鼠标放到某一设备处便会出现提示操作, 比如”设置3651刀闸到合位”, 单击该设备, 该设备的状态便转换到另一状态, 右上方弹出的操作内容窗口显示”设置365开关到合位”。对于多状态设备能够继续单击该设备直至设备状态转换成预期的状态为止。如果想结束状态设置, 点击工具栏中的”结束”便可结束状态设置, 而且本次状态设置生效, 系统自动记录设置前的设备状态和状态设置人。点击工具栏中的”作废”便退出状态设置界面, 系统中的设备状态自动恢复到设置前的状态。
开操作票
单击系统菜单”开始任务”下的工具栏里的”并行任务”按钮, 系统将进入开票界面, 菜单栏和工具栏显示为:

按状态开票
进入开票界面, 工具栏默认没有选中, 系统默认按状态开票。即必须按照设备当前状态进行开票, 开票过程必须遵守五防逻辑。、
不按状态开票
进入开票界面后, 选中工具栏”不按状态开票”按钮, 如图, 开票时就能够不按状态进行开票。即不用按照设备当前状态进行开票。开票时鼠标指向某一设备, 比如指向301开关, 鼠标由箭头转换成手型, 出现选择框, 用户可选择自己需要的操作来进行开票, 可选择合上301开关, 也可选择断开301开关。
加入提示项
除在一次操作过程中自动加入的提示项外, 用户可根据需要在一次设备操作前后插入其它提示性操作( 非闭锁操作) , 方法是: 将鼠标指向要操作的一次设备, 单击鼠标右键来显示快捷菜单, 此时有关该设备的常见提示信息就在菜单中显示出来, 从中选择需要的提示性操作即可。
如果快捷菜单中没有你需要的提示信息, 可选择快捷菜单中的”输入提示项”, 系统会显示提示项输入窗口:

单击窗口中的 确认 按钮, 所选择( 输入) 的提示项便增加到操作票中; 如果单击提示项输入窗口中的 取消 按钮则取消本次提示项输入工作。
操作票回步
如果想撤消已经加入的一次操作或提示项, 可单击工具条中的”操作回步”按扭, 如果撤消的是一次操作, 那么随此一次操作而自动加入的提示项也将同时被撤消。

操作票修改
开票过程中, 如果相对操作票进行修改, 点击工具栏按钮, 进入操作票修改界面, 如图:

作废操作票
开票过程中, 点击工具栏”作废”按钮, 就可作废本次开票所开出的操作票。

暂停操作票
如果在本次开票过程中开出操作票项数不为零, 则工具栏会显示出”暂停”按钮, 点击”暂停”按钮, 则系统退出开票界面, 返回主界面, 系统保留此任务的操作内容和任务号, 暂停任务中开票设备处于不确定状态, 不确定状态的设备不允许再次开票。等用户下次登录时, 直接进入模拟运行状态, 继续那张被暂停的操作票。
结束开票
如果在本次开票过程中开出操作票项数不为零, 则工具栏会显示出”结束”按钮, 点击”结束”按钮, 则系统完成本次开票工作, 系统退出开票界面, 自动进入所开操作任务的浏览界面。如图:

点击”查看”按钮, 系统会弹出窗口显示该操作任务的具体内容。鼠标点击该窗口右上角的关闭按钮即可关闭查看窗口。
点击”修改”按钮, 系统会自动进入继续图形开票界面。
打印操作票
点击”打印”按钮, 出现操作票打印窗口, 如图

在此窗口, 能够更改打印票号, 还可根据需要选择性的输入备注、 任务名、 操作人、 监护人等。点击”预览”按钮, 进行打印预览。点击”打印”则打印出操作票。点击”取消”则取消本次打印。
注意, 此处的打印票号更改只限于这一张票的票号更改, 不影响下一张操作票票号, 下一张会继续沿用原来的操作票号递增。
传票
如果系统通讯配置中配置了传票通道, 则操作任务的浏览界面中的”传票”按钮会被激活。点击”传票”按钮, 该操作票就会经过传输适配器传到电脑钥匙, 传票成功则系统右下方会弹出信息提示框, 如图。
如果系统配置了多种传票方式, 在生成操作任务后进入操作任务浏览界面的传票按钮下会出现下拉选项, 能够根据需要选择一种传票方式, 如图:

传票后, 系统接线图上操作票中所操作的设备状态变成不确定状态, 此时便能够拿电脑钥匙到现场进行倒闸操作。
开并行任务与连续任务
并行任务, 是指一个操作任务中的操作设备与另一个操作任务中所操作的设备之间没有任何闭锁关系, 这种任务就叫并行任务。系统在一个任务开票结束后, 继续点击”开始任务”下的”并行任务”, 开出的操作任务就是并行任务, 能够一次开多个并行任务。生成的任务名称显示在菜单栏, 如图:

连续任务, 是指前一个操作任务中操作的设备与后一个操作任务中操作的设备之间存在闭锁关系, 设备操作存在先后顺序, 这样的任务就叫连续任务。比如有两个任务, 第一个任务是某线路需要停电检修, 第二个任务则是在该线路检修完毕后恢复送电, 这两个任务便是连续任务, 第二个任务必须在第一个任务完成的基础上进行。系统在一个任务开票结束后, 点击”开始任务”下的”连续任务”, 开出的操作任务就是连续任务, 连续任务也会显示在菜单栏上, 同上图。传票时, 在连续任务中的第一任务中, 选择传票, 那么这几个连续任务会随连续任务中的第一张票一起传到同一把电脑钥匙。如果第一个任务取消, 则第二个任务也就会随同取消。
彼此之间没有闭锁关系的两个或多个任务如果不需要并行操作也能够按连续任务的方式将它们传送到一把电脑钥匙。
操作票的结束
当一张操作票传送到电脑钥匙后, 该操作票中所要操作的设备状态成为不确定状态( 或称待操作状态) , 在接线图上能够看到该设备会以不确定色标示出来。结束操作票的方式有三种, 分别是电脑钥匙回传、 操作票回填和清票, 正常使用情况下用户应使用电脑钥匙回传来结束操作票, 只有在特殊情况下才能使用操作票回填或清票。
电脑钥匙回传
电脑钥匙回传也有两种情况, 一种是整个操作票执行完毕, 此时电脑钥匙会提醒用户回传; 另一种情况则是操作票只执行了一部分, 其后面的操作撤销, 即所谓操作中止。
n 操作票执行完毕后回传
操作票执行完毕后, 根据提示将电脑钥匙插入传输适配器传输口, 回传工作自动完成, 系统提示”操作票执行完毕”, 电脑钥匙自动关闭电源。
n 操作目录中止回传
选择电脑钥匙菜单中的”中止”( 参见所用电脑钥匙的使用说明书) , 根据提示将电脑钥匙插入传输适配器传输口, 回传工作自动完成。
操作票回填
操作票回填仅限于在传票到电脑钥匙后, 电脑钥匙因故无法回传的情况下使用, 在操作票浏览界面, 点击, 系统出现操作票回填窗口:

选择”完成项数”( 其缺省值为整个操作票的操作项数) , 单击按钮结束该操作任务的回填工作。单击按钮则关闭回填窗口, 中止回填操作。
如果连续任务被中止( 操作完成项数小于操作票的项数) , 系统会自动中止后面的任务。
清除操作票
作废本站开出的待操作的所有操作票, 如果操作票传送到了电脑钥匙, 应使用电脑钥匙的中止功能而不要使用该命令, 否则该电脑钥匙也要清票。
选择菜单”数据管理”选择按钮”清所有票”, 系统将所有操作票清除。
注意: 系统清除操作票, 相关电脑钥匙必须也要清票。
操作术语修改
系统中每个设备的操作术语都有一个特定的形成方式, 它是经过操作术语描述表来定义的, 操作术语描述表中定义了系统所有所支持的一次设备的各种状态、 状态的说法以及各个状态的操作术语。
在菜单”基本配置”下点击”操作术语”按钮, 打开设备操作术语定义窗口, 如图:

窗口的左边是列出的系统所支持的设备, 下方能够选择”显示切换”, 能够看到对于某一种设备所对应的站和电压等级的操作术语, 即操作术语能够分站分电压等级进行配置。
窗口的右边又分为上、 中、 下三部分, 上面一部分是右边列表中所选中的设备( 左端有 标志的那一行) 的所有可能的状态及操作, ”操作后状态”是操作完成后设备应处的状态的一个数字编码, 对于仅有合、 分两态的设备它还能够被解释成要使设备达到这一状态而应进行的操作的编码, 操作是对该操作的一简短描述, 操作术语则是形成操作票时用来形成实际的操作项; 中间部分则是在图形开票过程中对所选中的设备进行所选中的操作之前自动插入的提示信息; 下面的部分是在图形开票的过程中对所选中的设备进行所选中的操作完成之后自动插入的提示信息。
提示信息分为: 操作前自动插入的提示信息或二次操作, 操作后自动插入的提示信息或二次操作、 操作前和操作后可选择插入的提示信息、 该设备其它可选择插入的提示信息。
用户可根据需要改变任何一个设备的状态说法、 操作术语和操作前后自动插入的提示信息。在操作术语和提示信息中, 用户能够使用一些特殊字符来实现操作术语中信息的替换, 它们是:
& 代表设备编号
% 代表设备名称( 汉字编号)
$ 代表主设备编号, 系统会尝试自动匹配主设备编号, 前提条件是编号有一定规律,
使用举例:
100是开关, 以该设备为主设备的设备编号必须以100开始, 比如1001或100-1等。
如果设备与主设备之间不能满足上述命名规则, 则应在设备配置表中输入其关联主设备编号
@ 代表操作完成后的设备状态
* 代表设备的当前状态
~ 代表设备附加操作术语一的内容
| 代表设备附加操作术语二的内容
n 地线号, 如果在挂临时接地线的术语中出现n则会要求输入地线号。
设备配置
在菜单”基本配置”下点击”设备配置”按钮, 打开设备( 遥信) 配置表, 如图:

设备( 遥信) 配置表显示所有设备的名称、 编号、 设备类型、 闭锁属性、 锁码等信息, 用户可进行查看。
如图, 有两种查看模式, 一种为查看模式, 有四种显示方式: 设备基本信息、 锁码信息、 二次设备信息、 设备附加信息, 方便用户查看; 还有一种模式是采码模式, 选择此模式, 用户能够直观地看到锁码信息。
能够选择具体的厂站进行查看。
能够选择设备类型进行查看。
表示在设备信息表里显示的那些信息。
如图:

在左边列表中打勾的项目, 在右边的设备信息栏中将被显示, 包括站名、 编号、 设备名称、 描述、 电压等级、 设备类型、 闭锁属性等。
能够经过提供的几种方式, 查找设备。如图:

在左边的列表中能够选择查看条件, 有四种: 按设备编号、 按RFID码、 按内部码、 按描述; 还能够选择查找范围。
以按设备编号查找为例, 选中”设备编号”, 在输入框内输入设备编号, 点击查找, 在右边的设备信息栏中会自动在第一行的位置显示该设备的相关信息。
根据选项对数据进行检查。如图:

该功能在用户修改数据后, 对数据进行检查, 检查的项目在设备检测配置表中进行配置, 其中包括错误提示和警告提示, 用户可根据需要进行人工配置, 配置完成后, 点击”设备检查”按钮。
二次设备输入修改
在菜单”基本配置”下点击”二次设备”按钮, 打开二次设备输入修改窗口, 如图:

二次设备输入修改窗口上方为工具栏, 下方左侧为二次屏组定义, 右侧为二次屏的二次设备。如要添加二次屏组, 点击, 二次屏组定义下方会增加一个新的二次屏组, 名称能够自己定义。如要删除二次屏组, 在二次屏组定义框内选中某个二次屏组, 点击, 即可删除。
在二次屏组定义框选取某二次屏时, 右边窗口显示此屏的二次设备。经过鼠标右键能够在空白处添加二次设备, 鼠标左键能够选取设备和改变二次设备状态。选取某个二次设备后, 点击工具栏中的删除按钮””即可删除此二次设备。
当选取某个二次设备时, 上方工具栏里的设备编号、 设备名称、 单屏名称输入框会显示此设备的编号、 名称和单屏名称, 而且可编辑。
工具栏中有两个选项和, 选上”显示操作提示”时, 鼠标在二次设备输入窗口会有操作提示, 比如”单击选中”、 ”单击改变状态”、 ”右键增加设备”。若选上”二次设备可拖动”, 则可用鼠标拖动二次设备, 改变二次设备位置。
系统默认每个二次屏组可添加的二次设备最大数量是32个即4行8列, 如需二次设备数量, 在处输入行数和列数, 点击回车, 即可生效。 修改逻辑
在菜单”基本配置”下点击”修改逻辑”按钮, 可打开逻辑输入窗口, 如图:

选中某个设备或在设备编号输入框内输入设备编号点击回车键, 出现一下界面
有3种显示方式, 分别是用户模式, 调试员模式和汉字说明, 选择第二种调试员模式显示最为简洁, 能够直接对状态和条件进行编辑。

显示逻辑公式具体的中文描述, 如图:
厂站定义
在菜单”基本配置”下点击”厂站定义”按钮, 打开厂站管理窗口, 如图:

其中, 全名一栏为站名全称, 能够直接编辑, 更改后点击”保存”退出, 生效。
注: 站全名在以下几个地方会显示, 主界面下方状态栏中的登录站是显示站全名, 打印操作票时也会显示全名。
线路间隔定义
在菜单”基本配置”下点击”线路( 间隔) ”按钮, 打开线路维护窗口, 如图:

能够对线路名称、 电压等级、 主开关编号进行编辑。点击”保存”按钮, 即可保存更改, 点击”关闭”, 退出线路维护。
电压等级
在菜单”基本配置”下点击”电压等级”按钮, 打开电压等级表, 如图:

在电压等级表能够编辑电压等级。
运行方式
在菜单”基本配置”下点击”运行方式”按钮, 打开运行方式编辑窗口, 如图:

能够编辑运行方式术语, 根据需求增加或删除运行方式。编辑好的运行方式术语用于开票时选择运行方式。
用户定义
在菜单”基本配置”下点击”用户定义”按钮, 打开用户管理窗口, 如图:

在用户定义菜单下, 左边窗口可定义用户名, 右边窗口选择拥有角色, 下方输入密码。如添加一个用户, 用户名”用户1”, 选择拥有角色为”技术员”, 输入密码后保存, 即增加用户成功。
在”班组角色”可看到班组角色拥有的权限, 如图:

在”用户权限”菜单下可查看登陆人所拥有的权限, 如图:

密码修改
在菜单”基本配置”下点击”修改密码”按钮, 打开用户密码更改窗口, 如图:

输入原密码和新密码后, 点击确认, 退出密码更改窗口, 更改生效。
设备更改
在菜单”数据管理”下点击”设备更改”按钮, 系统弹出设备更改窗口, 如图:

可手工输入要更改的设备和新更改的设备, 也可在下拉框中直接选取, 点击下方的”更改”按钮, 设备编号被替换, 弹出提示。图形上的设备名称会自动刷新成新名称。若输入的要更改的设备不存在, 在更改时则会弹出提示”替换失败或设备不存在”。
注: 当【新更改的设备】在设备中已经存在时, 则两个设备的设备名称将互换。
更改打印票号
在菜单”数据管理”下点击”打印票号”按钮, 系统弹出打印票号更改窗口, 如图:

更改票号后, 确认, 即可生效, 下次打印即按设置的票号开始打印。打印时也可改变打印票号, 详细见第四章3.11打印操作票。
图形管理
在菜单”数据管理”下点击”图形管理”按钮, 打开”客户端管理”窗口, 如图:

选择图形后, 窗口下方出现重命名栏

点击确定即可添加图形成功。
选择某一图形, 点击删除图形, 即可删除该图形。
选择某一图形, 点击更新图形, 选择图形文件后, 即可更新图形成功,
图形配置完成后, 点击按钮, 即可保存生效。
清所有票
在菜单”数据管理”下点击”清所有票”按钮, 则会清除所有已开的操作任务。
JOYO-J客户端独立运行
JOYO-J集控防误系统是建立在网络比较完好的基础上, 正常运行时, 客户端经过网络连接远程服务器, 从服务器上获取数据。但当网络中断时, 客户端无法连接远程服务器, 这时, 客户端能够切换到本地服务器, 来确保基本五防功能的完成。
如果网络发生故障, 客户端与远程服务器连接中断时, 系统首先会弹出提示远程服务器断开, 底部状态栏的服务器名会呈断开状态, 如图:

此时双击状态栏已断开的服务器名, 右下角会弹出提示信息, 询问是重新连接远程服务器还是切换到本地服务器, 如图:

在提示窗口里, 选择”切换到本地服务器”, 则系统会自动切换到本地服务器。等网络恢复时, 双机状态栏本地服务器处, 系统会提示是否切换到远程服务器, 如图:

在提示窗口里, 选择切换到远程服务器, 系统就又从本地服务器切换到远程服务器。
本系统的客户端在连接服务器或客户端独立运行时, 都会与监控保持通讯, 因此, 接收监控遥信的设备, 比如开关、 刀闸等, 无论何时, 状态都保持与监控方一致, 不用担心客户端在连接服务器和独立运行之间切换时会产生状态不一致。而那些不接收监控遥信的设备, 比如接地线线、 网门等, 如果客户端在独立运行时状态发生改变, 它的状态只保存在本地, 而远程服务器上的设备状态还是客户端断开以前的数据, 因此当恢复到连接服务器时, 需要手工置位, 来保证设备状态与现场实际一致。
如果在本地运行时, 设备状态发生了改变, 切换回远程服务器时, 系统会弹出提示, 告之那些设备在独立运行时发生了状态改变, 请认真核对与远程服务器状态是否一致, 如图:

如果不一致, 可手工置位, 使状态保持与现场设备一致。
数据备份
在客户端连接服务器状态下, 在任意一台客户端主界面菜单”数据管理”下点击按钮, 选择备份文件保存路径, 确定, 开始备份数据, 从客户端直接面右下角弹出的消息窗口可看到备份进度, 如图:

系统消息提示备份完成100％后, 整个备份过程完成。可将备份文件拷贝保存, 以供下次系统还原。
注意: 数据备份必须在客户端连接服务器的状态下进行备份, 不能在本地独立运行时作备份。
