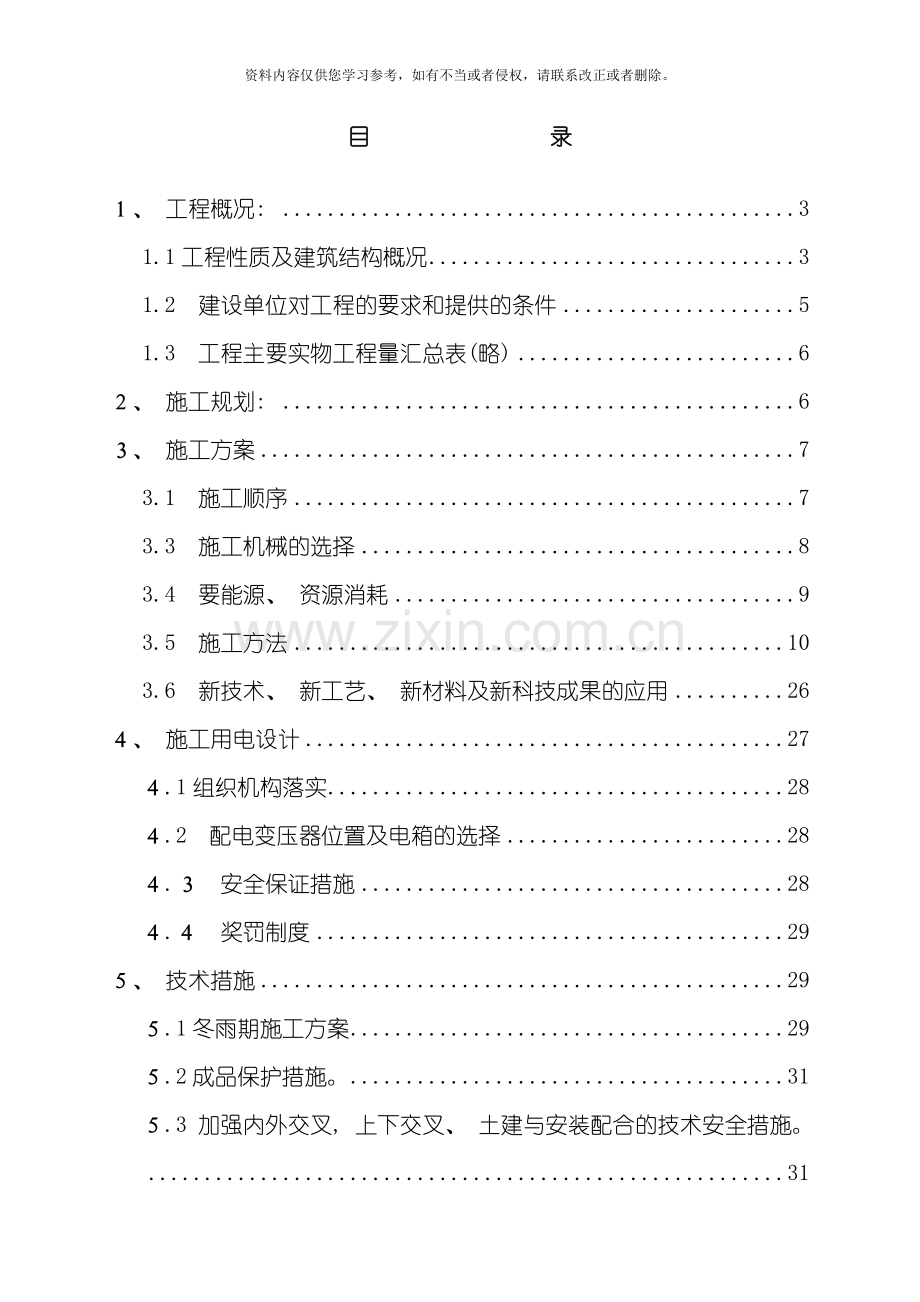

行政大厦施工组织设计模板.doc_第1页
第1页 / 共63页

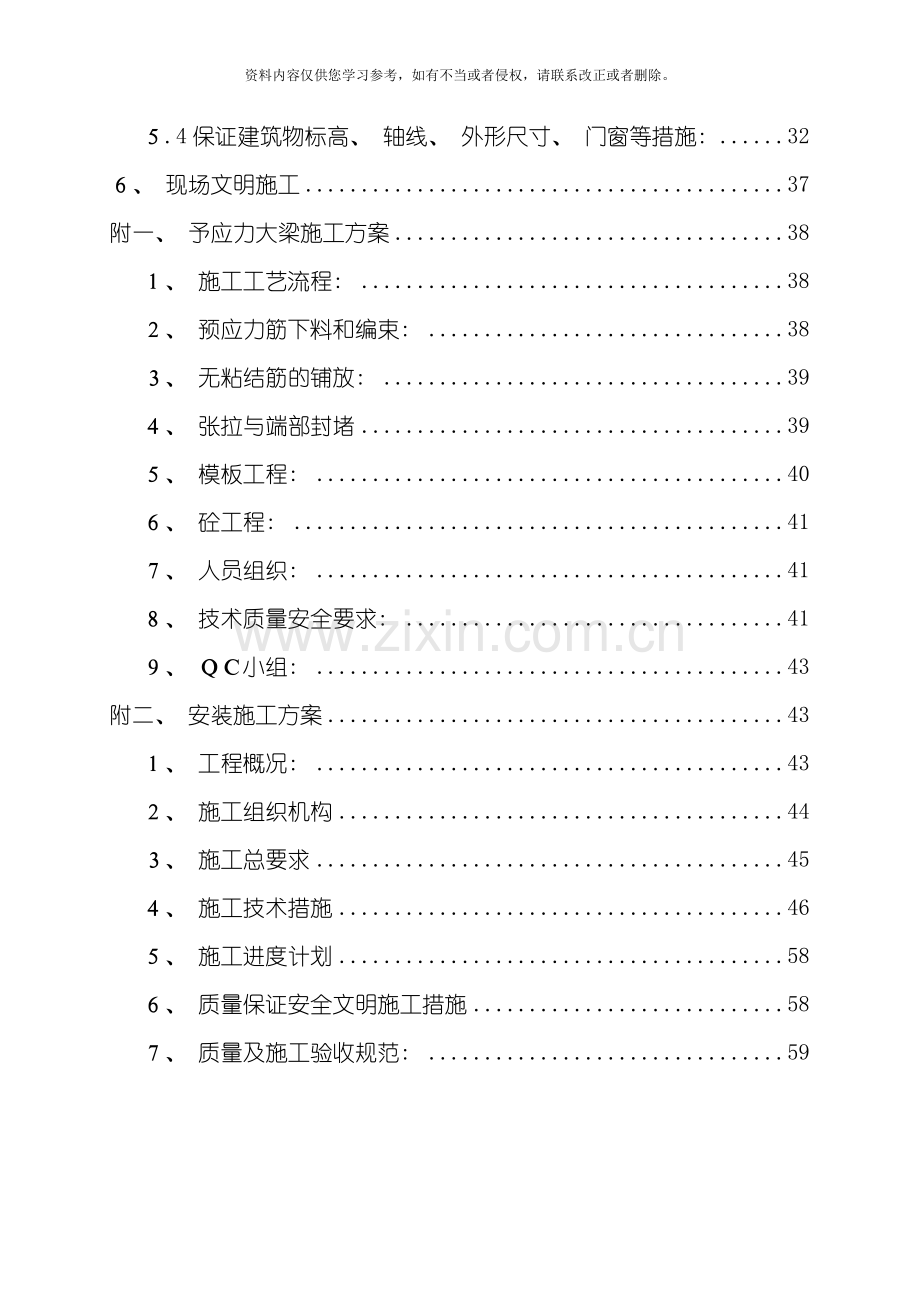

行政大厦施工组织设计模板.doc_第2页
第2页 / 共63页
行政大厦施工组织设计模板.doc_第3页
第3页 / 共63页
行政大厦施工组织设计模板.doc_第4页
第4页 / 共63页
行政大厦施工组织设计模板.doc_第5页
第5页 / 共63页
点击查看更多>>
资源描述

1、资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。目录、 工程概况: 31.1工程性质及建筑结构概况31.2 建设单位对工程的要求和提供的条件51.3 工程主要实物工程量汇总表(略)6、 施工规划: 6、 施工方案73.1 施工顺序73.3 施工机械的选择83.4 要能源、 资源消耗93.5 施工方法103.6 新技术、 新工艺、 新材料及新科技成果的应用26、 施工用电设计27.1组织机构落实28.2 配电变压器位置及电箱的选择28. 安全保证措施28. 奖罚制度29、 技术措施29.1冬雨期施工方案29.2成品保护措施。31.3 加强内外交叉, 上下交叉、 土建与安装配合的技术

2、安全措施。31.4保证建筑物标高、 轴线、 外形尺寸、 门窗等措施: 32、 现场文明施工37附一、 予应力大梁施工方案38、 施工工艺流程: 38、 预应力筋下料和编束: 38、 无粘结筋的铺放: 39、 张拉与端部封堵39、 模板工程: 40、 砼工程: 41、 人员组织: 41、 技术质量安全要求: 41、 小组: 43附二、 安装施工方案43、 工程概况: 43、 施工组织机构44、 施工总要求45、 施工技术措施46、 施工进度计划58、 质量保证安全文明施工措施58、 质量及施工验收规范: 59、 工程概况: 1.1工程性质及建筑结构概况 xxxxx行政大厦, 是xx高科技工业园管

3、委及xx区政府的综合办公楼, 大厦位于xx崂山区xxxx的东北部, 向南1km 为xxx路, 向西是xxxxxxx。大厦三面环山, 南眺黄海, 风景秀丽, 位置优越。 该工程由主楼、 东、 西辅房以及室外广场组成, 总建筑面积为7.2 万m2, 主楼地下一层, 地上16层, 建筑高度62.6m, 结构在4.8m 标高处分为东西对称的两个单体, 在42.0m处由3层24m大跨结构联通, 如凯旋门式造型。在两个单体内各含一个24m32m的中庭, 中庭由4-8m通至58.5m 处15层球形网架采光屋面。对称布置的东西辅房为两座服务、 设备用房、 地下一层, 地上三层。楼前为行政大厦广场, 占地200

4、亩, 可供举行各咱仪式及停车之用。 工程外围护墙为300厚空心砖墙, 内墙为180、 240空心砖墙。 楼地面采用磨光花岗岩和防滑地砖地面, 部分房间为水泥压光地面铺地毯。墙面装饰中外墙采用干挂花岗岩, 装饰铝板和高级外墙涂料, 内墙采用挂贴大理石和内墙涂料。部分房间采用吸音、 隔间墙面, 屋内顶棚主要为穿孔石膏吸声板吊顶。屋面防水层为聚氨脂防水涂膜。工程结构类型为框架剪力墙结构, 钢筋砼独立柱基, 地下室底板采用C35S8防水砼450厚, 柱网尺寸主要有3.6m7.2m、 7.2m8m、 8m 8m, 砼强度等级有C30、 C35、 C40、 C50。地下室至二层梁板墙上留有1m宽后浇带,

5、部位在1/9-c-k和1/13-c-k处, 工程结构抗震等级为2级。工程概况一览表工程名称xxx行政大厦工程结构框结构特征基础筏 板基础面积8007.12m2深度7.45m柱 型矩 形层高64.8 3.9 3.6m梁 型矩 形层数16屋 盖现浇板长宽134.8 59.4楼层板型现浇板墙体砼墙 实心砖、 空心砖门窗内木门、 外铝合金门、 窗玻璃幕墙内粉刷水泥砂浆涂料墙面、 釉面砖、 大理石、 穿孔吸声石膏吊顶屋 面柔性防水屋面网架采光屋面外粉刷高级外墙涂料、 铝合金扣板干挂花岗岩玻璃幕墙楼 地 面水泥砂浆、 防滑地砖、 磨光花岗岩、 预制美术水磨石板铺地毯、 防静电地板其它精装修二次设计xxx行

6、政大厦各层建筑主要使用功能楼 别层 数层 高主 要 使 用 功 能东辅楼地下层5.7m车库、 仓库、 管理西辅楼地下层5.7m空调机组、 水泵房、 值班、 修理间主 楼地下层6m多功能枯、 餐厅、 水池、 空调机房、 配电室、 办公室 一 层4.8m内庭、 接待、 会议室、 商务中心、 邮局、 银行、 空调机房、 卫生间 二四层3.9m办公、 会议室、 空调机房、 卫生间、 阅览室、 接待室 五十层3.6m办公、 会议室、 空调机房、 卫生间 十一层3.9m办公、 空调机房、 卫生间 十二层3.9m领导层办公室、 会议室、 文艺演室、 空调机房、 卫生间 十三层3.9m4.5m办公室、 编辑机

7、房、 观赏厅、 空调机房、 卫生间 十四层3.9m办公、 会议、 空调机房、 卫生间 十五层4.8m办公、 会议、 空调机房、 卫生间、 档案库、 计算机房 十六层 3.6m设备间、 水箱间、 电梯机房 1.2 建设单位对工程的要求和提供的条件 1.2.1 三通一平已具备 1.2.2 提供图纸日期: 96年4月10日0.000以下图纸 96年5月15日 1-2层图纸 96年6月10日 3-16层图纸,图纸供齐 1.2.3 工程质量目标:优良 1.2.4 开工日期:1996年3月16日 竣工日期:1998年3月16日 1.3 工程主要实物工程量汇总表(略)、 施工规划: 2.1 该工程主体和粗装

8、修工程以及安装工程, 由xxxxx公司总包, 主楼的球形网架采光屋面工程, 外装修工程及全部精装修工程由甲方指定专业队伍外包, 中建八局负责协调配合工作, 具体事宜另行协商。 2.2 工程控制计划: 1996年3 月16日 施工队进场 1996年4 月10日 地下室底板垫层浇筑 1996年6 月20日 地下室顶板完工 1996年7 月30日 主楼四层顶板完工 1996年11月30日 主楼封顶 1997年5 月1 日 主楼、 辅房粗装修完工 1998年2 月20日 精装修完工 1998年3 月16日 工程交工 主要实物工程量汇总表( 略) 2.3 施工项目管理机构图( 略) 2.4工程项目经理部

9、、 施工队主要管理人员一览表( 略) 、 施工方案 3.1 施工顺序 xxx行政大厦是一大型施工项目, 本工程设计新颖, 造型别致, 是一座高级办公楼, 土建、 安装交叉施工频繁, 根据该工程建设规模及工程特点, 本工程的主要施工程序先主楼、 后辅楼、 先地下室、 后地上主体结构, 先主体、 后结构( 围护) , 先粗装修后精装修, 先土建( 安装配合) , 后安装( 调试) ; 先室内后室外。同时根据该工程的主要特点和本单位的技术装备, 劳动力及物资资源情况, 依据本工程的建筑特点和高层建筑施工的特点要求, 拟定要本工程施工采取以主体结构工程为先导主要程序, 主体结构( 内外隔墙砌筑) 及室

10、内粗装修工程从下而上单上跟进, 室外装饰、 室内二次装修及室内安装工程则采取从上而下复上跟进的施工方法, 主楼主体工程整个整个结构工程的1/31/2时, 即可从底层开始及时插入外砌体围护封闭和内隔墙项目的施工, 使之形成主要分项分部工程在时间、 空间上紧凑搭接, 且做到有条不紊地完成室外装饰、 室内二次精装修及水、 电、 风和设备安装工程, 以综合施工工期, 为按时交付使用打下坚实的基础。 西两个塔楼的施工, 由西向东流水施工, 两塔楼中间的大跨结构滞后施工, 主要工艺流程如下: 主楼结构施工的主要工艺流程: 测量放线柱墙钢筋柱、 模板及梁、 顶板模板柱、 墙砼梁、 板钢筋梁、 板砼砼养护转上

11、一层。 3.3 施工机械的选择 主楼主体结构施工阶段选用两台附着固定塔吊负责主体结构施工期间的钢模、 钢筋和小型施工机具的垂直或楼层水平运输, 选用2 台施工外用双笼电梯, 用于主体结构施工时施工人员的上下, 同时用于主体封闭围护及装修阶段施工人员的上下和装修材料、 小型机具的垂直运输; 砼的垂直( 水平) 运输选用2台砼输送泵来完成, 局高零星少量的砼辅以塔吊来完成, 砼的搅拌采用现场集中搅拌, 选用4台台制式搅拌机来承担。附 施工机具一览表 ( 表4) 序号机械名称设备型号单位数量功率备注1自动塔吊QTZ-80台280KW2人货两用电梯SCD1160/160244KW3砼输送泵HBT602

12、120KW4砼搅拌机JS350480KW5钢筋对焊机DN-100175KW6钢筋对焊机DN-1501113KW7钢筋切断机GQ-50211KW8钢筋成型机GW40-127KW9钢筋拉直机JK-3115KW10电焊机BXI-3308102KW11电渣压力焊机2200KW12插入式砼振动器ZX-5066.6KW13平板式砼振动器22.2KW14装载机SJ150215木工圆锯13.5KW16木工平刨ZN5013KW17砂轮切割机JSG-40034.5KW18潜水泵QY40-16.3416KW19高压离心水泵27.5KW20电动套丝水泵24.4KW21照明用电40KW 3.4 要能源、 资源消耗 3.

13、4.1 施工用电 本工程属高层建设, 施工机电设备、 机械的设备、 类型较高, 而且用电负荷量较大, 因而造成配电布线形式也较复杂。( 具体用电方案另详) 。 本工程施工临时用电甲方提供一台500KVA的箱式, 干式变压器, 自变电站的一次测额定电压10kv, 二次测为0.38/0.22kV, 采用三相四线制低压电力系统, 供本工程的施工现场临时供电。 本工程电力供应属于农业供电范围, 供电不正常, 且时有停电, 为确保工程的顺利进行, 保证工程质量与建设单位协商后, 购置了两台160KW的柴油机, 现已试发电成功, 以保证在停电的情况下主要机电设备正常运转, 发电机设备的使用与管理由施工单位

14、负责, 使用与保管期间要做好记录。 3.4.2 施工用水 现场施工用水暂定按管径50的钢管供水, 生活用水管径25供水, 为满足施工用水的需要, 在砼搅拌站设200T贮水池, 在生活区设100T贮水池, 以便在停水的情况下能保持一定的用水量。 3.5 施工方法 3.5.1 土石方工程及降排水 土石方工程由甲方外包施工, 开挖完毕后由我方测量定位放线检查, 少量土石方开挖及基坑清理由我方施工, 与甲方办量现场签证。 该工程地基分3层, 表层为0.5m厚耕土层, 向下为3.6-8.8m 厚的强风化带花岗岩, 再下为中微风化带花岗岩, 基坑挖至-7.55m基底标高后大面积无水, 再向下挖部分深基坑时

15、发现少量岩石裂隙水, 根据现场实际情况采用明排水法排水, 在地下室底板外侧1.5m设集水井7个, 井底标高为-10.00m, 直径1.5m, 井壁用m5水泥砂浆砌240砖墙围护, 集水井布置见附图( 略) 。现场备有4台潜水泵, 可随时降低水位以配合施工。 基坑上部四周地坪不得坡向坑内, 离坑边2m以外挖排水沟以防地表水及雨水浪流入基坑。 3.5.3 地下室底板垫层砼及防水工程 3.5.2.1 地下室底板垫层为100厚C15砼, 其中基坑超挖部分超挖深度大于400时用C15毛石砼补平, 深度不大于400时用C15砼补平, 砼泵送剂采用八局四公司砼外加剂厂生产的YHB-1, 掺量为水泥用量的1-

16、1.5, 在底板垫层施工完毕后抹20厚防水砂浆层。 3.5.2.2 防水砂浆施工 无机铝盐防水剂( BS1型) 掺量为水泥用量的15。 垫层凝固后刷一道稀糊状的水泥防水剂素浆做结合层。 ( 配合比: 水泥: 水: 防水剂: 2.2: 0.1) , 厚度2mm。 随即抹一层防水砂浆作找平层, ( 配合比: 水泥: 中砂: 水: 防水剂: 2.5: 0.35: 0.15) 厚度10赶平压实, 用木抹搓出麻面。 找平层初凝后及时抹第二层防水砂浆, 配合比同第一层, 用铁抹子压实压光。 第二次砂浆终凝后及时覆盖薄膜养护, 养护时间不小于七天。 3.5.2.3 地下室底板, 外墙砼为防水砼: 具体施工见

17、( 3.5.5) 3.5.3 钢筋工程 3.5.3.1 钢筋质量及现场加工堆放要求 钢筋进场必须有出厂合格证明书, 并按有关规定分批抽取试样做机械性能或化学分析试验, 复试与合格证书不符者以复试为准, 不合格钢材一律清退出场。 钢筋进场后须按规格型号堆放整齐, 钢筋不得直接堆放在地面上, 应用垫木或砌矮砖墙架空堆放, 以免因地表水浸泡而生锈。 认真做好钢筋的翻样工作, 并绘制钢筋配料单, 且严格按配料单下料加工, 加工成型后的半成品或成品材须依其规格型号、 构件使用部位挂牌分类堆放, 以使用方便。所有钢筋在加工成型中或浇筑之前, 有锈蚀者经除锈后方可进行绑扎或浇灌, 若遇锈蚀且有爆皮脱落斑状严

18、重的钢筋不得用于工程上。 钢筋的各咱焊接接头必须达到质量要求, 并现场取样进行试验。 钢筋的呼分项工程质量评定达到优良标准。 3.5.3.2 施工方法 钢筋全部采用现场集中人工机械加工成型, 0.000 以下人工运至作业层, 0.000以上扎束成捆并用塔吊直接吊运至施工作业层, 采用人工绑扎或焊接。 墙板钢筋按设计位置进行搭接或采用闪光对焊; 柱筋全部采用电渣压力焊; 梁筋采用闪光对焊, 顶板筋采用搭接接头。钢筋接头的位置、 数量严格按照设计要求及规范规定。 柱、 墙、 梁、 板钢筋保护层, 按其设计要求的厚度, 采用砼成份相同的水泥砂浆预制块, 在砂浆垫块制作时, 预先放好20绑扎丝。 柱、

19、 墙、 梁截面控制, 采用加固用的对拉螺栓两端按其构件横断面宽度, 焊两根6.5钢筋头, 长度为3-5cm。 板双层筋之间用马跆蹬8-10间距1.2m, 梅花形布置, 严禁在已绑扎好的板筋上来回走动。 地下室底板、 柱基钢筋绑扎: 底板筋为200双向, 柱基为20、 22200绑扎时先铺短方向底板筋, 并在平行方向铺柱基钢筋, 再铺另一方向度板筋和柱基钢筋, 铺料程序为先划线铺料, 严格控制间距, 铺上层钢筋网片时, 设置马凳支撑, 为10001000形布置, 马凳高度必须确保上层钢筋网片上有效高度, 支腿支在下层钢筋网片上, 严禁支在垫层面上。 地下室外墙, 剪力墙、 柱、 梁钢筋的绑扎,

20、架立筋间距符合设计尺寸, 水平筋必须划线后绑扎, 确保水平。立筋搭接错开50, 墙筋拉钩不得漏放, 按图纸要求400、 600梅花形布置, 且绑扎牢固, 并绑扎设计要求的砼垫块。柱子箍筋绑扎必须水平, 接头沿柱四周错开, 立筋采用电渣压力焊, 接头位置严格按设计规定, 梁的钢筋接头部位应在受力较小的区段。 电梯井外侧与内庭相连, 此处模板加固是关键, 外侧的架子必须有足够的剪刀撑和斜撑, 并与内侧满堂架及砼柱相连, 且内侧的剪刀撑、 斜撑适当加密, 确保电梯位置的正确。 3.5.4.6 支拆模和浇筑砼时的注意事项 模板的拆除顺序一般按先支的后拆, 后支的先拆, 先拆非承重部分, 后拆承重部分的

21、原则。对重大复杂的模板拆除必须有详细的技术交底。 本工程为多层框架, 剪力墙支模, 按10天一层计必须准备三层以上的模板及支撑。发上下多层支撑时, 支撑必须同一垂线, 且每次必须校核, 当拆最下一层模板时, 必须待砼达到设计强度后方可拆除, 当砼达到70以上时, 保留部分跨度4m以上大梁及其支撑, 其支撑的间距不得大于2m。 柱、 墙底部应留清扫口, 并在砼浇筑前必须将底部的杂物清除干净, 当砼浇筑高度大于3m时, 柱、 墙中部留下料振捣口, 墙每2-3m留一个。 模板在校核加固之前必须详细检查预埋件, 预留孔的位置、 数量、 标高、 几何尺寸是否正确和牢固。 本工程大部分是以钢模为主, 为保

22、证各类构件的几何尺寸准确, 拟采用除电梯取上限值正差支模, 其余一律取下限值负差支模。 模板经验收合格后方可浇筑砼, 而且在浇筑过程中派专人看模板, 若发现异常应停止浇筑, 并在砼初凝前将问题处好。 墙、 剪力墙穿墙栓外套1/2寸塑料管以利螺栓重复使用, 柱子螺栓不设套管。 模板质量应符合优良标准: 3.5.5砼工程 本工程砼采用现场集中搅拌, 砼搅拌站设2个, 并分别在2个搅拌站内各设2台强制式搅拌机, 每一搅拌站内设一台砼输送泵和配一台装载机, 负责砼的垂直运输及扣后台的砂、 石的上料工作, 各种材料计量人工控制。 3.5.5.1施工缝的留置与处理 地下室底板除后浇带外, 第一道水平施工缝

23、留在底板以上450mm 处, 第二道水平施工缝留在顶板梁以下50mm处, 水池第一道水平施工缝留在底板以上650mm处, 上部不再留施工缝。 地下室后浇带处设钢板止水带和”BW”止水条, 水平施工缝设”BW”止水条。 ”BW”止水条用胶粘或用水泥钢钉 300固定牢固, 而且位置要准确, 铺设6-3小时内必须浇筑砼, 浇筑前要有防水措施, 避免止水条提前膨胀失去效力。 0.000以上楼层水平施工缝留在梁下50mm处或板顶面, 梁板垂直施工缝不得已而留时, 应在跨中1/3处, 墙垂直施工缝留放在门宽洞口过梁跨中的1/3范围内, 也可留在纵横墙的交接处。 施工缝处砼表面的松散石子及浮浆必须清除干净并

24、凿毛, 用水冲洗干净, 上部砼浇筑时施工缝用水湿润, 先铺50-100mm厚与砼成份相同的一层水泥砂浆, 并仔细捣实。 3.5.5.2 底板防水混凝土浇筑 浇筑方向平行于浇筑位置的短方向, 为保证接头处砼不出现冷缝, 每次的浇筑宽度不得大于3m, 且接缝时间不超过三小时。 防水混凝土要仔细振捣密实, 严禁漏振或过振, 为保证振捣质量, 砼振捣采用插入式与平板振捣器结合, 振捣手挂牌操作责任到人。 防水混凝土浇筑完后, 在其表面覆盖一层薄塑料膜或盖二层草袋浇水养护( 盖塑料膜或草袋时要采取措施, 不得踩踏砼表面) , 砼终凝后及时浇筑养护不少于十四天。 3.5.5.3 柱、 墙砼浇筑 采用插入式

25、振捣棒振捣, 为防止离析, 砼的下料高度不得大于3m, 超过时 采用串筒或溜槽下料, 同时严格控制砼的振捣时间, 不得漏振欠振和过振, 也不得直接振捣模板和钢筋。 3.5.5.4 地下室柱、 墙砼浇筑 地下室外墙柱C35S8, 防水砼, 柱剪力墙为C40砼 防水砼搅拌: 按100kg水泥用量配料, 加入搅拌机内搅拌均匀, 加入无机盐6kg, 再按100kg水泥用料配料加入搅拌内机搅拌, 时间不少于2分钟。 与外墙连接的柱、 剪力墙砼为C40C40S8 防水砼以墙体后浇带为一施工段, 外墙板浇筑时采用2台砼泵, 一台置于施工段的一端浇筑C40S8, 而另一台置于另一端浇筑C35S8, 先浇筑高标

26、号砼, 浇至到一定高度时再浇长低标号砼, 且有专人负责指挥, 协调, 因泵送砼流动性大, 在两种标号同时浇筑时, 请建设单位有关人员到现场, 并办理好工程量的签证。为确保工程质量, 此种情况建议改用高标号防水砼。 3.5.5.5 梁板砼浇筑 梁采用插入式振捣棒振捣, 板采用插入式与平板式振捣器相结合, 并在砼初凝前将其板面用木抹子搓平拉毛, 因板中钢筋规格小, 为保证钢筋位置的准确, 砼浇前应用短钢管或钢筋马蹬搭设走道和操作台。 本工程下部框架柱与剪力墙砼强度等级C40 , 梁板砼强度等级为C35, 浇筑时采用两台砼输送泵, 一台先浇筑c40, 另一台浇筑C35, 浇筑至一定范围后两台泵同时浇

27、筑c35, 个别少量梁柱接头C40砼用塔吊铺以浇筑, 浇筑区域按设计执行, 楼层中的加强带, 先浇筑加强带砼, 浇筑完后两台泵从加强带两侧开始浇筑楼板, 梁砼。 两种标号的接头时间控制在初凝前进行。 3.5.5.6 后浇带内的砼浇筑, 严格按设计要求施工, 后浇筑带内的垃圾必须清理干净, 经建设单位验收后方可浇筑。 3.5.5.7 地下室墙板浇筑完毕后, 为防止雨水及泥土、 垃圾进后浇带内, 后浇带处墙的外侧浇筑C15、 C150厚砼挡水墙, 外侧抹防水砂浆, 其长度和高度视具体情况现场而定。墙板的垂直后浇筑带及顶板的水平后浇带用竹笆围挡。 3.5.5.8 砼浇筑注意事项 砼浇筑前必须检查钢筋

28、、 模板及其支撑, 同时检查所需具备的材料是否齐全, 并有各有关部门签名的砼浇灌命令证方可浇筑。 浇筑中安排专人用定做的量具添加外加剂。 在浇筑过程中派专人看护钢筋、 模板和支撑系统, 发现异常立即停止浇筑, 并加固整改后方可继续浇筑。 砼浇筑应避开雨天, 若在浇筑过程中遇雨, 应在砼表面覆盖塑料布, 以免雨水冲刷砼而造成表面粗糙或露白, 同时调整砼配合比用水量。 新浇砼在未达到1.2MPa时, 表面不得上人作业, 也不允许堆放各类材料机具等。 砼浇筑完毕应立即覆盖塑料布养护,炎热季节2小时以后即可浇水养护,掺有外加剂的砼养护时间不小于14天,普通砼不小于7天。柱、 墙、 梁侧采用挂草袋浇水养

29、护或侧模五天后拆除,养护其间保持砼表面湿润。 砼强度试块每100m2留一组, 抗渗试块段墙板、 顶板各不小2组, 段墙板, 顶板各不小于1组, 段同段。 砼质量达到优良标准。 3.5.6 砌筑工程 本工程地下室隔墙为370、 240实心砖墙, 0.000 以上外围护墙为300厚保温空心砖墙, 内隔墙为180空心砖, 本工程围护及内隔墙等主体结构施工至五层时, 即可从一层住上进行外墙和内隔墙砌筑。 所有砌体材料必须有出厂合格证, 并符合设计要求, 且经复试合格后方可用于工程, 砂浆配合比必须提前试配其强度符合设计要求。 水泥、 石灰膏、 砂必须有出厂合格证并复试合格, 对石膏的熟化时间不小于七天

30、。 在墙体砌筑前应按门窗, 圈梁高度先画立好皮数杆或直接画在砼柱上。 柱与墙、 柱的拉结按设计位置提前焊接好, 并经验收合格后方可施工。 墙体施工前砖或砌块提前一天浇水湿润, 以水浸入砖( 砖) 表面下10-20mm深度为宜。严格随浇水砌筑, 雨天过后不可使用含水率呈饱和状态的砖( 块) 。 墙体砌筑应纵、 横墙同时砌筑, 不得留直搓, 必须留搓时, 应留斜搓, 且墙体拉结筋必须按设计要求压入灰缝内。 墙体砌筑应注意的事项: 墙体砌筑前应按皮数杆或墙体厚度、 门宽洞口位置等先进行排砖, 个别空砖墙不符合模数者用实心砖错开补齐。底层应先砌3皮实心砖, 门窗洞口应砌实心砖。 该工程的门窗均采取后塞

31、口砌筑法, 因此应详细了解门窗制作时洞口尺寸。 墙体砌至离梁或板底一行时, 应采用实心砖45度斜砌, 严禁塞砂浆平砌。 墙体内的构造柱和圈梁等采用后浇的, 拉结筋按要求先埋设, 砌体与构造柱留马牙槎。 砂浆试块每一楼层或250m3砌体不小于一组。 砌体质量应达到优良标准。砼和砂浆试块留置组数表砼和砂浆试块留置组数表项目标号施工部位工程量标养组数同条件养护组数砼砂 浆 3.5.7 脚手架工程 本工程地下室及铺楼外架采用双排落地脚手架。主楼外架可利用地下室双排外架至四层, 从四层起采用双排多层支撑杆式外挑架手架, 考虑到地下室外双排脚手架受基坑条件的限制, 也能够从0.000 层起采用挑架, 或挑

32、架与落地架相结合, 具体视现场而定。附图( 略) 3.5.7.1 落地双排外脚手架 立杆横向间距1.2m, 纵向间距1.5m( 下设垫板, 设扫地杆) 大横杆步距1.4m小横杆间距0.6-0.7m, 上下大横杆的接头位置应错开布置在不同的立杆纵距中, 外架离墙0.2m, 为防止架子的外倾与内折, 应每三步五跨设置一道连柱、 墙拉结杆, 拉结杆能够与砼柱扣拉, 也可同墙体扣拉, 为保证和满足架子的整体强度刚度与稳定性, 按要求设置剪力撑, 斜撑, 其具体搭设尚应符合国家有关规定, 外架处在雷雨季节时尚需设置避雷措施, 并符合有关国家规定。 3.5.7.2 内架 内架采用满堂钢管脚手架, 满堂脚手

33、架纵横间距1.2m, 遇大梁底范围内0.6-0.8m, 横距1m, 纵横向横杆步距1.4m, 整个架子系统必须设置斜撑或剪刀撑( 特别在梁底范围) 确保其支撑系统与架子系统有足够的强度, 风度和稳定性。 3.5.7.3 双排多层支撑杆式外挑脚手架 设置位置: 0.000层、 五层、 九层、 十三层、 每段搭设为四个楼层, 挑脚用架的搭设类同落地脚手架, 而仅是在挑架底部采用钢管三角支撑斜挑的形式, 挑脚手架三角支撑布置的水平距离为一个立杆间距1.5m, 脚手架立杆纵距1.5m、 横距1m、 大横杆步距1.5m, 立杆距墙0.2-0.3m, 小横杆间距0.75m, 连墙点的设置为每一楼层面, 水

34、平距离为3-4个立杆间距即4.5-6m, 剪刀撑按要求设置, 脚手架的搭设随操作面进行, 并始终保持架子高出操作面一步架, 每段脚手架的底脚的搭设或拆除, 均需在该段底脚的下一个系统的架子上进行, 无论搭设或拆除底脚不得在下一系统没有搭设完毕的民政部情况下悬空进行, 主体结构施工时架子分段从下往上搭充, 外装饰施工阶段, 脚手架及落地脚手架均用尼龙密网全封闭, 而且每隔四个楼层必须挂一道固定的挑安全网。 3.5.7.4 预应力大梁模板支撑 本工程在二层( 4.8m) 十二层、 ( 42.0m) 十三层、 ( 45.9m) 十四层( 49.8m) 的10-13/D-J部位, 为东西向24m跨预应

35、力大梁, 在以上部位施工时, 梁板下支撑为加密满堂脚手架, 该支撑承受载重, 搭设高度大, 必须采取相应措施以保证施工安全和工程质量。 大梁底部采用3排双立杆支撑, 纵横距均为500mm, 板下立杆距1000mm, 横距杆水平步距均为1.5m, 主楼下纵向横杆每2步与梁端柱设一拉结, 剪刀撑纵横向均每4m一道, 水平剪刀撑每4步一道。( 详见附图、 图、 图) 。( 略) 为防止支撑立杆底部荷载过于集中以至破坏4.45m, 平台及地下室底板, 在搭设十二、 十三、 十四层的梁下支撑时, 于4.45m平台及地下室底板上立杆端部纵向铺设300mm宽6mm厚钢板。地下室支撑如下: 纵横向大横杆步距1

36、.50m, 梁下为双排单立杆支撑, 横距600, 纵距500, 板下立杆纵距1.5m, 横距1m, 剪刀撑及纵横杆与柱的拉结同上部支撑。 为保证杆件位置正确, 搭设前须弹线定位, 并随时校核垂直水平偏差, 经技术、 安全、 质量人员验收经过后方可进入下道工序。 3.5.7.5 架子搭拆注意事项 钢管和扣件在使用前必须认真挑选, 不得有弯曲变形裂缝的钢管上架, 扣件不得有螺栓变形和滑丝现象。 操作人员必须架搭设完毕后须经有关部门或人员共同验收合格后方可使用。 脚手架的拆除顺序本着先搭的后拆, 后搭的先拆, 且从上而下进行, 高空拆除时在地面上应设围拦和警式标志, 并派专人看守, 严禁一切非操作人

37、员入内, 且拆除的钢管扣件应用绳索往下吊, 严禁从上往下投掷。 为便于施工人员的上下, 在北部适当位置搭设二道斜跑道, 跑道上满铺跳板并钉防滑条, 同时跳道两侧搭设防护栏杆, 高度不小于1m。 进入工地的出入口上部搭设安全架子, 满铺2层以上竹笆围护。 3.5.8 三小间防水工程 本工程三小间做法详建施33室内装修表(一), 防水层为刷三遍聚氨脂涂膜, 面层为防滑地砖, 为保证三小间的施工质量, 在施工中严格按设计要求操作, 做好每道工序, 做到上道工序不合格不做下道工序, 且应注意几点: 如三小间边是砖砌体的, 应改为宽度同砌体, 高度不小于150mm 的砼, 砼强度等级同底板。 所有穿墙立

38、管及地面与墙面转角处均加涂一道防水层, 高度不小于150mm。 按设计要求, 严格掌握好下水口的标高, 位置及排水流向, 在防水施工前, 对立管等周围留洞均用不低于c30的细石砼, 加JEA膨胀剂填堵密实, 且增涂一道防水层。 防水层要做到下水口内, 以形成完整的防线, 在防水层上施工其它面层时, 务毕注意保护好防水层。 防水层做好后应做24小时蓄水试验, 同时面层做好后要做泼水试验。 ”三小间”施工程序见附后厕浴间防水工程主要程序图。 3.5.9 屋面防水工程 本工程屋面有网架采光屋面, 上人屋面和非上人屋面, 屋面防水由专业队施工, 网架采屋面待设计出图后施工方案另详。上人屋面和非上人屋面

39、的防水层均为聚氨脂防水涂膜防水层, 防水层做法为: 基层表面满涂底油一层; 刷0.6厚聚氨脂防水涂膜防水层; 刷0.4厚聚氨脂防水涂膜防水层。其它详见建施34室内装修表( 三) 屋面部分。 屋面防水工程, 是整个防水工程的关键, 屋面防水工程的优劣, 它直接影响着工程的使用寿命和使用功能, 为此, 建议屋面现浇板砼改用防水砼, 防水等级为0.6MPa; 屋面防水工程尚应注意如下几点: 根据防水材料的要求, 严格控制基层含水率, 一般不大于10%, 若遇气温较低时, 基层表面温度必须在+5以上, 雨天及大风天气不得进行防水施工, 因此屋面防水施工时具体时间要掌握好当时的天气预报。 基层要平整,

40、且具有一定的强度不得有起鼓起砂或掉灰等缺陷, 对阴阳角, 穿屋面管的部位、 雨水口等 部位要认真处理。 做防水前认真检查排水坡度, 防止倒坡积水, 若不符合要求应在找平屋上及时处理。 屋面女儿墙泛水高度必须保证不小于250( 距屋面面层) , 并认真做好滴水线角, 泛水、 檐下阴角部位的抹灰必须压着防水层, 以防防水翅边渗漏。 屋面做好不得有积水或渗漏现象, 也不得有空鼓, 起泡等现象, 屋面防水及面层做好后必须进行24小时蓄水试验, 并做好试验记录, 确保屋面工程质量。 屋面找平层和面层按规定设置分格缝。 屋面涂膜防水层施工程序参见后附涂膜防水层施工程序。 3.5.10 楼( 地) 面工程

41、本工程楼( 地) 面按其使用功能各异, 设计要求种类比较多, 主要分四大类: 即花岗岩地面; 铺地毯地面; 防滑地面砖地面; 水泥砂浆地面等楼( 地) 面虽然种类很多, 只是面层做法各异, 而基层的做法大致相同, 因此这里不作详细的工艺介绍, 具体工艺作法待施工时用交底形式再作详细分述。但要注意以下几点: 楼地面施工时必须待天棚墙面( 踢脚线除外) 做完后进行。 楼地面施工时必须将基层清理干净, 且穿楼面的所有立管( 套管) 均应埋设完毕, 并将其固定后再用细石砼灌密实。 铺花岗岩, 地成砖以及水泥地面等除注意保护成品外,尚应注意浇水养护,待砂浆结合层及面层有足够的强度后,方可上人或堆放其它材

42、料。 由于交叉作业工序较多, 因此, 务必注意楼面的成品保护工作。 3.5.11 门窗及装饰工程 为使内外装修, 装饰工程的顺序进行和便于土建安装的密切配合, 现拟定总的施工程序为, 先室内后室外, 上下交叉施工, 一次( 粗装) 装修在前, 二次( 精装) 装修施工在后, 整个装饰装修工程是项综合性的系统工程, 因此, 凡外露部分建筑、 水暖、 电、 卫、 消防喷淋、 配电箱及开关插座, 通风管口等均当成装饰装修的一部分, 且必须考虑其综合效果, 为达到目的, 拟从以下几方面进行施工: 室内一次( 粗装) 装修随着主体结构围护的进行自上而下单上跟进, 但在装修前与之配套的安装应将电气部分的予埋管、 配电箱以及开关插座盒等, 严格按设计的位置、 数量、 规格、 型号、 标高事先预埋好, 而且经隐蔽验收合格后, 土建方能进行粗装修, 同时土建也应事先进行墙面抹灰, 最后进行楼( 地) 面、 踢脚线施工, 各种面上在抹灰前均应将基层清理干净, 砖墙或砌块墙面应提前浇水湿润, 砼墙、 板面应凿毛, 以防止抹灰粘结不好而出现空鼓、 裂缝、 影响二次装修。 外墙装饰的施工顺序为自而下进行, 本工程外装饰主要是水泥砂浆抹灰压光, 刷高级涂料三遍, 铝合金扣板及干挂花岗岩墙面结后期装修设计,
