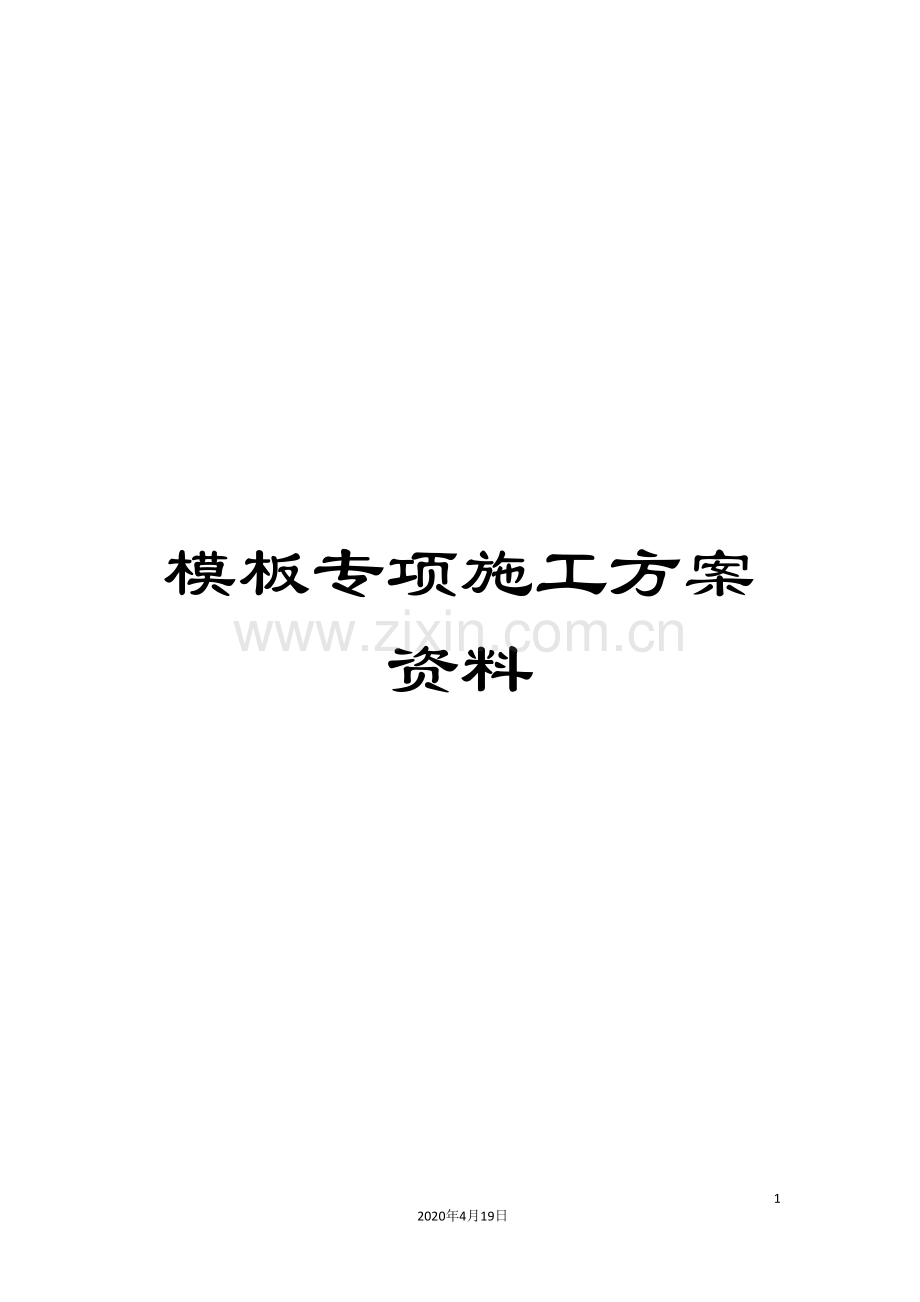

模板专项施工方案资料

66
2020年4月19日
文档仅供参考，不当之处，请联系改正。

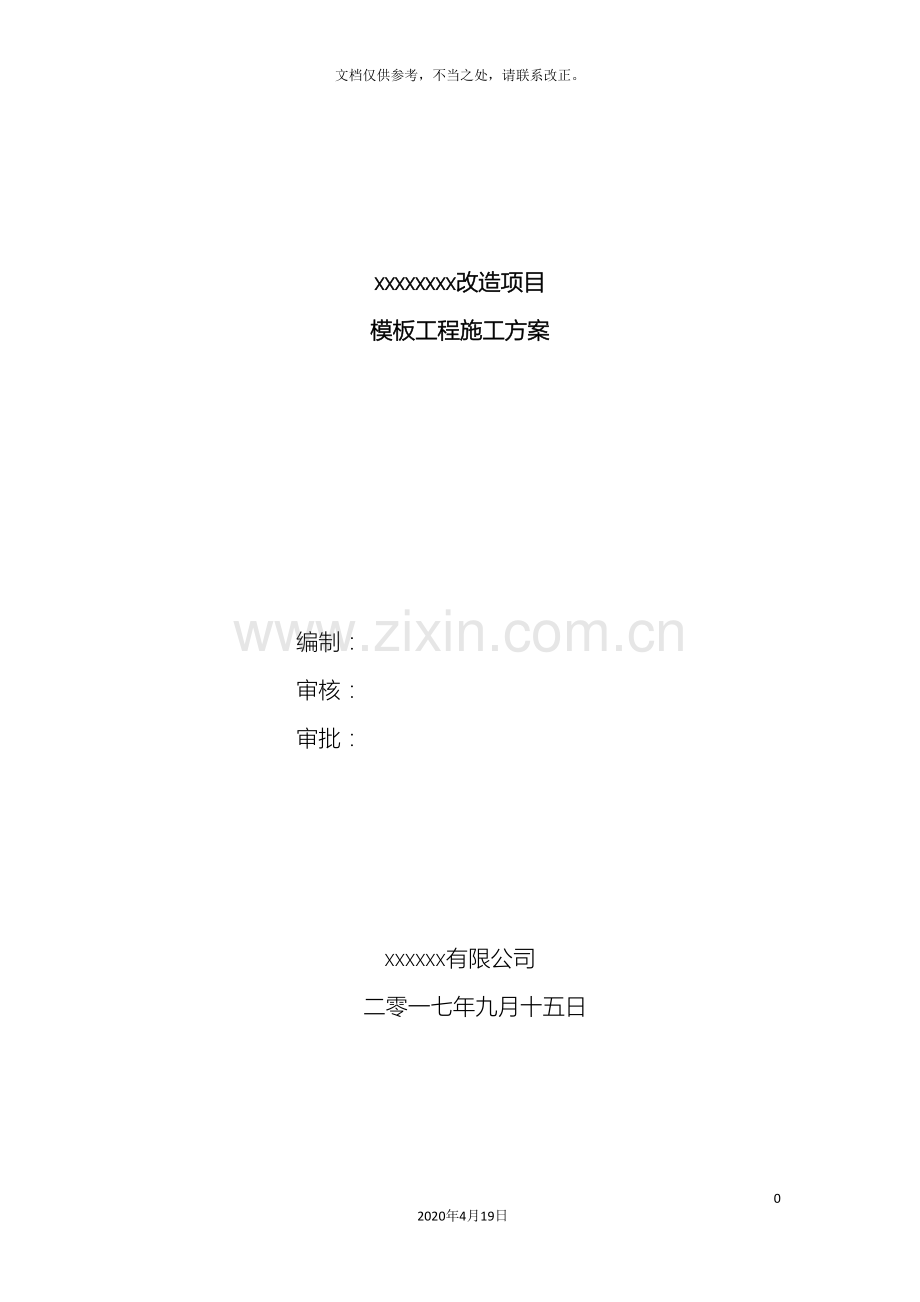

xxxxxxxx改造项目
模板工程施工方案

编制：
审核：
审批：

xxxxxx有限公司
二零一七年九月十五日

xxxxxxxx改造项目
模板工程施工方案

目录
第一章 编制依据 1
第二章 工程概况 2
第三章 模板方案选择 3
第四章 材料选择 3
第五章 模板安装 4
第六章 模板拆除 7
第七章 模板技术措施 8
第八章 安全、环保文明施工措施 12
第九章 梁模板高支撑架的构造和施工要求 13
附：梁模板(扣件钢管架)计算书 15

第一章 编制依据
《建筑结构荷载规范》GB50009- 中国建筑工业出版社；
《混凝土结构设计规范》GB50010- 中国建筑工业出版社；
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130- 中国建筑工业出版社；
《钢结构设计规范》GB 50017- 中国建筑工业出版社；
《木结构设计规范》GB 50005- 中国建筑工业出版社
《建筑施工计算手册》江正荣著中国建筑工业出版社；
《建筑施工手册》第五版中国建筑工业出版社、
《建筑地基基础设计规范》GB50007- 中国建筑工业出版社；
《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；
《建筑结构静力计算手册》(第二版) 中国建筑工业出版社；
本工程施工图纸、山西省有关文件。

第二章 工程概况
2.1建筑概况
本工程建筑类别：二类高层建筑，住宅楼；建筑耐火等级 :地下层为一级，地上层为二级；建筑设计使用年限：3类50年；抗震设防烈度：8度；结构类型：钢筋混凝土剪力墙结构。
2.2结构概况
本工程包括1栋高层办公楼（框架结构，地上11层，地下2层。
第三章 模板方案选择
本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：
1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；
5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59- 检查标准要求，要符合省文明标化工地的有关标准。
6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案：
详见模板施工节点图。
第四章 材料选择
1、梁:面板采用15mm竹胶合面板，40×85木方（内楞）现场拼制，40×85木方（外楞）支撑，采用可回收M12对拉螺栓进行加固。梁底采用40×85木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆组成，采用φ48×3.5钢管。
2、板：面板采用15mm 竹胶合面板，板底采用50mm×100mm方木支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆组成，采用φ48×3.5钢管。
3、墙模板：采用15mm厚竹胶合板，木方作楞，配套穿墙螺栓M14使用。竖向内楞采用40×85木方，水平外楞采用双肢φ48×3.5钢管。加固经过在双钢管处打孔拉结穿墙螺栓，斜撑采用钢管+U型托。地下室外墙采用带止水对拉螺杆，内墙采用普通可回收螺栓。
4、柱模板：采用15mm 厚竹胶合板，在木工加工棚制作施工现场组拼，背内楞采用40×85 木方，柱箍采用圆钢管φ48×3.5围檩加固，采用可回收M14对拉螺栓进行加固。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用φ48×3.5钢管斜向加固（尽量取45°）。

第五章 模板安装
5.1 模板安装的一般要求
竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。
5.2 模板安装要求
（1）墙模板安装顺序及技术要点
①模板安装顺序
模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模
②技术要点
安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。
（2）梁模板安装顺序及技术要点
①模板安装顺序
搭设和调平模板支架(包括安装水平拉杆和剪力撑)→按标高铺梁底模板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板
②技术要点
按设计要求起拱(跨度大于4m时，起拱0.2％)，并注意梁的侧模包住底模，下面龙骨包衬侧模。
（3）楼板模板安装顺序及技术要点
①模板安装顺序
"满堂"碗口式脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序
②技术要点
楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2％)，起拱部位为中间起拱，四周不起拱。
（4）柱模板安装顺序及技术要点
①模板安装顺序
搭设脚手架→柱模就位安装→安装柱模→安没支撑→固定柱模→浇筑混凝土→拆除脚手架、模板→清理模板
②技术要点
板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。
5.3 模板组拼
模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：
1、两块模板之间拼缝 ≤1mm
2、相邻模板之间高低差 ≤1mm
3、模板平整度 ≤2mm
4、模板平面尺寸偏差 ±3mm
5.4 模板定位
当底板或顶板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线，以便于梁模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到上。
首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。
5.5 模板的支设
模板支设前用空压机将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。
5.6 模板支撑
1、梁侧模板采用木方作为内楞间距约300mm，方木作为外楞间距450mm，采用可回收的M14普通穿墙螺栓加固水平间距500mm，竖向间距为中间一道。梁模板采用15mm胶合面板作为面板，梁底采40×85mm 方木横向布置，间距300mm。纵向支承为φ48×3.5钢管。扣件式钢管脚手架作为撑系统，脚手架梁跨方向横距1.2m，梁两侧立杆间距0.9m，其它纵距0.9m，步距1.2m。
2、楼板模板采用50mm×100mm木方做板底支撑，中心间距300mm，扣件式钢管脚手架作为撑系统，脚手架排距0.9m，跨距0.9m，步距1.2m。支承木方的横杆与立杆的连接，要求采用双扣件。
3、墙模板，竖向内背楞采用40×85 木方间距300 mm（起步200mm，以上400mm 间距，其余间距600mm），水平φ48×3.5钢管，间距450 mm。加固经过背楞上拉结穿墙螺栓水平间距500mm，竖向间距500mm，斜向支撑用钢管上中下三道进行间距600 mm加固以保证其稳定。
4、柱模板 采用15mm 竹胶合板模板在木工车间制作施工现场组拼，竖向内楞采用40×85 木方@300左右，柱箍采用圆钢管48×3.5，柱截面B方向或柱截面H方向间距450，用可回收的M14普通穿墙螺栓加固，四周加钢管抛撑。柱边角处采用木板条找补海棉条封堵，保证楞角方直、美观。斜向支撑，起步为150mm，每隔1500mm 一道，采用双向钢管对称斜向加固（尽量取45°），柱与柱之间采用拉通线检查验收。柱模木楞盖住板缝，以减少漏浆。
5.7 模板施工时注意以下几点：
（1）横板支撑钢管必须在楼面弹线上垫木方；
（2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通；
（3）根据梁跨度，决定顶板模板起拱大小：＜4不考虑起拱，4≤L＜6起拱10mm，≥6 的起拱15mm；
（4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45°）
（5）板模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条；
（6）板模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm 长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体"吃模"，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。
（6）从墙根起步300mm 立第一根立杆以后按1200mm（～900） 和1500mm （～1200）的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。
第六章 模板拆除
6.1 模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。
6.2 模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合《混凝土结构工程施工质量验收规范》GB50204- 表4.3.1的规定后方可拆除。
6.3 拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支模板的先拆。
（1）墙模板拆除
墙模板在混凝土强度达到1.2MPa，能保证其表面及棱角不因拆除而损坏时方能拆除，模板拆除顺序与安装模板顺序相反，先外墙后内墙，先拆外墙外侧模板，再拆除内侧模板，先模板后角模。拆墙模板时，首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱开。不得在墙上撬模板，或用大锤砸模板，保证拆模时不晃动混凝土墙体，特别拆门窗阴阳角模时不能用大锤砸模板。门窗洞口模板在墙体模板拆除结束后拆除，先松动四周固定用的角钢，再将各面模板轻轻振出拆除，严禁直接用撬棍从混凝土与模板接缝位置撬动洞口模板，以防止拆除时洞口的阳角被损坏，跨度大于1m 的洞口拆模后要加设临时支撑。
（2） 楼板模板拆除
楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。
6.4 模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。
6.5 模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。
第七章 模板技术措施
7.1 进场模板质量标准
模板要求：
（1）技术性能必须符合相关质量标准（经过收存、检查进场木胶合板出厂合格证和检测报告来检验）。
（2）外观质量检查标准（经过观察检验）
任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2 。每平方米污染面积不大于0.005m2
（3）规格尺寸标准
厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3 点、1 点，取8 点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm 处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。
7.2 模板安装质量要求
必须符合《混凝土结构工程施工及验收规范》（GB 50204- ）及相关规范要求。即"模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载"。
（1）主控项目
1）安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上下层支架的立柱应对准，并铺设垫板。
检查数量：全数检查。
检验方法：对照模板设计文件和施工技术方案观察。
2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。
检查数量：全数检查。
检验方法：观察。
（2） 一般项目
1）模板安装应满足下列要求：
模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净；
检查数量：全数检查。
检验方法：观察。
2）对跨度不小于4m 的现浇钢筋混凝土梁、板，其模板应按要求起拱。
检查数量：按规范要求的检验批（在同一检验批内，对梁，应抽查构件数量的10％，且不应少于3 件；对板，应按有代表性的自然间抽查10％，且不得小于3 间。）检验方法：水准仪或拉线、钢尺检查。
3）固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢固其偏差应符合附表1的规定；
检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10％，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10％，且不得小于3间)。
检验方法：钢尺检查。
（3）现浇结构模板安装的偏差应符合表1 的规定。
检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10％，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10％，且不得小于3间)。现浇结构模板安装允许偏差和检验方法见表1：（检验方法：检查同条件养护试块强度试验值。检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。）
（4）模板垂直度控制
1）对模板垂直度严格控制，在模板安装就位前，必须对每一块模板线进行复测，无误后，方可模板安装。
2）模板拼装配合，工长及质检员逐一检查模板垂直度，确保垂直度不超过8mm，平整度不超过8mm；
3）模板就位前，检查顶模位置、间距是否满足要求。
（5）顶板模板标高控制
每层顶板抄测标高控制点，测量抄出混凝土墙上的50线，根据层高及板厚，沿墙周边弹出顶板模板的底标高线。
（6）模板的变形控制
1）墙模支设前，竖向梯子筋上，焊接顶模棍（墙厚每边减少1mm）。
2）浇筑混凝土时，做分层尺竿，并配好照明，分层浇筑，层高控制在500以内，严防振捣不实或过振，使模板变形。
3）门窗洞口处对称下混凝土；
4）模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察模板变形，跑位；
5）浇筑前认真检查螺栓、顶撑及斜撑是否松动；
6）模板支立完毕后，禁止模板与脚手架拉结。
（7）模板的拼缝、接头
模板拼缝、接头不密实时，用塑料密封条堵塞
（8）窗洞口模板
在窗台模板下口中间留置2个排气孔，以防混凝土浇筑时产生窝气，造成混凝土浇筑不密实。
（9）清扫口的留置
楼梯模板清扫口留在平台梁下口，清扫口40×85 洞，以便用空压机清扫模内的杂物，清理干净后，用木胶合板背订木方固定。
（10）跨度小于4m 不考虑，4～6m 的板起拱10mm；跨度大于6m 的板起拱15mm。
（11）与安装配合
合模前与钢筋、水、电安装等工种协调配合，合模通知书发放后方可合模。
（12）混凝土浇筑时，所有墙板全长、全高拉通线，边浇筑边校正墙板垂直度，每次浇筑时，均派专人专职检查模板，发现问题及时解决。
（13）为提高模板周转、安装效率，事先按工程轴线位置、尺寸将模板编号，以便定位使用。拆除后的模板按编号整理、堆放。安装操作人员应采取定段、定编号负责制。
7.3 其它注意事项
在模板工程施工过程上中，严格按照模板工程质量控制程序施工，另外对于一些质量通病制定预防措施，防患于未然，以保证模板工程的施工质量。严格执行交底制度，操作前必须有单项的施工方案和给施工队伍的书面形式的技术交底。
（1）胶合板选统一规格，面板平整光洁、防水性能好的。
（2）进场木方先压刨平直统一尺寸，并码放整齐，木方下口要垫平。
（3）模板配板后四边弹线刨平，以保证墙体、柱子、楼板阳角顺直。
（4）墙模板安装基层找平，并粘贴海绵条，模板下端与事先做好的定位基准靠紧，以保证模板位置正确和防止模板底部漏浆，在外墙继续安装模板前，要设置模板支撑垫带，并校正其平直。
（5）墙模板的对拉螺栓孔平直相对，穿插螺栓不得斜拉硬顶。内墙穿墙螺栓套硬塑料管，塑料管长度比墙厚少2~3mm。
（6）门窗洞口模板制作尺寸要求准确，校正阳角方正后加固，固定，对角用木条拉上以防止变形。
（7）支柱所设的水平撑与剪刀撑，按构造与整体稳定性布置。
7.4 脱模剂及模板堆放、维修
（1）木胶合板选择水性脱模剂，在安装前将脱膜剂刷上，防止过早刷上后被雨水冲洗掉。钢模板用油性脱模剂，机油:柴油＝2:8。
（2）模板贮存时，其上要有遮蔽，其下垫有垫木。垫木间距要适当，避免模板变形或损伤。
（3）装卸模板时轻装轻卸，严禁抛掷，并防止碰撞，损坏模板。周转模板分类清理、堆放。
（4）拆下的模板，如发现翘曲，变形，及时进行修理。破损的板面及时进行修补。
第八章 安全、环保文明施工措施
1、拆模时操作人员必须挂好、系好安全带。
2、支模前必须搭好相关脚手架（见本工程脚手架方案及相关方案、相关安全操作规程等）。
3、在拆墙模前不准将脚手架拆除，用塔吊拆时与起重工配合；拆除顶板模板前划定安全区域和安全通道，将非安全通道用钢管、安全网封闭，挂"禁止通行"安全标志，操作人员不得在此区域，必须在铺好跳板的操作架上操作。
4、浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。经常检查支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。
5、木工机械必须严格使用倒顺开关和专用开关箱，一次线不得超过3m，外壳接保护零线，且绝缘良好。电锯和电刨必须接用漏电保护器，锯片不得有裂纹（使用前检查，使用中随时检查）；且电锯必须具备皮带防护罩、锯片防护罩、分料器和护手装置。使用木工多用机械时严禁电锯和电刨同时使用；使用木工机械严禁戴手套；长度小于50cm 或厚度大于锯片半径的木料严禁使用电锯；两人操作时相互配合，不得硬拉硬拽；机械停用时断电加锁。
6、用塔吊吊运模板时，必须由起重工指挥，严格遵守相关安全操作规程。模板安装就位前需有缆绳牵拉，防止模板旋转不善撞伤人；垂直吊运必须采取两个以上的吊点，且必须使用卡环吊运。不允许一次吊运二块模板
7、模板堆放时，使模板向下倾斜30°，不得将模板堆放在施工层上，防止模板在风荷载下倾覆。
8、大模板堆放场地要求硬化、平整、有围护，阴阳角模架设小围护架放置。安装就位后，要采取防止触电保护措施，将大模板加以串联，并同避雷网接通，防止漏电伤人。
9、在电梯间进行模板施工作业时，必须层层搭设安全防护平台。因混凝土侧力既受温度影响，又受浇筑速度影响，因此当夏季施工温度较高时，可适当增大混凝土浇筑速度，秋冬季施工温度降低混凝土浇筑速度也要适当降低。
10、环保与文明施工
夜间22:00～6:00 之间现场停止模板加工和其它模板作业。现场模板加工垃圾及时清理，并存放进指定垃圾站。做到工完场清。整个模板堆放场地与施工现场要达到整齐有序、干净无污染、低噪声、低扬尘、低能耗的整体效果。

第九章 梁模板高支撑架的构造和施工要求
除了要遵守《扣规》的相关要求外，还要考虑以下内容
9.1 模板支架的构造要求：
（1）梁板模板高支撑架能够根据设计荷载采用单立杆或双立杆；
（2）立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；
（3）梁和楼板荷载相差较大时，能够采用不同的立杆间距，但只宜在一个方向变距、而另一个方向不变。
9.2 立杆步距的设计：
（1）当架体构造荷载在立杆不同高度轴力变化不大时，能够采用等步距设置；
（2）当中部有加强层或支架很高，轴力沿高度分布变化较大，可采用下小上大的变步距设置，但变化不要过多；
（3）高支撑架步距以0.9--1.2m为宜，不宜超过1.2m。
9.3 整体性构造层的设计：
（1）当支撑架高度≥20m或横向高宽比≥6时，需要设置整体性单或双水平加强层；
（2）单水平加强层能够每4--6米沿水平结构层设置水平斜杆或剪刀撑，且须与立杆连接，设置
斜杆层数要大于水平框格总数的1/3；
（3）双水平加强层在支撑架的顶部和中部每隔10--15m设置，四周和中部每10--15m设竖向斜杆，使其具有较大刚度和变形约束的空间结构层；
d.在任何情况下，高支撑架的顶部和底部（扫地杆的设置层）必须设水平加强层。
9.4 剪刀撑的设计：
（1）沿支架四周外立面应满足立面满设剪刀撑；
（2）中部可根据需要并依构架框格的大小，每隔10--15m设置。
9.5 顶部支撑点的设计：
（1）最好在立杆顶部设置支托板，其距离支架顶层横杆的高度不宜大于400mm；
（2）顶部支撑点位于顶层横杆时，应靠近立杆，且不宜大于200mm；
（3）支撑横杆与立杆的连接扣件应进行抗滑验算，当设计荷载N≤12kN时，可用双扣件；大于12kN时应用顶托方式。
9.6 支撑架搭设的要求：
（1）严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；
（2）确保立杆的垂直偏差和横杆的水平偏差小于《扣件架规范》的要求；
（3）确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在45-60N.m，钢管不能选用已经长期使用发生变形的；
（4）地基支座的设计要满足承载力的要求。
9.7 施工使用的要求：
（1）精心设计混凝土浇筑方案，确保模板支架施工过程中均衡受载，最好采用由中部向两边扩展的浇筑方式；
（2）严格控制实际施工荷载不超过设计荷载，对出现的超过最大荷载要有相应的控制措施，钢筋等材料不能在支架上方堆放；
（3）浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决。

附：梁模板(扣件钢管架)计算书

模板支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130- ）、《混凝土结构设计规范》GB50010- 、《建筑结构荷载规范》(GB 50009- )、《钢结构设计规范》(GB 50017- )等规范编制。
梁段:KL1。

一、参数信息
1.模板支撑及构造参数
梁截面宽度 B(m)：0.35；梁截面高度 D(m)：0.60；
混凝土板厚度(mm)：180.00；立杆沿梁跨度方向间距La(m)：0.90；
立杆上端伸出至模板支撑点长度a(m)：0.10；
立杆步距h(m)：1.50；板底承重立杆横向间距或排距Lb(m)：0.90；
梁支撑架搭设高度H(m)：3.30；梁两侧立杆间距(m)：0.90；
承重架支撑形式：梁底支撑小楞垂直梁截面方向；
梁底增加承重立杆根数：1；
采用的钢管类型为Φ48×3.5；
立杆承重连接方式：可调托座；
2.荷载参数
新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.50；
施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；
振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；
3.材料参数
木材品种：柏木；木材弹性模量E(N/mm2)：9000.0；
木材抗压强度设计值fc(N/mm)：16.0；
木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；
面板材质：胶合面板；面板厚度(mm)：15.00；
面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：13.0；
4.梁底模板参数
梁底方木截面宽度b(mm)：40.0；梁底方木截面高度h(mm)：85.0；
梁底纵向支撑根数：3；
5.梁侧模板参数
主楞间距(mm)：500；次楞根数：3；
主楞竖向支撑点数量：2；
固定支撑水平间距(mm)：500；
竖向支撑点到梁底距离依次是：150mm，300mm；
主楞材料：圆钢管；
直径(mm)：48.00；壁厚(mm)：3.50；
主楞合并根数：2；
次楞材料：木方；
宽度(mm)：40.00；高度(mm)：85.00；
二、梁侧模板荷载计算
按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:
F=0.22γtβ1β2V1/2
F=γH
其中 γ -- 混凝土的重力密度，取24.000kN/m3；
t -- 新浇混凝土的初凝时间，取2.000h；
T -- 混凝土的入模温度，取20.000℃；
V -- 混凝土的浇筑速度，取1.500m/h；
H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；
β1-- 外加剂影响修正系数，取1.200；
β2-- 混凝土坍落度影响修正系数，取1.150。
分别计算得 17.848 kN/m2、18.000 kN/m2，取较小值17.848 kN/m2作为本工程计算荷载。
三、梁侧模板面板的计算
面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
次楞的根数为3根。面板按照均布荷载作用下的两跨连续梁计算。

面板计算简图(单位：mm)
1.强度计算
材料抗弯强度验算公式如下：
σ ＝ M/W < [f]
其中，W -- 面板的净截面抵抗矩，W = 50×1.5×1.5/6=18.75cm3；
M -- 面板的最大弯矩(N·mm)；
σ -- 面板的弯曲应力计算值(N/mm2)
[f] -- 面板的抗弯强度设计值(N/mm2)；
按照均布活荷载最不利布置下的两跨连续梁计算：
M = 0.125ql2
其中 ，q -- 作用在模板上的侧压力，包括：
新浇混凝土侧压力设计值: q1= 1.2×0.5×17.85=10.709kN/m；
振捣混凝土荷载设计值: q2= 1.4×0.5×4=2.8kN/m；
计算跨度: l = (600-180)/(3-1)= 210mm；
面板的最大弯矩 M= 0.125×(10.709+2.8)×[(600-180)/(3-1)]2 = 7.45×104N·mm；
面板的最大支座反力为: N=1.25ql=1.25×(10.709+2.800)×[(600-180)/(3-1)]/1000=3.546 kN；
经计算得到，面板的受弯应力计算值: σ = 7.45×104 / 1.88×104=4N/mm2；
面板的抗弯强度设计值: [f] = 13N/mm2；
面板的受弯应力计算值 σ =4N/mm2 小于 面板的抗弯强度设计值 [f]=13N/mm2，满足要求！
2.挠度验算
ν = 0.521ql4/(100EI)≤[ν]=l/250
q--作用在模板上的新浇筑混凝土侧压力线荷载设计值: q = q1= 10.709N/mm；
l--计算跨度: l = [(600-180)/(3-1)]=210mm；
E--面板材质的弹性模量: E = 6000N/mm2；
I--面板的截面惯性矩: I = 50×1.5×1.5×1.5/12=14.06cm4；
面板的最大挠度计算值: ν= 0.521×10.709×[(600-180)/(3-1)]4/(100×6000×1.41×105) = 0.129 mm；
面板的最大容许挠度值:[ν] = l/250 =[(600-180)/(3-1)]/250 = 0.84mm；
面板的最大挠度计算值 ν=0.129mm 小于 面板的最大容许挠度值 [ν]=0.84mm，满足要求！
四、梁侧模板支撑的计算
1.次楞计算
次楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。
次楞均布荷载按照面板最大支座力除以面板计算宽度得到：
q = 3.546/0.500= 7.092kN/m
本工程中，次楞采用木方，宽度40mm，高度85mm，截面惯性矩I，截面抵抗矩W和弹性模量E分别为:
W = 1×4×8.5×8.5/6 = 48.17cm3；
I = 1×4×8.5×8.5×8.5/12 = 204.71cm4；
E = 9000.00 N/mm2；

计算简图

剪力图(kN)

弯矩图(kN·m)

变形图(mm)
经过计算得到最大弯矩 M = 0.177 kN·m，最大支座反力 R= 3.901 kN，最大变形 ν= 0.166 mm
（1）次楞强度验算
强度验算计算公式如下:
σ = M/W<[f]
经计算得到，次楞的最大受弯应力计算值 σ = 1.77×105/4.82×104 = 3.7 N/mm2；
次楞的抗弯强度设计值: [f] = 17N/mm2；
次楞最大受弯应力计算值 σ = 3.7 N/mm2 小于 次楞的抗弯强度设计值 [f]=17N/mm2，满足要求！
（2）次楞的挠度验算
次楞的最大容许挠度值: [ν] = 500/400=1.25mm；
次楞的最大挠度计算值 ν=0.166mm 小于 次楞的最大容许挠度值 [ν]=1.25mm，满足要求！
2.主楞计算
主楞承受次楞传递的集中力，取次楞的最大支座力3.901kN,按照集中荷载作用下的简支梁计算。
本工程中，主楞采用圆钢管，直径48mm，壁厚3.5mm，截面惯性矩I和截面抵抗矩W分别为:
W = 2×5.078=10.16cm3；
I = 2×12.187=24.37cm4；
E = 206000.00 N/mm2；

主楞计算简图

主楞弯矩图(kN·m)

主楞变形图(mm)
经过计算得到最大弯矩 M= 0.293 kN·m，最大支座反力 R= 4.681 kN，最大变形 ν= 0.088 mm
（1）主楞抗弯强度验算
σ = M/W<[f]
经计算得到，主楞的受弯应力计算值: σ = 2.93×105/1.02×104 = 28.8 N/mm2；主楞的抗弯强度设计值: [f] = 205N/mm2；
主楞的受弯应力计算值 σ =28.8N/mm2 小于 主楞的抗弯强度设计值 [f]=205N/mm2，满足要求！
（2）主楞的挠度验算
根据连续梁计算得到主楞的最大挠度为 0.088 mm
主楞的最大容许挠度值: [ν] = 150/400=0.375mm；
主楞的最大挠度计算值 ν=0.088mm 小于 主楞的最大容许挠度值 [ν]=0.375mm，满足要求！
五、梁底模板计算
面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的两跨连续梁计算。
强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。
本算例中，面板的截面惯性矩I和截面抵抗矩W分别为:
W = 900×15×15/6 = 3.38×104mm3；
I = 900×15×15×15/12 = 2.53×105mm4；

1.抗弯强度验算
按以下公式进行面板抗弯强度验算：
σ = M/W<[f]
钢筋混凝土梁和模板自重设计值(kN/m)：
q1=1.2×[(24.00+1.50)×0.60+0.30]×0.90=16.848kN/m；
施工荷载与振捣混凝土时产生的荷载设计值(kN/m)：
q2=1.4×(2.00+2.00)×0.90=5.040kN/m；
q=16.848+5.040=21.888kN/m；
最大弯矩及支座反力计算公式如下:
Mmax=0.125ql2= 0.125×21.888×1752=8.38×104N·mm；
RA=RC=0.375q1l+0.437q2l=0.375×16.848×0.175+0.437×5.04×0.175=1.491kN
RB=1.25ql=1.25×21.888×0.175=4.788kN
σ =Mmax/W=8.38×104/3.38×104=2.5N/mm2；
梁底模面板计算应力 σ =2.5 N/mm2 小于 梁底模面板的抗弯强度设计值 [f]=13N/mm2，满足要求！
2.挠度验算
根据《建筑施工计算手册》刚度验算采用标准荷载，同时不考虑振动荷载作用。
最大挠度计算公式如下：ν= 0.521ql4/(100EI)≤[ν]=l/250
其中，q--作用在模板上的压力线荷载:q =q1/1.2=14.040kN/m；
l--计算跨度(梁底支撑间距): l =175.00mm；
E--面板的弹性模量: E = 6000.0N/mm2；
面板的最大允许挠度值:[ν] =175.00/250 = 0.700mm；
面板的最大挠度计算值: ν= 0.521×16.848×1754/(100×6000×2.53×105)=0.054mm；
面板的最大挠度计算值: ν=0.054mm 小于 面板的最大允许挠度值:[ν] =0.7mm，满足要求！
六、梁底支撑的计算
本工程梁底支撑采用方木。
强度及抗剪验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。
1.荷载的计算
梁底支撑小楞的均布荷载按照面板最大支座力除以面板计算宽度得到：
q=4.788/0.9=5.32kN/m
2.方木的支撑力验算

方木计算简图
方木按照三跨连续梁计算。
本算例中，方木的截面惯性矩I和截面抵抗矩W分别为:
W=4×8.5×8.5/
