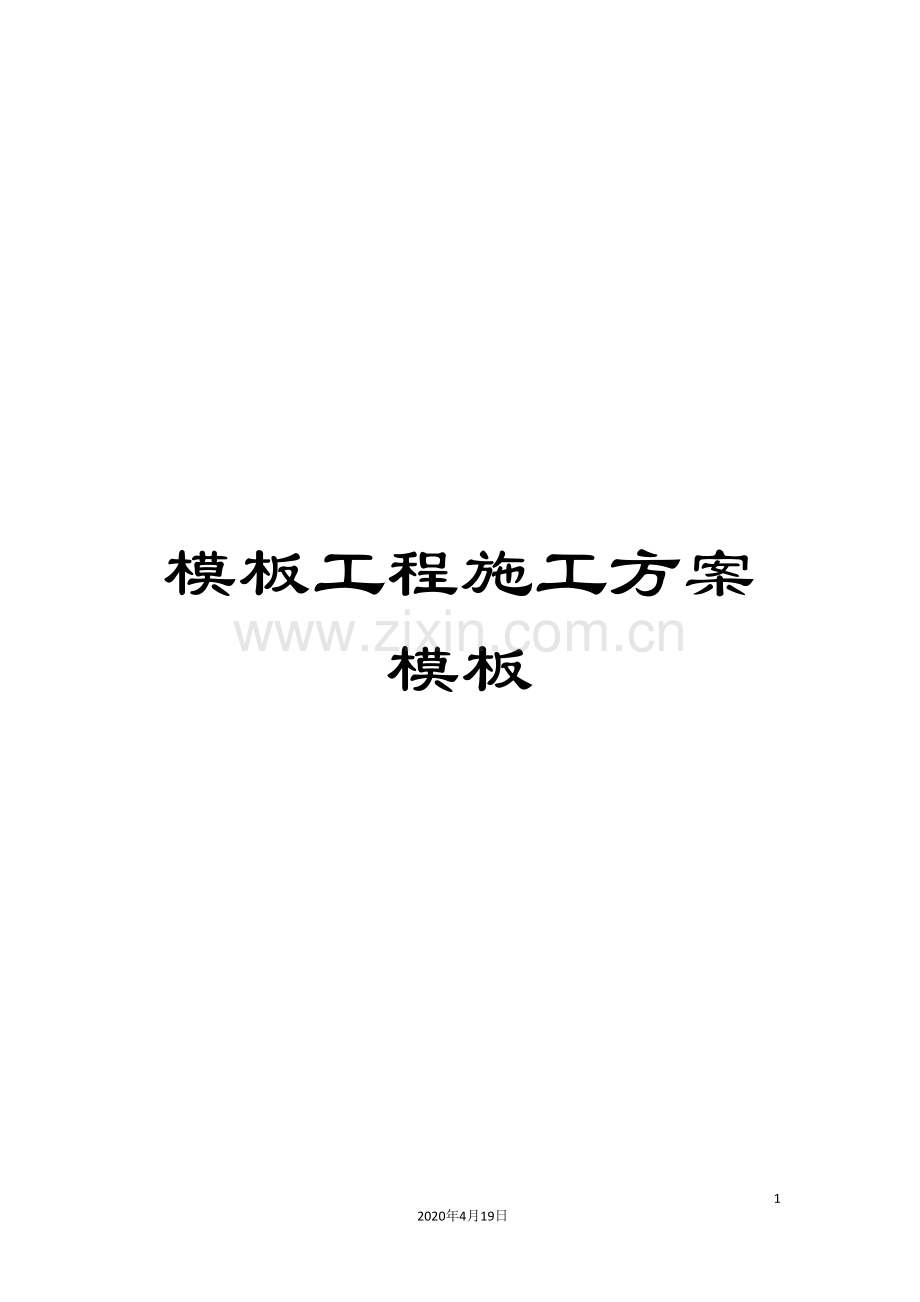

模板工程施工方案模板.doc

模板工程施工方案模板142020年4月19日文档仅供参考，不当之处，请联系改正。安表D1安全专项施工方案、安全技术措施报审表工程名称：西霞花园一期5#楼工程 编号：致： 洛阳炼化工程建设监理有限责任公司（监理）我方已根据施工合同的有关规定完成了 模板工程 工程专项施工方案、安全技术措施的编制，并经我单位上级技术负责人审查批准，请予以审查。附：安全施工方案、安全技术措施1、模板工程专项方案 承包单位（章） 项 目 经 理 日 期 安全监理工程师审批意见： 安全监理人员 日 期 总监理工程师审查意见： 总监理工程师 日 期 西霞花园一期工程5#楼模板工程专项方案编制：审核：审批：洛阳炼化工程有限责任公司 12月7日模板工程专项施工方案一、 工程概况：工程名称：西霞花园一期5#住宅楼工程建设单位：洛阳石化房地产开发有限责任公司设计单位：河南智博建筑设计有限公司监理单位：洛阳炼化工程建设监理公司施工单位：洛阳炼化工程有限责任公司本工程为洛阳石化房地产开发有限公司建设的西霞花园住宅小区5#住宅楼工程，建筑地点位于洛阳市吉利区；该地块北临人民路，西临长安路，东临长治路，南临泰安路。地下一层。地上十一层。建筑基底面积1229.2平方米，总建筑面积13257.5平方米，地下一层为自行车车库，建筑面积为1235平方米；一、二层为商业服务网点，建筑面积为2458.4平方米，三至十一层为住宅，建筑面积为9564.1平方米。结构形式：剪力墙结构，设计使用年限：50年，建筑高度34.5米，抗震设防烈度：七度；耐火等级：二级；项目设计规模等级；小型；屋面防水等级为二级。二、 编制依据建筑结构荷载规范（GB50009- ）中国建筑工业出版社；混凝土结构设计规范（GB50010- ）中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范（GB 50017- ）中国建筑工业出版社；钢结构设计规范（GB50017- ）中国建筑工业出版社；三、 施工工艺及操作要求1 、梁模板施工1）工艺流程：抄平、弹线（轴线、水平线）支撑架搭设 支柱头模板铺设底模板 拉线找平封侧模预检。2）根据主控制线放出各梁的轴线及标高控制线。3）梁模支撑。梁模板支撑采用扣件式满堂钢管脚手架支撑，立杆纵、横向间距均为1.0m；立杆须设置纵横双向扫地杆，扫地杆距楼地面200mm；立杆全高范围内设置纵横双向水平杆，水平杆的步距（上下水平杆间距）不大于1500mm；.立杆顶端必须设置纵横双向水平杆。在满堂架的基础上在主次梁的梁底再加一排立杆，沿梁方向间距1.0m。梁底小横杆和立杆交接处立杆加设保险扣。梁模板支架宜与楼板模板支架综合布置，相互连接、形成整体。4） 剪刀撑。竖直方向：纵横双向沿全高每隔四排立杆设置一道竖向剪刀撑。水平方向：沿全平面每隔2步设置一道水平剪刀撑。剪刀撑宽度不应小于4跨，且不应小于6m，纵向剪刀撑斜杆与地面的倾角宜在4560度之间，水平剪刀撑与水平杆的夹角宜为45度。5） 梁模板安装大龙骨采用483.5mm双钢管，其跨度等于支架立杆间距；小龙骨采用40mm80mm方木，间距300mm，其跨度等于大龙骨间距。梁底模板铺设：按设计标高拉线调整支架立杆标高，然后安装梁底模板。梁跨中起拱高度为梁跨度的2，主次梁交接时，先主梁起拱，后次梁起拱。梁侧模板铺设：根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模应设置斜撑，当梁高大于700mm时设置腰楞，并用对拉螺栓加固，对拉螺栓水平间距为500，垂直间距300。2、柱模板施工柱模板安装顺序是：安装前检查 模板安装 检查对角线 长度差 安装柱箍 全面检查校正 整体固定 柱头找补。安装前要检查是否平整，若不平整，要先在模板下口外辅一层水泥浆（1020mm厚）以免砼浇筑时漏浆而造成柱底烂根。3、 楼板模板施工1）工艺流程：支架搭设龙骨铺设、加固楼板模板安装预检。2） 支架搭设：楼板模板支架搭设同梁模板支架搭设，与梁模板支架统一布置。立杆顶部如设置顶托，其伸出长度不应大于300mm；顶部支撑点位于顶层横杆时，应靠近立杆，且不大于100。3）模板安装：采用木胶合板作楼板模板，一般采用整张铺设、局部小块拼补的方法，模板接缝应设置在龙骨上。大龙骨采用483.5mm双钢管，其跨度等于支架立杆间距；小龙骨采用40mm80mm方木，间距300mm，其跨度等于大龙骨间距。挂通线将大龙骨找平。根据标高确定大龙骨顶面标高，然后架设小龙骨，铺设模板。4）楼面模板铺完后，应认真检查支架是否牢固。模板梁面、板面清扫干净。4、 墙体模板施工1、墙模安装顺序是：支模前的检查 支侧模钢筋绑扎 安装对拉螺栓，支另一侧模 校正模板位置 紧固对拉止水螺栓支撑固定 全面检查。2、墙体模板支设前须对墙内杂物进行清理，弹出墙的边线和模板就为线，外墙大角应标出轴线，并做好砂浆找平层或经过在模板下口粘贴海绵条以防止漏浆。3、 墙体模板安装前先放置好门窗模板及预埋件，并按照墙体厚度焊好限位钢筋，地下室外墙限位钢筋内外禁止联通。但应注意不能烧断墙体主筋。4、 模板安装从外模中间开始，以确保建筑物的外形尺寸和垂直度的准确性；立好一侧模板后即可穿入焊接好止水的对拉螺栓，再立另一侧模板就位调整，对准穿墙螺栓孔眼进行固定。当全部螺栓穿过通并固定后，经过斜撑校正好模板的垂直度和板面平整度并控制好标高后，再一起进行均匀、适度的紧固。外模安装好后再进行内模的安装。5、 模板安装前须均匀涂刷脱模剂；支模时须对模板拼缝进行处理，在面板拼缝处用双面胶带粘贴；在墙的拐角处（阳角）也应注意两块板的搭接严密；阴角模立好后，要将墙体模板的横背楞（48钢管）延伸到阴角模，并穿好对拉螺栓使其与对应的阴角模或墙体模板固定，以确保角度的方正和不跑模。四、 模板的拆除1、 拆模程序：先支的后拆，后支的先拆先拆非承重部位，后拆承重部位先拆除柱模板，再拆楼板底模、梁侧模板最后拆梁底模板。2、柱、梁、板模板的拆除必须待混凝土达到设计或规范要求的脱模强度。柱模板应在混凝土强度能保证其表面及棱角不因拆模而受损坏时，方可拆除；板与梁底模板应在梁板砼强度达到设计强度的100%，并有同条件养护拆模试压报告，经监理审批签发拆模通知书后方可拆除。3、模板拆除的顺序和方法。应按照配板设计的规定进行，遵循先支后拆，先非承重部位后承重部位，自上而下的原则。拆模时严禁用大锤和撬棍硬砸硬撬。4、拆模时，操作人员应站在安全处，以免发生安全事故。待该片（段）模板全部拆除后，将模板、配板、支架等清理干净，并按文明施工要求运出堆放整齐。5、 拆下的模板、配件等，严禁抛扔，要有人接应传递。按指定地点堆放，并做到及时清理，维修和涂刷好隔离剂，以备待用。五、 质量保证措施及施工注意事项1、 施工前由木工翻样绘制模板图和节点图，经施工负责人复核后方可施工，安装完毕，经有关人员组织验收合格后，方能进行钢筋安装等下道工序的施工作业2、 现浇结构模板安装允许偏差：序号项 目允许偏差(mm)1轴线位移52底模上表面标高53截面内部尺寸柱、梁4，-54层高垂直度大于5m85相邻两板表面高底差26表面平整度5注；检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。3、 确保每个扣件和钢管的质量满足要求，每个扣件的拧紧力矩都要控制在4065Nm，钢管不能选用已经长期使用发生变形的。4、模板施工前，对班组进行书面技术交底，拆模要有项目施工员签发拆模通知书。5、浇筑混凝土时，木工要有专人看模。6、认真执行三检制度，未经验收合格不允许进入下一道工序。7、严格控制楼层荷载，施工用料要分散堆放。8、 在封模以前要检查预埋件是否放置，位置是否准确。六、 文明施工及环保措施1、 模板拆除后的材料应按编号分类堆放。2、 模板每次使用后清理板面，涂刷脱模剂，涂刷隔离剂时要防止撒漏，以免污染环境。3、 模板安装时，应注意控制噪声污染。4、模板加工过程中使用电锯、电刨等，应注意控制噪音，夜间施工应遵守当地规定，防止噪声扰民。5、加工和拆除木模板产生的锯末、碎木要严格按照固体废弃物处理程序处理，避免污染环境。6、每次下班时保证工完场清。七、 成品保护1、模板涂刷隔离剂时，不得影响结构性能或妨碍装饰工程施工。2、拆模时不得用大锤硬砸或撬棍硬撬，以免损伤混凝土表面和楞角。3、坚持每次使用后清理板面，涂刷脱模剂。4、按楼板部位层层复安，减少损耗。5、材料应按编号分类堆放。6、可调底座、顶托应采取防止砂浆、水泥浆等污物填塞螺纹的措施。7、 使用后拆卸下来的门架及其构件，将有损伤的门架及构件挑出，重新维修，严重损坏件的要剔除更换。8、门架支顶可调底座及可调托座螺纹上的锈斑及混凝土浆等要清除干净，用后上油保养。9、搬运时，门架及剪刀撑等不能随意投掷。八、 模板施工安全措施1、 进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并应系牢。2、 经医生检查认为不适宜高空作业的人员，不得进行高空作业。3、 工作前应先检查使用的工具是否牢固，板手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。4、 安装与拆除5m以上的模板，应搭脚手架，并设防护栏杆，防止上下在同一垂直面操作。5、高空，复杂结构模板的安装与拆除，事先应有切实的安全措施。6、遇六级以上的大风时，应暂停室外的高空作业，雪霜雨后应先清扫施工现场，略干不滑时再进行工作。 7、二人抬运模板时要互相配合，协同工作。传递模板，工具应用运输工具或绳子系牢后升降，不得乱抛。8、不得在脚手架上堆放大批模板等材料。9、支模过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空，扶空而坠落。10、模板上有预留洞者，应在安装后将洞口盖好，混凝土板上的预留洞，应在模板拆除后即将洞口盖好。11、拆除模板一般用长撬棒，人不许站在正在拆除的模板上，在拆除楼板模板时，要注意整块模板掉下，特别是用定型模板做平台模板时，更要注意，拆模人员要站在门窗洞口外拉支撑，防止模板突然全部掉落伤人。 12、在组合钢模板上架设的电线和使用电动工具，应用36V低压电源或采取其它有效的安全措施。13、装、拆模板时禁止使用24木料、钢模板作立人板。14、高空作业要搭设脚手架或操作台，上、下要使用梯子，不许站立在墙上工作，不准站在大梁底模上行走。操作人员严禁穿硬底鞋及有跟鞋作业。15、装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面工作，操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。16、拆模必须一次性拆清，不得留下无撑模板。拆下的模板要及时清理，堆放整齐。 洛阳炼化工程有限责任公司 -12-7
